AUTOSAR Flash Driver 详解

深入解析汽车电子标准中的Flash驱动模块架构与实现

1. Flash Driver概述

1.1 Flash Driver的作用

Flash Driver是AUTOSAR标准中微控制器抽象层(MCAL)的一个关键组件，提供对微控制器内部和外部Flash存储器的访问服务。它为上层软件模块提供了统一的接口，屏蔽了底层Flash硬件的具体实现细节，使得上层应用可以更加方便地使用Flash存储功能。

Flash Driver主要负责以下功能：

提供Flash存储器的初始化服务
读取Flash存储器数据
写入数据到Flash存储器
擦除Flash存储器
比较Flash存储器内容
提供作业状态查询功能
支持RAM代码执行能力

1.2 内部Flash Driver与外部Flash Driver

AUTOSAR区分了两种类型的Flash驱动程序：

内部Flash驱动：主要用于访问微控制器内部的程序Flash存储器。在应用模式下，内部Flash驱动主要被Flash EEPROM模拟模块用于写入数据，而不是用于写入程序代码。
外部Flash驱动：提供对外部Flash存储器芯片的访问服务，包括初始化、读取、写入和擦除操作。

这两种驱动程序有相似的功能范围，但针对不同的硬件平台和应用场景进行了优化。

2. Flash Driver架构

2.1 架构层次

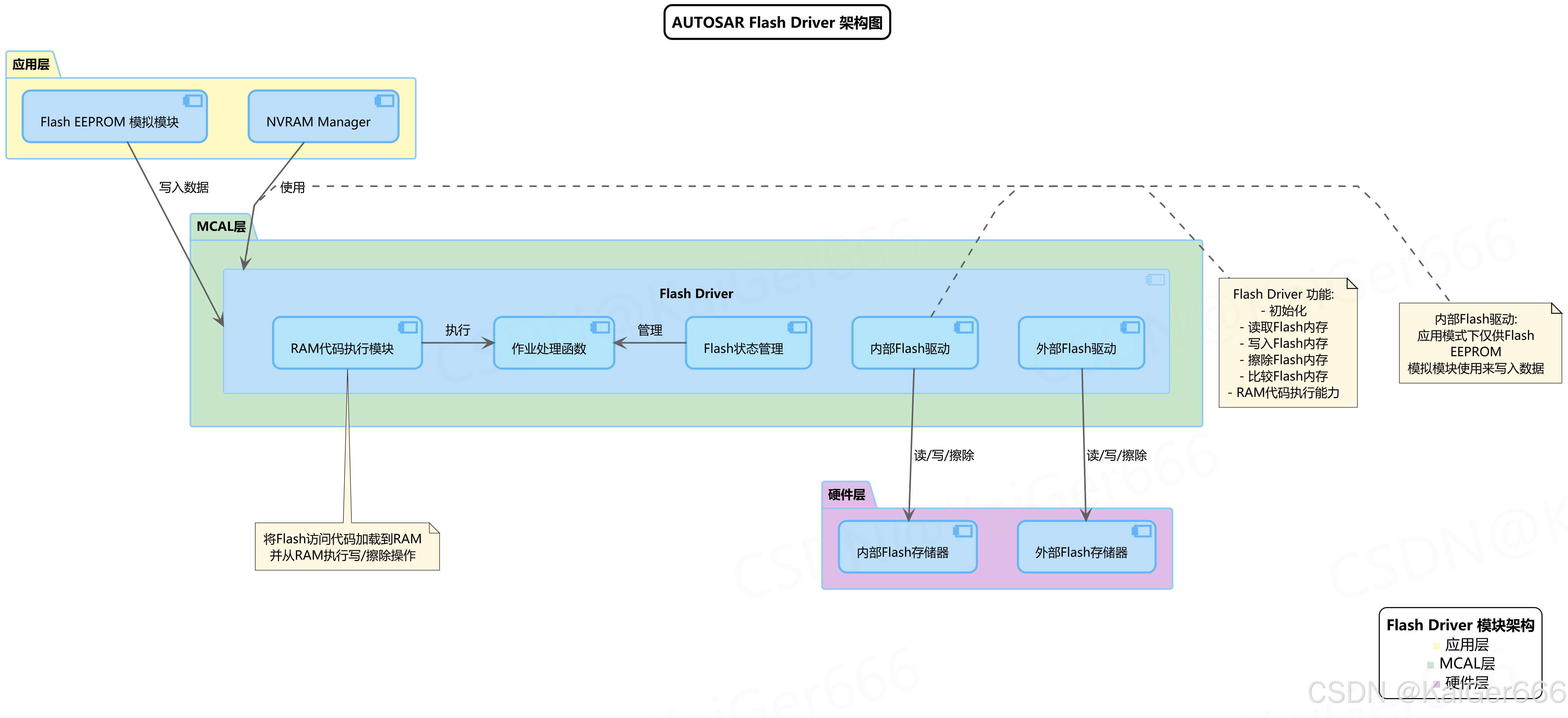

AUTOSAR Flash Driver遵循分层架构设计，将不同功能模块按层次组织，实现了良好的结构化和模块化。下图展示了Flash Driver的整体架构：

在这里插入图片描述

上图展示了Flash Driver的架构以及与其他模块的关系，主要包括三个层次：

应用层：包含Flash EEPROM模拟模块和NVRAM Manager模块，这些模块是Flash Driver的主要使用者。
- Flash EEPROM模拟模块：使用Flash存储器模拟EEPROM功能，主要负责向Flash Driver写入数据。
- NVRAM Manager：管理非易失性数据，通过Flash Driver存储和读取数据。
MCAL层：包含Flash Driver及其内部组件。
- 内部Flash驱动：负责操作MCU内部Flash存储器。
- 外部Flash驱动：负责操作外部Flash存储器。
- RAM代码执行模块：将Flash访问代码加载到RAM并从RAM执行写/擦除操作。
- Flash状态管理：管理Flash驱动的状态。
- 作业处理函数：处理读/写/擦除/比较等操作请求。
硬件层：包括内部Flash存储器和外部Flash存储器。

2.2 主要组件

Flash Driver主要包含以下核心组件：

内部Flash驱动(Internal Flash Driver)
- 提供对MCU内部Flash存储器的访问
- 在应用模式下仅供Flash EEPROM模拟模块使用来写入数据
- 不用于在应用模式下写入程序代码
外部Flash驱动(External Flash Driver)
- 提供对外部Flash芯片的访问
- 功能范围与内部Flash驱动相似
RAM代码执行模块
- 将Flash访问代码加载到RAM
- 从RAM执行写/擦除操作
- 避免在Flash写入/擦除过程中从Flash执行代码
Flash状态管理
- 管理Flash驱动的状态(UNINIT, IDLE, BUSY, ERROR)
- 控制状态转换
作业处理函数
- 处理读/写/擦除/比较操作
- 支持异步操作模式

2.3 模块交互

Flash Driver与其他模块的交互关系如下：

向上层提供服务
- 为NVRAM Manager提供读写服务
- 为Flash EEPROM模拟模块提供写入数据的服务
向下层访问硬件
- 内部Flash驱动直接操作内部Flash存储器
- 外部Flash驱动直接操作外部Flash存储器
内部组件交互
- RAM代码执行模块与作业处理函数交互，实现在RAM中执行写/擦除操作
- Flash状态管理与作业处理函数交互，管理操作状态

3. Flash Driver状态管理

3.1 状态定义

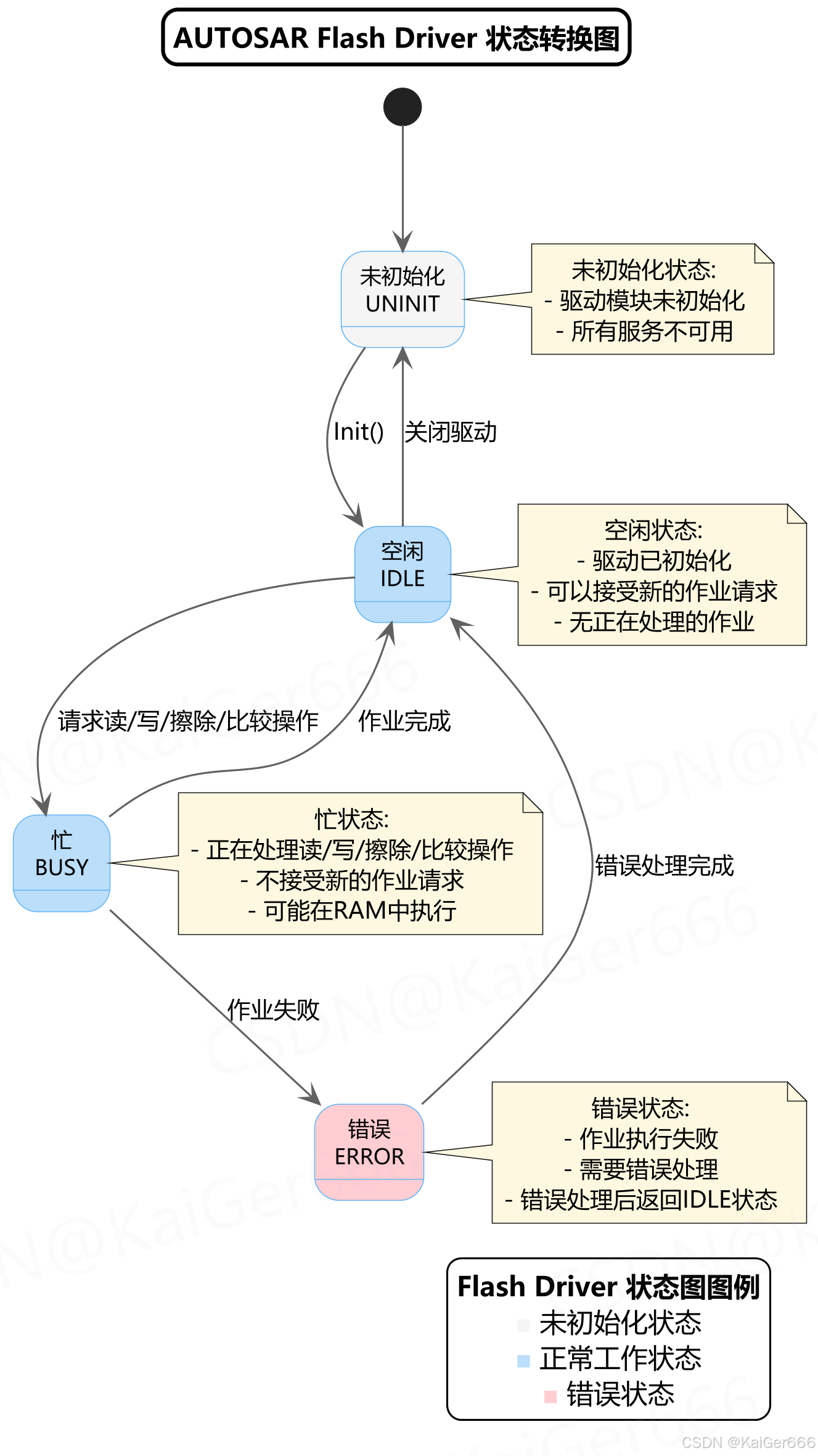

Flash Driver实现了一个状态机来管理其操作状态。下图展示了Flash Driver的状态转换图：

在这里插入图片描述

Flash Driver定义了以下四种状态：

未初始化状态(UNINIT)
- 驱动模块未初始化
- 所有服务不可用
- 系统启动后的初始状态
空闲状态(IDLE)
- 驱动已初始化
- 可以接受新的作业请求
- 无正在处理的作业
忙状态(BUSY)
- 正在处理读/写/擦除/比较操作
- 不接受新的作业请求
- 可能在RAM中执行操作
错误状态(ERROR)
- 作业执行失败
- 需要错误处理
- 错误处理后返回IDLE状态

3.2 状态转换

状态转换遵循以下规则：

UNINIT → IDLE：通过调用Fls_Init()函数初始化驱动后转换
IDLE → BUSY：接收到读/写/擦除/比较请求后转换
BUSY → IDLE：作业完成后转换
BUSY → ERROR：作业失败后转换
ERROR → IDLE：错误处理完成后转换
IDLE → UNINIT：驱动关闭时转换

3.3 错误处理

当Flash操作失败时，Flash Driver会进入ERROR状态，并通过以下机制处理错误：

将作业结果设置为FAILED
调用错误通知回调函数(Fls_JobErrorNotification)
完成错误处理后返回IDLE状态
上层模块可以通过Fls_GetJobResult()查询具体的错误原因

4. Flash Driver功能与API

4.1 主要功能

Flash Driver提供了一系列功能接口和内部处理机制，下图展示了这些功能及其关系：

在这里插入图片描述

Flash Driver的主要功能包括：

初始化功能
- 初始化Flash驱动的内部变量
- 配置Flash硬件
- 将驱动状态设置为IDLE
读/写/擦除/比较功能
- 读取Flash内容
- 写入数据到Flash
- 擦除Flash内容
- 比较Flash内容与给定数据
状态和结果查询
- 获取当前驱动状态
- 获取最近作业的执行结果
模式控制
- 设置正常/低功耗工作模式
作业处理
- 处理异步作业请求
- 支持中断或轮询方式

4.2 API接口

Flash Driver提供以下标准API接口：

Fls_Init() - 初始化Flash驱动
- 参数：指向配置结构的指针
- 功能：初始化Flash驱动并配置硬件
Fls_Erase() - 擦除Flash区域
- 参数：Flash物理地址、要擦除的字节数
- 功能：擦除指定Flash区域
Fls_Write() - 写入数据到Flash
- 参数：Flash物理地址、数据源指针、写入的字节数
- 功能：将数据写入指定Flash区域
Fls_Cancel() - 取消当前作业
- 功能：取消正在执行的作业
Fls_GetStatus() - 获取驱动状态
- 返回：UNINIT/IDLE/BUSY/ERROR状态
Fls_GetJobResult() - 获取作业结果
- 返回：JOB_OK/JOB_FAILED/JOB_PENDING/JOB_CANCELED
Fls_MainFunction() - 主处理函数
- 功能：处理异步作业请求
Fls_Read() - 读取Flash数据
- 参数：Flash物理地址、数据目标指针、读取的字节数
- 功能：从指定Flash区域读取数据
Fls_Compare() - 比较Flash内容
- 参数：Flash物理地址、比较源指针、比较的字节数
- 功能：比较Flash区域内容与给定数据
Fls_SetMode() - 设置工作模式
- 参数：正常模式/低功耗模式
- 功能：设置Flash驱动的工作模式
Fls_GetVersionInfo() - 获取版本信息
- 参数：版本信息结构指针
- 功能：获取模块版本信息

4.3 配置参数

Flash Driver支持以下静态配置参数：

Flash基地址 - Flash存储器的起始物理地址
Flash大小 - Flash存储器的总容量
块大小 - 读/写/擦除操作的最大块大小
中断/轮询模式设置 - 通过中断或轮询方式处理作业
RAM代码执行设置 - 是否在RAM中执行Flash访问代码
写保护设置 - Flash存储器区域的写保护配置
擦除值设置 - 擦除后的Flash单元值（通常为0xFF）

5. Flash Driver运行流程

5.1 初始化流程

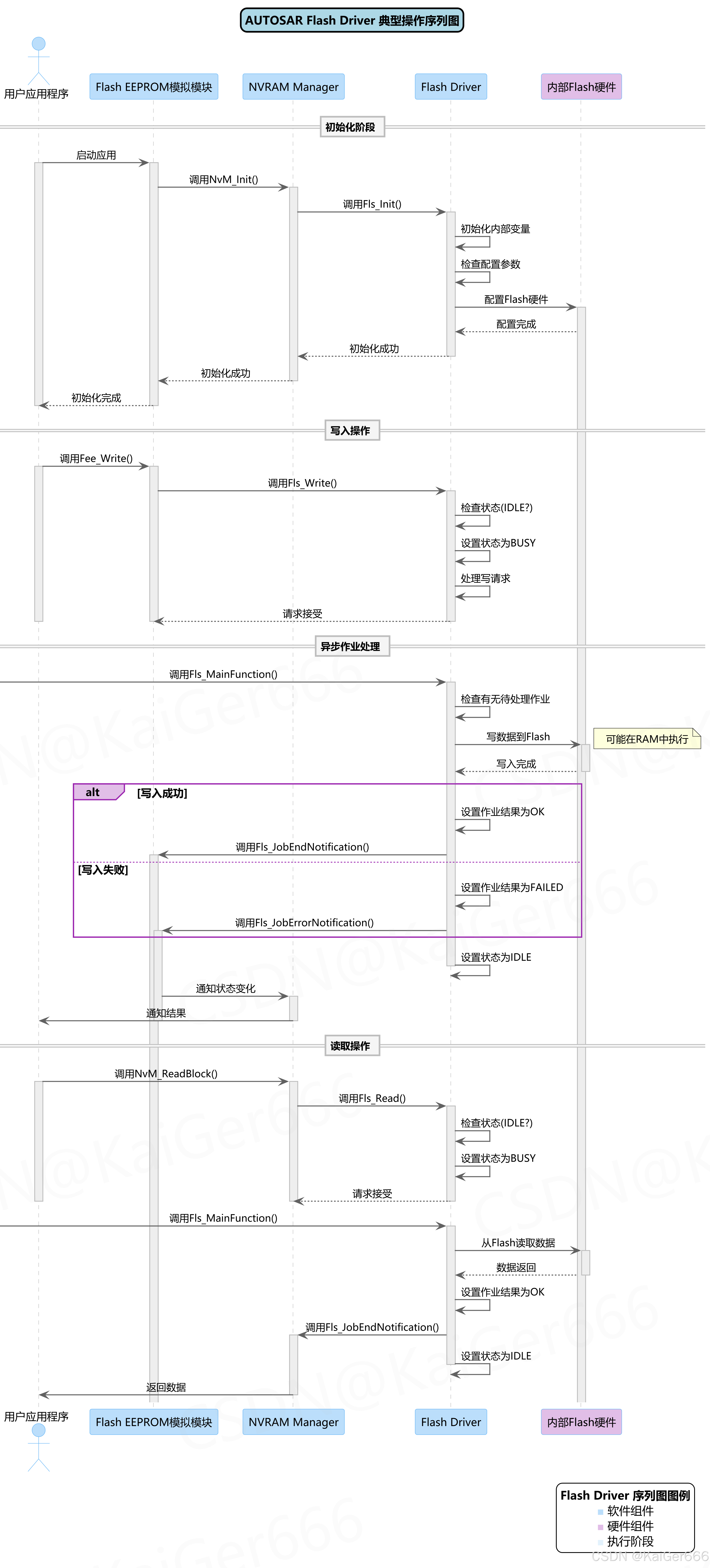

下图展示了Flash Driver的典型操作序列，包括初始化流程：

在这里插入图片描述

初始化流程如下：

用户应用程序启动，激活Flash EEPROM模拟模块
Flash EEPROM模拟模块调用NVRAM Manager的初始化函数
NVRAM Manager调用Flash Driver的Fls_Init()函数
Flash Driver执行以下初始化操作：
- 初始化内部变量
- 检查配置参数
- 配置Flash硬件
初始化完成后，Flash Driver返回成功状态
状态信息向上传递至用户应用程序

5.2 写入操作

写入操作的流程如下：

用户应用程序调用Flash EEPROM模拟模块的Fee_Write()函数
Flash EEPROM模拟模块调用Flash Driver的Fls_Write()函数
Flash Driver执行以下操作：
- 检查当前状态是否为IDLE
- 将状态设置为BUSY
- 处理写请求
Flash Driver接受请求并返回

5.3 读取操作

读取操作的流程如下：

用户应用程序调用NVRAM Manager的NvM_ReadBlock()函数
NVRAM Manager调用Flash Driver的Fls_Read()函数
Flash Driver执行以下操作：
- 检查当前状态是否为IDLE
- 将状态设置为BUSY
- 接受读取请求
在后续的Fls_MainFunction()调用中，Flash Driver从Flash读取数据
读取完成后，Flash Driver设置作业结果并通知NVRAM Manager
NVRAM Manager将数据返回给用户应用程序

5.4 异步作业处理

异步作业处理流程如下：

系统定期调用Flash Driver的Fls_MainFunction()函数
Flash Driver检查是否有待处理的作业
如果有，执行相应操作（如写入数据到Flash）
操作完成后，根据结果执行以下操作：
- 写入成功：设置作业结果为OK，调用Fls_JobEndNotification()
- 写入失败：设置作业结果为FAILED，调用Fls_JobErrorNotification()
Flash Driver将状态设置回IDLE
通知结果传递给上层模块
