AUTOSAR MCU驱动详解
目录
1. 概述
AUTOSAR MCU驱动是AUTOSAR标准中微控制器抽象层(MCAL)的核心组件之一,提供了对微控制器硬件的底层访问能力。MCU驱动负责基本的微控制器初始化、时钟配置、RAM段初始化、电源管理和复位控制等功能。
MCU驱动模块提供以下核心功能:
- 微控制器时钟初始化:包括PLL设置、时钟预分频器配置和时钟分配
- RAM段初始化:初始化指定的RAM内存区域
- 电源模式管理:激活微控制器低功耗模式
- 硬件复位服务:提供触发硬件复位的功能
- 复位原因查询:获取上一次复位的原因
MCU驱动位于AUTOSAR软件架构的微控制器抽象层中,直接与微控制器硬件交互。它为上层模块提供统一的接口,使应用软件不必关心底层硬件的具体实现细节。
2. MCU驱动架构
2.1 架构概览

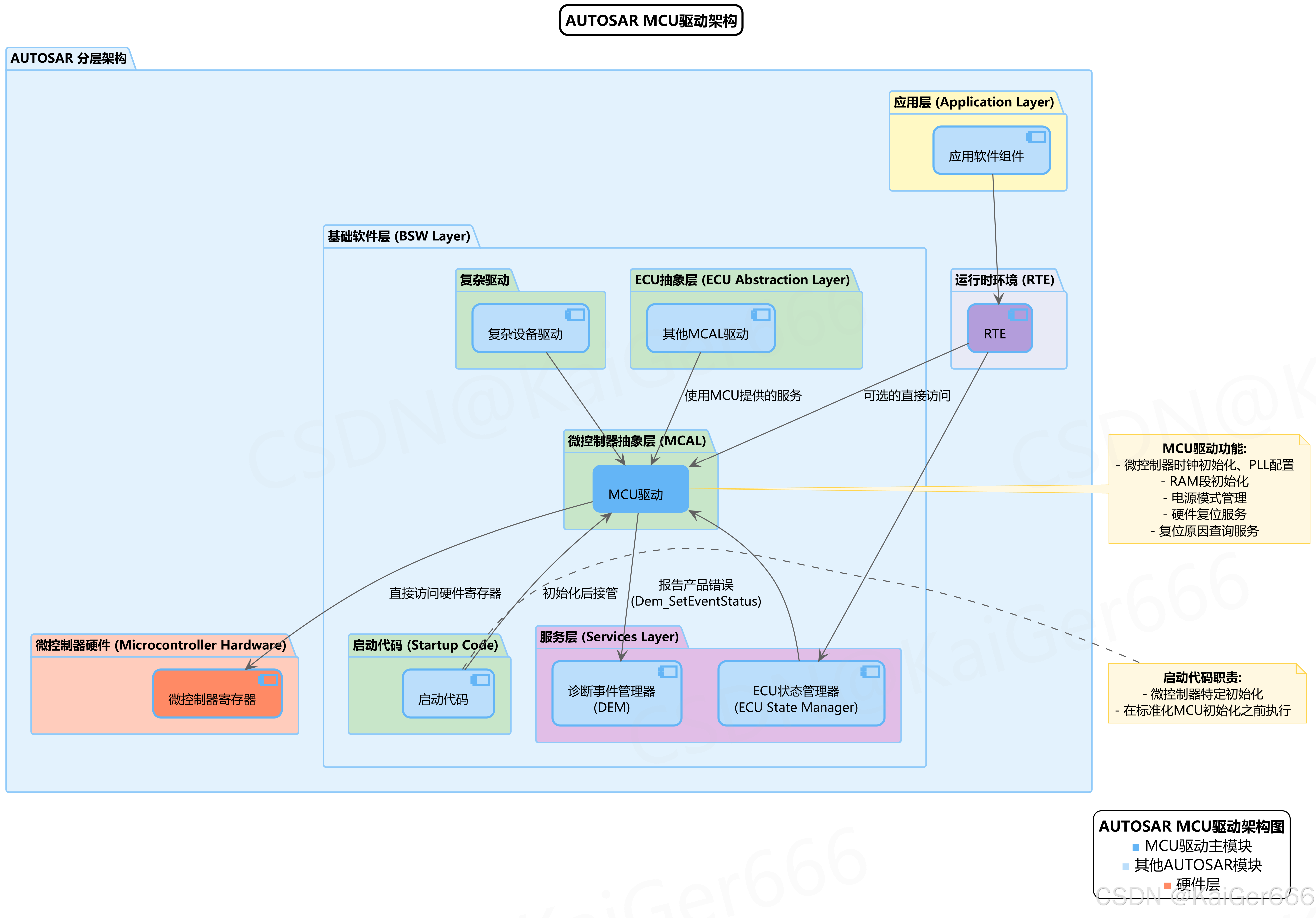

MCU驱动在AUTOSAR架构中处于微控制器抽象层(MCAL),是连接ECU抽象层与微控制器硬件的重要桥梁。下图展示了MCU驱动在AUTOSAR软件架构中的位置及其与其他模块的关系:
2.2 模块位置与关系
从上图可以清晰地看到MCU驱动的架构特点:
-
层级位置:
- MCU驱动位于微控制器抽象层(MCAL)
- 它直接访问微控制器硬件寄存器
- 向上层模块如ECU状态管理器(EcuSM)和其他MCAL驱动提供服务
-
关键交互:
- 启动代码交互:启动代码在标准化MCU初始化之前执行,完成初期的硬件准备工作,之后将控制权交给MCU驱动
- ECU状态管理器:通过MCU驱动控制微控制器的运行模式和状态
- 复杂驱动和其他MCAL模块:使用MCU驱动提供的时钟和硬件控制功能
- 诊断事件管理器(DEM):MCU驱动通过DEM报告产品级错误(如时钟故障)
-
硬件访问:
- MCU驱动直接访问微控制器寄存器,配置时钟、电源模式和其他硬件特性
- 作为软件和硬件之间的抽象层,隐藏了具体微控制器的硬件细节
此架构设计确保了软件的可移植性和硬件的抽象化,使上层应用能够在不同微控制器平台上保持一致的接口和行为。
3. 配置模型
3.1 配置结构

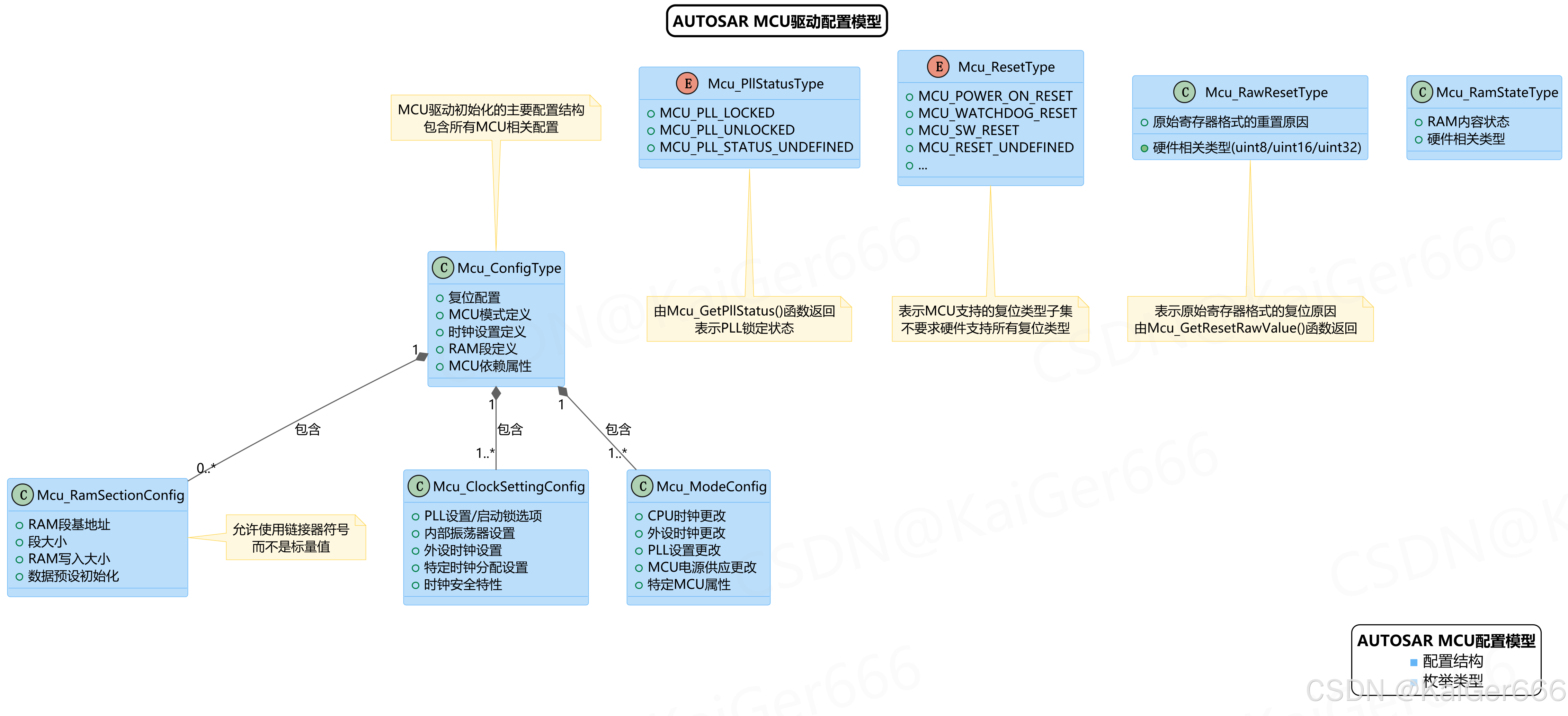

MCU驱动模块使用一组结构化的配置类型来管理其功能。这些配置在初始化阶段被传递给驱动,控制其行为和提供必要的硬件参数。下图展示了MCU驱动的配置模型:
3.2 数据类型
MCU驱动的配置模型由以下关键组件组成:
-
Mcu_ConfigType:
- 作为主配置结构,包含MCU初始化所需的全部数据
- 包括复位配置、MCU模式定义、时钟设置和RAM段定义等
- 在Mcu_Init()函数中作为参数传入
-
配置子组件:
- Mcu_ClockSettingConfig:定义PLL设置、振荡器配置和时钟分配参数
- Mcu_ModeConfig:指定MCU的不同运行模式及相关参数
- Mcu_RamSectionConfig:定义RAM段的基地址、大小和写入特性
-
状态和类型枚举:
- Mcu_PllStatusType:表示PLL锁定状态(锁定/未锁定/未定义)
- Mcu_ResetType:表示支持的复位类型(上电复位/看门狗复位等)
- Mcu_RawResetType:存储原始寄存器格式的复位原因
- Mcu_RamStateType:表示RAM内容的有效状态
MCU配置结构支持多种硬件特性的配置,如使用链接器符号指定RAM段参数,使配置更加灵活。整个配置模型采用分层结构,使得特定微控制器的配置可以在不改变软件架构的情况下进行调整。
4. API接口
4.1 API概览

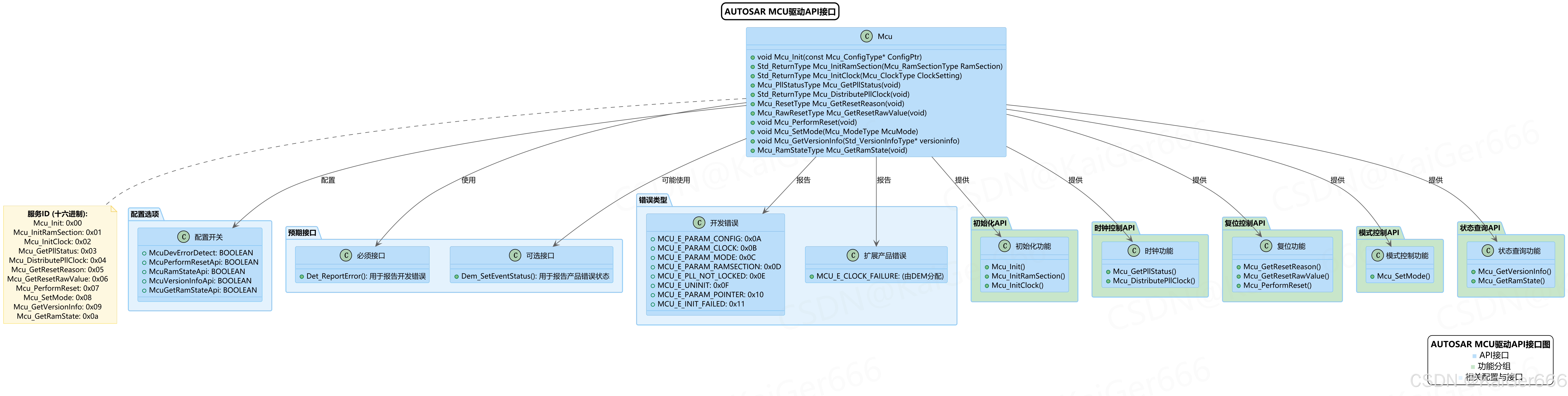

MCU驱动提供了一组丰富的API接口,用于初始化和控制微控制器的各种功能。这些接口遵循AUTOSAR标准规范,保证了模块在不同实现间的一致性。下图展示了MCU驱动的API接口结构:
4.2 接口分类
MCU驱动的API接口可分为以下几个功能组:
-
初始化API:
Mcu_Init()
:初始化MCU驱动模块,存储配置数据Mcu_InitRamSection()
:初始化指定的RAM段Mcu_InitClock()
:配置MCU时钟设置
-
时钟控制API:
Mcu_GetPllStatus()
:获取PLL锁定状态Mcu_DistributePllClock()
:当PLL锁定后分配PLL时钟到系统
-
复位控制API:
Mcu_GetResetReason()
:获取上一次复位的原因Mcu_GetResetRawValue()
:获取原始寄存器格式的复位值Mcu_PerformReset()
:触发微控制器复位
-
模式控制API:
Mcu_SetMode()
:设置微控制器的运行模式(如正常模式或低功耗模式)
-
状态查询API:
Mcu_GetVersionInfo()
:获取模块版本信息Mcu_GetRamState()
:获取RAM内容的有效状态
4.3 错误处理
MCU驱动使用两种主要的错误报告机制:
-
开发错误:
- 通过DET(Default Error Tracer)模块报告
- 包括参数错误、未初始化错误和PLL未锁定等错误类型
- 主要用于开发和集成测试阶段
-
扩展产品错误:
- 通过DEM(Diagnostic Event Manager)模块报告
- 包括时钟故障等严重错误
- 用于产品运行时的诊断和监控
MCU驱动通过配置选项支持不同的功能组合,如可通过配置开关启用或禁用某些API功能。这种灵活的设计使模块能够适应不同的应用需求和资源限制。
5. 初始化与状态转换
5.1 初始化流程

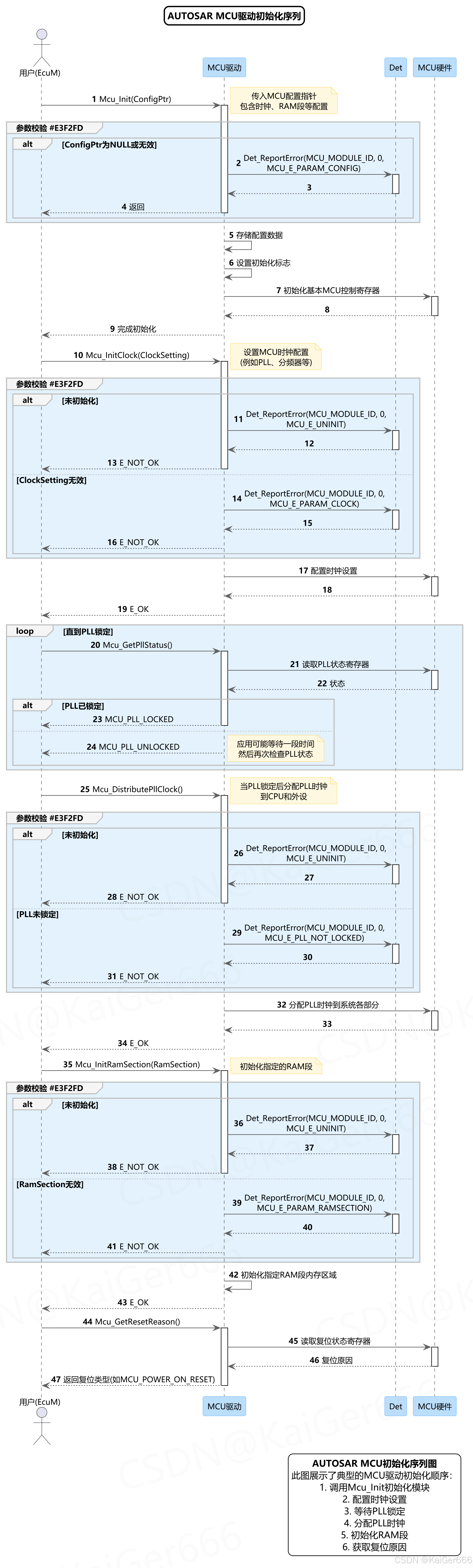

MCU驱动的初始化是一个复杂的过程,涉及多个API调用和状态检查。下图展示了典型的MCU初始化序列:
初始化序列包含以下关键步骤:
-
模块初始化:
- 调用
Mcu_Init()
进行基本初始化 - 存储配置数据并设置初始化标志
- 初始化基本的MCU控制寄存器
- 调用
-
时钟配置:
- 调用
Mcu_InitClock()
配置MCU时钟 - 设置PLL、分频器和其他时钟参数
- 调用
-
PLL锁定检查:
- 循环调用
Mcu_GetPllStatus()
直到PLL锁定 - 应用可能需要等待一段时间再次检查PLL状态
- 循环调用
-
时钟分配:
- 当PLL锁定后,调用
Mcu_DistributePllClock()
- 将PLL时钟分配到CPU和外设
- 当PLL锁定后,调用
-
RAM初始化:
- 对每个需要初始化的RAM段调用
Mcu_InitRamSection()
- 初始化指定RAM段的内存区域
- 对每个需要初始化的RAM段调用
-
复位原因查询:
- 调用
Mcu_GetResetReason()
获取当前复位的原因 - 应用程序可根据复位原因执行相应的处理逻辑
- 调用
整个初始化过程中包含了详细的参数校验和错误处理,确保初始化安全可靠。调用顺序非常重要,特别是PLL相关的操作,必须按照正确的顺序执行。
5.2 状态机模型

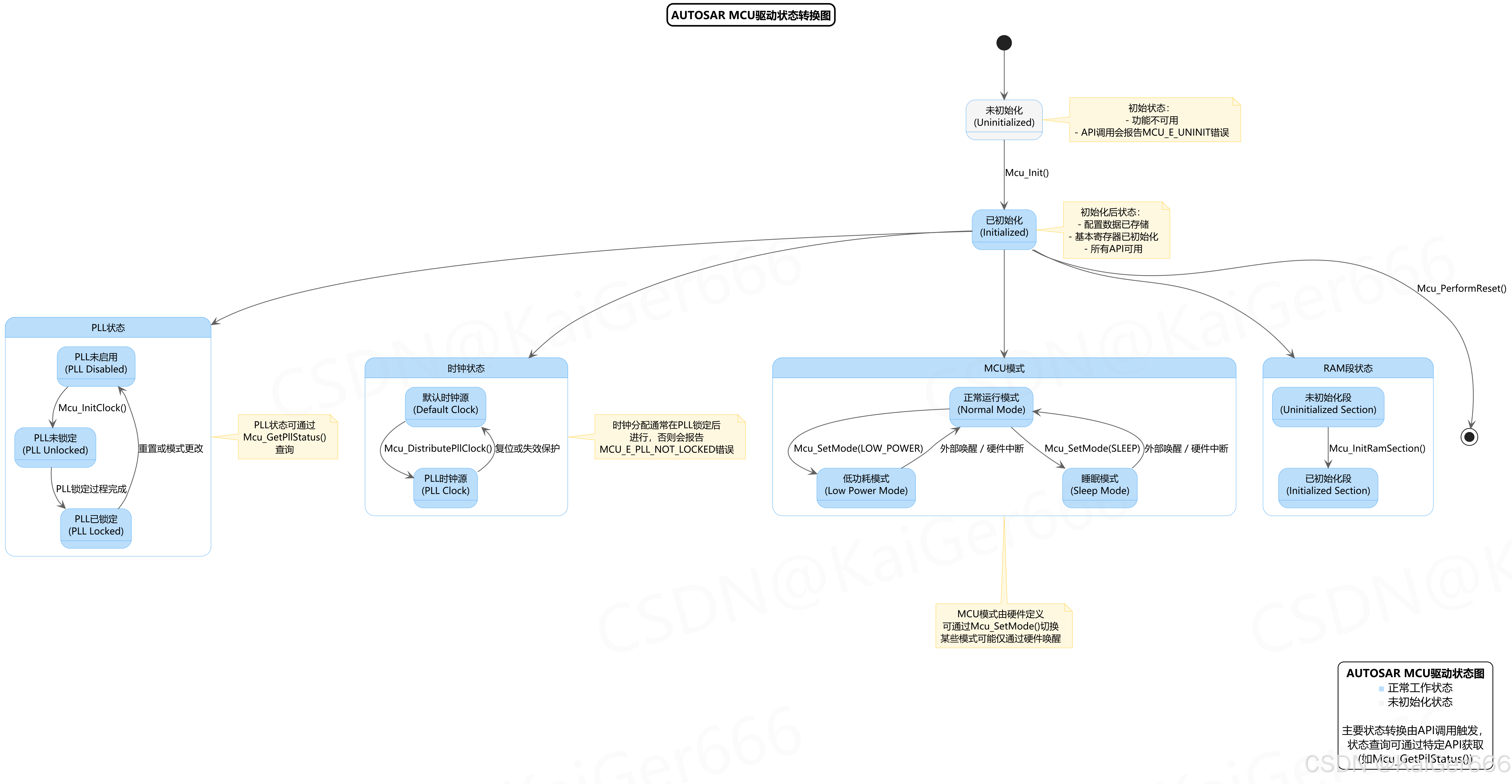

MCU驱动内部实现了一个状态机,管理模块在不同阶段的行为。下图展示了MCU驱动的状态转换模型:
MCU驱动的状态机模型包含以下主要状态和转换:
-
主要状态:
- 未初始化状态:模块启动时的初始状态,功能不可用
- 已初始化状态:调用
Mcu_Init()
后进入,所有API可用
-
MCU模式状态:
- 正常运行模式:默认的全功能运行状态
- 低功耗模式:通过
Mcu_SetMode()
切换,降低功耗 - 睡眠模式:更深度的省电模式,可能需要硬件中断唤醒
-
PLL状态:
- PLL未启用:初始状态或复位后
- PLL未锁定:PLL启动但未稳定
- PLL已锁定:PLL稳定运行,可以分配时钟
-
时钟状态:
- 默认时钟源:使用默认时钟源(如内部振荡器)
- PLL时钟源:使用PLL作为系统时钟源
-
RAM段状态:
- 未初始化段:RAM段内容未初始化
- 已初始化段:RAM段已被正确初始化
状态转换主要由API调用触发,如Mcu_Init()
、Mcu_SetMode()
等。部分状态转换(如从低功耗模式到正常模式)可由硬件中断触发。Mcu_PerformReset()
可使模块回到初始状态,重新开始整个生命周期。
6. 总结
AUTOSAR MCU驱动是AUTOSAR软件架构中连接软件与硬件的关键模块,它抽象了微控制器硬件的细节,为上层软件提供了统一的接口。通过本文的分析,我们可以总结出MCU驱动的以下特点:
-
架构特点:
- 位于微控制器抽象层(MCAL),直接与硬件交互
- 提供标准化接口,隐藏微控制器硬件差异
- 与多个模块(如ECU状态管理器、其他MCAL驱动)交互
-
配置模型:
- 采用分层结构化的配置方式
- 支持多种硬件特性参数配置
- 通过配置开关启用或禁用特定功能
-
API接口:
- 提供全面的初始化、时钟、复位和模式控制功能
- 实现标准错误处理机制
- 支持可配置的功能选项
-
状态管理:
- 实现完整的状态机模型
- 严格定义的初始化流程和状态转换
- 支持多种运行模式和电源状态
MCU驱动的设计体现了AUTOSAR标准的核心理念:标准化、可移植性和模块化。通过这种设计,应用软件开发人员可以专注于功能实现,而不必过多关心底层硬件细节,同时硬件供应商可以提供符合标准接口的实现,实现软硬件的解耦。
在实际应用中,MCU驱动通常是系统启动过程中最早初始化的模块之一,它为整个系统提供基础的时钟和初始化支持。正确配置和使用MCU驱动对系统的性能、功耗和可靠性都有重要影响。
