AUTOSAR基础软件通用需求分析
目录
1. 概述
1.1 文档目的
本文档旨在对AUTOSAR（AUTomotive Open System ARchitecture）基础软件的通用需求进行深入分析，基于AUTOSAR SRS_BSWGeneral规范文档。通过图表和详细说明，阐述AUTOSAR基础软件的架构设计、配置机制和错误处理策略，帮助读者全面理解AUTOSAR基础软件的核心概念和设计原则。
1.2 AUTOSAR简介
AUTOSAR是汽车电子领域的开放性标准架构，旨在为汽车电子控制单元(ECU)软件开发提供标准化的框架。它通过分层的软件架构，将应用软件与底层硬件解耦，提高了软件的可重用性、可移植性和可扩展性。AUTOSAR标准包含了详细的技术规范，定义了软件组件的接口、通信机制和配置方法，为汽车电子系统开发提供了统一的方法和标准。
2. AUTOSAR基础软件架构
2.1 架构总览

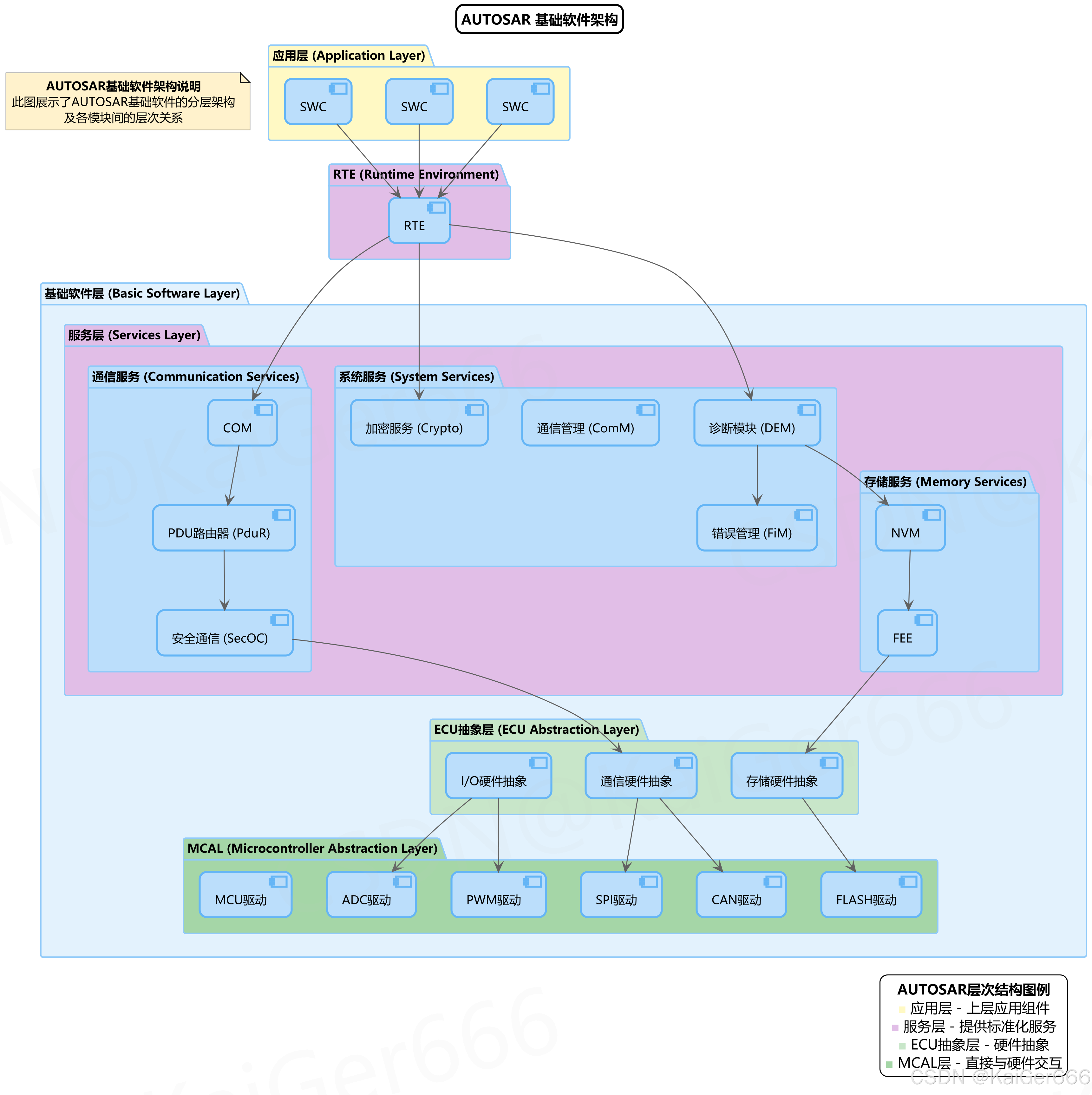

AUTOSAR基础软件采用分层架构设计，将功能按照抽象级别分为不同层次，实现了模块化和标准化。以下图表展示了AUTOSAR基础软件的整体架构：
2.2 层次结构分析
AUTOSAR基础软件架构主要包含以下几个层次：
-
应用层（Application Layer）：
- 包含各种软件组件（SWC），实现具体的应用功能
- 通过标准化接口与底层服务交互
- 应用层组件可独立开发和测试
-
运行时环境（RTE）：
- 作为应用层和基础软件层之间的中间件
- 提供虚拟功能总线（VFB），实现软件组件间的通信
- 生成特定于ECU的代码，将抽象接口映射到具体实现
-
服务层（Services Layer）：
- 提供系统范围内的服务，如诊断、通信管理和加密等
- 分为系统服务、通信服务和存储服务三大类
- 主要模块包括：
- 系统服务：诊断模块(DEM)、通信管理(ComM)、加密服务(Crypto)、错误管理(FiM)
- 通信服务：COM、PDU路由器(PduR)、安全通信(SecOC)
- 存储服务：非易失性存储器管理(NVM)、闪存仿真器(FEE)
-
ECU抽象层（ECU Abstraction Layer）：
- 提供硬件无关的接口，屏蔽底层微控制器的差异
- 包含通信硬件抽象、存储硬件抽象和I/O硬件抽象
- 实现了对底层硬件访问的标准化
-
微控制器抽象层（MCAL）：
- 直接与硬件交互的驱动程序集合
- 包括SPI驱动、CAN驱动、ADC驱动、PWM驱动、FLASH驱动和MCU驱动等
- 提供对微控制器外设的最底层访问
2.3 模块间关系
各层次间的模块通过标准化接口进行交互，形成了一个完整的层次结构：
- 应用层的SWC通过RTE与底层服务交互
- 服务层模块依赖于ECU抽象层提供的硬件抽象接口
- ECU抽象层调用MCAL层的驱动程序与硬件直接交互
- 错误处理和诊断功能贯穿各层，实现系统监控和故障管理
这种分层设计确保了软件组件之间的松耦合，提高了系统的可维护性和可扩展性。标准化的接口使得不同供应商的软件模块可以无缝集成，促进了汽车电子系统开发的标准化和模块化。
3. BSW模块配置机制
3.1 配置类型概述
AUTOSAR基础软件模块的配置是实现其灵活性和适应性的关键机制。根据SRS_BSWGeneral规范，BSW模块支持多种配置类型：
BSW模块支持的配置类型包括：
-
预编译配置（Pre-Compile Configuration）：
- 在编译时静态确定的配置项
- 通过宏定义和条件编译实现
- 对应需求
SRS_BSW_00345 - 主要用于影响代码结构的基本设置
-
链接时配置（Link-Time Configuration）：
- 在链接阶段确定的配置项
- 适用于以目标代码形式提供的模块
- 对应需求
SRS_BSW_00344 - 用于配置不改变代码结构但需要在编译后确定的参数
-
后构建配置（Post-Build Configuration）：
- 在ECU生产后可以更改的配置项
- 不需要重新编译或重新链接软件
- 对应需求
SRS_BSW_00404 - 适用于需要在车辆生命周期中调整的参数
-
多配置支持（Multiple Configuration）：
- 允许模块在启动时选择不同的配置集
- 实现同一软件适用于不同车型或配置
- 对应需求
SRS_BSW_00405 - 提高了软件的可重用性和灵活性
3.2 配置结构详解
AUTOSAR BSW模块的配置采用统一的数据结构组织方式：
-
模块配置类型（Module_ConfigType）：
- 每个BSW模块定义自己的配置类型结构
- 包含所有模块特定的配置参数
- 示例如
ComM_ConfigType、Dem_ConfigType和Com_ConfigType等
-
配置数据组织：
- 配置数据通常按功能分组
- 使用指针引用子配置结构
- 保持数据结构的层次性和可维护性
-
配置接口：
- 模块初始化时通过配置指针接收配置数据
- 典型API：
<Module>_Init(ConfigType* ConfigPtr) - 支持版本信息检查和配置有效性验证
3.3 配置文件组织
AUTOSAR基础软件模块的配置文件遵循标准化的命名和组织方式：
-
配置头文件结构：
<Module>_Cfg.h：包含预编译配置项、编译开关和宏定义<Module>_Lcfg.h：包含链接时配置的声明和类型定义<Module>_PBcfg.h：包含后构建配置的声明和外部引用
-
配置实现文件：
<Module>_Lcfg.c：实现链接时配置，定义常量配置数据<Module>_PBcfg.c：实现后构建配置，定义可变配置数据
这种标准化的配置机制确保了AUTOSAR BSW模块具有高度的灵活性和适应性，能够满足不同OEM和ECU的需求，同时保持软件架构的一致性和标准化。
4. 错误处理机制
4.1 错误类型分类
AUTOSAR基础软件定义了严格的错误分类和处理机制，确保系统能够正确识别、报告和处理各类错误情况：
-
生产错误（Production Error）：
- 由ECU硬件问题导致的错误（如内存故障）
- 由环境问题导致的错误（如通信通道问题）
- 需要使用标准化的诊断故障码（DTC）
- 对应需求
SRS_BSW_00465
-
扩展生产错误（Extended Production Error）：
- 包含明确的设置和复位条件
- 用于获取更详细的错误原因信息
- 不存储在主事件内存中
- 对应需求
SRS_BSW_00466
-
安全事件（Security Event）：
- 与安全分析相关的事件
- 存储在专用的安全事件内存中
- 支持离线安全分析
- 对应需求
SRS_BSW_00488

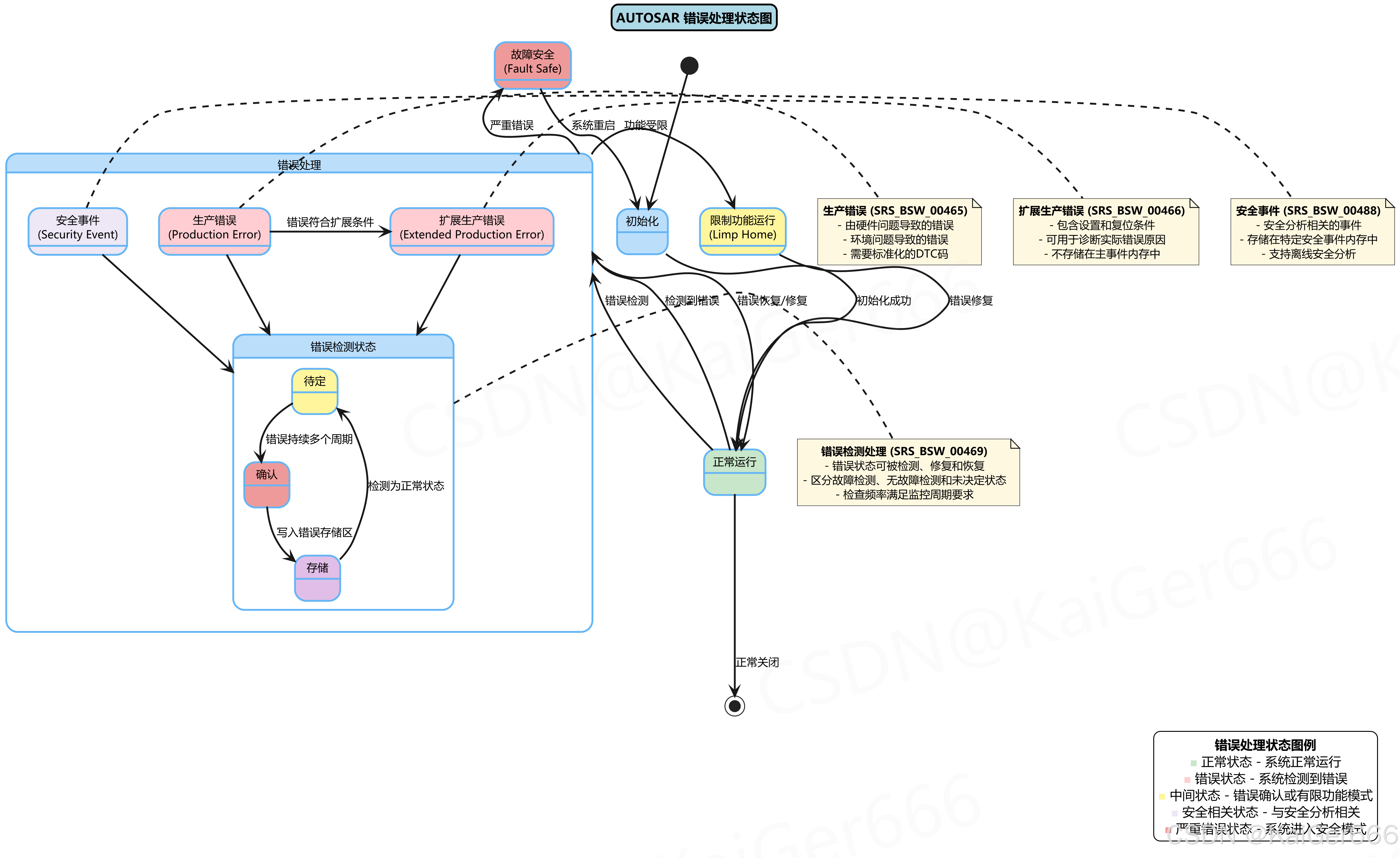

4.2 错误处理状态转换
错误检测和处理遵循一定的状态转换流程，如下图所示：
错误处理状态转换过程包括：
-
初始状态流转：
- 系统初始化成功后进入正常运行状态
- 检测到错误时转入错误处理状态
- 错误修复后可恢复正常运行
-
错误处理内部状态：
- 错误首先被分类为生产错误、扩展生产错误或安全事件
- 随后进入错误检测状态处理流程
- 错误检测状态包括待定、确认和存储三个阶段
-
响应策略：
- 根据错误严重程度，可能触发不同的响应
- 严重错误导致系统进入故障安全模式
- 一般错误导致系统进入限制功能运行（Limp Home）模式
- 系统重启或错误修复后可恢复正常状态
4.3 错误报告与修复策略
AUTOSAR错误处理机制定义了完整的错误报告和修复流程：
-
错误检测处理（
SRS_BSW_00469）：- 区分故障检测、无故障检测和未决定状态
- 只有检测到的故障和明确无故障的状态才会被报告
- 检查频率需满足监控周期要求（如OBD驱动周期）
-
错误报告机制：
- 错误通过标准接口报告给诊断事件管理器（DEM）
- 错误信息包含详细的错误码和上下文信息
- 安全相关事件通过专用机制存储和处理
-
错误修复策略：
- 错误修复必须基于实际问题的解决
- 避免在故障仍存在时进行不正确的修复
- 系统必须能够从之前检测到的错误中恢复
- 避免因故障安全模式导致的死锁情况
-
错误处理的监控与验证：
- 定期执行错误检测，确保及时发现问题
- 验证错误修复的有效性
- 支持OBD就绪状态和自愈合功能
这种严格的错误处理机制确保了AUTOSAR系统能够可靠地识别、报告和处理各类错误情况，提高了系统的健壮性和安全性。
5. 总结
本文档深入分析了AUTOSAR基础软件的核心架构设计、配置机制和错误处理策略，基于AUTOSAR SRS_BSWGeneral规范。通过对这些关键方面的详细解析，可以得出以下结论：
-
分层架构的优势：
- AUTOSAR的分层设计实现了软件与硬件的解耦
- 标准化接口促进了模块化开发和集成
- 层次化结构提高了软件的可维护性和可扩展性
-
灵活配置机制的重要性：
- 多种配置类型满足不同场景的需求
- 标准化的配置结构和文件组织简化了配置管理
- 灵活的配置机制提高了软件的可重用性和适应性
-
健壮的错误处理策略：
- 严格的错误分类确保了错误的准确识别
- 完善的状态转换机制支持系统的故障恢复
- 标准化的错误报告和处理流程提高了系统的可靠性
AUTOSAR基础软件的这些设计原则和机制共同构建了一个强大、灵活且可靠的软件平台，为汽车电子系统的开发提供了坚实的基础。通过遵循这些标准和原则，汽车制造商和供应商能够开发出更加可靠、安全且功能丰富的汽车电子系统，满足现代汽车日益增长的复杂性和多样性需求。
