AUTOSAR ADC驱动模块分析

AUTOSAR ADC Driver 规范和实现详解

目录

1. AUTOSAR ADC驱动概述
   1.1 ADC驱动在AUTOSAR架构中的位置
2. ADC驱动配置模型
   2.1 配置结构解析
3. ADC驱动状态机模型
   3.1 状态机基本结构
   3.2 主要状态转换场景
4. ADC驱动交互序列
   4.1 主要交互场景分析
   4.2 错误处理机制
5. 总结

---

1. AUTOSAR ADC驱动概述

AUTOSAR ADC驱动是AUTOSAR微控制器抽象层(MCAL)的一个关键模块，负责初始化和控制微控制器内部的模数转换器单元。ADC驱动提供了标准化的接口，使上层软件能够访问ADC硬件资源，同时屏蔽了底层硬件的复杂性。

ADC驱动模块主要针对逐次逼近型ADC硬件，不包括Delta Sigma ADC转换用例。该模块基于通道组的概念，提供了启动/停止转换、使能/禁用触发源以及转换结果通知和查询机制。

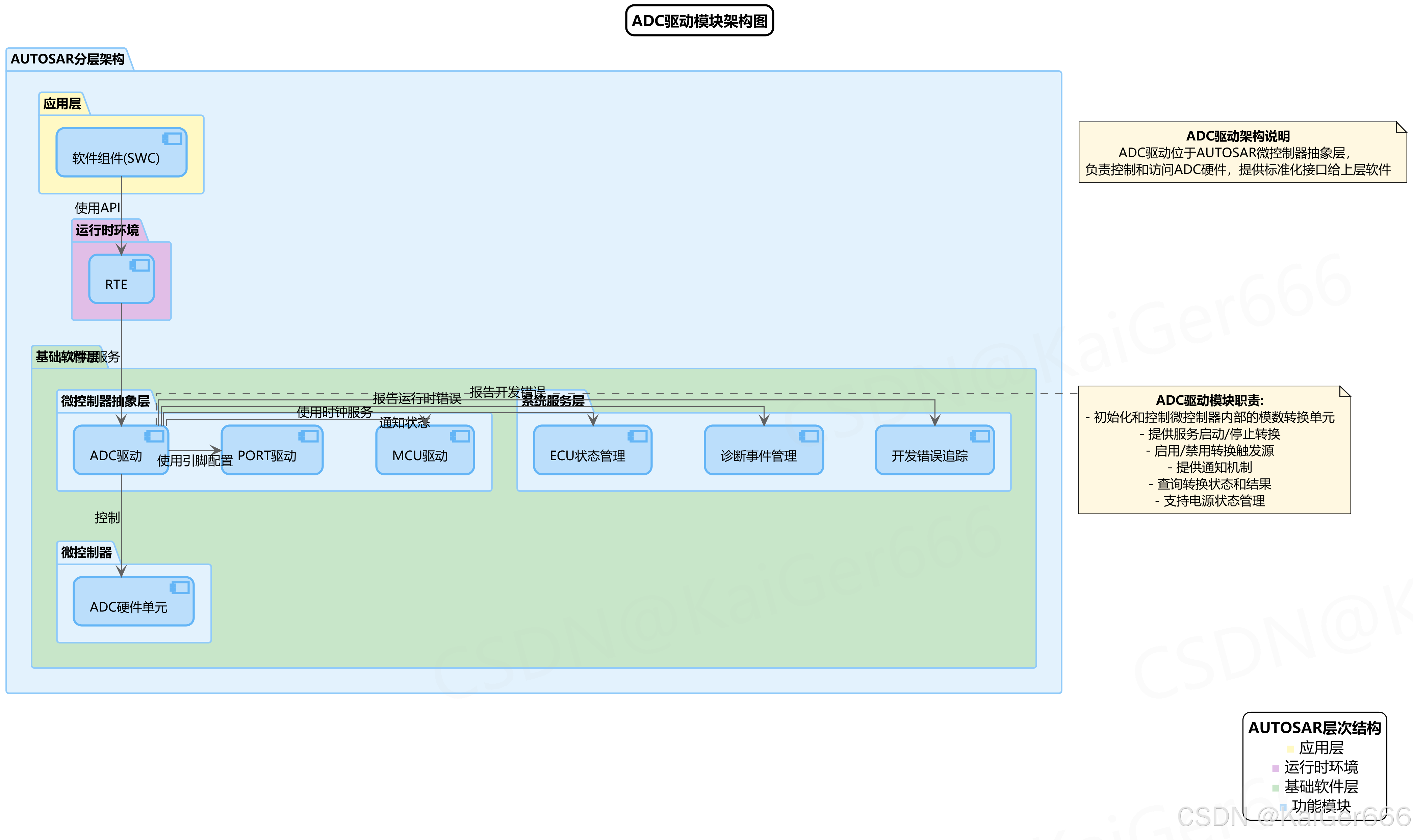

图1: AUTOSAR ADC驱动模块架构图

1.1 ADC驱动在AUTOSAR架构中的位置

如上图所示，ADC驱动位于AUTOSAR基础软件层的微控制器抽象层。它向上提供标准化的API接口给RTE和应用层软件，向下控制底层的ADC硬件单元。同时，ADC驱动还与系统服务层的模块（如DET、DEM、ECU状态管理）进行交互，用于错误处理和状态管理。

主要关系包括：

• 上行接口：向上层软件提供标准化的转换控制和结果访问接口
• 下行控制：向下直接操作ADC硬件单元
• 错误处理：与DET模块交互报告开发错误
• 运行时监控：与DEM模块交互报告运行时错误
• 状态管理：与ECU状态管理模块交互通知状态变化
• 资源使用：使用MCU驱动的时钟服务
• 硬件配置：使用PORT驱动配置ADC引脚

---

2. ADC驱动配置模型

ADC驱动的配置结构是基于通道和通道组的概念。通道代表物理ADC输入引脚和转换电路，而通道组将一个或多个通道组合起来作为一个可控制单元。

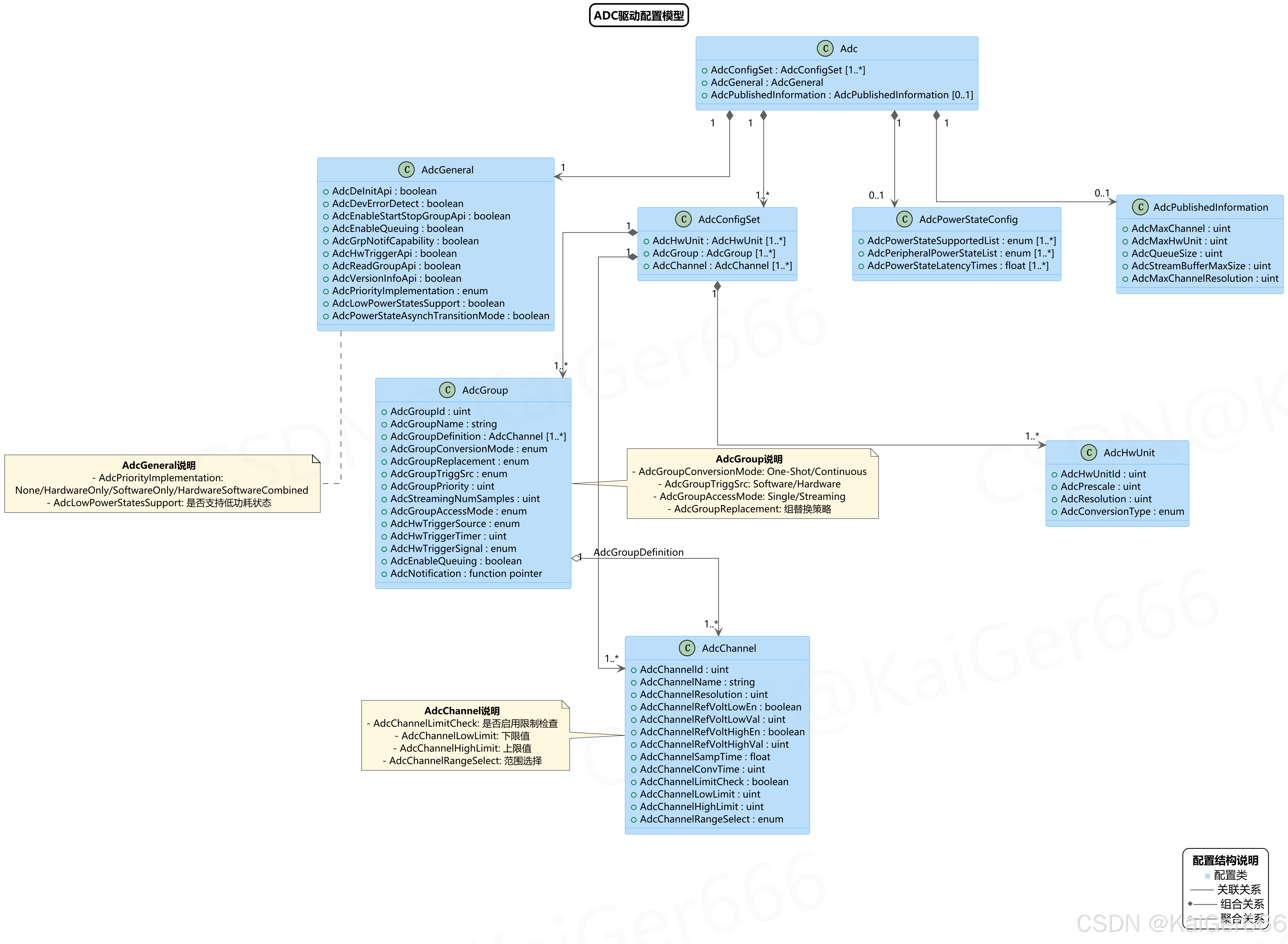

图2: AUTOSAR ADC驱动配置模型类图

2.1 配置结构解析

ADC驱动的配置结构主要包含以下几个部分：

1. Adc：顶层配置容器，包含一个或多个配置集以及通用配置参数

2. AdcGeneral：全局配置参数，例如：

   • 功能API的启用/禁用状态（如DeInit、读取组、硬件触发等）
   • 开发错误检测状态
   • 优先级实现机制（无、仅硬件、仅软件、硬件软件结合）
   • 低功耗状态支持

3. AdcConfigSet：配置集合，包含硬件单元、通道组和通道的具体配置

4. AdcChannel：ADC通道配置，定义了通道的基本属性：

   • 通道ID和名称
   • 通道分辨率
   • 参考电压配置
   • 采样时间和转换时间
   • 限值检查功能（如果启用）

5. AdcGroup：通道组配置，定义如何组织和控制通道：

   • 组ID和名称
   • 组包含的通道列表
   • 转换模式（单次/连续）
   • 触发源类型（软件/硬件）
   • 访问模式（单一/流式）
   • 优先级设置
   • 通知函数指针

6. AdcHwUnit：硬件单元配置，定义了特定ADC硬件的设置：

   • 硬件ID
   • 预分频值
   • 分辨率
   • 转换类型

通过这种配置模型，AUTOSAR ADC驱动可以灵活适应不同的硬件平台和应用需求，同时保持接口的标准化和一致性。

---

3. ADC驱动状态机模型

ADC驱动采用状态机模型来管理通道组的转换过程。每个通道组都有自己独立的状态，取决于其配置和当前操作。

图3: AUTOSAR ADC驱动状态转换图

3.1 状态机基本结构

ADC状态机主要包含以下状态：

1. ADC_UNINIT：ADC驱动未初始化状态
2. ADC_INIT：ADC驱动已初始化，但通道组未启动转换
3. ADC_IDLE：通道组就绪但未进行转换
4. ADC_BUSY：通道组正在进行转换
5. ADC_STREAM_COMPLETED：通道组的一轮转换已完成，结果在缓冲区中可用
6. ADC_COMPLETED：流式转换的特定情况，部分结果已可用

状态转换受以下几个因素影响：

• 转换模式：单次转换(ONE-SHOT)或连续转换(CONTINUOUS)
• 触发源：软件触发(SW-TRIGGER)或硬件触发(HW-TRIGGER)
• 访问模式：单一访问(SINGLE-ACCESS)或流式访问(STREAMING-ACCESS)

3.2 主要状态转换场景

根据不同的配置组合，有几种典型的状态转换场景：

1. 单次转换-软件触发-单一访问模式：

   • 通过Adc_StartGroupConversion从IDLE到BUSY
   • 转换完成后自动到STREAM_COMPLETED
   • 通过Adc_ReadGroup或Adc_GetStreamLastPointer返回IDLE

2. 单次转换-硬件触发-单一访问模式：

   • 通过Adc_EnableHardwareTrigger从IDLE到BUSY
   • 当硬件触发事件发生并转换完成后，到STREAM_COMPLETED
   • 通过Adc_DisableHardwareTrigger或读取结果返回IDLE

3. 连续转换-软件触发-流式访问模式：

   • 通过Adc_StartGroupConversion从IDLE到BUSY
   • 当流缓冲区填满时到STREAM_COMPLETED
   • 必须通过Adc_StopGroupConversion停止转换返回IDLE

这种状态机设计确保了ADC转换过程的可控性和可预测性，并且能够处理不同应用场景下的转换需求。

---

4. ADC驱动交互序列

ADC驱动与应用层和硬件层之间的交互遵循特定的序列模式，这些序列确保了转换过程的正确控制和结果获取。

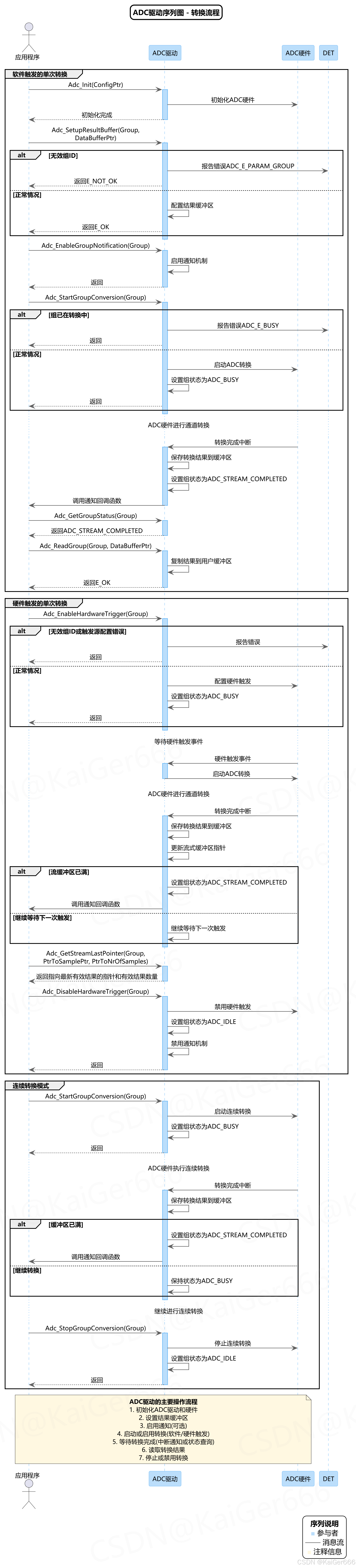

图4: AUTOSAR ADC驱动交互序列图

4.1 主要交互场景分析

ADC驱动支持多种转换场景，下面详细分析几种典型场景的交互序列：

4.1.1 软件触发的单次转换，带通知

该场景是最基本的使用模式，应用程序通过软件API调用启动转换，并通过通知回调获知转换完成：

1. 应用程序调用Adc_Init初始化ADC驱动
2. 调用Adc_SetupResultBuffer设置结果缓冲区
3. 调用Adc_EnableGroupNotification启用通知机制
4. 调用Adc_StartGroupConversion启动转换
5. ADC硬件完成转换并触发中断
6. ADC驱动保存结果并调用应用程序提供的通知回调
7. 应用程序可以通过Adc_ReadGroup读取转换结果

4.1.2 硬件触发的单次转换，流式访问

这种场景适用于需要外部事件触发的转换，如定时器溢出或外部输入边沿：

1. 应用程序启用硬件触发源（Adc_EnableHardwareTrigger）
2. 硬件事件发生时自动启动转换
3. 转换完成后，结果存储在流式缓冲区中
4. 应用程序可以通过Adc_GetStreamLastPointer获取最新结果指针
5. 完成使用后，应用程序禁用硬件触发（Adc_DisableHardwareTrigger）

4.1.3 连续转换模式

连续转换模式适用于需要持续监控模拟信号的场景：

1. 应用程序启动连续转换（Adc_StartGroupConversion）
2. ADC硬件自动重复执行通道组转换
3. 每轮转换完成后更新缓冲区并可能触发通知
4. 应用程序可随时读取最新结果
5. 需要停止时调用Adc_StopGroupConversion

4.2 错误处理机制

ADC驱动实现了两级错误处理机制：

1. 开发错误：在开发阶段检测到的错误，如无效参数、API使用顺序错误等，通过DET模块报告
2. 运行时错误：在运行时检测到的错误，如硬件故障等，通过DEM模块报告

常见的开发错误包括：

• 驱动未初始化就调用API（ADC_E_UNINIT）
• 使用无效的组ID（ADC_E_PARAM_GROUP）
• 组已在转换中再次启动（ADC_E_BUSY）
• 触发源或转换模式配置错误（ADC_E_WRONG_TRIGG_SRC、ADC_E_WRONG_CONV_MODE）

---

5. 总结

AUTOSAR ADC驱动模块是连接应用软件和ADC硬件的桥梁，它通过标准化的接口和灵活的配置机制，使上层软件能够方便地利用ADC硬件资源，同时屏蔽了底层硬件的差异性。

该模块的核心特性包括：

• 资源管理：基于通道组的ADC资源管理和访问机制
• 多转换模式：支持单次转换和连续转换模式
• 多触发源：支持软件触发和硬件触发源
• 灵活访问：支持单一访问和流式访问模式
• 错误管理：完善的错误检测和处理机制
• 电源管理：可选的低功耗状态管理

通过状态机实现精确的转换控制，通过标准化的序列交互确保正确的操作流程，ADC驱动为AUTOSAR系统提供了可靠的模拟信号采集能力，为各种应用场景提供支持。
