Vivado生成HDL例化模板

下面这种方式其实并不好用，每次都要先点击’Open Elaborated Design’后才能使用（很慢），而且生成的例化模板接口顺序也并不是按照原始HDL中的接口顺序，用了一次后基本就没再用过，所以就自己写了一个生成例化文件的Python 脚本。

详见：生成Verilog HDL例化模板

-----------------------------以下是原文-----------------------------------

  在ISE的开发中，可以很方便的生成HDL文件的例化模板，但vivado中，很多同学并没有找到这个功能，其实功能还是有的，只不过在vivado中很多功能可以通过tcl脚本实现，因为Xilinx就把这些功能从图形化中去除了。下面我们看vivado中怎么生成HDL的例化模板。

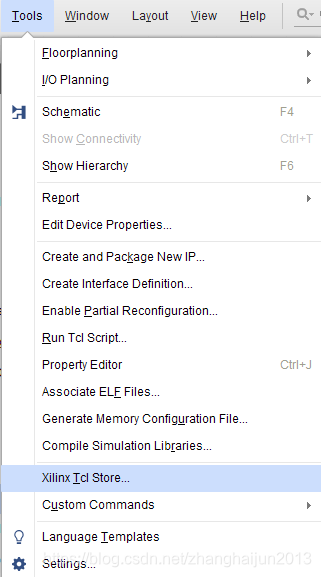

1. 首先要安装Design Utilities, 点击Tools->Xilinx Tck Store选项，如下图所示。

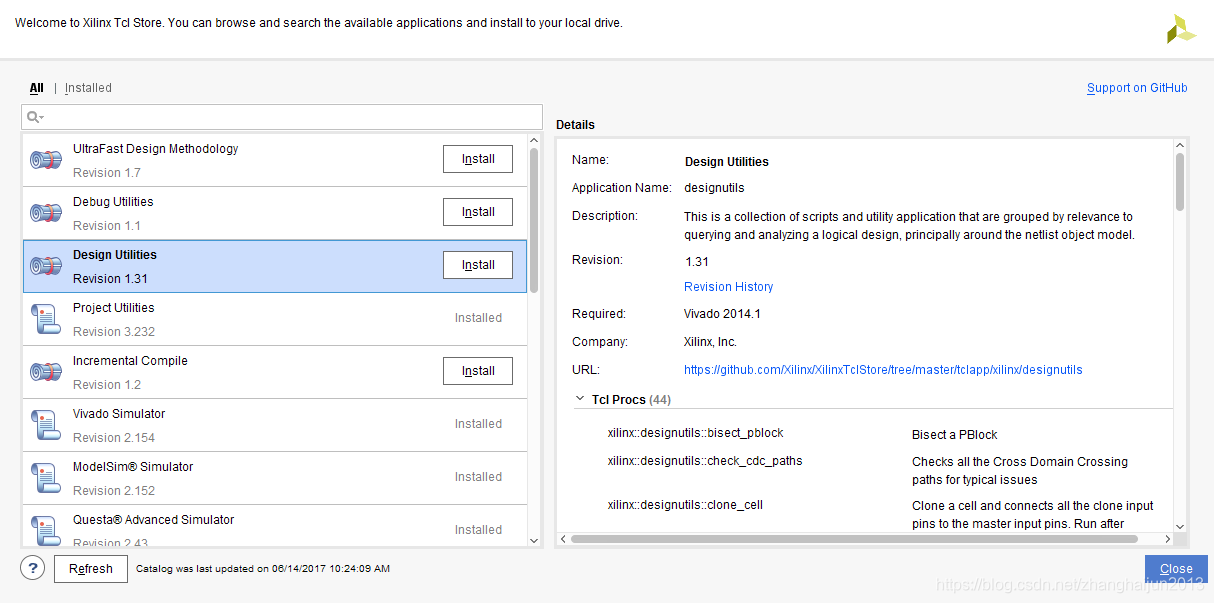

2. 点击Install, 安装Design Utilities,如下图所示。

之后再生成例化模板时就不需要再安装了，直接进行下面的步骤就行。

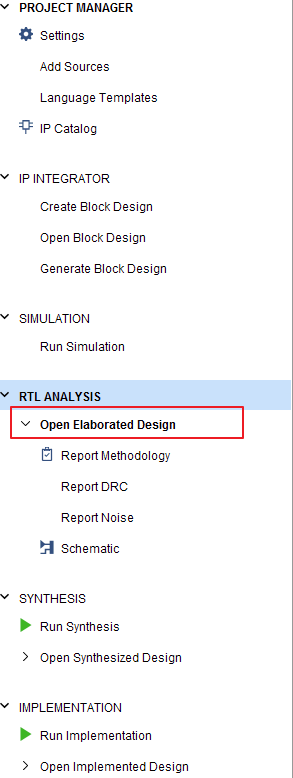

3. 把要生成例化模板的HDL文件设置为top文件，并点击Open Elaborated Design，如下图所示。

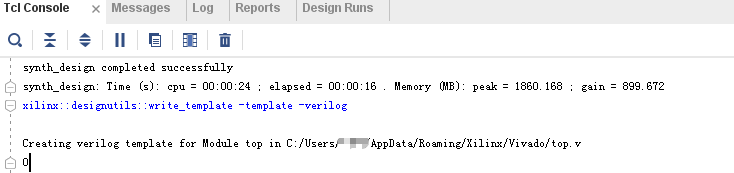

4. 在Tcl Console中执行xilinx::designutils::write_template -template -verilog指令，就可以看到下图4所示，根据提示内容，去对应位置找到生成的例化模板文件即可。

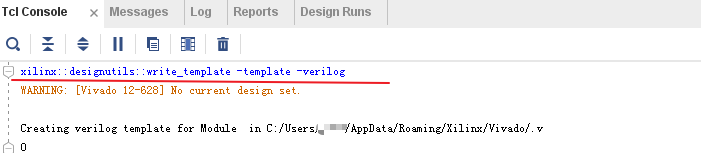

如果没有执行第3步操作，就会出现下面的情况

可以看出，提示了Warning，并且生成了一个没有名字的.v文件。如果打开文件的话，会发现文件中并没有有用内容。

好，到这里，就已经正确生成了HDL例化模板了。但每次都需要输入tcl指令还是略显麻烦，我们可以设置一个tcl的按钮，一键生成。操作如下：

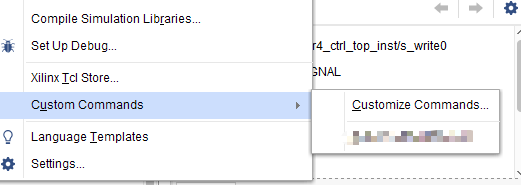

点击Tools->Custom Commands->Customize Commands，如下图6所示。

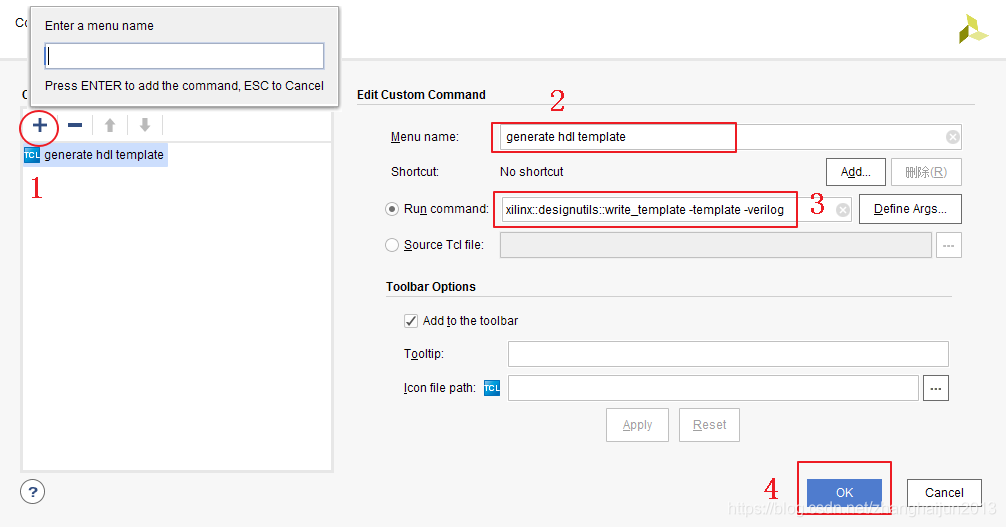

进去之后，按照下图的操作步骤，生成tcl指令。

操作完后，就可以在vivado的菜单栏中看到tcl的按钮标志，如下图8所示。

以后在敲指令的步骤就可以替代为直接点击该按钮即可。

OK，以上就是全部操作步骤了。但这种方式生成的例化模板，是按照接口类型排序的，前面是input,中间是output，最后是inout，并不是按照我们原始的端口排序，这可能会造成一点不便。
