分析BVH文件中来判断 崴脚等异常步态识别方法 人工智能机器人

异常步态的视频

https://www.bilibili.com/video/BV11V4y117bW/?vd_source=efbefa737a60b2966747a4383eed8b09

在BVH文件中判断行动异常（如崴脚）与正常步态的差异，主要通过分析骨骼关节的运动数据（旋转角度、位置变化、时序特征等）。以下是具体方法和步骤：

---

1. 理解BVH文件结构

BVH文件包含两部分：

• 层级结构（HIERARCHY）：定义骨骼父子关系和初始姿态。
• 运动数据（MOTION）：逐帧记录每个关节的旋转欧拉角（可能包含位置偏移）。

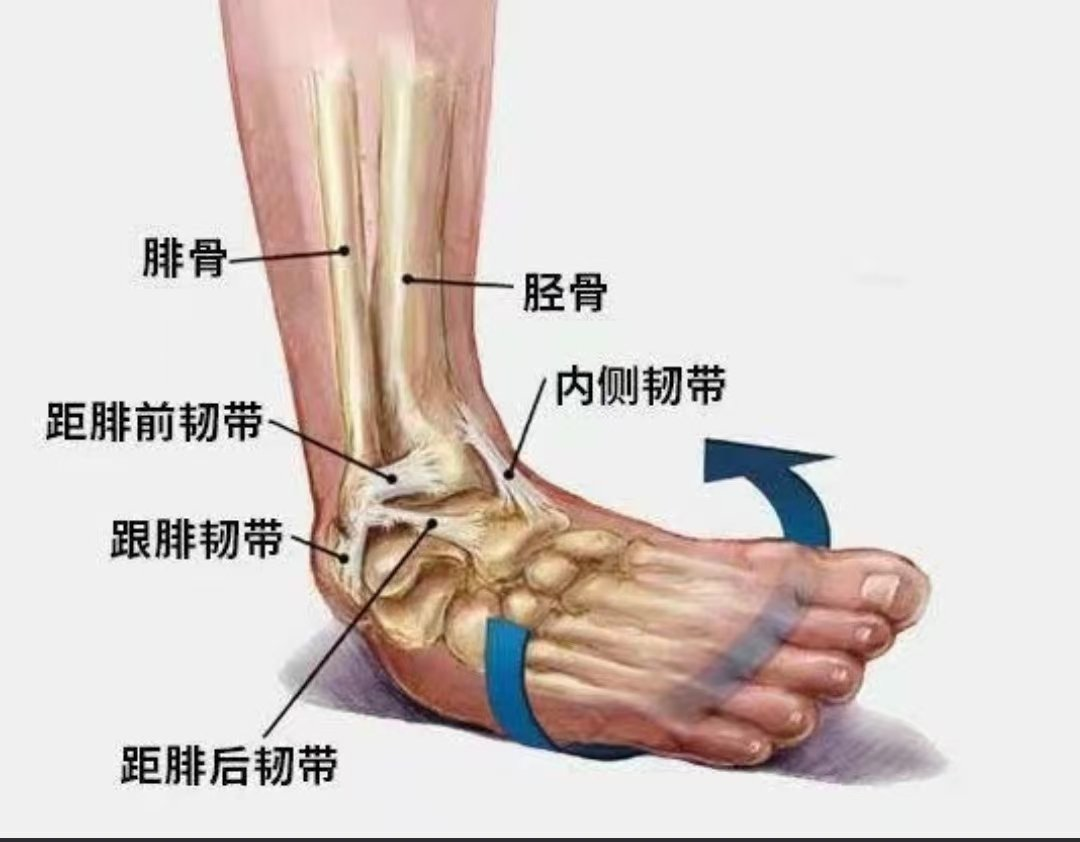

崴脚的关键关节：

• 踝关节（如 lAnkle/rAnkle）
• 髋关节（如 lHip/rHip）
• 膝关节（如 lKnee/rKnee）

---

2. 核心异常指标（崴脚 vs 正常）

(1) 踝关节旋转角度异常

• 正常步态：踝关节在矢状面（X/Z轴）为主运动（背屈/跖屈）。
• 崴脚时：
  • 额状面（Y轴）出现异常内翻（内翻角度显著增大）。
  • 示例：右踝关节Y轴旋转值持续 > 15°（内翻）可能标志崴脚。

  # 伪代码：检测异常内翻（假设Y轴为内翻/外翻）
  if ankle_rotation_y > 15:  # 阈值需根据实际数据校准
      print("异常内翻警告")


(2) 关节运动范围（ROM）差异

• 正常踝关节ROM：
  • 矢状面：背屈 10°~20° / 跖屈 40°~50°
  • 额状面：内翻/外翻角度极小（< 5°）。
• 崴脚时：
  • 额状面活动度突然增大（内翻角度超阈值）。
  • 矢状面活动度可能减小（因疼痛限制跖屈）。

(3) 左右不对称性

• 计算双踝关节运动差异：

  asymmetry = abs(left_ankle_y - right_ankle_y)  # Y轴内翻角度差
  if asymmetry > 10:  # 阈值示例
      print("步态不对称")


(4) 时序特征分析

• 支撑期异常：崴脚侧支撑时间缩短（通过足部关节点Z轴高度判断触地相位）。
• 摆动期异常：患侧摆动幅度降低（髋/膝活动度下降）。

---

3. 实现步骤（代码示例）

步骤1：解析BVH文件

使用Python库（如 bvh-tool）加载数据：

from bvh import Bvh

with open('walk.bvh') as f:
    mocap = Bvh(f.read())
# 获取右踝关节的旋转数据
right_ankle_rots = mocap.frames_joint_channels('rAnkle', ['Xrotation','Yrotation','Zrotation'])

步骤2：预处理数据

• 滤波降噪（如卡尔曼滤波）。
• 归一化处理（消除个体差异）。

步骤3：关键指标计算

# 计算右踝内翻角度（Y轴）的峰值
import numpy as np
ankle_y = np.array([frame[1] for frame in right_ankle_rots])  # 假设Y轴是第二通道
max_inversion = np.max(ankle_y)

# 检测连续异常帧（持续内翻）
abnormal_frames = np.where(ankle_y > 15)[0]
if len(abnormal_frames) > 10:  # 连续10帧异常
    print("崴脚高风险")

步骤4：步态周期分割

• 基于脚跟位置（lHeel/rHeel）：

  heel_z = np.array(mocap.frames_joint_channels('rHeel', 'Zposition'))
  # 找最低点（触地时刻）
  heel_strikes = np.where(heel_z < threshold)[0]


步骤5：动态时间规整（DTW）

比较正常与异常步态的关节角度序列差异：

from dtaidistance import dtw
distance = dtw.distance(normal_ankle_y, abnormal_ankle_y)
if distance > threshold:
    print("异常步态")

---

4. 可视化验证

• 工具：Matplotlib / Blender
• 绘制：
  • 踝关节Y轴角度时序曲线（标注异常段）。
  • 3D骨骼运动重放（观察踝关节内翻瞬间）。

(示意图：正常踝轨迹 vs 崴脚内翻轨迹)

---

5. 高级方法

• 机器学习分类器：
  • 特征：关节角度均值/方差、不对称指数、相位差。
  • 模型：SVM、LSTM（时序分类）。
• 生物力学模型：
  计算踝关节受力（需结合地面反作用力数据）。

---

关键阈值参考（需实测校准）

指标	正常范围	崴脚异常阈值
踝关节内翻角度	< 5°	> 15°
左右踝角度不对称	< 3°	> 8°
患侧支撑期占比	~60% 步态周期	< 50%

---

总结：崴脚的BVH特征核心是踝关节额状面内翻角度异常增大，辅以支撑期缩短、左右不对称等指标。建议结合临床步态分析工具（如OpenSim）进行生物力学验证。

在计算机视觉和运动分析领域，使用骨骼动画（BVH，Biovision Hierarchy）文件来分析人体的运动是非常常见的。BVH文件是一种用于描述3D动画骨架结构的文件格式，广泛应用于动画制作、运动捕捉和虚拟现实等领域。如果你想使用BVH文件来识别崴脚等异常步态，可以采取以下步骤：

1. 理解BVH文件

首先，需要熟悉BVH文件的格式和结构。一个典型的BVH文件包含以下部分：

Hierarchy：定义了骨骼的层级结构。

Motion：包含了随时间变化的关节位置数据。

2. 解析BVH文件

使用编程语言（如Python）和相应的库（如bpy用于Blender的Python API，或者pybvh）来解析和读取BVH文件。这将允许你提取关节的位置和旋转数据。

import pybvh

加载BVH文件

bvh = pybvh.read(‘path_to_your_file.bvh’)
3. 提取关键信息

从解析的BVH数据中提取与步态相关的关键信息，如脚踝的位置和旋转。通常，脚踝（通常标记为踝关节或类似术语）是检测异常步态（如崴脚）的重要部位。

假设’踝关节’是其中一个关节名

ankle_joint = bvh.find(‘踝关节’)
if ankle_joint:
frames = ankle_joint.frames # 获取所有帧的关节数据
4. 分析步态数据

根据脚踝的位置和旋转数据，分析步态是否异常。常见的异常步态如崴脚可能表现为脚踝的不正常旋转或位置偏移。你可以通过计算脚踝在特定帧的旋转角度或位置与正常步态的偏差来识别异常。

import numpy as np

计算脚踝旋转角度或位置变化

rotation_changes = np.diff(frames[:, :3]) # 示例：计算旋转变化，具体取决于你的关节数据结构
position_changes = np.diff(frames[:, 3:]) # 计算位置变化
5. 设定阈值和检测异常

设定合适的阈值来判断脚踝的旋转或位置变化是否异常。这通常需要基于正常步态数据的统计分析来设定。例如，如果一个正常的步态中脚踝的旋转角度不应该超过某个阈值，任何超过这个阈值的旋转都可能指示异常。

threshold = np.radians(10) # 例如，10度的旋转阈值
anomalies = rotation_changes > threshold
6. 可视化结果

为了更好地理解分析结果，可以将正常和异常的步态可视化。使用matplotlib或类似的库来绘制脚踝的位置和旋转随时间的变化图。

import matplotlib.pyplot as plt

plt.plot(frames[:, 0], rotation_changes) # 绘制旋转变化图
plt.axhline(y=threshold, color=‘r’, linestyle=‘–’) # 画出阈值线
plt.show()
7. 迭代优化和验证

最后，根据识别出的异常进行迭代优化分析方法，可能需要收集更多的正常和异常步态数据来调整阈值或改进分析算法。此外，验证方法的有效性通常涉及与临床数据或专家判断的对比。

通过上述步骤，你可以利用BVH文件来识别崴脚等异常步态，并为进一步的运动分析和康复提供支持。

这段代码的目的是通过分析脚踝的旋转角度和位置变化来检测异常步态。以下是对代码的详细解释：

1. 计算旋转变化和位置变化

rotation_changes = np.diff(frames[:, :3])  # 示例：计算旋转变化
position_changes = np.diff(frames[:, 3:])  # 计算位置变化

frames 数据结构

• 假设 frames 是一个二维数组，其中每一行表示一个时间点的测量数据。
• 假设 frames 的前 3 列表示旋转角度（例如，分别对应 X、Y、Z 轴的旋转角度），后 3 列表示位置坐标（例如，分别对应 X、Y、Z 轴的位置）。
• 例如：

  frames = [
      [roll1, pitch1, yaw1, x1, y1, z1],
      [roll2, pitch2, yaw2, x2, y2, z2],
      [roll3, pitch3, yaw3, x3, y3, z3],
      ...
  ]


np.diff 的作用

• np.diff 是 NumPy 的一个函数，用于计算数组中相邻元素的差值。
• np.diff(frames[:, :3]) 计算旋转角度的变化。例如，rotation_changes[0] 表示从第一个时间点到第二个时间点的旋转角度变化。
• np.diff(frames[:, 3:]) 计算位置的变化。例如，position_changes[0] 表示从第一个时间点到第二个时间点的位置变化。

2. 设定阈值和检测异常

threshold = np.radians(10)  # 例如，10度的旋转阈值
anomalies = rotation_changes > threshold

阈值设定

• threshold = np.radians(10)：将阈值设置为 10 度，并将其转换为弧度（因为旋转角度通常是以弧度为单位处理的）。
  • np.radians 是 NumPy 的函数，用于将角度转换为弧度。例如，np.radians(10) 的结果约为 0.1745 弧度。

异常检测

• anomalies = rotation_changes > threshold：通过比较旋转变化是否超过阈值来检测异常。
  • rotation_changes 是一个二维数组，每一行表示一个时间点的旋转变化（3个值分别对应 X、Y、Z 轴的旋转变化）。
  • anomalies 是一个布尔数组，其中 True 表示旋转变化超过了阈值，False 表示没有超过。
  • 例如：

    rotation_changes = [
        [0.05, 0.03, 0.02],  # 第1个时间点到第2个时间点的旋转变化
        [0.18, 0.01, 0.04],  # 第2个时间点到第3个时间点的旋转变化
        ...
    ]
    threshold = 0.1745
    anomalies = [
        [False, False, False],  # 第1个时间点到第2个时间点没有异常
        [True, False, False],   # 第2个时间点到第3个时间点的X轴旋转异常
        ...
    ]


3. 代码总结

这段代码的核心逻辑是：

1. 计算旋转和位置的变化：通过 np.diff 计算相邻时间点之间的旋转和位置变化。
2. 设定阈值：根据正常步态数据的经验值（例如，10度的旋转阈值）设定一个合理的阈值。
3. 检测异常：通过比较旋转变化是否超过阈值，标记出异常的时间点。

4. 应用场景

• 这种方法可以用于步态分析，例如检测异常步态（如脚踝扭伤、关节疾病等）。
• 通过分析旋转和位置变化，可以识别出不符合正常步态模式的异常行为。

5. 可能的改进

• 多维阈值：可以为每个轴（X、Y、Z）分别设定不同的阈值，因为不同方向的旋转可能有不同的正常范围。
• 动态阈值：根据正常步态数据的统计分布（如均值和标准差）动态设定阈值，而不是固定值。
• 位置变化异常检测：除了旋转变化，也可以对位置变化设置阈值，检测位置的异常变化。

希望这段解释对你理解代码有所帮助！
