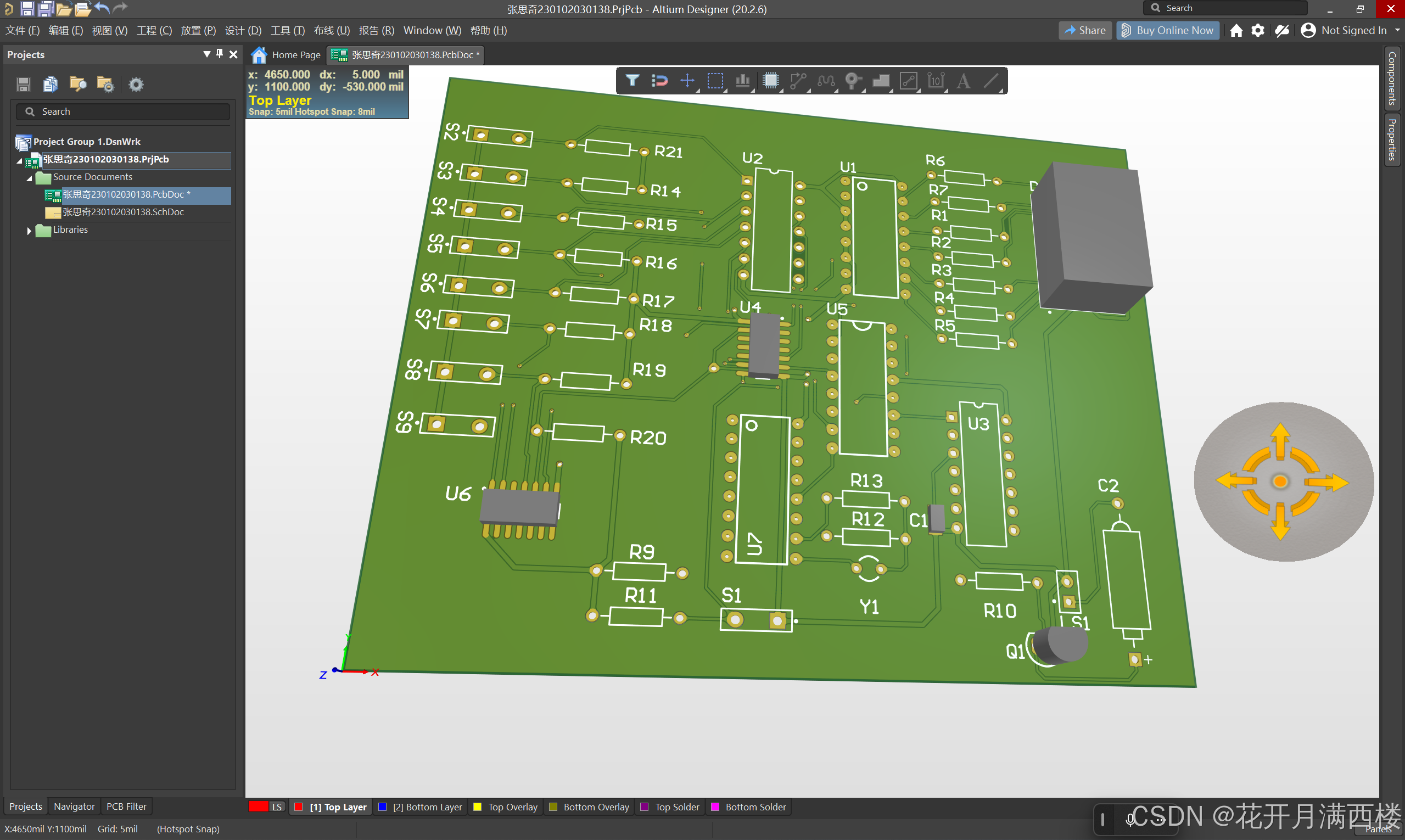

电子线路绘制进阶版【8路抢答器】PCB封装+项目完善！！！

已于 2025-06-03 19:41:38 修改
阅读量154 收藏
点赞数 2
CC 4.0 BY-SA版权
分类专栏： AD电子线路绘制 文章标签： AD 电子线路绘制
于 2025-06-03 19:37:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhang_sqi/article/details/148407885

目录

PCB封装

一、更新原理图库

二、摆放布局

三、手动布线

四、泪滴

五、覆铜

PCB封装

一、更新原理图库

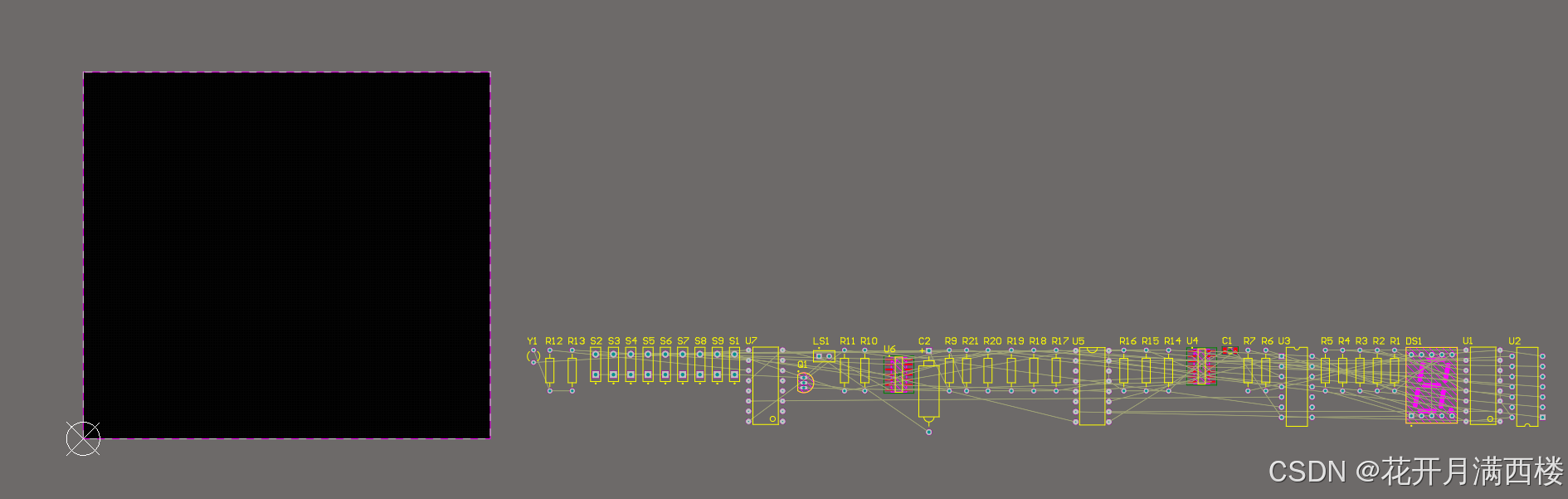

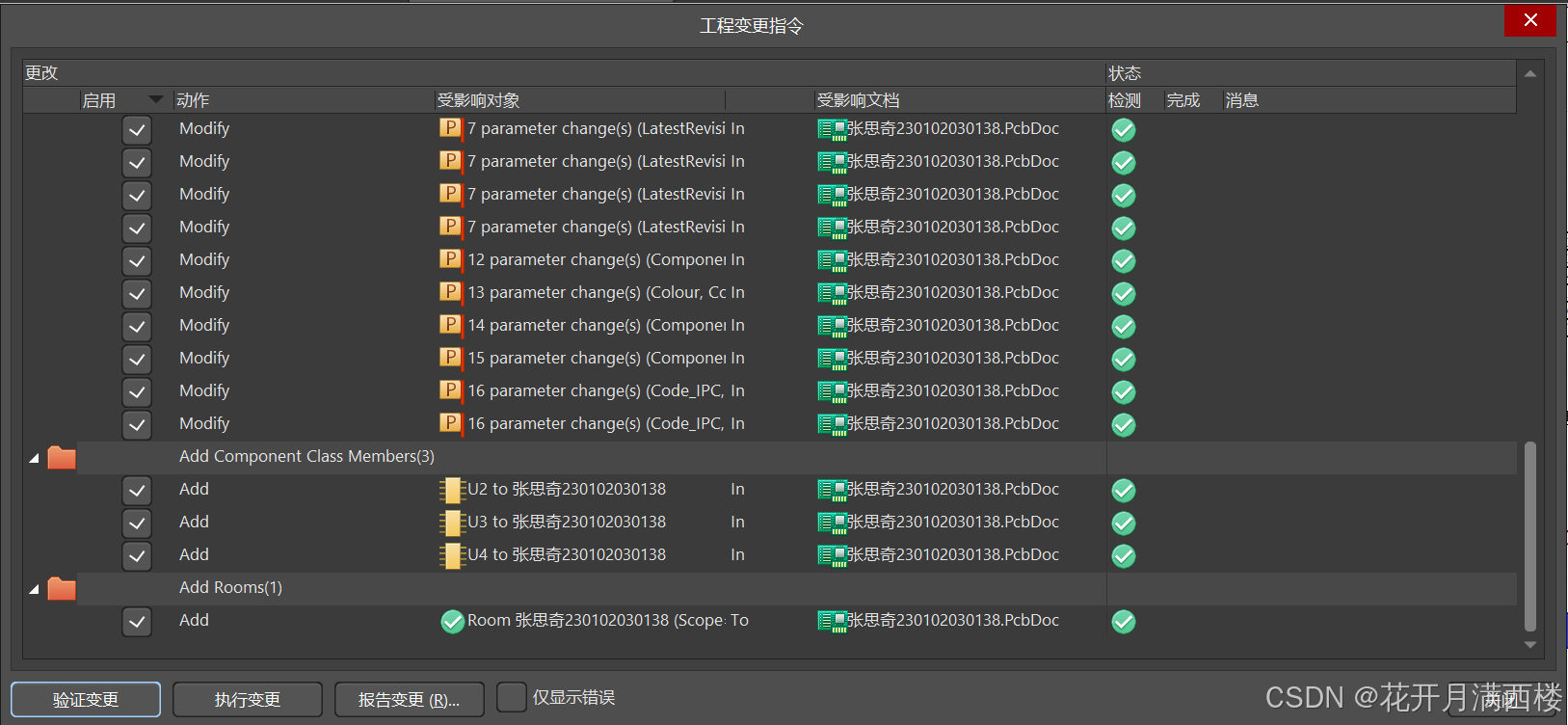

验证变更后不报错进行执行变更

图纸的长为400mil 宽为320mil。

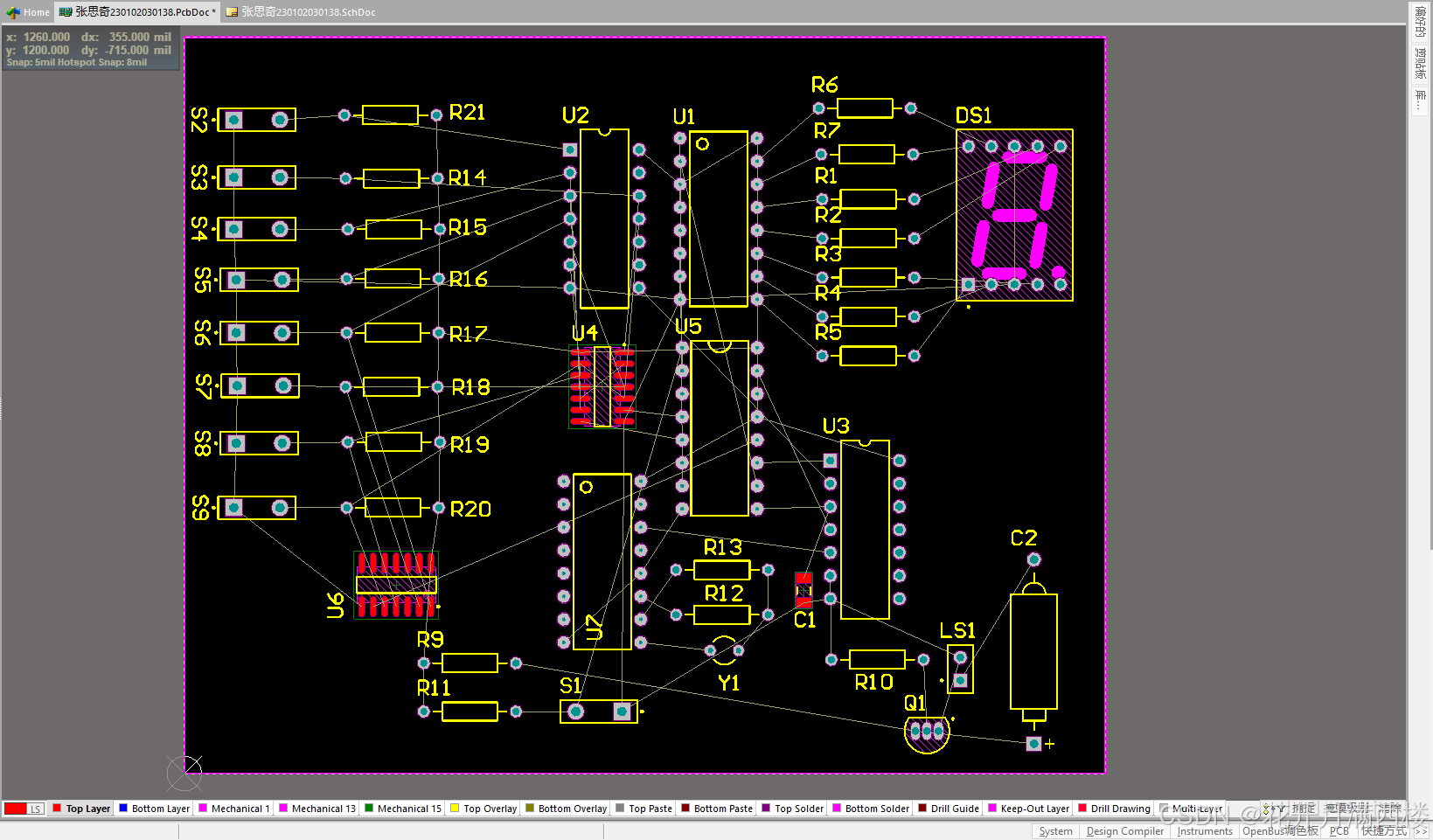

二、摆放布局

摆放仅供参考，若有更加高效的布局方式可根据自己的来布局。

三、手动布线

尽量不要使用自动布线，自动布线可能会导致：

1.路径优化不足

2.缺乏设计灵活性

3.忽视电气特性

四、泪滴

工具里找到泪滴

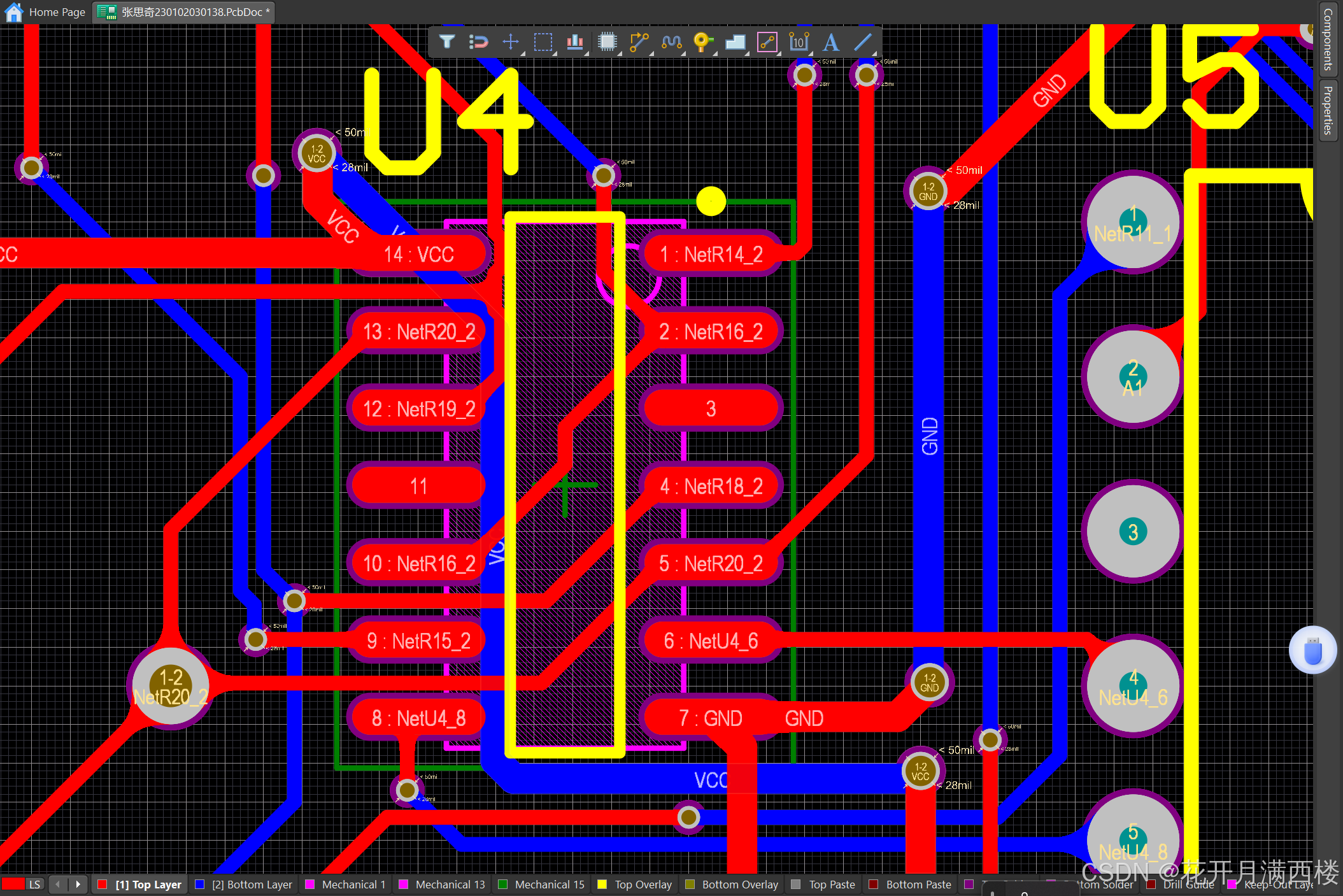

出现如下报错：

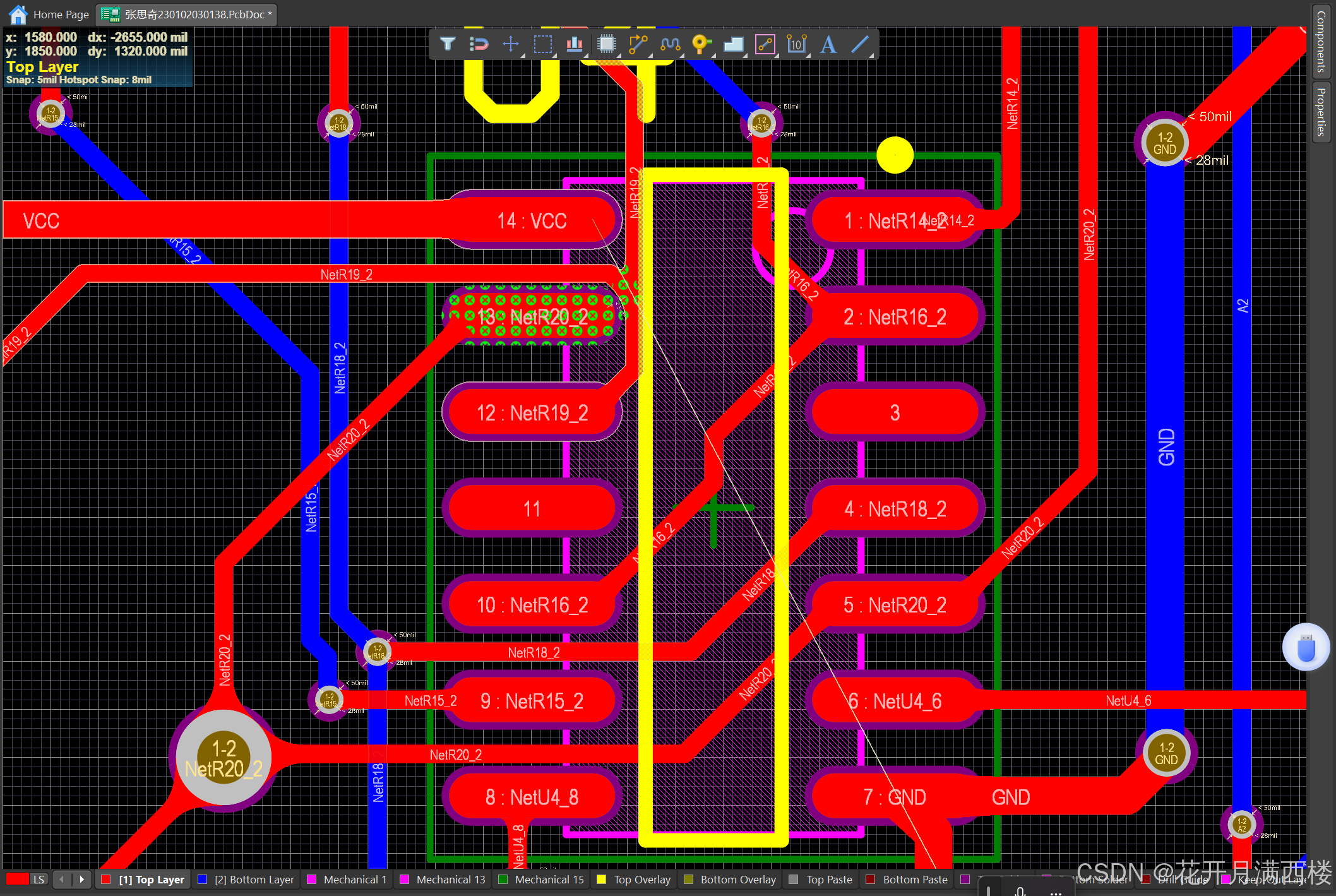

进行调整和重新连线

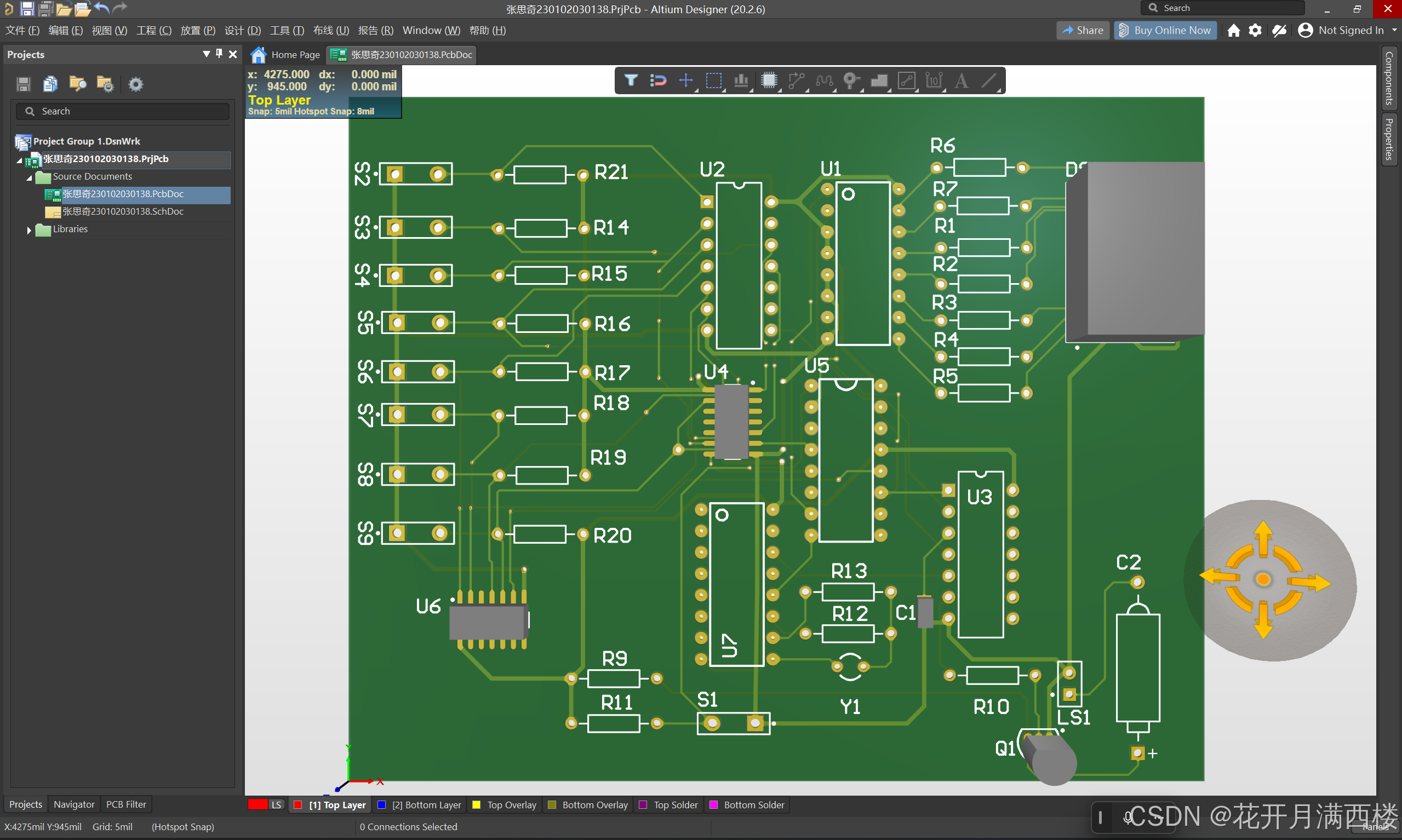

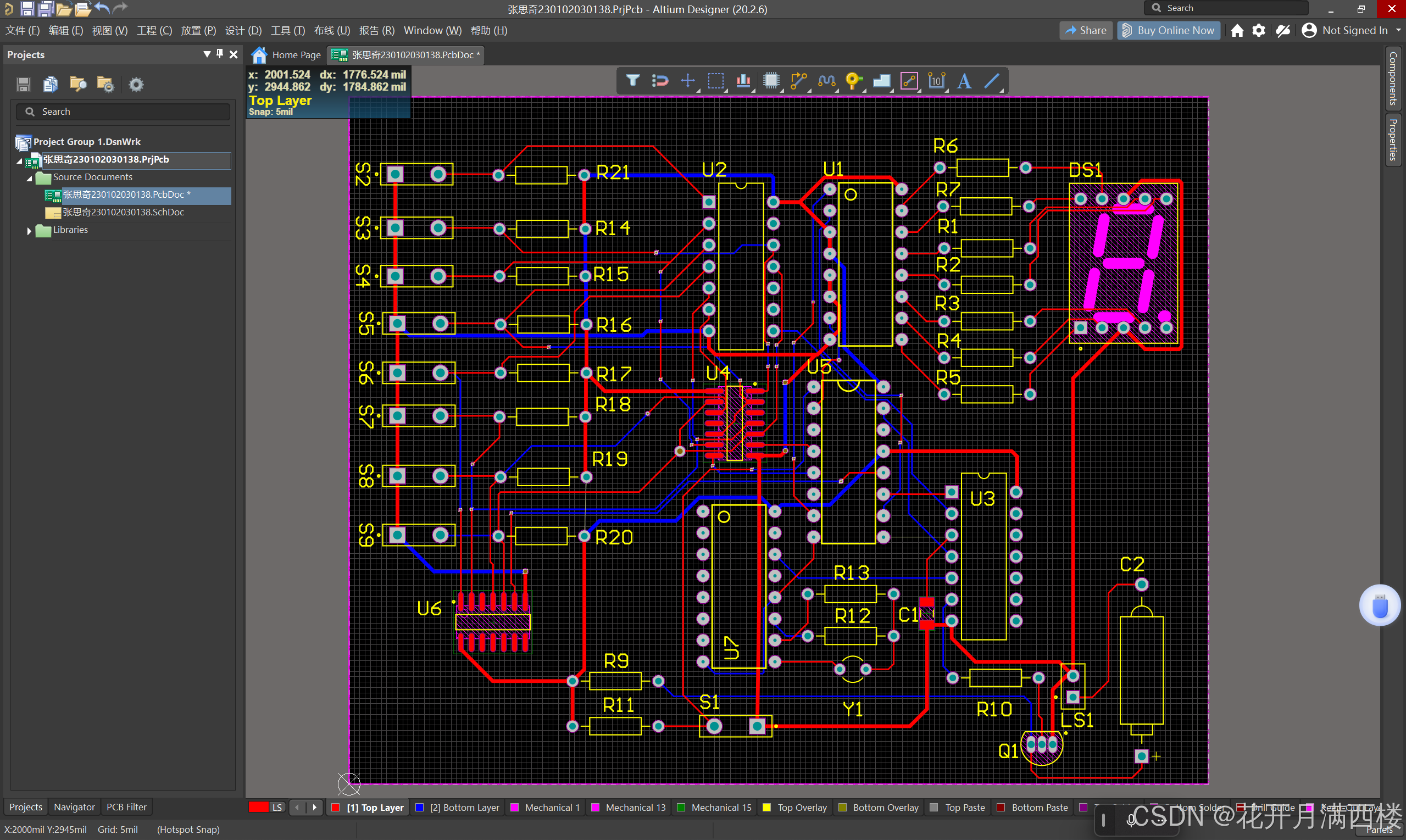

最终效果

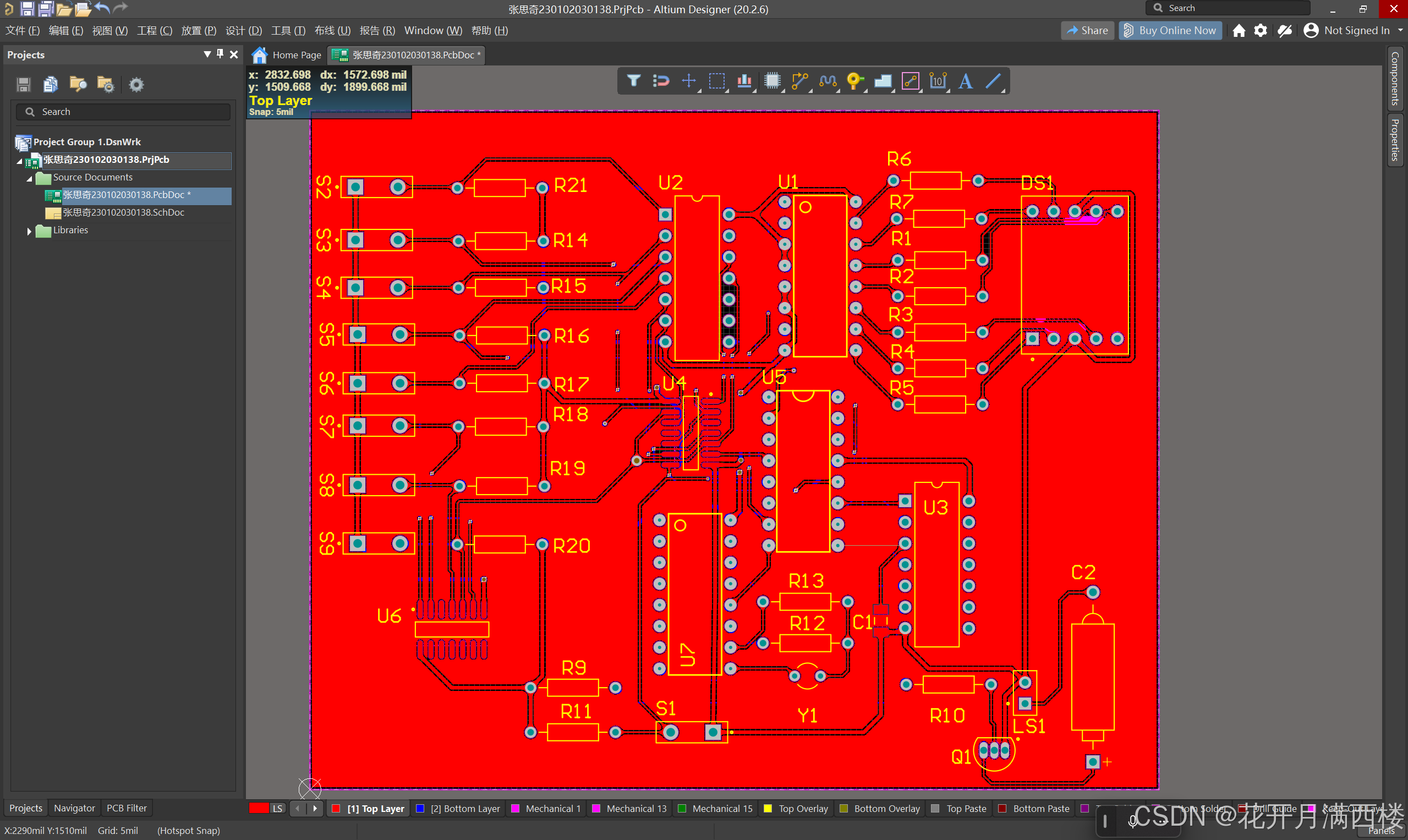

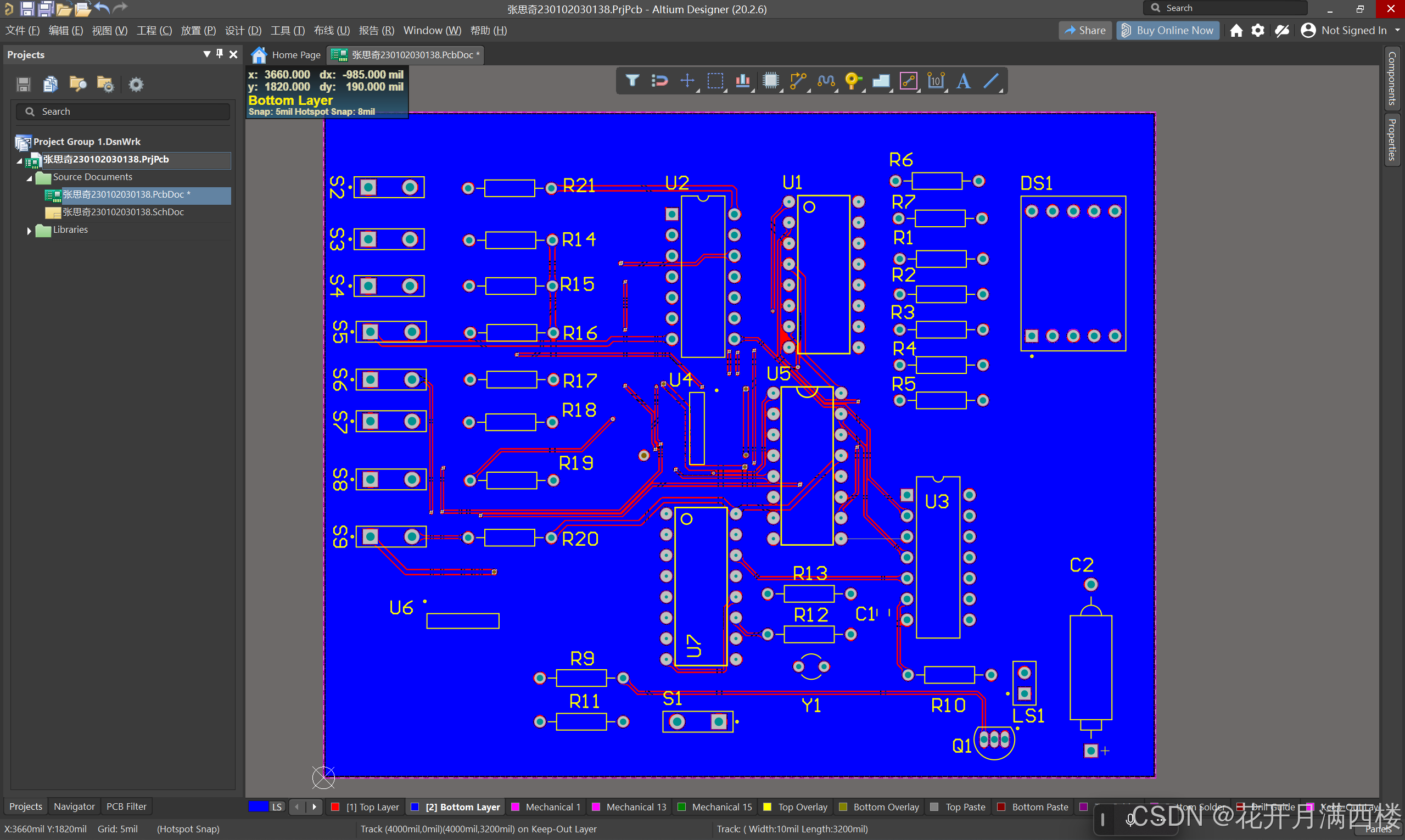

五、覆铜

感谢各位读者的阅读！希望大家给出一键三连，多多支持原创。有错误和不解的地方，欢迎各位读者在评论区讨论，我也会不断学习不断改进，做出更加优质的作品！！！
