本文介绍了MAX30208CLB+作为医疗级无线电子体温计方案的核心芯片，其具备±0.1°C的高精度和低功耗特性。内容涵盖芯片的功能图、关键特性和引脚定义，详细阐述了I2C通信协议的启动、停止及应答条件，还提供了应用电路和多点级联电路图，以及初始化和读写注册的程序代码。

医疗级无线电子体温计方案套芯片
MAX30208+nRF52823+
±0.1°C精度、I2C接口数字温度传感器
【备货信息】
MAX30208CLB+ UDFN 10 pin
MAX30208CLB+T UDFN 10 pin

【Functional Diagram】

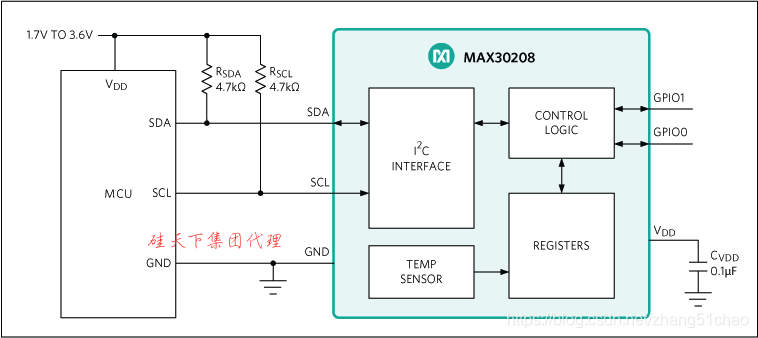

在这里插入图片描述
【关键特性】
高准确度、高精度
±0.1°C精度@ +30°C至+50°C
±0.15°C精度@ +0°C至+70°C
低功耗
1.7V至3.6V工作电压
67μA测量期间工作电流
0.5μA待机电流
15ms积分时间
小尺寸
2mm x 2mm x 0.75mm、10引脚薄型LGA封装
安全性和合规性
高、地温报警
数字接口
可配置转换温度输入引脚
可配置中断输出引脚
32字FIFO，用于温度数据
提供4个I2C地址——根据需求可提供更多地址
唯一的ROM ID，支持NIST溯源性

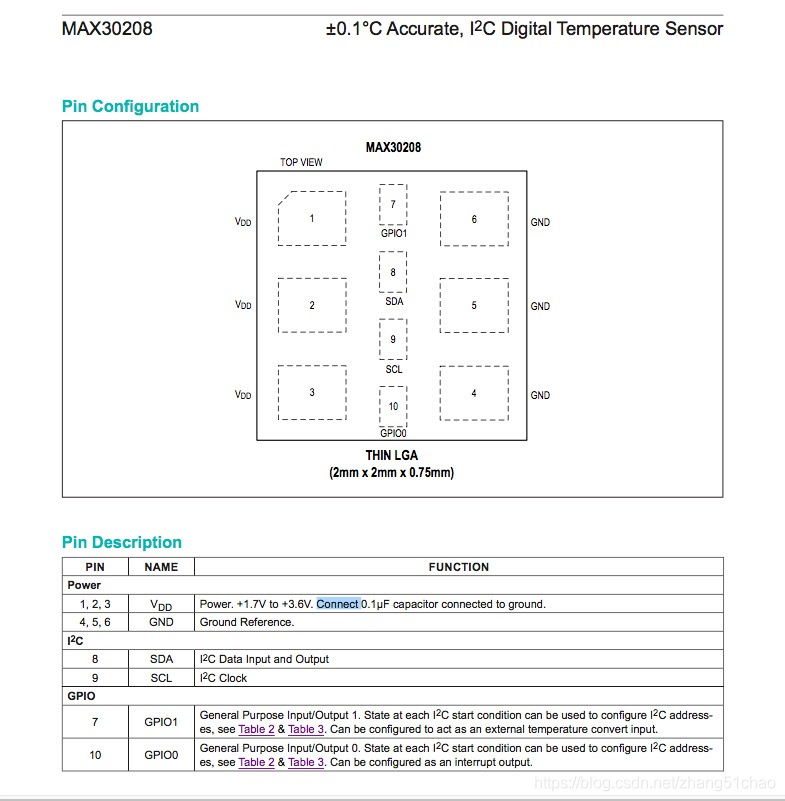

【引脚定义】
在这里插入图片描述
【焊接注意】
这个类似BGA了，要用锡丝，锡珠，助焊剂，热风枪等工具：
开个钢网刷个锡膏，镊子夹起来摆好，不要手抖，热风枪反面加热下

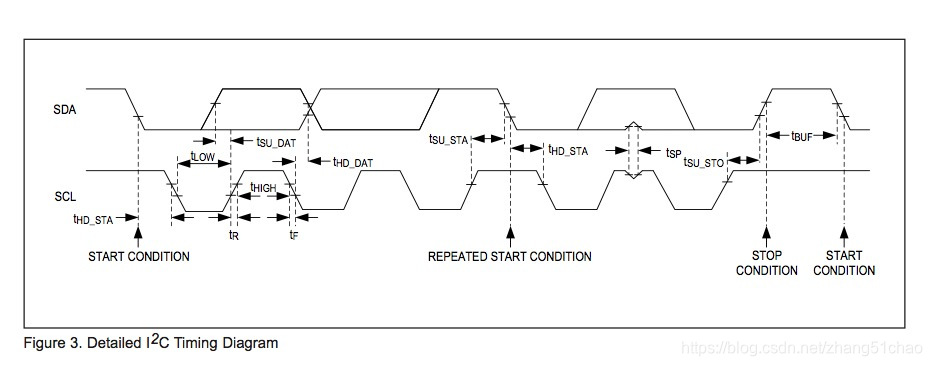

【时许图】

详细的时序图如图3所示。位转移在每个SCL周期中传输一个数据位。在SCL脉冲的高周期内，SDA的数据必须保持稳定。SCL高时SDA的变化是控制信号（请
