新唐DALI2方案


DALI 介紹

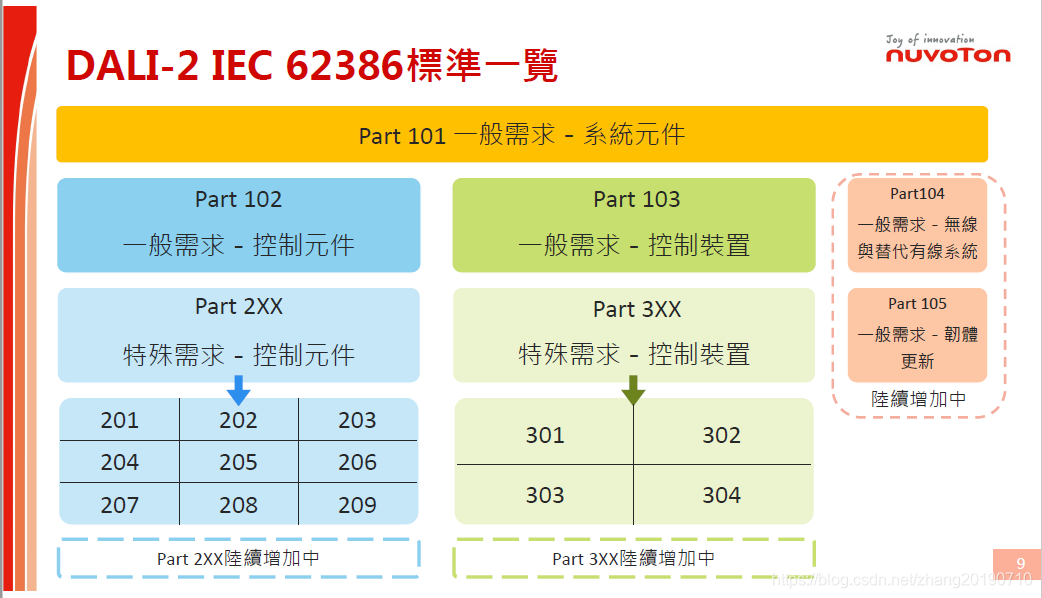

• IEC 62386國際標準下規範的照明控制通訊協定
• 對照明裝置的電子鎮流器進行控制、配置與查詢
• DALI‐2源於2014年底推出的IEC 62386版本2
• 由Digital Illumination Interface Alliance (DiiA)聯盟推廣、維護與認證
• 適合應用
‐ 大樓室內照明：可提供傳感器控制燈具的亮度或色溫
‐ 展演廳照明：可提供場景、調光、混光效果設置
DALI-2 介紹在这里插入图片描述
• 在16 V總線上
‐ 訊號以曼徹斯特編碼轉為差動訊號
‐ 做1200bps的非同步、半雙工的通訊
‐ 高電平範圍：9.5 ~ 22.5 V
‐ 低電平範圍：‐6.5 V ~ 6.5 V
6
抗雜訊能力強，可沿主電纜或多芯纜線佈線。
DALI總線可長達300公尺

新唐的DALI‐2方案帶給客戶的優勢
• 內建硬體除法器的32‐bit Cortex‐M0 MCU
‐ 硬體除法器可大幅縮短調光功能運算時間，滿足通訊及時回應
• 提供完整測試的庫函數專案計劃
‐ 減少客戶開發測試時間至少3個月
‐ 方便客戶2次開發
• 提供USB 主機的參考電路和相關的PC 軟件程式原始碼
‐ 支援相關的DALI ‐2 命令，客戶不用再外購主機
‐ 開發過程的除錯工具，方便客戶製作量產測試製具
