一、DALI-2 DT1 应急电源模块概述
锐科光电的 RK-DALIT1-V1 DALI-2 DT1 应急电源模块，符合IEC62386-102 和 IEC62386-202（DT1）标准协议，采用了原装进口单片机芯片，完美兼容 TRIDONIC（锐高）、OSRAM（欧司朗）、PHILIPS（飞利浦）等国际知名品牌的 DALI 控制系统。本 DALI 应急电源模块把国际标准 DALI 协议信号转换成PWM 信号，应用于 LED 应急电源上，实现 DALI 系统控制方式。支持工作模式切换、功能测试、持续时间测试和状态指示等应急电源功能。同时具备高压防误接、故障检测等功能。

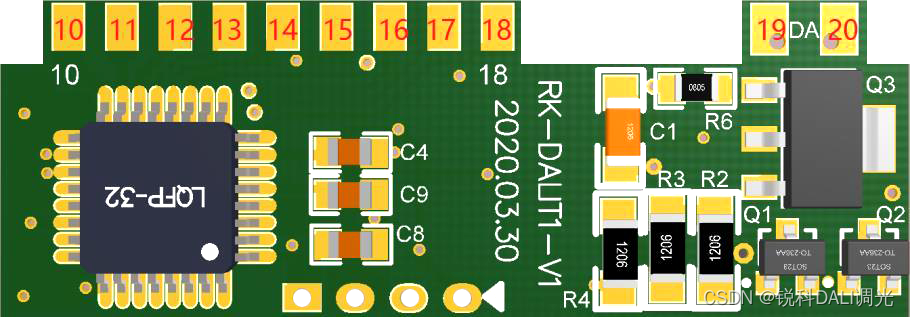

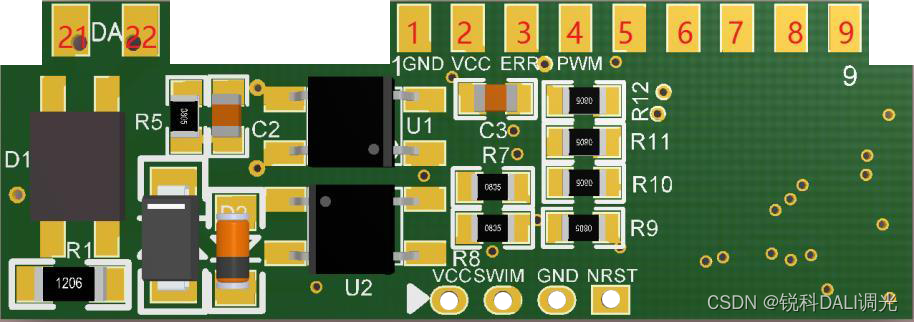

二、模块图示

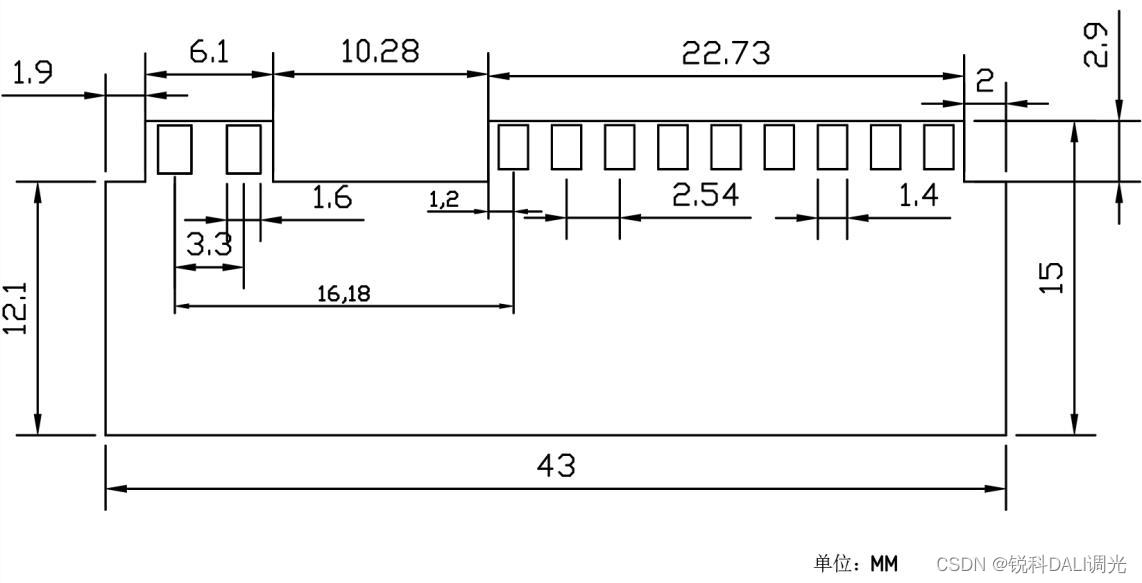

应急电源实物模块尺寸：43mm X 15mm X 1.2mm
三、引脚说明
| 引脚 | 标识 | 说明 | 电气参数 |
| 1 | GND | 电源输入地 | GND |
| 2 | VCC | 单片机供电，DC 5V | DC 5V，恒压，纹波小于 100mV。 |
| 3 | Lamp Failure | 输入，灯故障（开路、短路）检测引脚 | 低电平：灯正常（接上灯具、不短路）； 高电平：灯故障（开路或者短路）；板件内已对地下拉 10K 电阻。 |
| 4 | LED PWM | 输出，PWM 调光输出信号引脚 | 5V PWM 信号，1KHz(频率和最小值可以定制)，用于调光或者开关 控制。 |
| 5 | Green LED | 输出，GREEN 指示灯 正极 | 外接双色指示灯绿色的正极。 高电平：亮灯。 低电平：关灯。 |
| 6 | Red LED | 输出，Red 指示灯正极 | 外接双色指示灯红色的正极。 高电平：亮灯。 低电平：关灯。 |
| 7 | —— | 保留（预留 Yellow LED） | |
| 8 | Test Button | 输入，功能测试按钮开关 | 内部有 5V 上拉。 高电平：未按下开关。 低 电 平 ： 按 下 开 关 。 短 按100ms-1s，启动 1 次功能测试。 |
| 9 | AC Power Control | 输出，电源输入开关控制，用于控制进入充电模式还是放电模式 | 高电平：通过控制继电器接通电源输入，进入充电模式；低电平：通过控制继电器主动断开电源输入，进入电池放电模 式。 |
| 10 | Battery Voltage Detect | AD 输入，电池电压采样 | AD 采 集 电 池 的 电 压 Vbat 。 Vbat>=1.8V 表示电池充满； Vbat <=1.3V且Vbat> 0.2V表示电池深度放电； Vbat < 0.2V 表示电池空载或者短 路。（电池故障检测结合14管脚） |
| 11 | AC Power Input | AD 输入，市电 AC 输入检测，市电与断电应急判断 | 当采集电压大于 10 脚电池采样 电压时，表示市电 AC 接通； 当采集电压小于 10 脚电池采样 电压时，表示市电 AC 断开。 |
| 12 | Output Volatge Detect | AD 输入，Output 输出电压检测（选用功能） | 0.5V< Vout <3.3V 时，负载正常； Vout<=0.5V或者Vout >= 3.3V时， 负载故障。 |
| 13 | Battery Rate Duration | 输入，应急电源额定时间选择 | 高电平：Non-Maintain Mode 非大于 3V，1 小时； 大于 1V 小于 3V，3 小时； 小于 1V ，2 小时。 |
| 14 | Battery failure | AD 输入，电池故障检测（此功能为选项） | 结合 10 号管脚 Vbat 作为电池空 载 和 短 路 的 故 障 检 测 。 当 Vbatfailure > 0.8V 或 Vbat <0.2V 时，表示电池故障；当Vbatfailure < 0.5V 且 Vbat >0.2V时，表示电池恢复正常。（此功能为选项） |
| 15 | Battery charge | 输出，电池充电开关 | 高电平：充电； 低电平：关闭充电输出。 |
| 16 | First PowerOn | 输出，供电开关控制 | 第一次上电时，供电开关管脚置为高电平。 |
| 17 | DC-DC ON/OFF | 输出，DC-DC 输出使能（选用功能） | 用于 DC-DC 使能输出，结合 4 管 脚 LED PWM 使用。 高电平：使能 DC-DC 输出，LED PWM 管脚同时输出调光 PWM 信号。 低电平：关闭 DC-DC 输出，PWM 输出低电平。 |
| 18 | —— | 保留 | |
| 19/22 | DA | DALI 接口 | 11.5V ~22.5V |
| 20/21 | DA | DALI 接口 | 11.5V~22.5V |
四、模块性能
| 产品特性 | 描述 |
| 产品型号 | RK-DALIT1-V1 |
| 支持协议 | IEC62386-101 Ed2.0 IEC62386-102 Ed2.0 IEC62386-202 Ed2.0 (DT1 自容式应急照明) |
| 供电电源 | DC +5V （纹波小于 100mV）, >15mA |
| DALI 接口 | 电压：11.5V ~ 22.5V DALI PS BUS 电流：1.2mA |
| PWM 输出 | 1 路 PWM (1KHz，5mA)，频率可定制（1kHz-20kHz） 最小亮度值 3.88%（可定制到最小 0.1%） |
| ERR 输入 | 低电平（< 0.7V）表示接上灯具，高电平（3.3-5V）表 示灯故障；板件内已对地下拉 10K 电阻。 |
| 模块保护 | DALI 接口 260V 高压保护 |
| 工作环境 | 温度-40℃~+85℃ 湿度：8%-70% |
| 存储环境 | 温度-40℃~+105℃ 湿度：8%-90% |
| 焊接方式 | 金手指，焊接 |
| 模块尺寸 | 长 43mm，高 15mm，PCB 板厚 1.2mm |
五、功能特点
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。
1、DALI 功能
具备完整的 DALI 接口功能，符合最新的 IEC62386-102 和 IEC62386-202（DT1）标准协议，兼容性好，可以兼容任何符合 DALI 协议的设备，通过输入标准的 DALI 信号，实现产品的开关、调光、场景、群组、编址等功能。
2、调光范围
DALI-2 DT1模块输出频率为 1000Hz 的 PWM 调光信号，最大输出驱动电流 5mA，可接受 20mA 的灌电流。调光范围为 3.8%~100%(可调)，可以适应各种 PWM/模拟调光接口的驱动芯片，PWM 频率和最亮亮度值可以定制。需要开关型持续式可调光电源才支持调光功能。
3、应急功能
- 具备各种工作模式的切换功能：正常模式、应急模式、扩展应急模式、休止模式、抑制模式、功能测试进行中和持续时间测试进行中 7 种模式的自主切换具备功能测试和持续时间测试功能。
- 功能测试时间间隔和持续时间测试时间间隔可以设置和读取，实现自动测试功能。
- 应急电源工作时间和应急时间自动记录和读取。
- 应急功率等级设置和读取，可配置最小应急功率等级和最大应急功率等级。
- 应急状态指示灯功能实现。
- 各种故障状态和应急状态读取。
4、指示灯功能
| 序号 | 控制器状态 | 指示灯状态 |
| 1 | 正常充电 | 绿灯常亮 |
| 2 | 持续时间检测 | 绿灯慢闪 |
| 3 | 功能检测 | 绿灯快闪 |
| 4 | LED 负载开路/短路 | 红灯常亮 |
| 5 | 电池开路/短路 | 红灯慢闪 |
| 6 | 电池容量不足 | 红灯快闪 |
5、高压保护
在标准 DALI 接口的基础上，增强了 DALI 输入接口的可靠性和安全性，对于<260VAC 的输入电压，模块可安然无恙。在大型工程项目的调光产品安装作业时，避免由于安装布线人员的疏忽，将高压市电电源错误的接入 DALI 接口，造成整个 DALI 控制线路的产品损坏。
六、支持指令
1、所支持的 IEC62386-102 协议指令：
| 指令编号 | 指令代码 | 指令名称 |
| – | YAAA AAA0 XXXX XXXX | 直接电弧功率控制 |
| 0 | YAAA AAA1 0000 0000 | 关断 |
| 1 | YAAA AAA1 0000 0001 | 向上 |
| 2 | YAAA AAA1 0000 0010 | 向下 |
| 3 | YAAA AAA1 0000 0011 | 步进调亮 |
| 4 | YAAA AAA1 0000 0100 | 步进调暗 |
| 5 | YAAA AAA1 0000 0101 | 回到最大功率等级 |
| 6 | YAAA AAA1 0000 0110 | 回到最小功率等级 |
| 7 | YAAA AAA1 0000 0111 | 步进调暗和关断 |
| 8 | YAAA AAA1 0000 1000 | 接通和步进调亮 |
| 9 | YAAA AAA1 0000 1001 | 启用直接电弧功率控制序列 |
| 10 | YAAA AAA1 0000 1010 | GO TO LAST ACTIVE LEVEL(Ed2.1) |
| 11 | YAAA AAA1 0000 1011 | CONTINUOUS UP(Ed2.1) |
| 12 | YAAA AAA1 0000 1100 | CONTINUOUS DOWN(Ed2.1) |
| 13～15 | YAAA AAA1 0000 11XX | a |
| 16～31 | YAAA AAA1 0001 XXXX | 进入场景 |
| 32 | YAAA AAA1 0010 0000 | 重置 |
| 33 | YAAA AAA1 0010 0001 | 在DTR中存入实际功率等级 |
| 34 | YAAA AAA1 0010 0010 | SAVE PERSISTENT VARIABLES (Ed2.1) |
| 35 | YAAA AAA1 0010 0011 | SET OPERATING MODE(DTR0) (Ed2.1) |
| 36 | YAAA AAA1 0010 0100 | RESET MEMORY BANK(DTR0)(Ed2.1) |
| 37 | YAAA AAA1 0010 101 | IDENTIFY DEVICE(Ed2.1) |
| 38～39 | YAAA AAA1 0010 011X | a |
| 40～41 | YAAA AAA1 0010 100X | a |
| 42 | YAAA AAA1 0010 1010 | 在DTR中存入最大功率等级 |
| 43 | YAAA AAA1 0010 1011 | 在DTR中存入最小功率等级 |
| 44 | YAAA AAA1 0010 1100 | 在DTR中存入系统故障等级 |
| 45 | YAAA AAA1 0010 1101 | 在DTR中存入上电功率等级 |
| 46 | YAAA AAA1 0010 1110 | 在DTR中存入渐变时间 |
| 47 | YAAA AAA1 0010 1111 | 在DTR中存入渐变速率 |
| 48 | YAAA AAA1 0010 101 | SET EXTENDED FADE TIME(DTR0) (Ed2.1) |
| 49～63 | YAAA AAA1 0011 XXXX | a |
| 64～79 | YAAA AAA1 0100 XXXX | 在DTR中存入场景 |
| 80～95 | YAAA AAA1 0101 XXXX | 退出场景 |
| 96～111 | YAAA AAA1 0110 XXXX | 加入组 |
| 112～127 | YAAA AAA1 0111 XXXX | 退出组 |
| 128 | YAAA AAA1 1000 0000 | 在DTR中存入短地址 |
| 129 | YAAA AAA1 1000 0001 | 可写存储器 |
| 130～131 | YAAA AAA1 1000 001X | a |
| 132～135 | YAAA AAA1 1000 01XX | a |
| 136～143 | YAAA AAA1 1000 1XXX | a |
| 144 | YAAA AAA1 1001 0000 | 查询状态 |
| 145 | YAAA AAA1 1001 0001 | 查询控制装置 |
| 146 | YAAA AAA1 1001 0010 | 查询灯故障 |
| 147 | YAAA AAA1 1001 0011 | 查询灯接通电源 |
| 148 | YAAA AAA1 1001 0100 | 查询限制错误 |
| 149 | YAAA AAA1 1001 0101 | 查询重置状态 |
| 150 | YAAA AAA1 1001 0110 | 查询丢失短地址 |
| 151 | YAAA AAA1 1001 0111 | 查询版本号 |
| 152 | YAAA AAA1 1001 1000 | 查询DTR的存储信息 |
| 153 | YAAA AAA1 1001 1001 | 查询设备类型 |
| 154 | YAAA AAA1 1001 1010 | 查询物理最小功率等级 |
| 155 | YAAA AAA1 1001 1011 | 查询电源故障 |
| 156 | YAAA AAA1 1001 1100 | 查询DTR1的存储信息 |
| 157 | YAAA AAA1 1001 1101 | 查询DTR2的存储信息 |
| 158 | YAAA AAA1 1001 1110 | QUERY OPERATING MODE(Ed2.1) |
| 159 | YAAA AAA1 1001 1111 | QUERY LIGHT SOURCE TYPE(Ed2.1) |
| 160 | YAAA AAA1 1010 0000 | 查询实际功率等级 |
| 161 | YAAA AAA1 1010 0001 | 查询最大功率等级 |
| 162 | YAAA AAA1 1010 0010 | 查询最小功率等级 |
| 163 | YAAA AAA1 1010 0011 | 查询上电功率等级 |
| 164 | YAAA AAA1 1010 0100 | 查询系统故障等级 |
| 165 | YAAA AAA1 1010 0101 | 查询渐变时间/渐变速率 |
| 166 | YAAA AAA1 1010 0110 | QUERY MANUFACTURER SPECIFIC MODE(Ed2.1) |
| 167 | YAAA AAA1 1010 0111 | QUERY NEXT DEVICE TYPE(Ed2.1) |
| 168 | YAAA AAA1 1010 1000 | QUERY EXTENDED FADE TIME(Ed2.1) |
| 169 | YAAA AAA1 1010 1001 | QUERY CONTROL GEAR FAILUER(Ed2.1) |
| 170～175 | YAAA AAA1 1010 1XXX | a |
| 176～191 | YAAA AAA1 1011 XXXX | 查询场景等级（场景0～15） |
| 192 | YAAA AAA1 1100 0000 | 查询第0～7组 |
| 193 | YAAA AAA1 1100 0001 | 查询第8～15组 |
| 194 | YAAA AAA1 1100 0010 | 查询随机地址（H） |
| 195 | YAAA AAA1 1100 0011 | 查询随机地址（M） |
| 196 | YAAA AAA1 1100 0100 | 查询随机地址（L） |
| 197 | YAAA AAA1 1100 0101 | 读取存储单元 |
| 198～199 | YAAA AAA1 1100 011X | a |
| 200～207 | YAAA AAA1 1100 1XXX | a |
| 208～223 | YAAA AAA1 1101 XXXX | a |
| 224～254 | YAAA AAA1 111X XXXX | 参见本部分的第2XX部分 |
| 255 | YAAA AAA1 1111 1111 | 查询扩展版本号 |
| 256 | 1010 0001 0000 0000 | 终止 |
| 257 | 1010 0011 XXXX XXXX | 数据传送寄存器（DTR） |
| 258 | 1010 0101 XXXX XXXX | 初始化 |
| 259 | 1010 0111 0000 0000 | 随机化 |
| 260 | 1010 1001 0000 0000 | 比较 |
| 261 | 1010 1011 0000 0000 | 退出比较 |
| 262 | 1010 1100 0000 0000 | a |
| 263 | 1010 1101 0000 0000 | PING(Ed2.1) |
| 264 | 1011 0001 HHHH HHHH | 搜索地址H |
| 265 | 1011 0011 MMMM | 搜索地址M |
| 266 | 1011 0101 LLLL LLLL | 搜索地址L |
| 267 | 1011 0111 0AAA AAA1 | 编入短地址 |
| 268 | 1011 1001 0AAA AAA1 | 验证短地址 |
| 269 | 1011 1011 0000 0000 | 查询短地址 |
| 270 | 1011 1101 0000 0000 | a(Ed2.1已删除此指令) |
| 271 | 1011 1111 XXXX XXXX | a |
| 272 | 1100 0001 XXXX XXXX | 启用设备类型X |
| 273 | 1100 0011 XXXX XXXX | 数据传送寄存器1（DTR1） |
| 274 | 1100 0101 XXXX XXXX | 数据传送寄存器2（DTR2） |
| 275 | 1100 0111 XXXX XXXX | 写入存储单元 |
| 276 | 1100 1000 XXXX XXXX | a |
| 277 | 1100 1001 0000 0000 | WRITE MEMORY LOCATION-NO REPLY(DTR1,DTR0,Data)(Ed2.1) |
| 278 | 1100 1010 XXXX XXXX | a |
| 279 | 1100 1011 XXXX XXXX | a |
| 280～287 | 1101 XXX1 XXXX XXXX | a |
| 288～295 | 1110 XXX1 XXXX XXXX | a |
| 296～299 | 1111 0XX1 XXXX XXXX | a |
| 300～301 | 1111 10X1 XXXX XXXX | a |
| 302 | 1111 1101 XXXX XXXX | a |
| 303～318 | 101X XXX0 XXXX XXXX | a |
| 319～334 | 110X XXX0 XXXX XXXX | a |
| 335～342 | 1110 XXX0 XXXX XXXX | a |
| 343～346 | 1111 0XX0 XXXX XXXX | a |
| 347～348 | 1111 10X0 XXXX XXXX | a |
| 349 | 1111 1100 XXXX XXXX | a |
| a保留以便今后所需。控制装置不应作出任何反应。 | ||
2、所支持的 IEC62386-202 协议指令：
| 指令编号 | 指令代码 | 指令名称 |
| 224 | YAAA AAA1 1110 0000 | 休止 |
| 225 | YAAA AAA1 1110 0001 | 抑制 |
| 226 | YAAA AAA1 1110 0010 | 重亮灯/重置抑制 |
| 227 | YAAA AAA1 1110 0011 | 启动功能测试 |
| 228 | YAAA AAA1 1110 0100 | 启动持续时间测试 |
| 229 | YAAA AAA1 1110 0101 | 停止测试 |
| 230 | YAAA AAA1 1110 0110 | 重置功能测试已完成标志 |
| 231 | YAAA AAA1 1110 0111 | 重置持续时间测试已完成标志 |
| 232 | YAAA AAA1 1110 1000 | 重置灯时间 |
| 233 | YAAA AAA1 1110 1001 | 在 DTR 存入应急等级 |
| 234 | YAAA AAA1 1110 1010 | 存入测试延时时间高位字节 |
| 235 | YAAA AAA1 1110 1011 | 存入测试延时时间低位字节 |
| 236 | YAAA AAA1 1110 1100 | 存入功能测试间隔 |
| 237 | YAAA AAA1 1110 1101 | 存入持续时间测试间隔 |
| 238 | YAAA AAA1 1110 1110 | 存入测试执行超时 |
| 239 | YAAA AAA1 1110 1111 | 存入延长时间 |
| 240 | YAAA AAA1 1111 0000 | 启动鉴别 |
| 241 | YAAA AAA1 1111 0001 | 查询电池充电 |
| 242 | YAAA AAA1 1111 0010 | 查询测试定时 |
| 243 | YAAA AAA1 1111 0011 | 查询持续时间测试结果 |
| 244 | YAAA AAA1 1111 0100 | 查询灯应急时间 |
| 245 | YAAA AAA1 1111 0101 | 查询灯总工作时间 |
| 246 | YAAA AAA1 1111 0110 | 查询应急等级 |
| 247 | YAAA AAA1 1111 0111 | 查询应急最小等级 |
| 248 | YAAA AAA1 1111 1000 | 查询应急最大等级 |
| 249 | YAAA AAA1 1111 1001 | 查询额定持续时间 |
| 250 | YAAA AAA1 1111 1010 | 查询应急模式 |
| 251 | YAAA AAA1 1111 1011 | 查询特征 |
| 252 | YAAA AAA1 1111 1100 | 查询故障状态 |
| 253 | YAAA AAA1 1111 1101 | 查询应急状态 |
| 254 | AAA AAA1 1111 1110 | 执行 DTR 选择功能 |
| 255 | YAAA AAA1 1111 1111 | 查询扩展版本号 |
| 272 | 1100 0001 0000 0001 | 启用设备类型 1 |
