多合一USB转RS232、RS485、TTL串口模块

硬件调试时，USB转串口模块是非常常用的一个工具。但是串口有RS232、RS458、TTL多种电平，不同的板子使用不同的串口电平，同一个板子可能也有多种串口电平。调试时，USB转RS232、USB转RS485、USB转TTL多个模块来回切换，非常麻烦。而且，如果同时使用，多个模块需要多个USB接口，在USB口不够用时（尤其对于笔记本来说），就只能用HUB扩展，但HUB加上多个模块同时接上，桌面上各种线搞得比较乱。

这里设计了一个多合一的USB转RS232、RS485、TTL的模块。一个USB口同时转出4个串口，且互相独立。调试不同电平串口时就非常方便了。

硬件方案：

电路非常简单，直接使用沁恒的USB转4串口芯片：CH344Q，该芯片直接转出4个TTL电平串口，再配合SP3232、SP3485芯片转成RS232和RS485电平，芯片还自带RS485方向控制引脚。

芯片每个串口内置2048字节接收FIFO，1024字节发送FIFO，各自独立，波特率支持1200bps~6Mbps。可以满足大部分的需求。

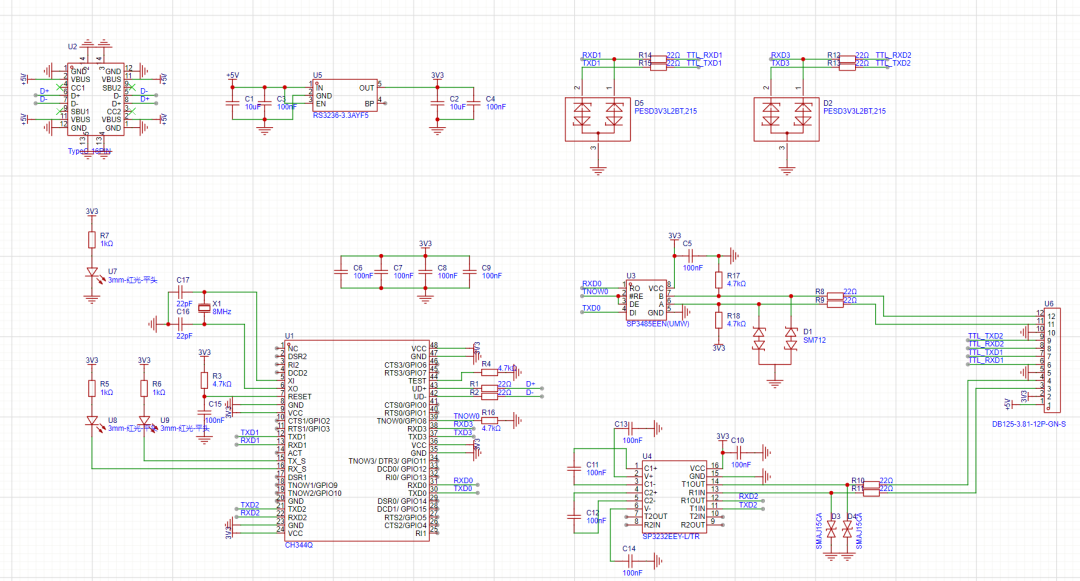

原理图如下：

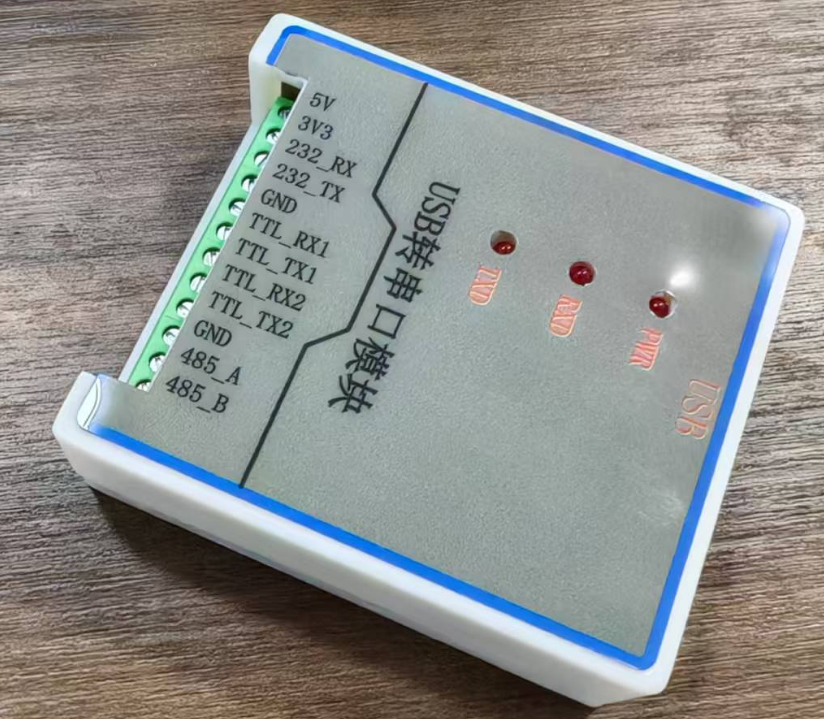

 做好的实物如下：

USB口为Type-C接口，引出的接口包括一路RS232、一路RS485、两路TTL，以及5V电源、3.3V电源、GND。

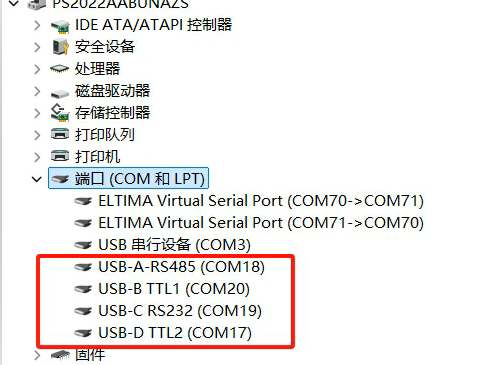

插上电脑后，直接识别为4个串口，串口名字是自己修改的，方便分辨。

有需要的朋友可以留言，需要的人多的话后面会多做一些。有兴趣的朋友也可以自己做。板子是用嘉立创EDA画的，也导出了AD格式文件。外壳是3D打印的。贴膜也是在嘉立创做的。

https://item.taobao.com/item.htm?ft=t&id=953386794207&spm=a21dvs.23580594.0.0.3c3a645epScWvD
