UVM driver和UVM sequencer使用UVM sequence item port和export进行连接。本文将解释sequence item port如何工作。在Agent中，我们seq_item_port将jelly-bean driver（jb_drvr）sequence item port（）连接到jelly-bean sequencer（）的sequence item export（seq_item_export），jb_seqr如下所示：

jb_drvr.seq_item_port.connect （ jb_seqr.seq_item_export ）;

driver调用get_next_item()以获取jelly-bean传输（jb_tx），

seq_item_port.get_next_item （ jb_tx ）;

然后在最后调用item_done()。

seq_item_port.item_done （）;

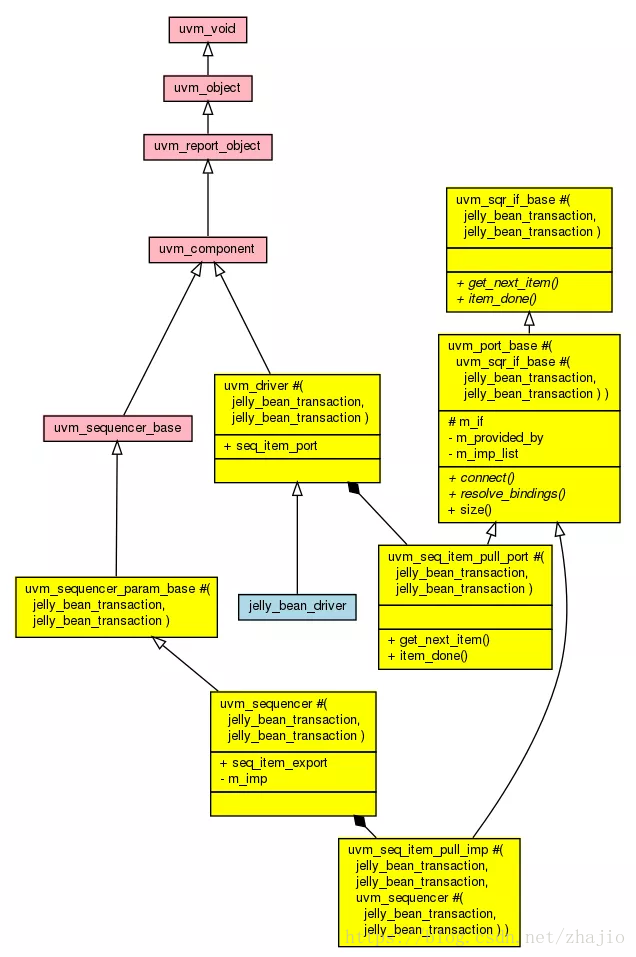

我们将在这篇文章中看看上面的代码是如何工作的。与sequence item port有关的类图如下所示。UVM标准库类以粉色显示，专用于该jelly_bean_transaction类型的UVM类以黄色显示。

与sequence item port相关的类图

Sequence Item Port

jelly-bean driver的seq_item_port 是用 jelly_bean_transaction 限定的 uvm_seq_item_pull_port类。 uvm_seq_item_pull_port 类定义在 src/tlm1/uvm_sqr_connections.svh文件中，并且有两个宏组成。

`UVM_SEQ_PORT
`UVM_SEQ_ITEM_PULL_IMP

以下伪代码显示了这些宏如何扩展。

class uvm_seq_item_pull_port #( type REQ = jelly_bean_transaction,
                                type RSP = REQ )
  extends uvm_port_base #( uvm_sqr_if_base #(REQ, RSP) );

   // `UVM_SEQ_PORT( `UVM_SEQ_ITEM_PULL_MASK, "uvm_seq_item_pull_port" )
   //  |              |
   //  |              V
   //  |           ( `UVM_SEQ_ITEM_GET_NEXT_ITEM_MASK      |
   //  |             `UVM_SEQ_ITEM_TRY_NEXT_ITEM_MASK      |
   //  |             `UVM_SEQ_ITEM_ITEM_DONE_MASK          |
   //  |             `UVM_SEQ_ITEM_HAS_DO_AVAILABLE_MASK   |
   //  |             `UVM_SEQ_ITEM_WAIT_FOR_SEQUENCES_MASK |
   //  |             `UVM_SEQ_ITEM_PUT_RESPONSE_MASK       |
   //  |             `UVM_SEQ_ITEM_PUT_MASK                |
   //  |             `UVM_SEQ_ITEM_GET_MASK                |
   //  |             `UVM_SEQ_ITEM_PEEK_MASK ) = 9'h1FF
   //  V

   function new( string        name,
                 uvm_component parent,
                 int           min_size = 0,
                 int           max_size = 1 );
      super.new( name, parent, UVM_PORT, min_size, max_size );
      m_if_mask = 9'h1FF;
   endfunction // new

   //  |
   //  +--> `UVM_TLM_GET_TYPE_NAME( "uvm_seq_item_pull_port" )

   virtual function string get_type_name();
      return "uvm_seq_item_pull_port";
   endfunction // get_type_name

   // `UVM_SEQ_ITEM_PULL_IMP( this.m_if,
   //  |                      jelly_bean_transaction,
   //  |                      jelly_bean_transaction, t, t )
   //  V

   task get_next_item( output jelly_bean_transaction t );
      this.m_if.get_next_item( t );
   endtask // get_next_item

   task try_next_item( output jelly_bean_transaction t );
      this.m_if.try_next_item( t );
   endtask // try_next_item

   function void item_done( input jelly_bean_transaction t = null );
      this.m_if.item_done( t );
   endfunction // item_done

   task wait_for_sequences();
      this.m_if.wait_for_sequences();
   endtask // wait_for_sequences

   function bit has_do_available();
      return this.m_if.has_do_available();
   endfunction // has_do_available

   function void put_response( input jelly_bean_transaction t );
      this.m_if.put_response( t );
   endfunction // put_response

   task get( output jelly_bean_transaction t );
      this.m_if.get( t );
   endtask // get

   task peek( output jelly_bean_transaction t );
      this.m_if.peek( t );
   endtask // peek

   task put( input jelly_bean_transaction t );
      this.m_if.put( t );
   endtask // put

   // end of macro expansion

   bit print_enabled;
endclass // uvm_seq_item_pull_port

正如你在上面看到的那样，get_next_item()和item_done()的工作都只是代表this.m_if的工作，仅仅是调用this.m_if中的方法（第39和47行）。但是什么this.m_if？在回答这个问题之前，让我们看看连接的另一端。

Sequence Item Export

该seq_item_export是jelly-bean sequencer是一个jelly_bean_transaction限定的uvm_seq_item_pull_imp类型的类。该uvm_seq_item_pull_imp类也被定义的src/tlm1/uvm_sqr_connections.svh，由两个宏：

`UVM_IMP_COMMON
`UVM_SEQ_ITEM_PULL_IMP

以下伪代码显示了这些宏如何扩展。

class uvm_seq_item_pull_imp
  #( type REQ = jelly_bean_transaction,
     type RSP = REQ,
     type IMP = uvm_sequencer #( jelly_bean_transaction,
                                 jelly_bean_transaction ) )
  extends uvm_port_base #( uvm_sqr_if_base #( REQ, RSP ) );

   // `UVM_IMP_COMMON( `UVM_SEQ_ITEM_PULL_MASK, "uvm_seq_item_pull_imp",
   //  |               uvm_sequencer #( jelly_bean_transaction,
   //  |                                jelly_bean_transaction ) )
   //  V

   local uvm_sequencer #( jelly_bean_transaction,
                          jelly_bean_transaction ) m_imp;

   function new( string name,
                 uvm_sequencer #( jelly_bean_transaction,
                                  jelly_bean_transaction ) imp );
      super.new( name, imp, UVM_IMPLEMENTATION, 1, 1 );
      m_imp     = imp;
      m_if_mask = 9'h1FF;
   endfunction // new

   //  |
   //  +--> `UVM_TLM_GET_TYPE_NAME( "uvm_seq_item_pull_imp" )

   virtual function string get_type_name();
      return "uvm_seq_item_pull_imp";
   endfunction // get_type_name

   // `UVM_SEQ_ITEM_PULL_IMP( m_imp,
   //  |                      jelly_bean_transaction, jelly_bean_transaction,
   //  |                      t, t )
   //  V

   task get_next_item( output jelly_bean_transaction t );
      m_imp.get_next_item( t );
   endtask // get_next_item

   task try_next_item( output jelly_bean_transaction  t );
      m_imp.try_next_item( t );
   endtask // try_next_item

   function void item_done( input jelly_bean_transaction t = null );
      m_imp.item_done( t );
   endfunction // item_done

   task wait_for_sequences();
      m_imp.wait_for_sequences();
   endtask // wait_for_sequences

   function bit has_do_available();
      return m_imp.has_do_available();
   endfunction // has_do_available

   function void put_response( input jelly_bean_transaction t );
      m_imp.put_response( t );
   endfunction // put_response

   task get( output jelly_bean_transaction t );
      m_imp.get( t );
   endtask // get

   task peek( output jelly_bean_transaction t );
      m_imp.peek( t );
   endtask // peek

   task put( input jelly_bean_transaction t );
      m_imp.put( t );
   endtask // put

endclass // uvm_seq_item_pull_imp

与uvm_seq_item_pull_port类相似，uvm_seq_item_pull_imp类拥有get_next_item()和item_done()方法，并将他们的工作委托给m_imp。m_imp就是 sequence item export所属的sequencer。

Connection

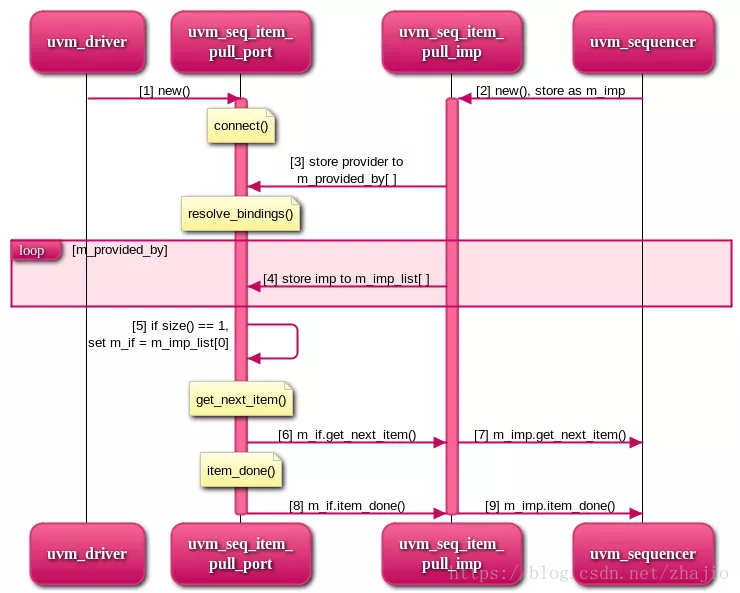

现在让我们连接sequence item port and the sequence item export。以下序列图显示了连接中涉及的步骤。

UVM driver实例化seq_item_port（步骤1），并且UVM sequencer实例化seq_item_export（步骤2）。

当seq_item_port.connect(jb_seqr.seq_item_export)被调用时，它seq_item_export被存储在称为m_provided_by（步骤3）的数组中，
在进入end_of_elaboration_phase之前，resolve_bindings()函数被调用。该函数遍历端口连接并将“implementation” 存储到称为m_imp_list（步骤4）的数组中。该函数检查实现的数量。如果它是1，则函数将实现存储为m_if（步骤5）。这是m_if序列项目端口委托其作业。如果实现的数量为0，seq_item_port则保持不连接。如果实现的数量超过1个，那就是错误。
当seq_item_port.get_next_item()被调用时，任务调用get_next_item()的seq_item_export，这反过来又调用uvm_sequencer 的 get_next_item()（步骤6和7）。
类似地，当seq_item_port.item_done()被调用时，函数调用seq_item_export的item_done()，这反过来又调用uvm_sequencer的item_done()（步骤8和9）。

我希望这篇文章能帮助你理解顺序项目端口的工作原理。
