pads Router 元器件焊盘只显示线

最新推荐文章于 2025-08-12 00:15:06 发布
原创 最新推荐文章于 2025-08-12 00:15:06 发布 · 882 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pads

文章讨论了在电子设计中，当元器件Layout设置为glued或router启用protect保护后，系统会显示为Distinguishprotectedobjects模式，意味着保护对象以轮廓形式呈现，关闭此模式则保护区分不再显示。此功能有助于在复杂设计中保护关键组件不被误修改。

当元器件Layout设置了glued，或者router设置了protect保护按I

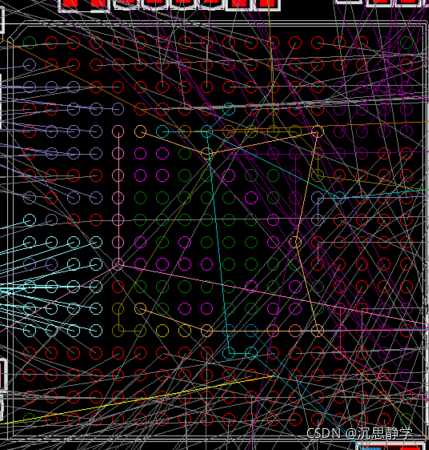

protected objects are shown as outlines

变为 Distinguish protected objects mode is off

就是打开了保护区分模式
