QT Creator上位机学习（一）基本类别及主体框架解析

系列文章目录

---

---

前言

之前也学习制作过串口上位机和利用Qchart完成数据的曲线显示等等，但大多只是对网上的程序进行拼接，这次又需要做一个上位机，打算好好学习记录一下。

---

基础认识

多种项目

可以创建多种项目：
1.Qt Widgets Application：支持桌面平台的GUI应用程序，C++。
2.Qt Console Application：无GUI界面，控制台应用程序，只需要简单的输入输出操作。
3.Qt Quick Application：创建Qt Quick2 应用程序，支持GUI，但是界面设计种应用的是QML语言，程序架构用C++，可以设计非常炫酷的界面，一般用在移动设备 或嵌入式设备上无边框的应用程序设计。
4.Qt Quick Controls 2 Application：创建基于Qt Quick Control2组件的可部署Qt Quick 2应用程序（Qt5.7版本以上）
5.Qt Canvas 3D Application：创建Qt Canvas 3D QML项目，支持3D画布，是QML项目。

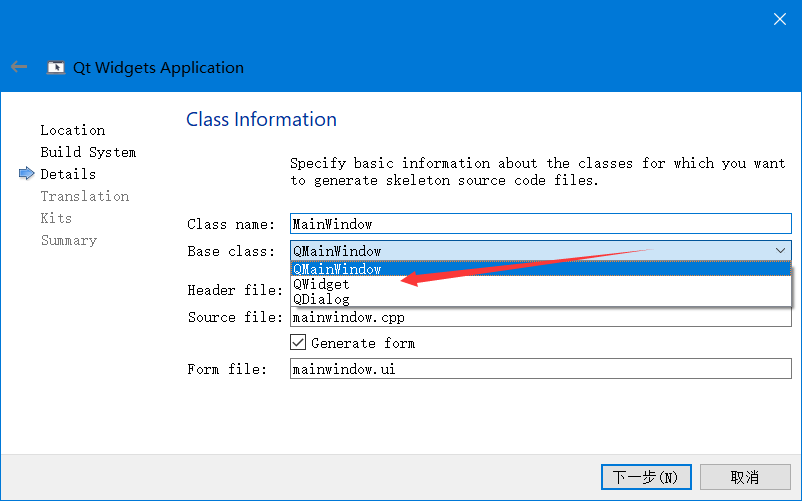

3种基类

1.QMainWindow：主窗口类，具有主菜单栏、工具栏、状态栏
2.QWidget：可视化基类，支持各种界面组件
3.QDialog：对话框类，创建对话框界面

上图中勾选Generate form，就会自动创建ui文件，否则需要自己编程手动创建。

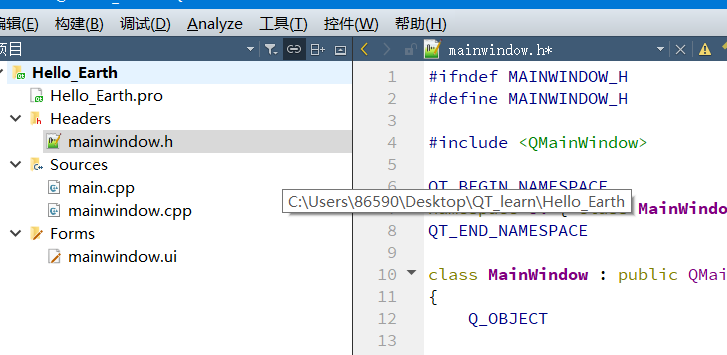

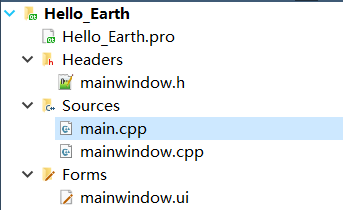

文件管理

一般分为头文件、源文件、UI设计文件。

Sources中，设计到所有的C++源文件，mainwindow.cpp是主窗口的实现文件，main.c是主函数文件，也是应用程序的入口。

Forms：项目内所有的.ui文件，目前这个是主窗口的界面文件，界面文件是文本文件，使用XML语言描述。（一般我们只管设计，不管内部的XML）

编译

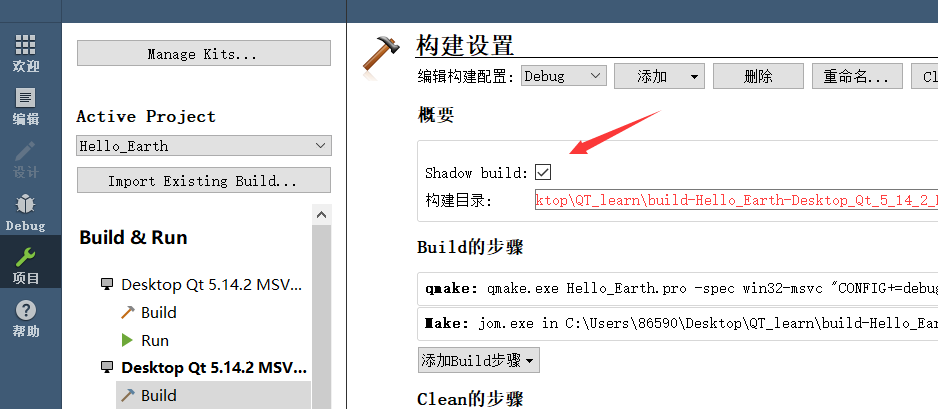

如果勾选了Shawdow build，将在编译目录下创建一个编译后的文件目录，名字是编译器名称，便于区分是哪个编译器编译产生的。
如下图，下面是项目代码，上面是运行生成的编译后文件

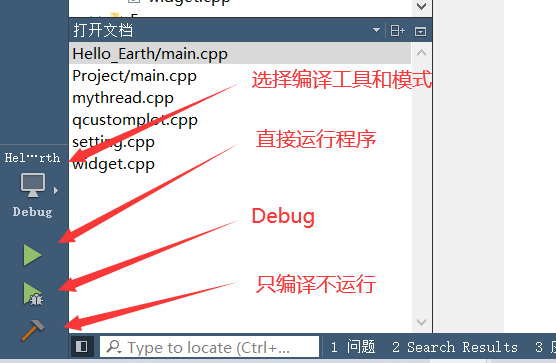

直接运行程序：Crtl+R，Debug：F5，只编译不运行：Ctrl+B。

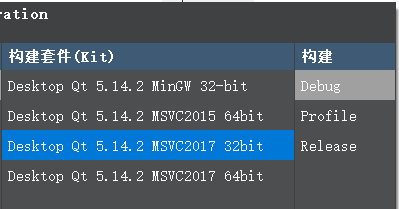

设置断点进行Debug有个前提，就是必须把模式设置成Debug模式。

项目程序

项目管理文件

.pro是项目管理文件，文件名就是项目名称
其中“QT += core gui”表示在项目中加入core gui模块，是用于GUI设计的类库模块。

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

表示当Qt版本大于4的时候，加入widgets模块

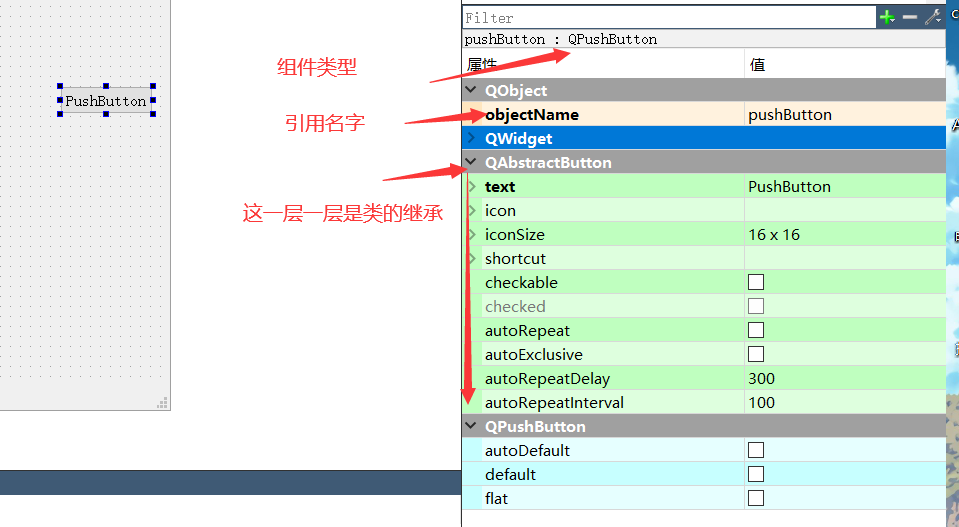

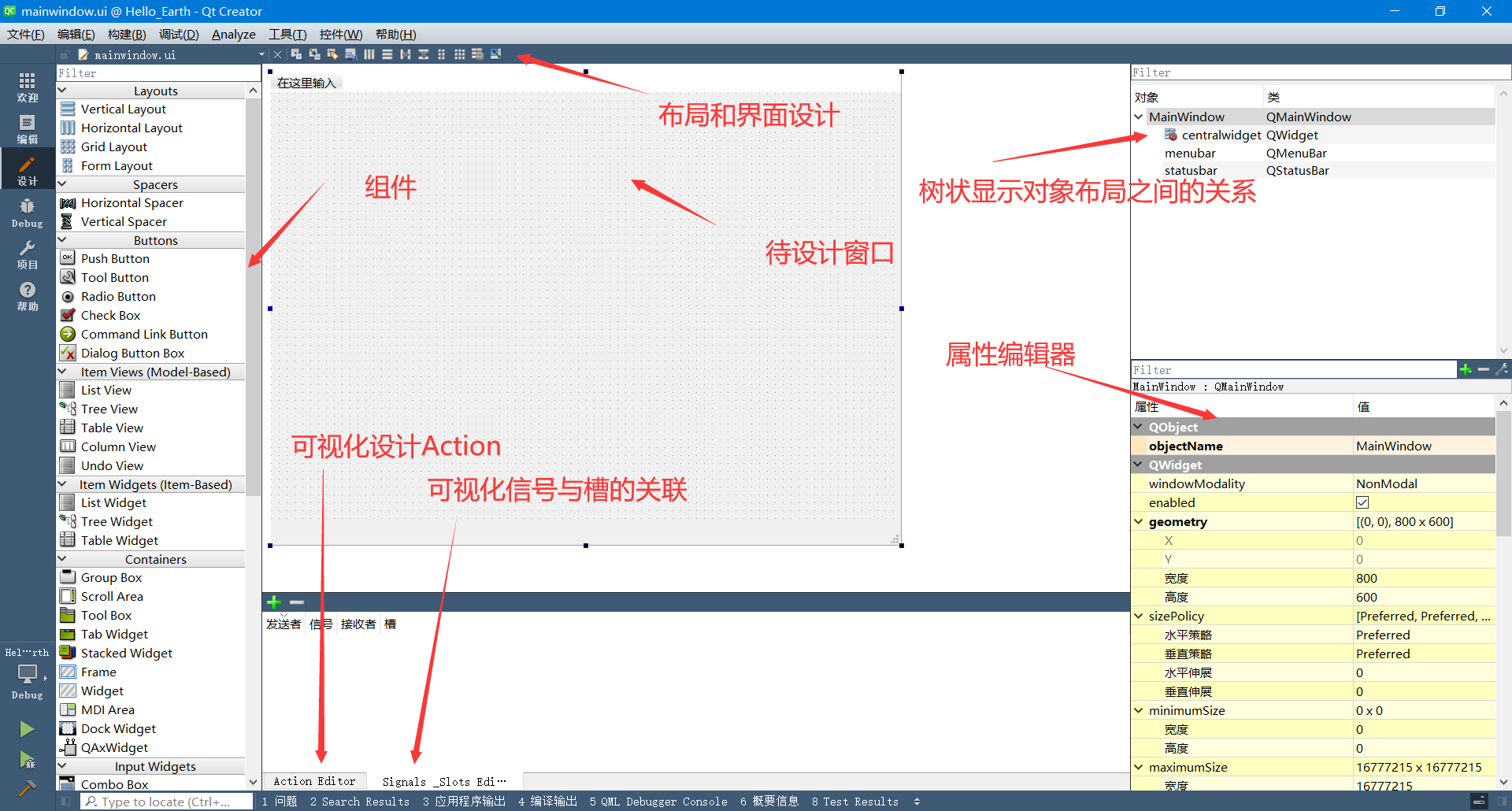

UI文件

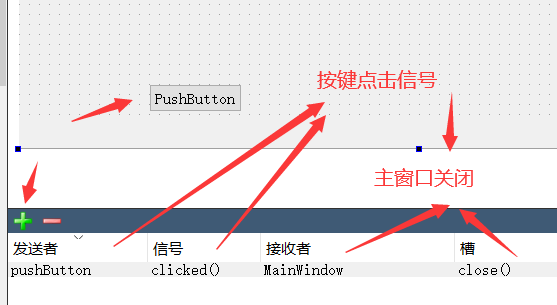

信号与槽

可以使用可视化信号与槽进行创建，不过这种方式不会将信号与槽更新到代码中。（这种方法的connect在编译生成的ui_xxxxx.h文件中，自动添加的）

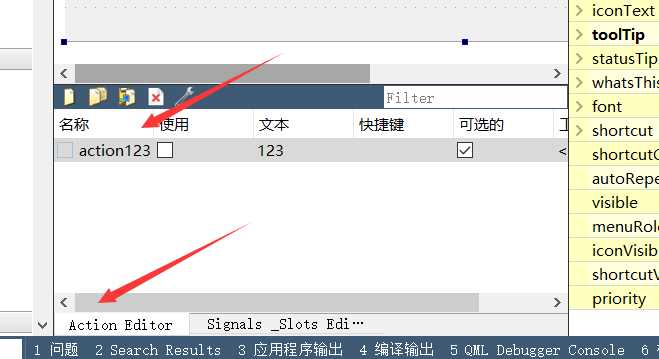

Action设计

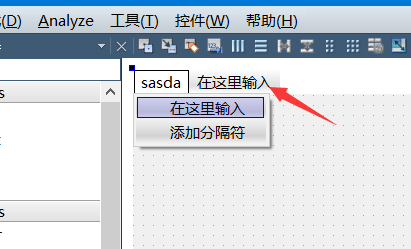

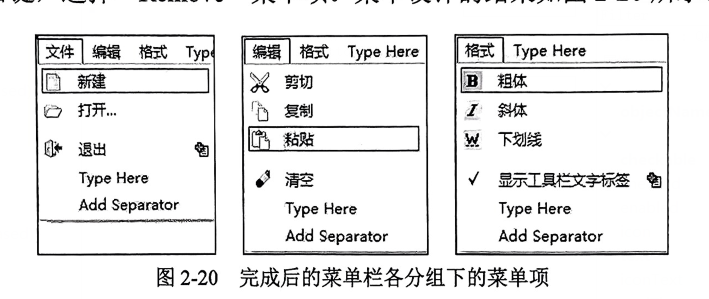

在上图界面新建action，可以达到下图的效果：（然后将之添加到菜单的分组下就行）

当然之后还需要将Action的trigger()信号与想要实现功能的槽函数进行连接，编写槽函数功能，当然Action也有enable等属性可以设置。

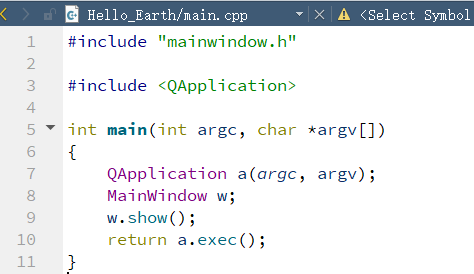

主程序

主程序的功能是创建应用程序、创建窗口、显示窗口、运行应用程序，开始循环消息和事件处理。

1.首先QApplication 是Qt的一个标准应用程序类，a就是应用程序对象了

 	QApplication a(argc, argv);

2.Widget是设计窗口的类名，定义此窗口后就可以调用show显示了

	MainWindow w;
	w.show();

3.a.exec()启动应用程序，开始应用程序的消息循环和事件处理

    return a.exec();

窗体头文件

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>

QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private:
    Ui::MainWindow *ui;
};
#endif // MAINWINDOW_H

1.通过namespace声明了一个名称为Ui的命名空间，包含了描述界面组件的类MainWindow，这个类和文件中定义的类没关系。这个类是用来描述界面组件的，外部类型声明。后面应用时会这样写：Ui::MainWindow。
2.定义MainWindow类，继承了QMainWindow，使用宏Q_OBJECT是信号与槽必须要加的一个宏。（添加这个宏，就能对Qt特有的一些功能进行预处理，转化为C++）

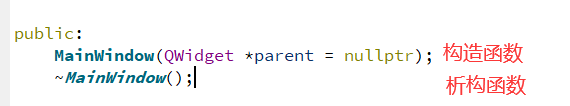

3.public里面定义的是构造函数和析构函数。
构造函数是类的初始化，将数据成员初始化操作，函数名和类名一样，无返回值。
当一个对象的生命周期结束的时候，将自动调用析构函数来销毁对象的所有成员，函数不能有返回值，也没有形参。

4.private里定义的指针 ，用前面的namespace Ui里面类定义的，ui指针指向的是可视化设计的界面，一些界面的组件都要通过这个ui。

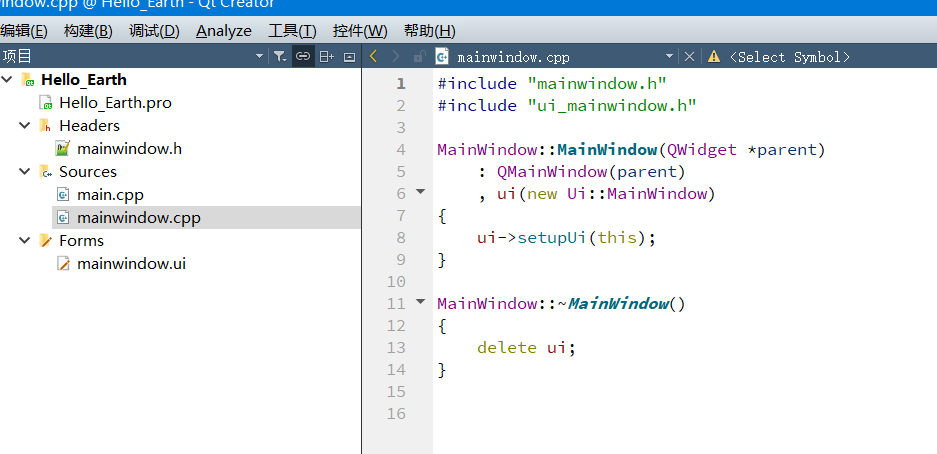

窗体源文件

#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
}

MainWindow::~MainWindow()
{
    delete ui;
}

1.Qt编译生成的与UI文件（mainwindow.ui）对应的类定义文件

#include "mainwindow.h"

2.执行父类QMainWindow的构造函数，创建一个Ui::MainWindow（前面namespace里面的）类对象ui，这个就是前面private里面定义的指针变量ui。（：后面是成员的定义），后面处理的时候都是这个ui指针。

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
}

toon过执行Ui::MainWindow类的setupUi() ,实现窗口的生成与各种属性的设置、信号与槽的关联。

3.析构函数删除new创建的指针ui

MainWindow::~MainWindow()
{
    delete ui;
}
