一、实验要求:
掌握电路原理图绘制。安装Altium Designer 18,学习使用Altium Designer绘制一个stm32最小系统的电路原理图,并在此基础上完成STM32+SD卡 的系统原理图设计。
二、Altium Designer 18的安装:
下载连接:
链接:https://pan.baidu.com/s/1nY28IlQjaZgDEMsWC1cADQ
提取码:wpj0
特别注意不能出现中文路径和空格

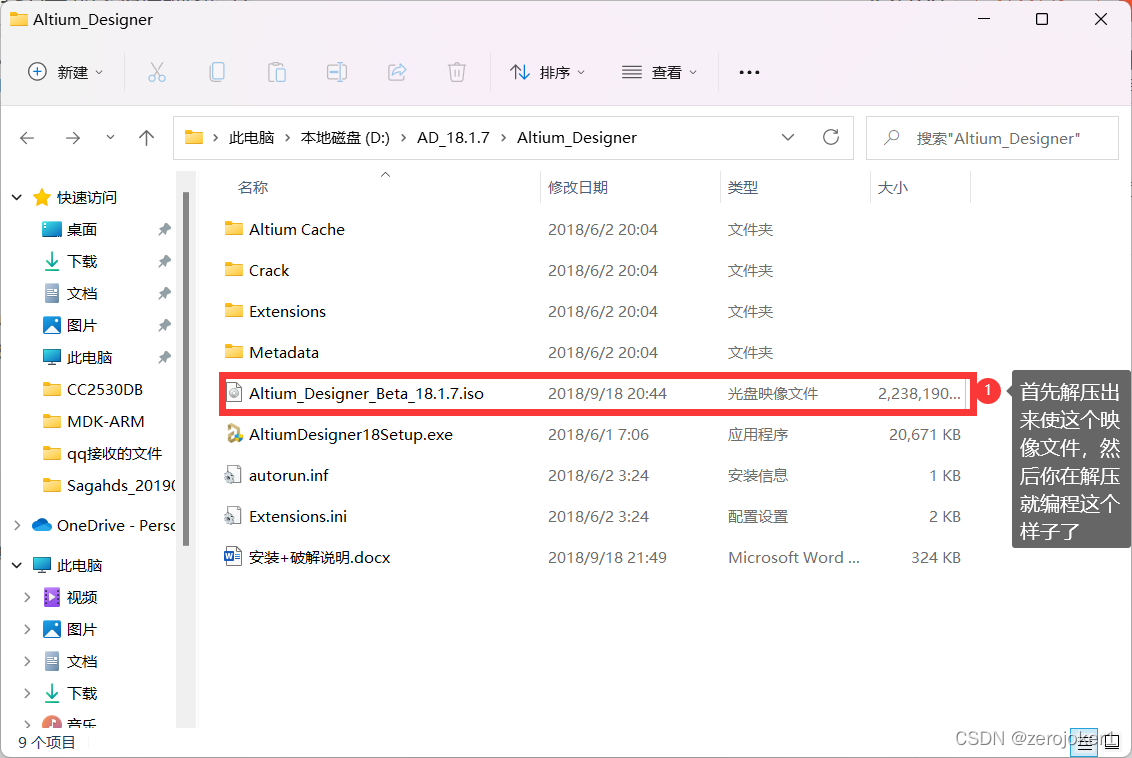

解压之后之下面这样子的:
安装AltiumDesigner:
运行AltiumDesigner18Setup.exe

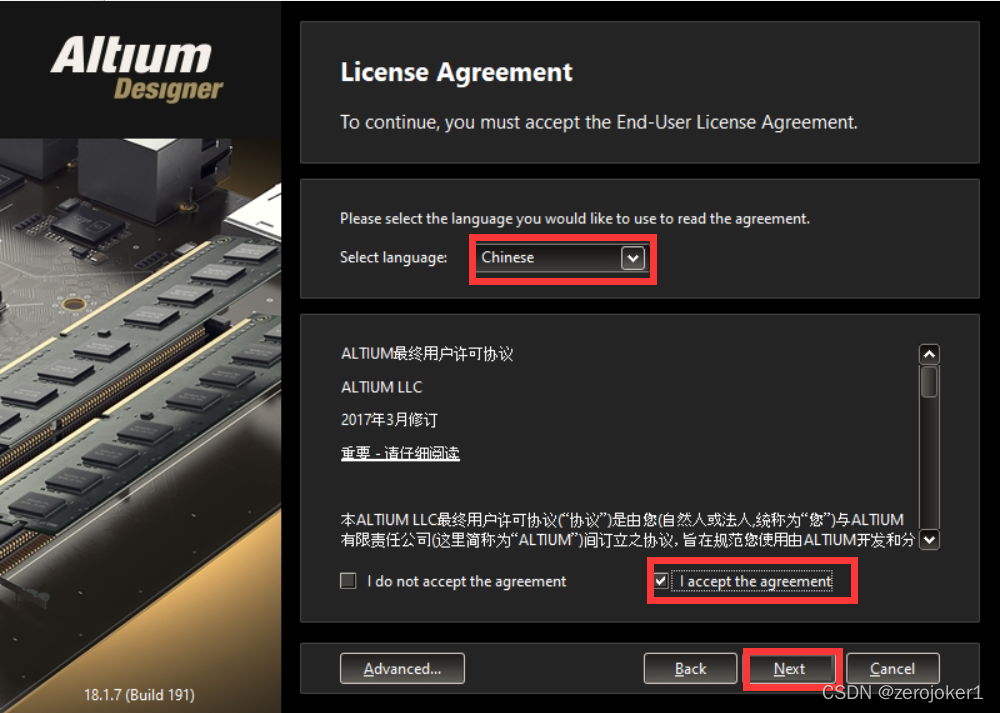

然后点击next:

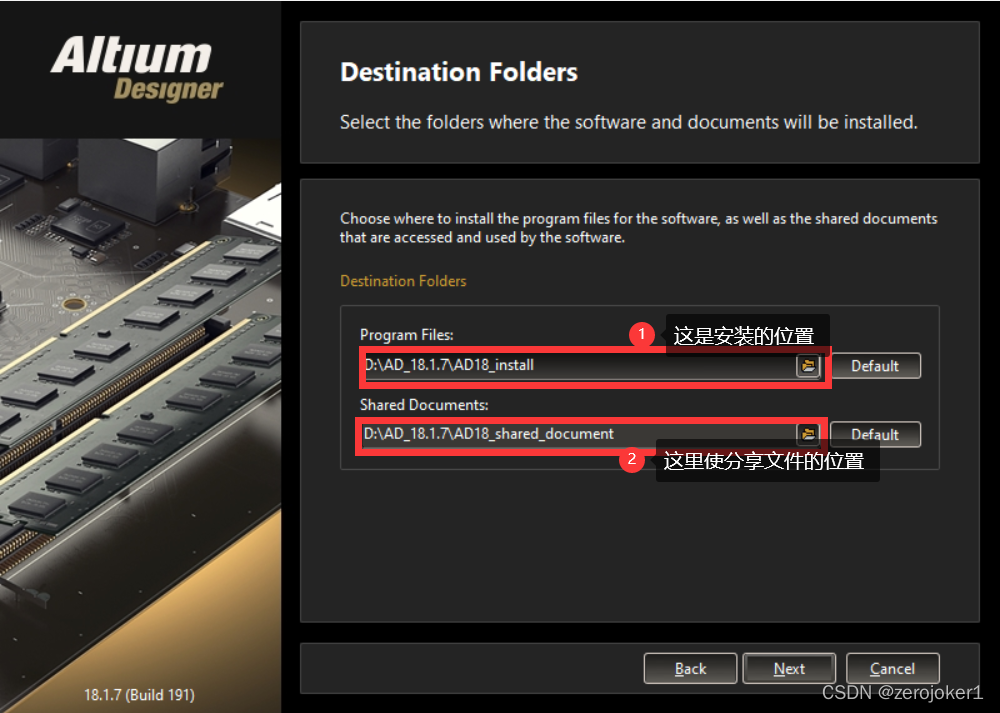

这里不建议安装在C盘

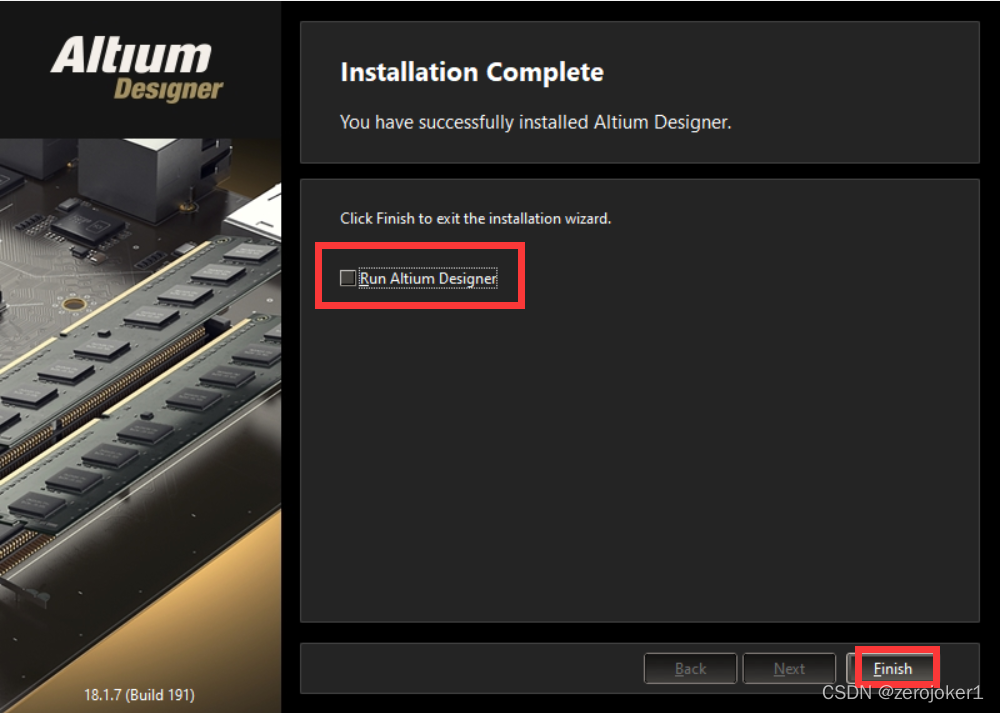

安装完成后,不要打开AltiumDesigner
拷贝解压缩后的目录Crack里面的shfolder.dll文件至AltiumDesigner的安装目录并替换目录下已经存在的同名文件
打开AltiumDesigne
