三、GPIO通用输入输出口

一、原理

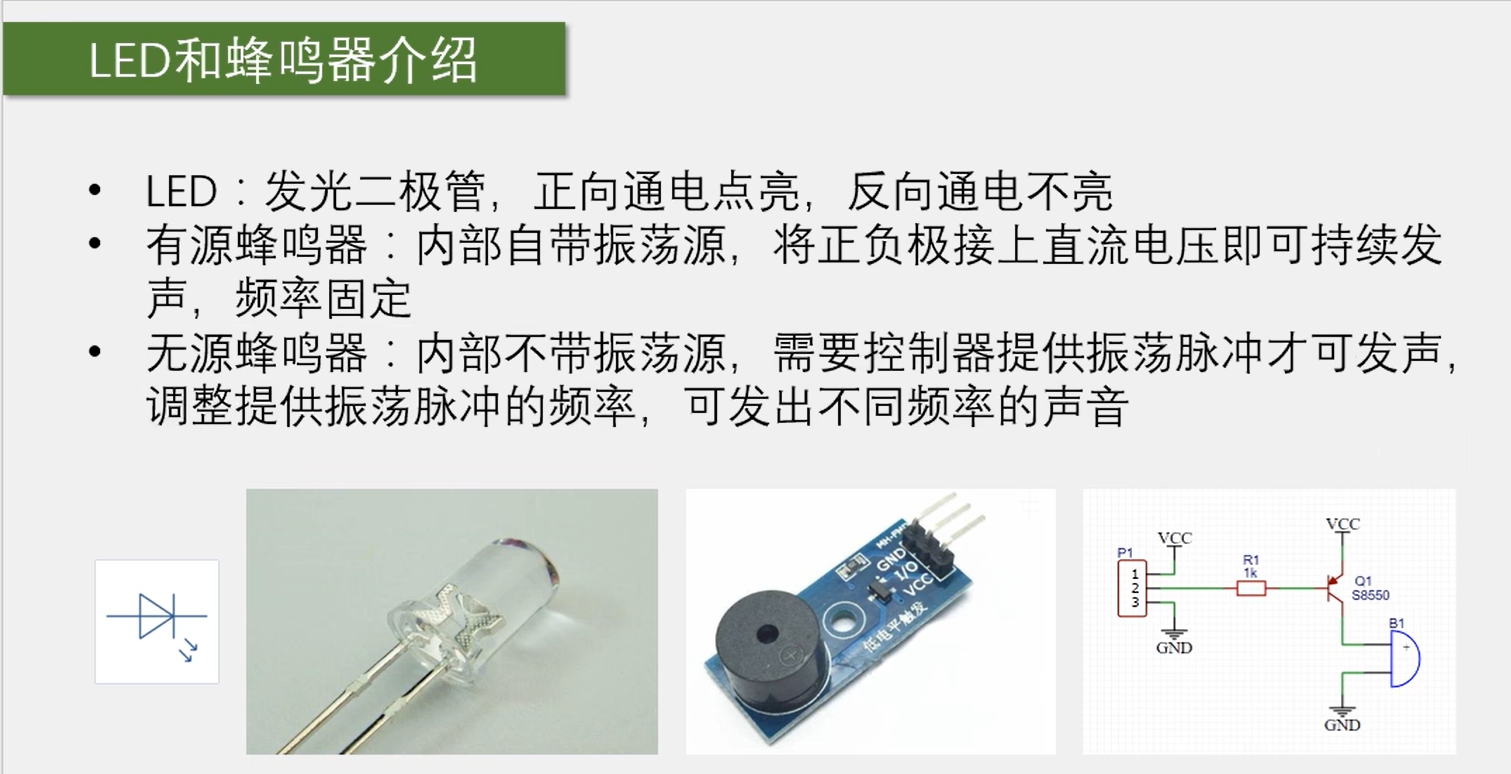

本节课第一部分总共有三个程序，第一个是LED闪烁，第二个是LED流水灯，第三个是蜂鸣器。

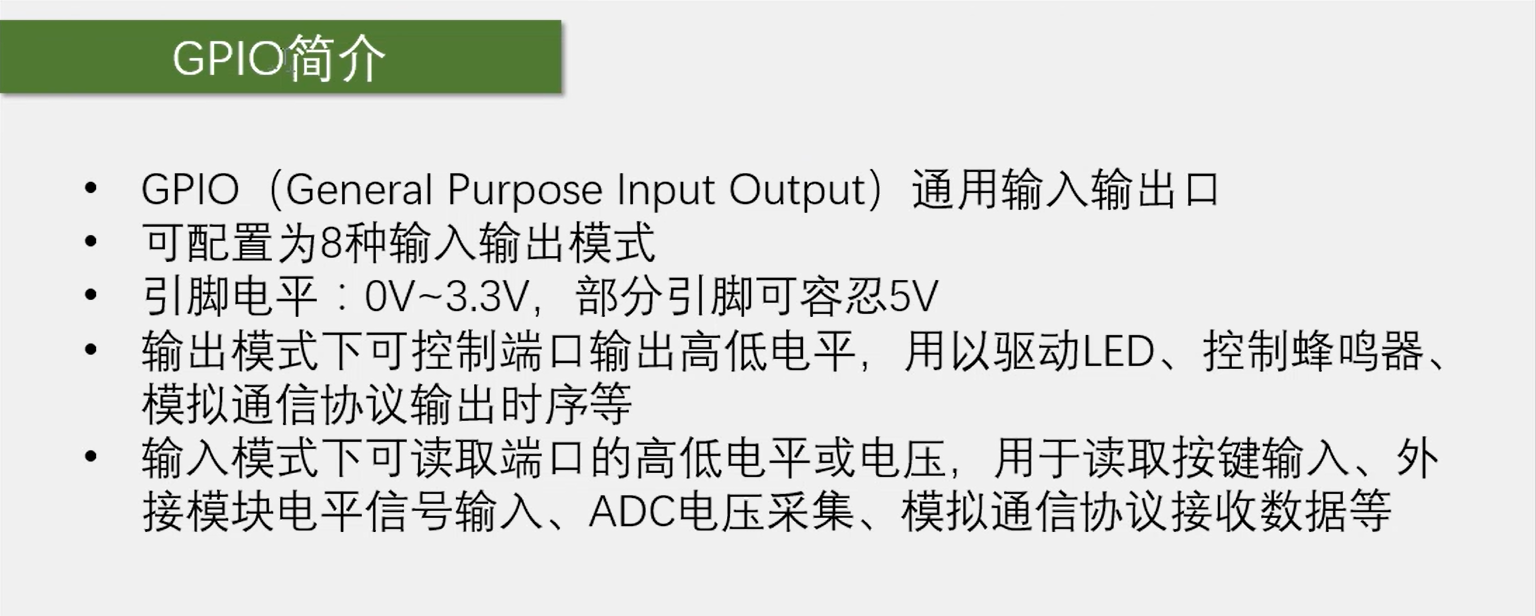

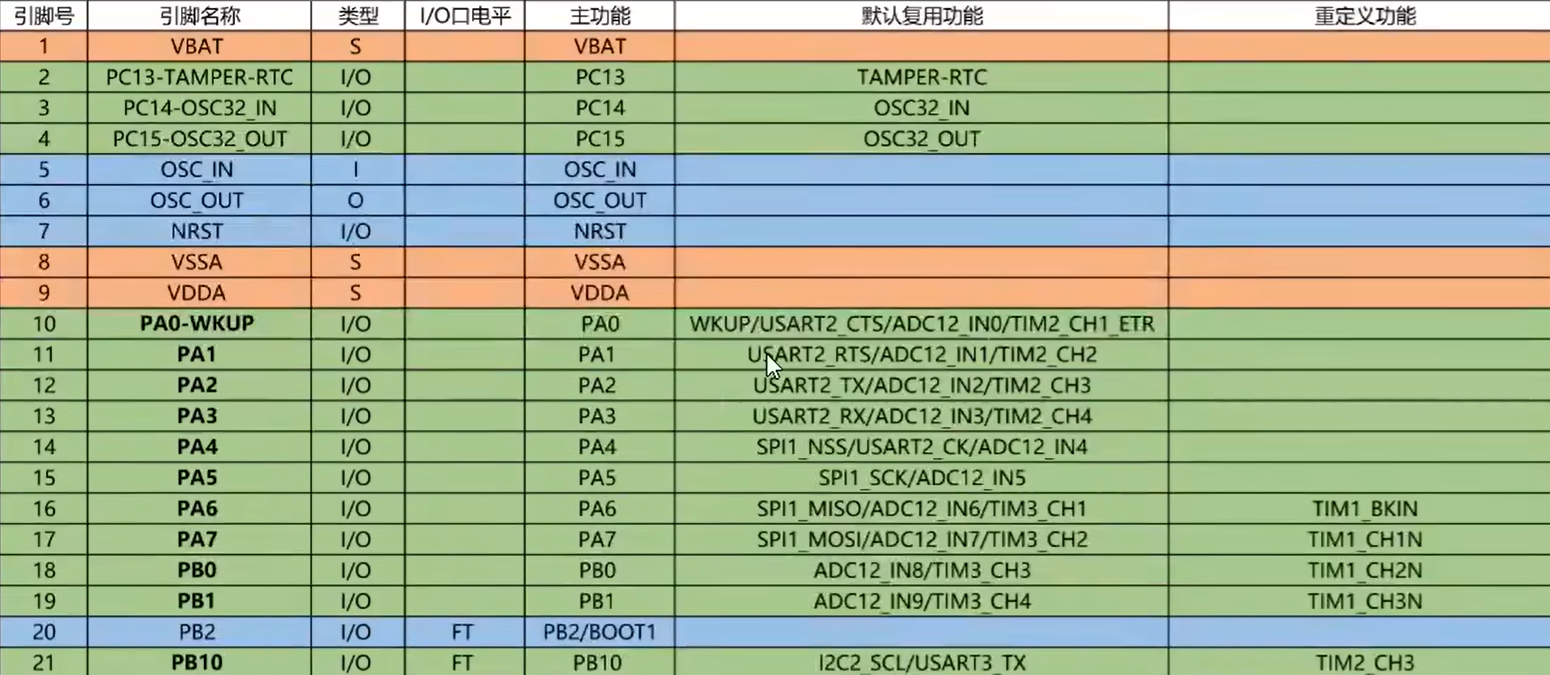

带FT(FiveTolerate)的，就是可以容忍5V的端口。

在STM32中，所有的GPIO都是挂载在APB2外设总线上的。

其中GPIO外设的名称是按照GPIOA、GPIOB、GPIOC等等这样来命名的。每个GPIO外设，总共有16的引脚，编号是从0到15。

GPIOA的第0号引脚，我们一般把它称作PA0，接着第1号就是PA1，然后PA2，以此类推，一直到PA15。GPIOB也是一样，从PB0，一直到PB15，这样来命名的。

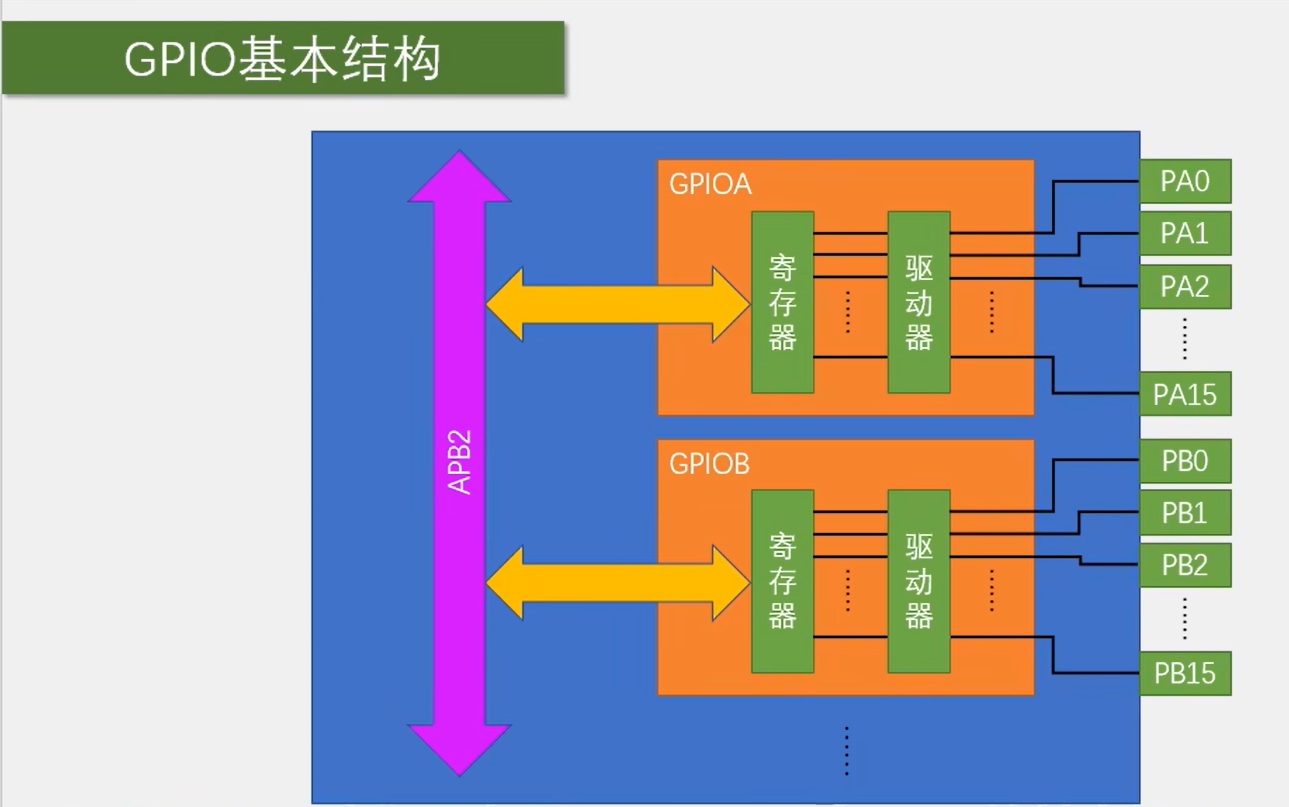

在每个GPIO模块内，主要包含了寄存器和驱动器这些东西。

寄存器就是一段特殊的存储器，内核可以通过APB2总线对寄存器进行读写，这样就可以完成输出电平和读取电平的功能了。

这个寄存器的每一位对应一个引脚。其中输出寄存器写1，对应的引脚就会输出高电平，写0，就输出低电平；输入寄存器读取为1，就证明对应的端口目前是高电平，读取为0，就是低电平。

因为STM32是32位的单片机，所以STM32内部的寄存器都是32位的。但这个端口只有16位，所以这个寄存器只有低16位对应的有端口，高16位是没有用到的。

这个驱动器是用来增加信号的驱动能力的，寄存器只负责存储数据，如果要进行点灯这样的操作的话，还是需要驱动器来负责增大驱动能力的。

这些就是GPIO的整体基本结构了。

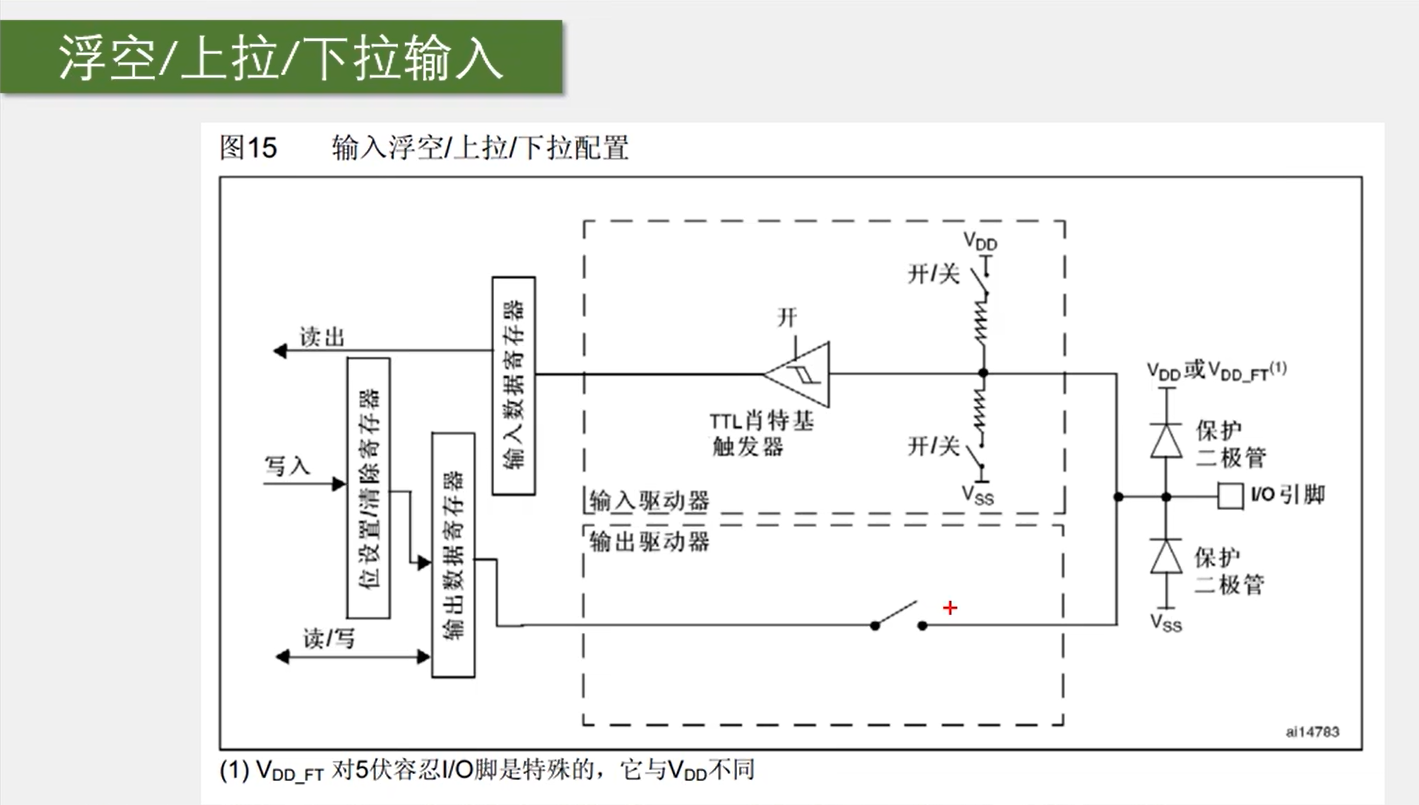

GPIO中每一位的具体电路结构：

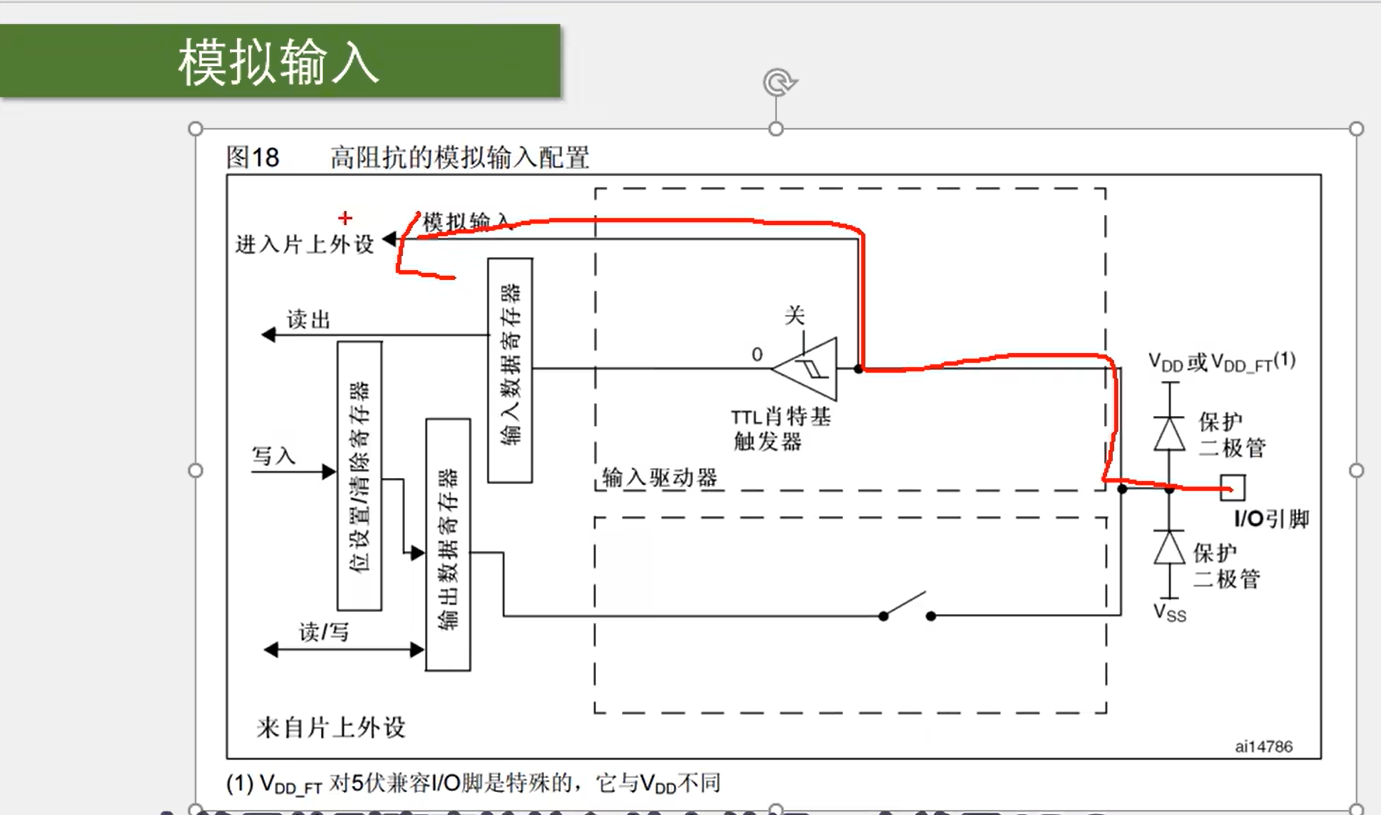

基本只有使用ADC时才用的到。

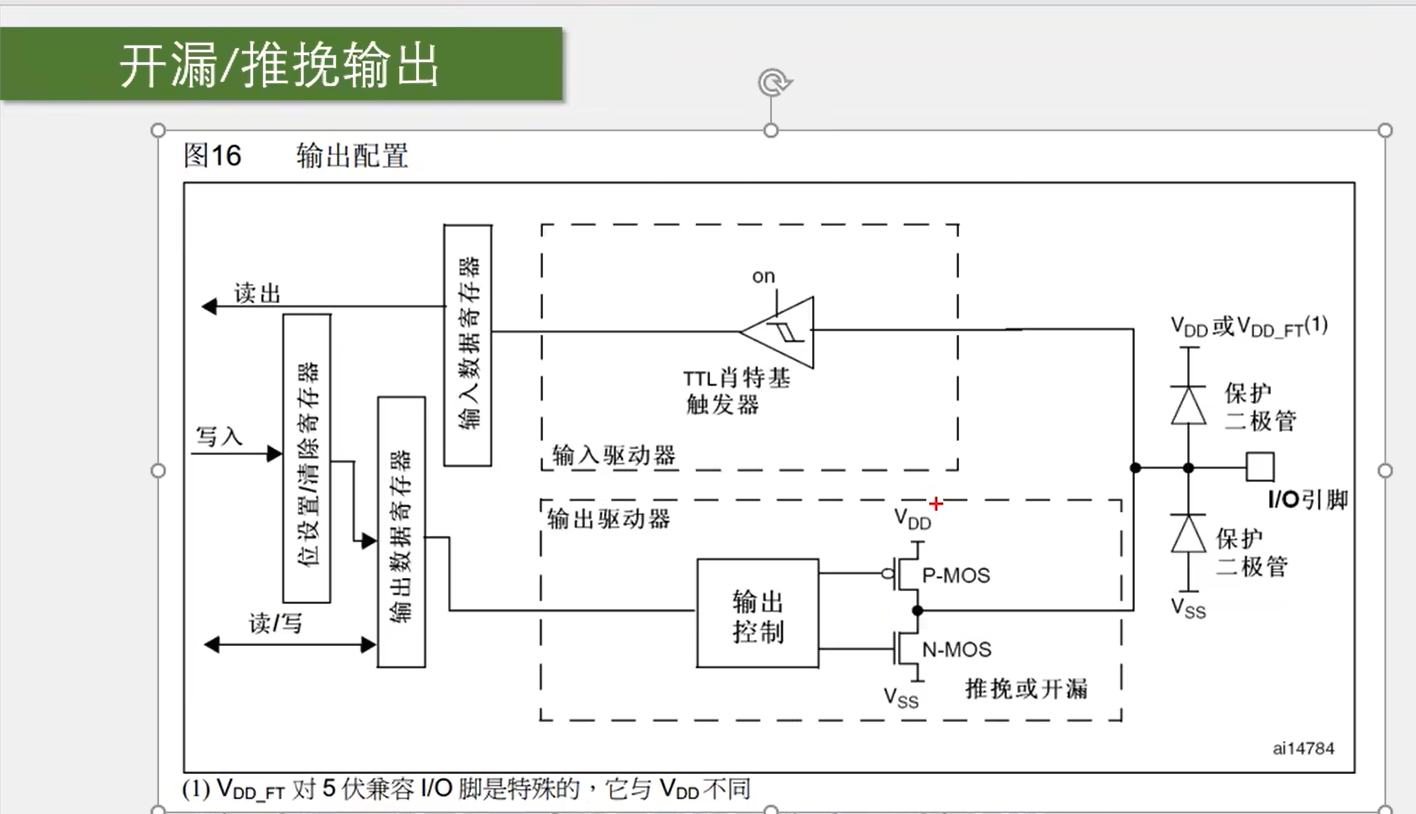

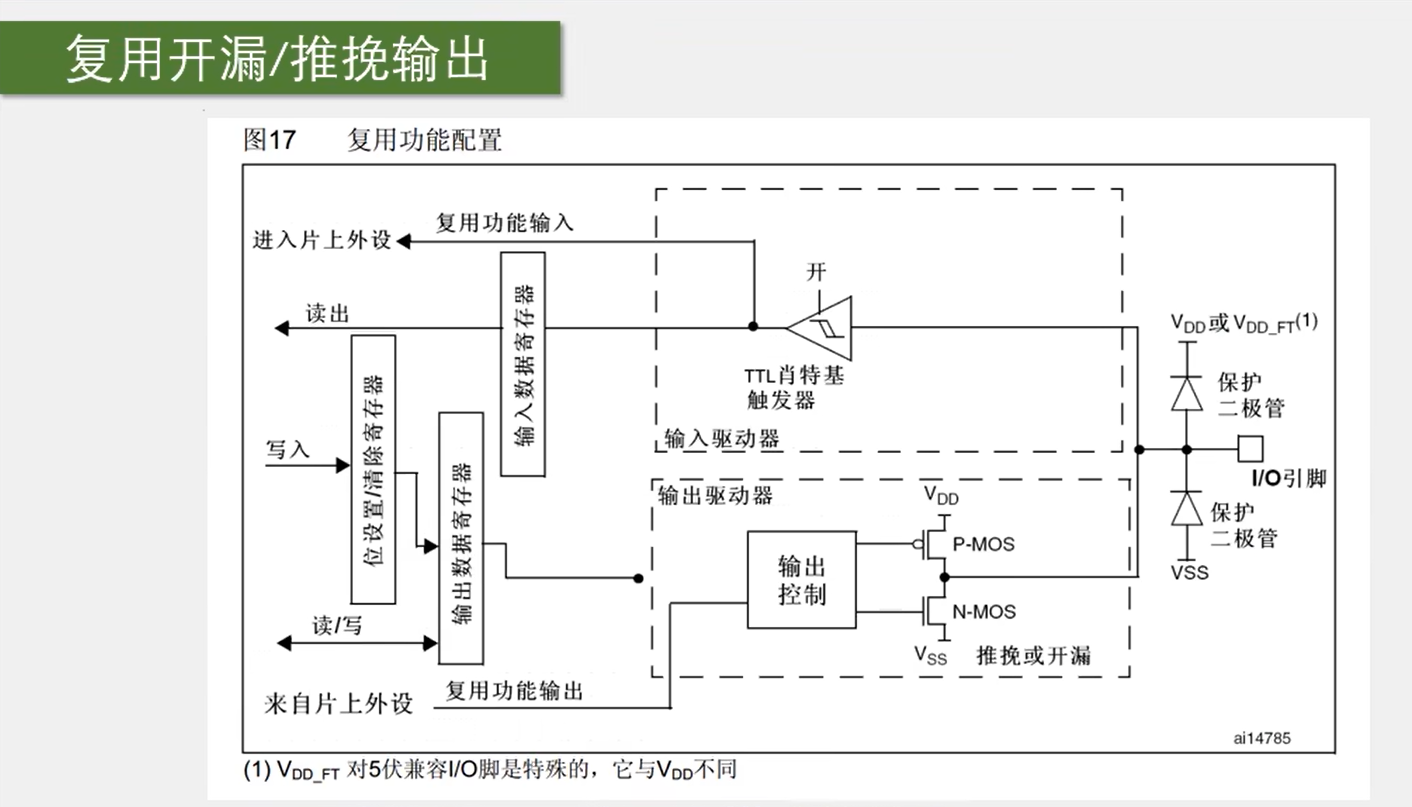

PMOS无效就是开漏输出，都有效就是推挽输出

GPIO的输出速度可以限制输出引脚的最大翻转速度，这个设计出来是为了低功耗和稳定性的，我们一般要求不高的时候一般配置成50MHZ就可以了，输入模式下是没用的。

二、GPIO初始化

3-2

开头有快速新建工程的可行流程，需要看看。

操作STM32的GPIO总共需要3个步骤：

1.使用RCC开启GPIO的时钟；

2.使用GPIO_Init函数初始化GPIO;

3.使用输入或者输出的函数控制GPIO口。

总共涉及到了RCC和GPIO两个外设。

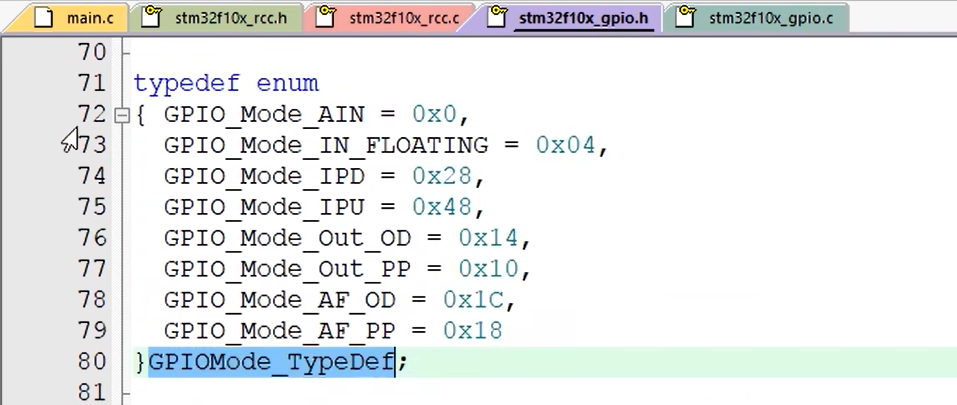

GPIO八种工作模式：

AIN(Analog IN)是模拟输入；IN FLOATING是浮空输入；IPD(In Pull Down)是下拉输入；IPU(In Pull Up)是上拉输入；Out_OD(Out Open Drain)是开漏输出;Out PP(Out Push Pull)是推挽输出；AF_OD是复用开漏输出;AF_PP是复用推挽输出。

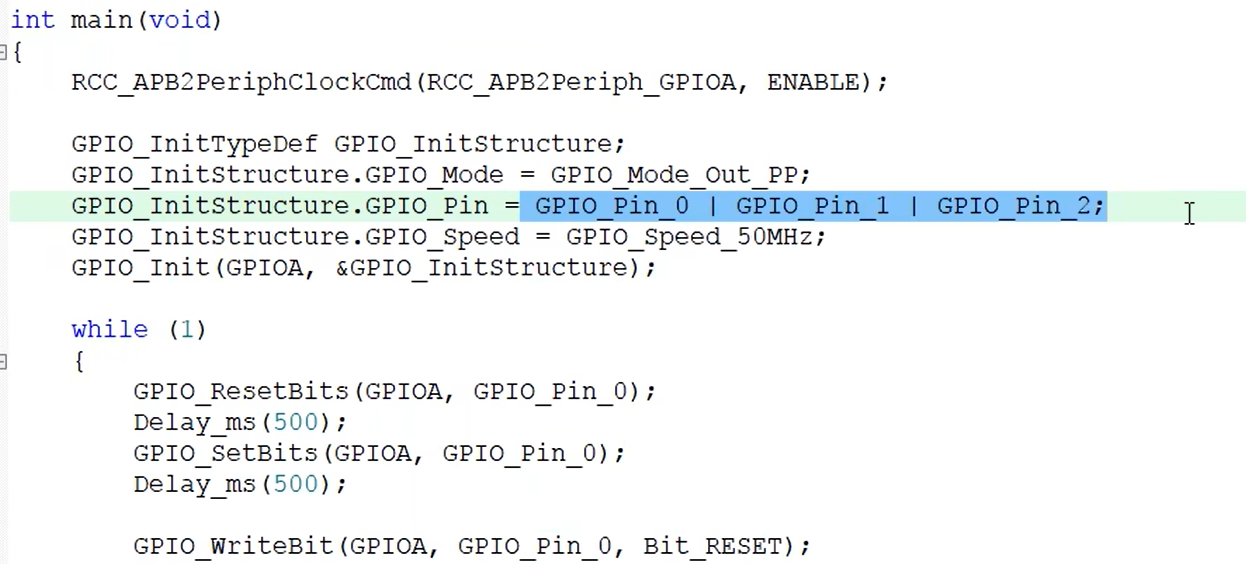

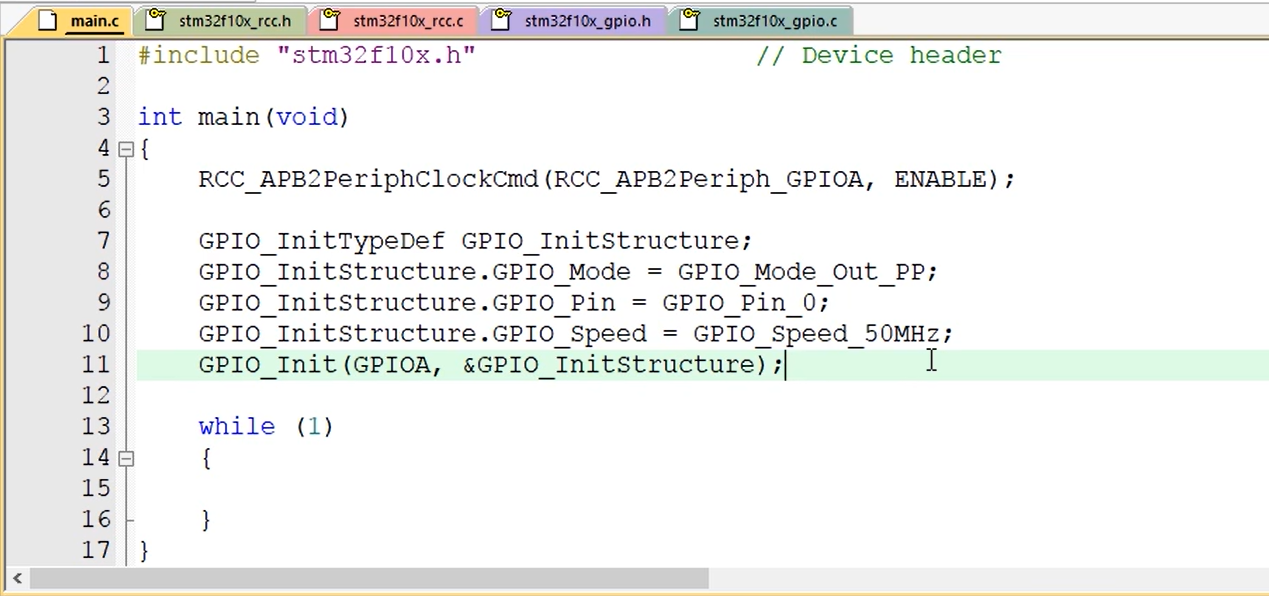

GPIO初始化

21：00在工程中添加现有的包含两个文件的文件夹。

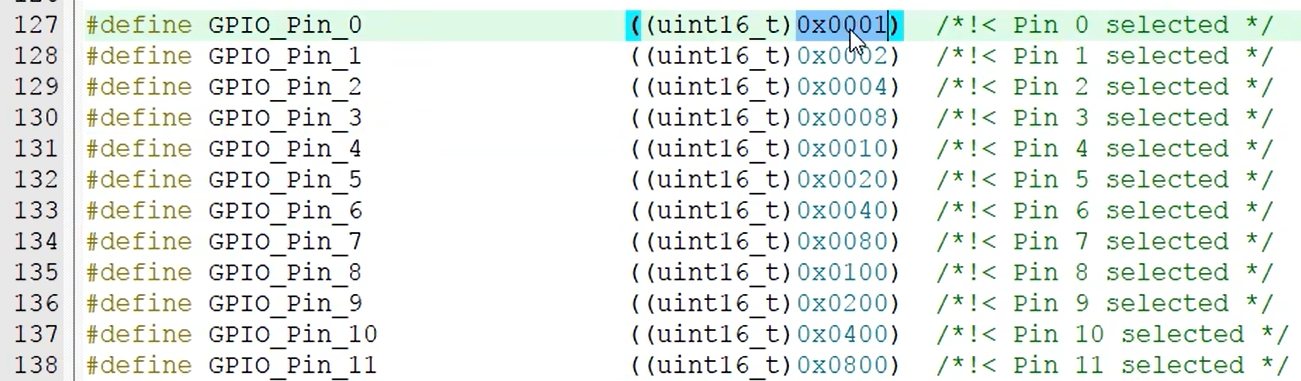

按位或

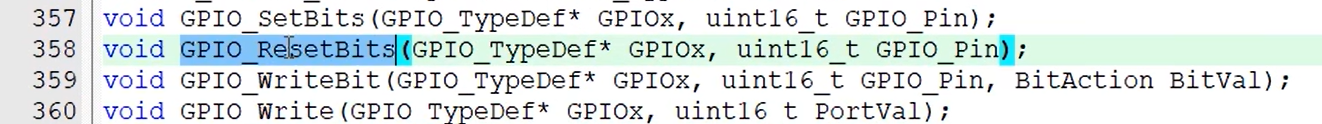

使用库函数的方法：

1.先打开.h文件的最后，看一下都有哪些函数，然后再右键转到定义，查看一下函数和参数的用法

2.看库函数用户手册

3.百度搜索看别人的代码

三、GPIO输入输出模式

3-3

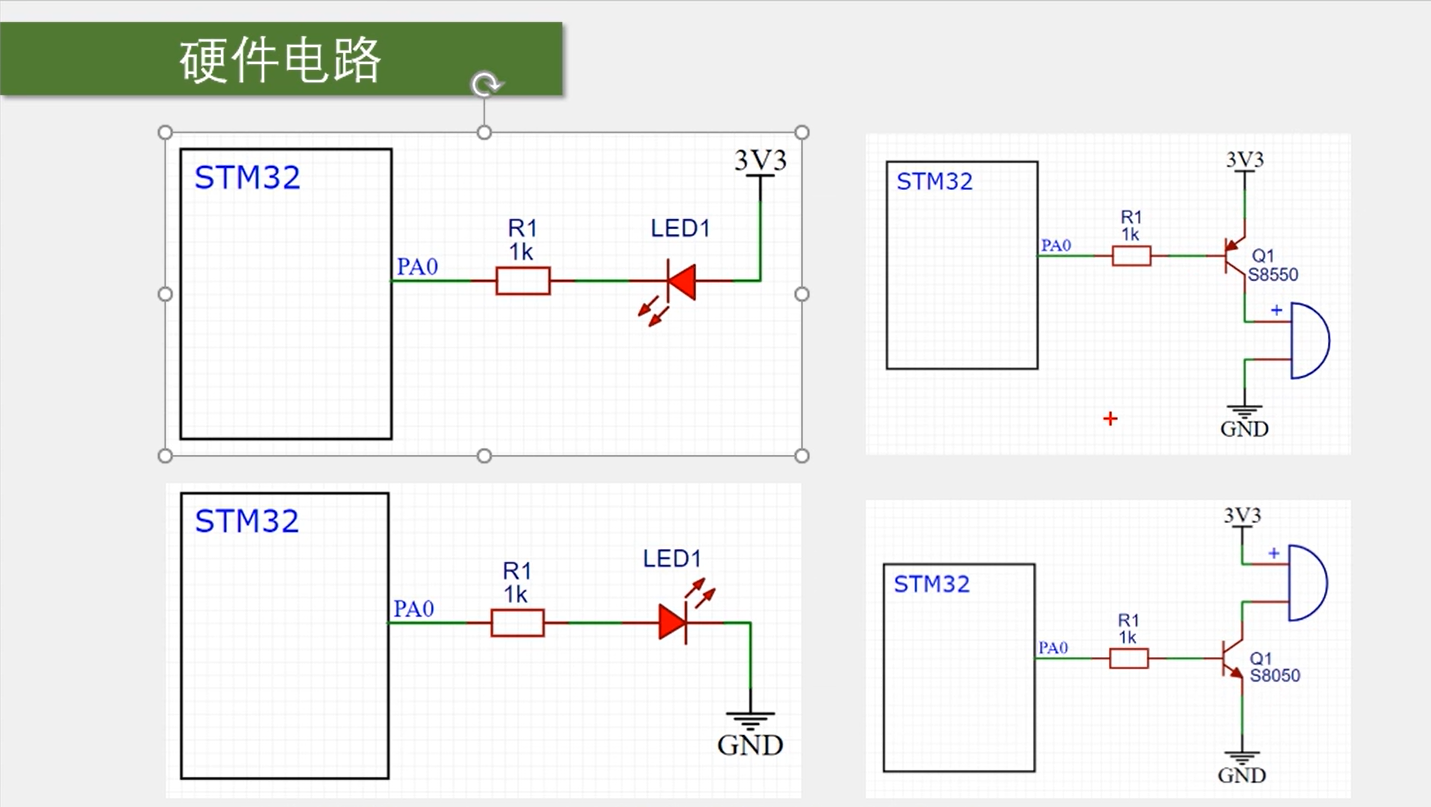

左边两种接法必须要求引脚是上拉或下拉输入的模式；

右边两种接法可以允许引脚是浮空输入的模式，因为已经外置了上拉电阻和下拉电阻。

四、C语言部分知识

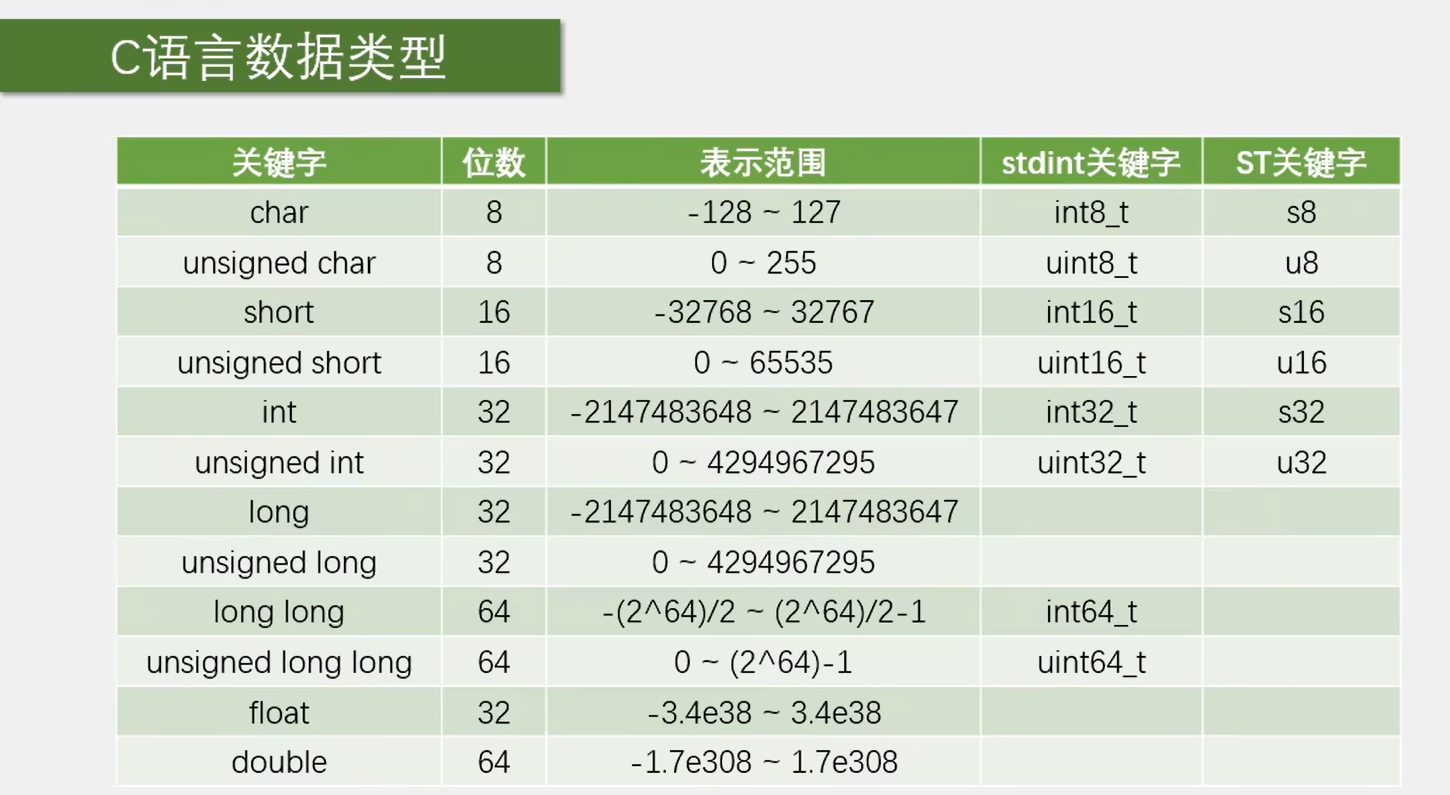

右边是C语言stdint.h文件和ST对这些变量的重命名。右边加个t表示这是用typedef重新命名的变量类型。

因为左边这个名字比较长，而且这个int的位数根据系统的不同还有可能不一样。

u8那一列是库函数老的类型，是为了传统的目的而保留的。就是为了兼容老版本

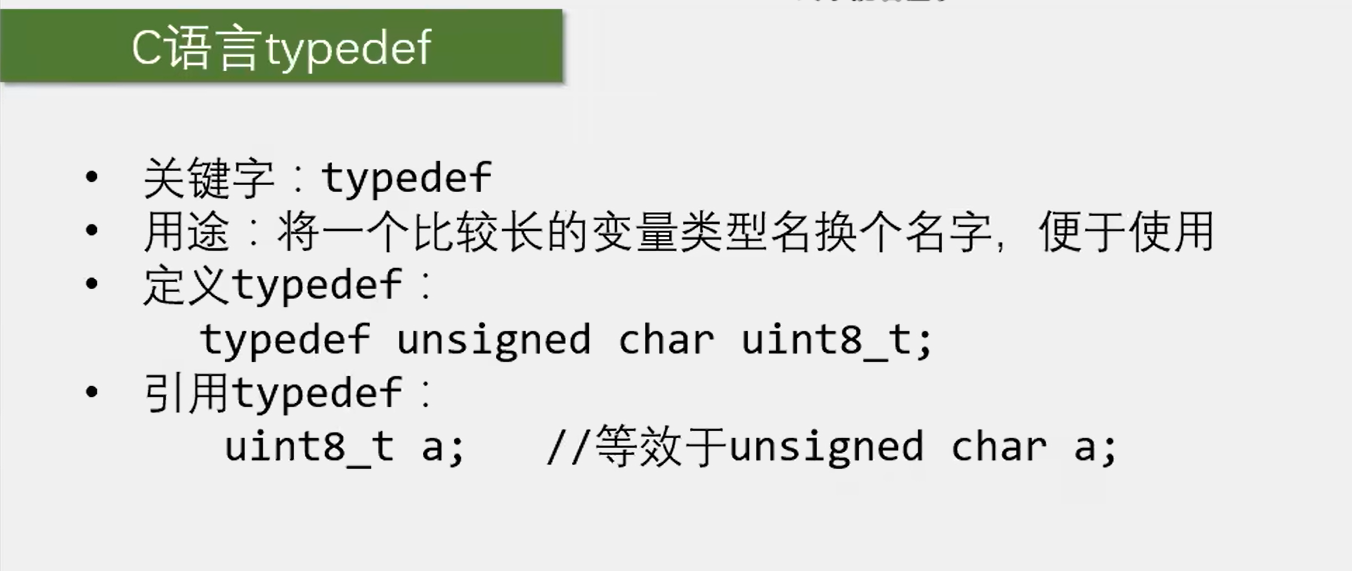

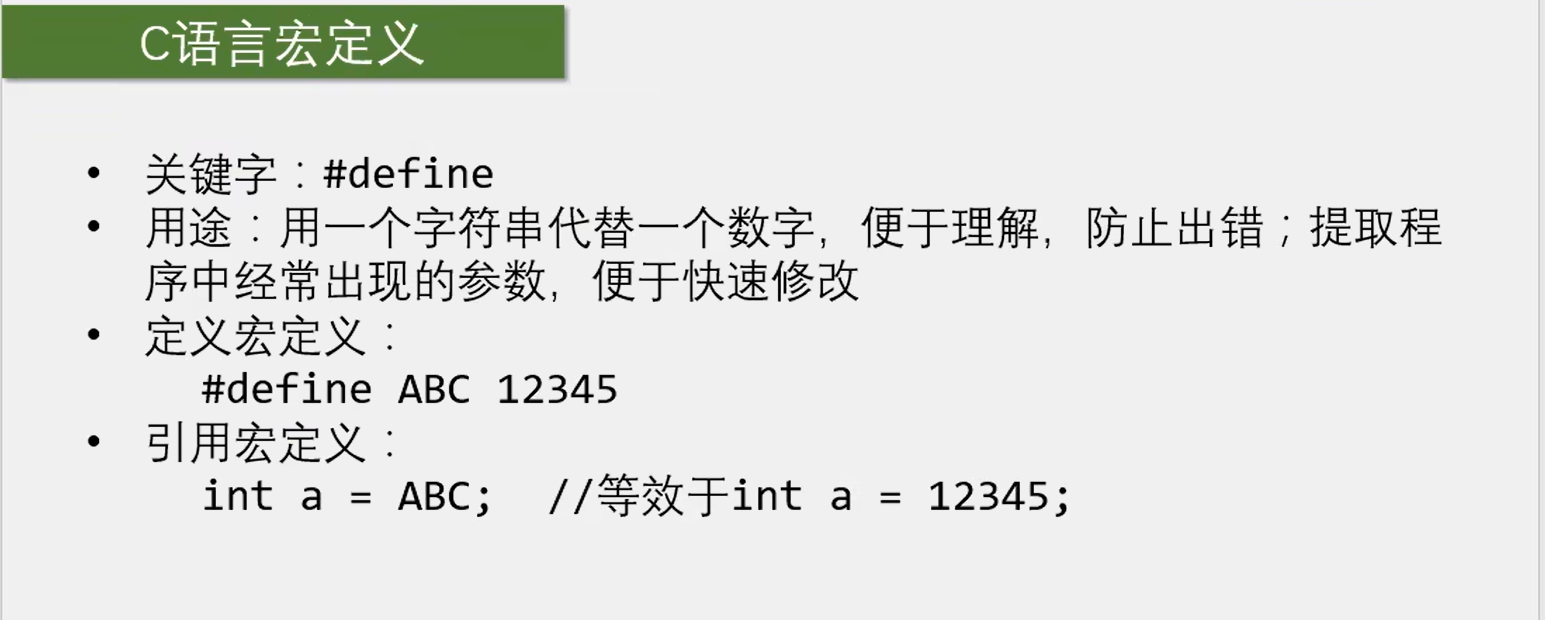

宏定义和typedef的区别：

1.宏定义的新名字在左边，typedef的新名字在右边；

2.宏定义不需要分号，typedef后面必须加分号；

3.宏定义任何名字都可以换，而typedef只能专门给变量类型换名字。

所以宏定义的改名范围要更宽一些，只不过对于变量类型重命名而言，使用typedef更加安全。因为宏定义只是无脑改名，不管你对不对，而typedef会对命名进行检查，如果不是变量类型的名字，那是不行的。

数组只能组合相同类型的数据。

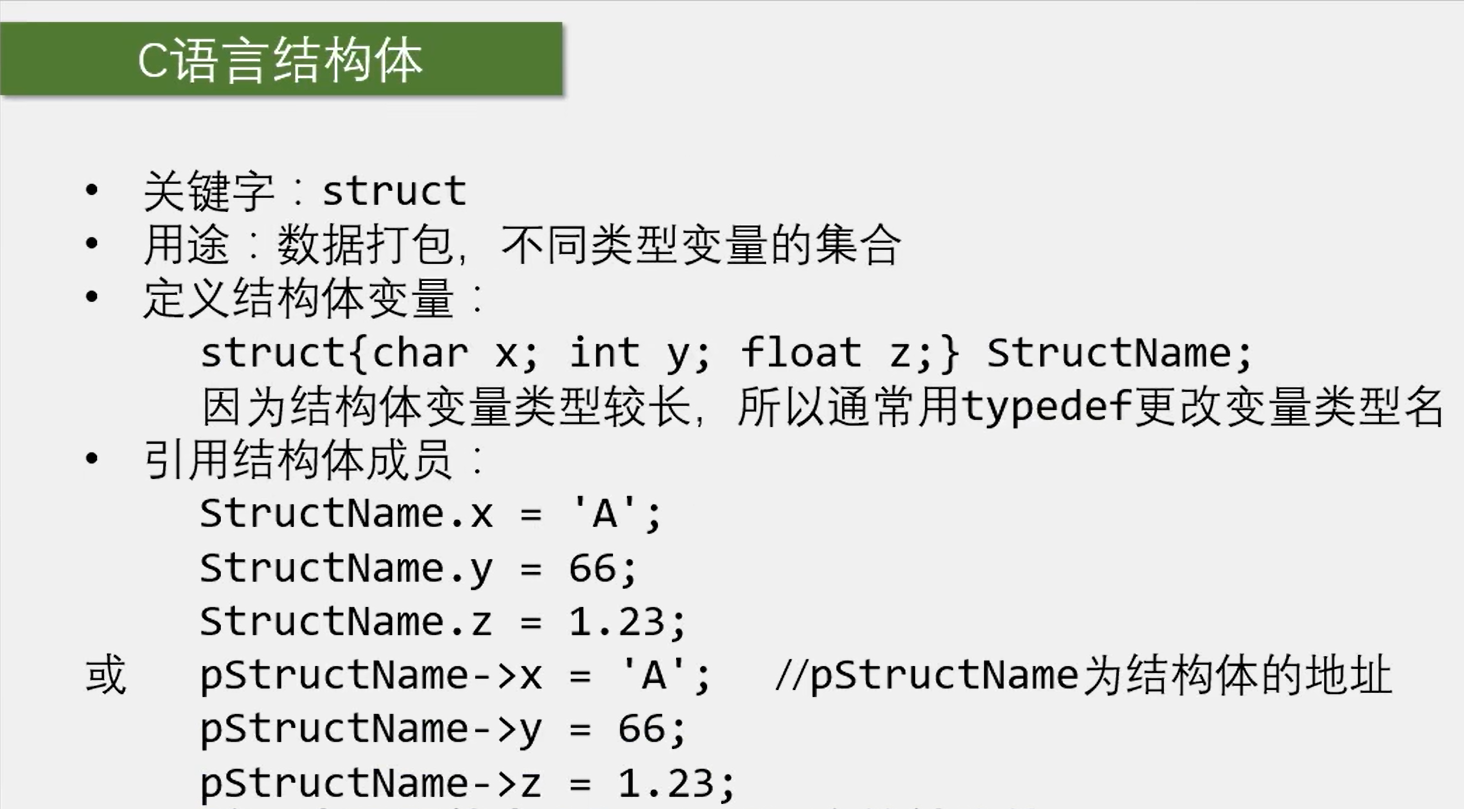

结构体也是一种组合数据类型，它的作用就是组合不同的数据类型。

为什么要加一种结构体指针的引用方式呢？这是因为，结构体是一种组合数据类型，在函数之间的数据传递中，通常用的是地址传递而不是值传递。

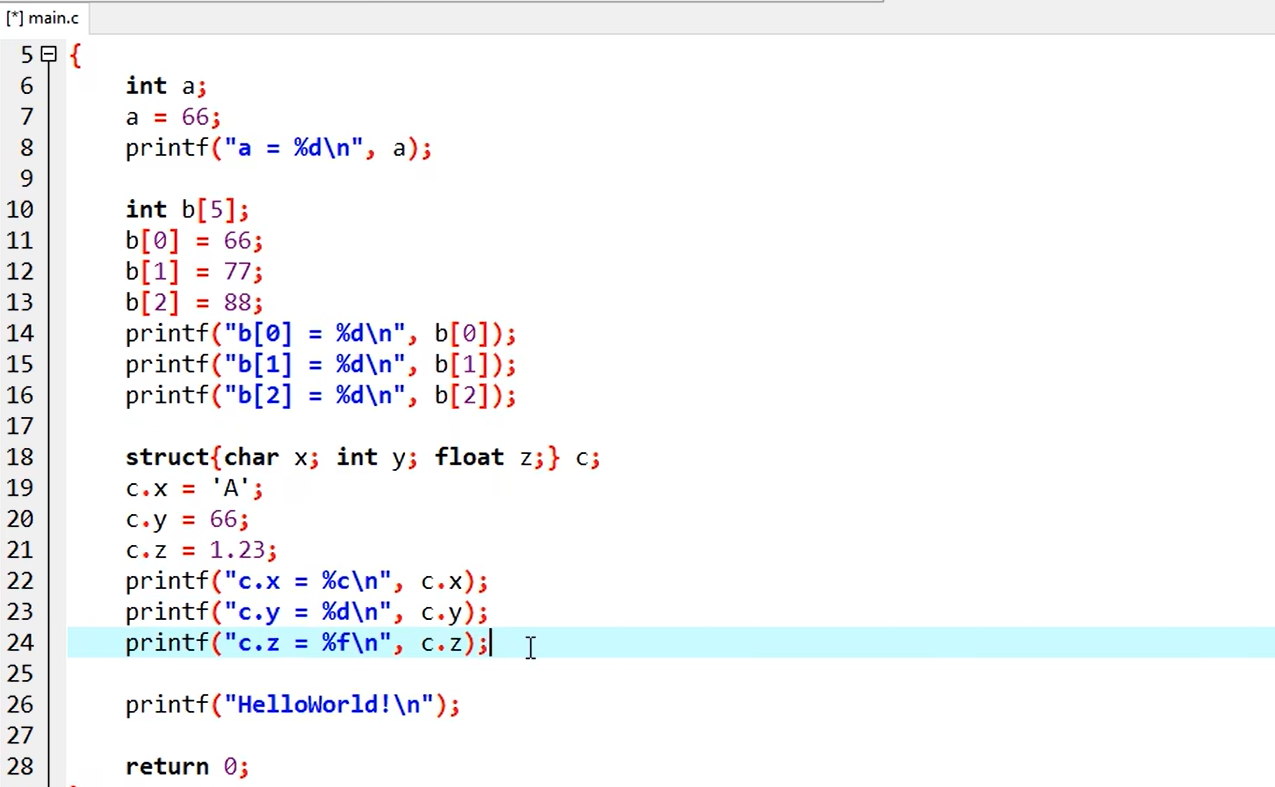

结构体变量的引用：

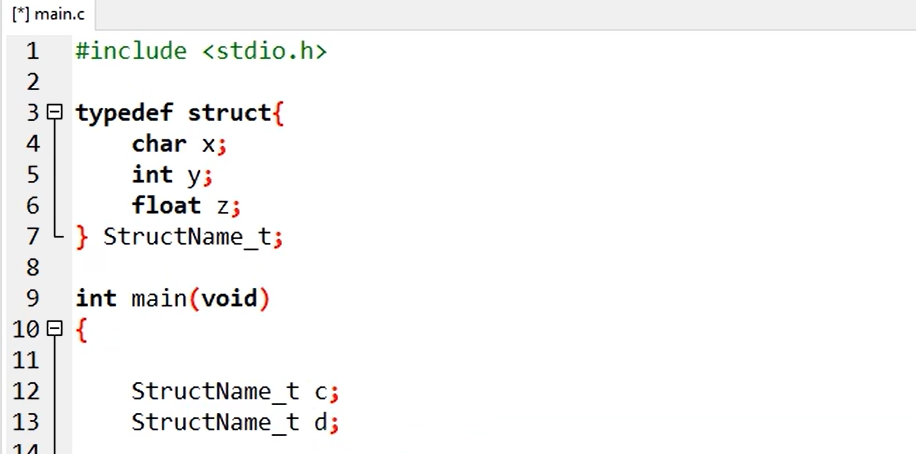

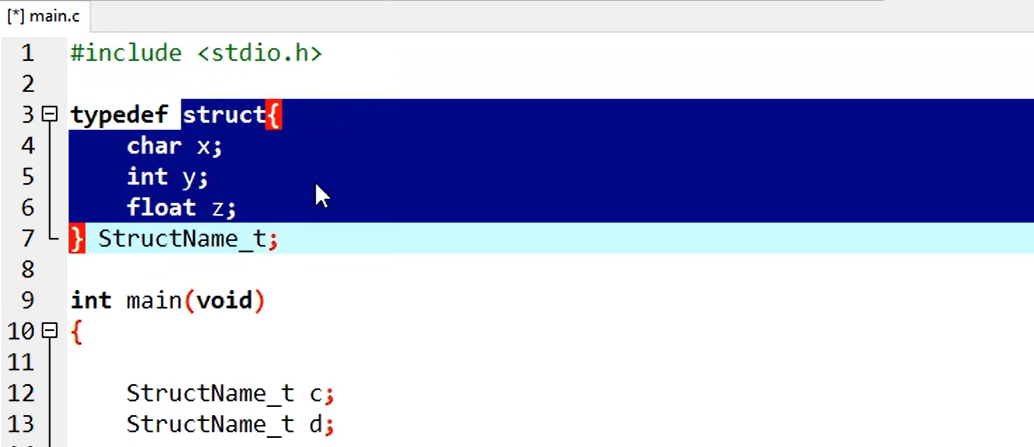

这里的struct包括花括号在内的，是一个结构体的数据类型。然后是typedef，将结构体换了个名字，叫StructName_t。

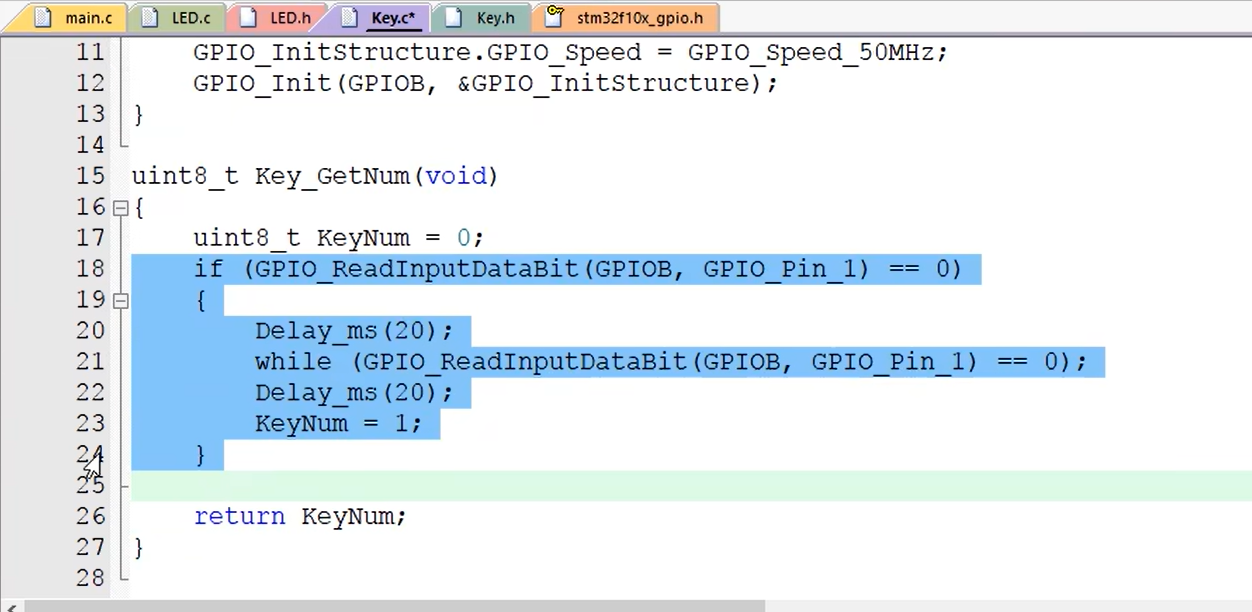

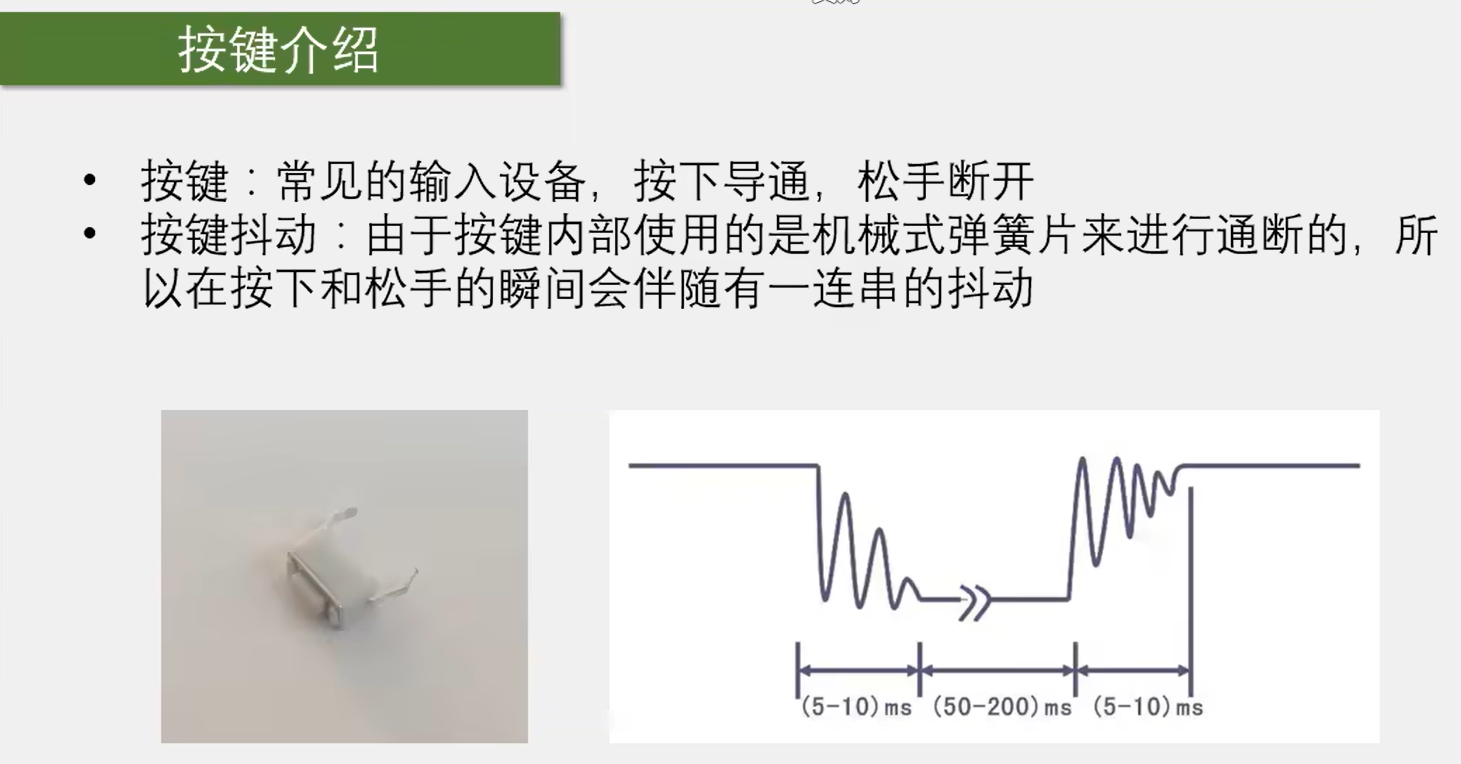

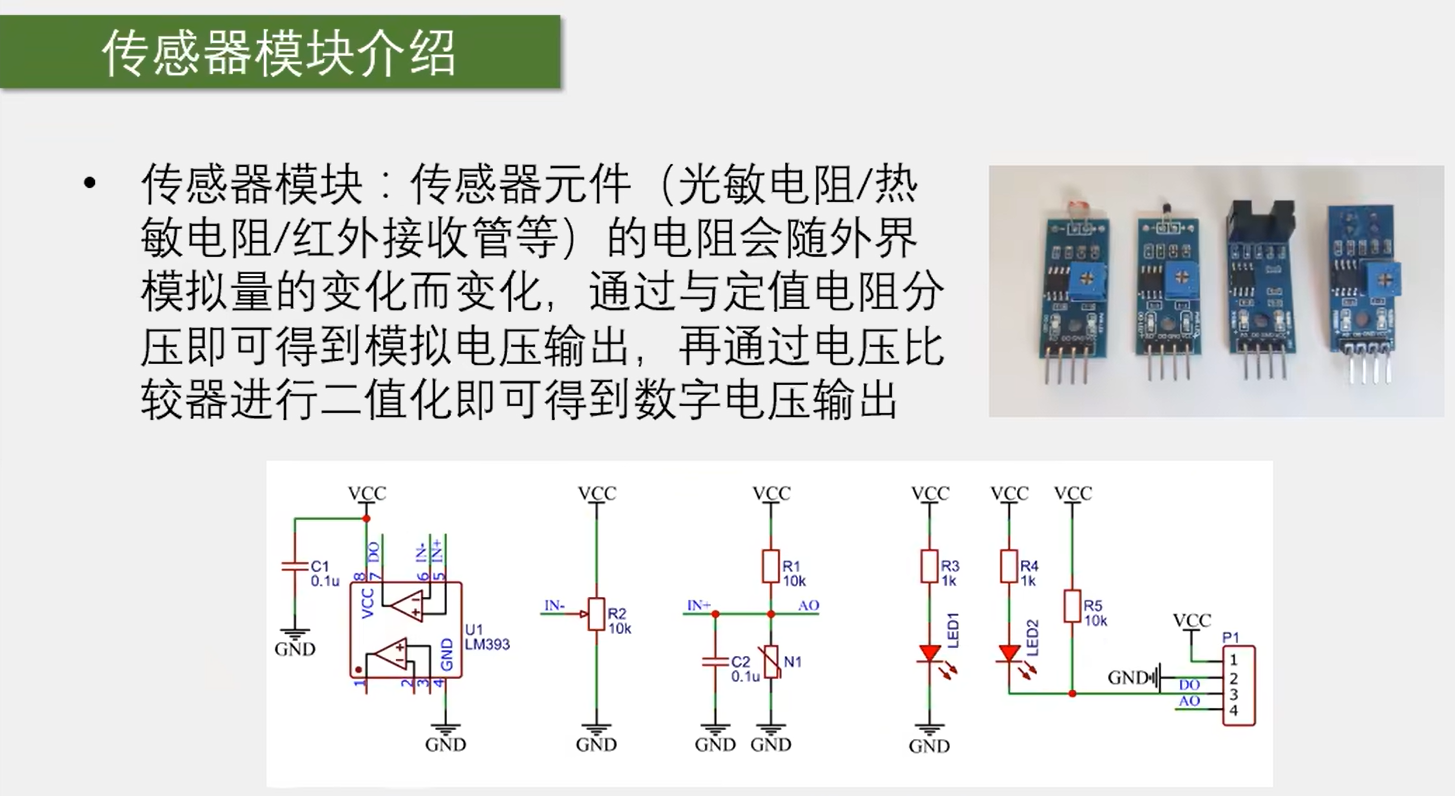

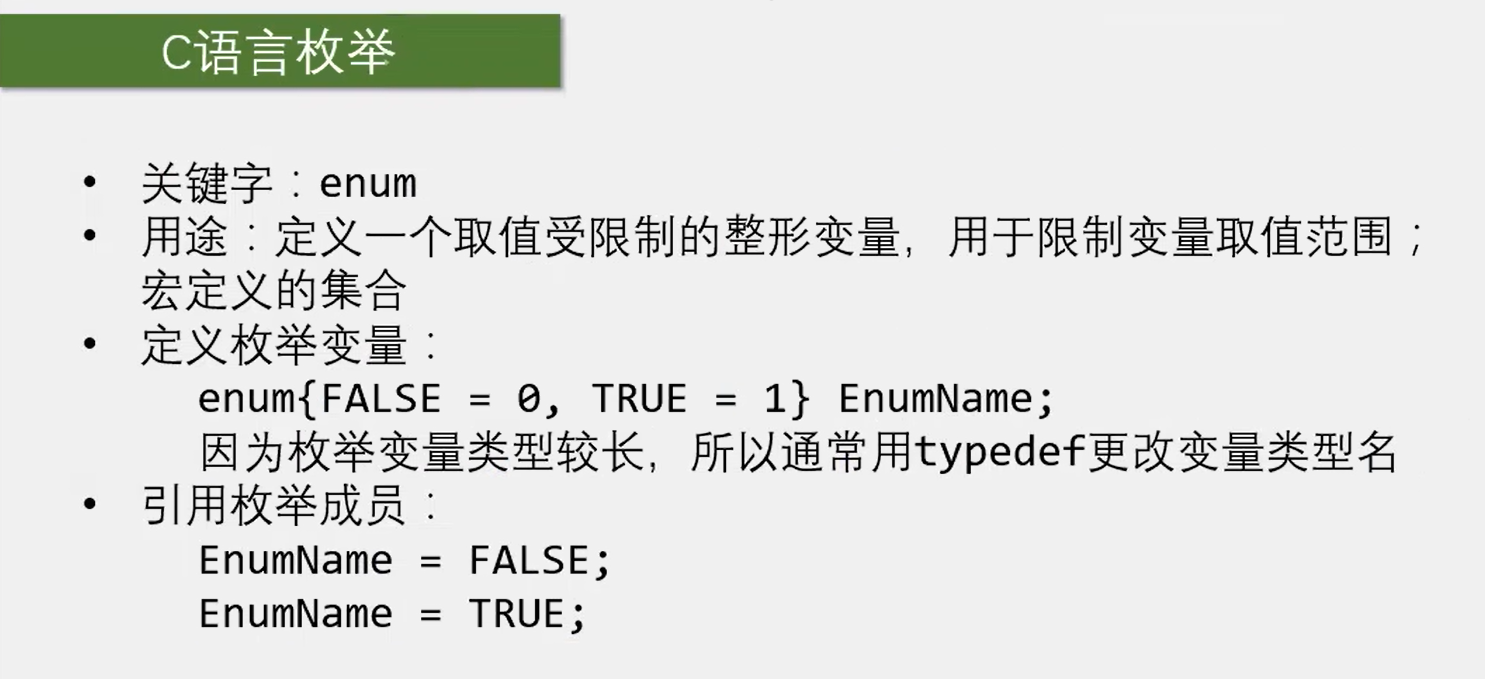

五、按键控制LED和光敏控制蜂鸣器

3-4

3-4 02:20可先建好文件夹、添加组和头文件路径然后再建.c和.h文件。

LED.c用来存放驱动程序的主体代码；

LED.h用来存放这个驱动程序可以对外提供的函数或变量的声明。

就近原则：在函数里，若变量名冲突，优先使用本函数定义的局部变量。
