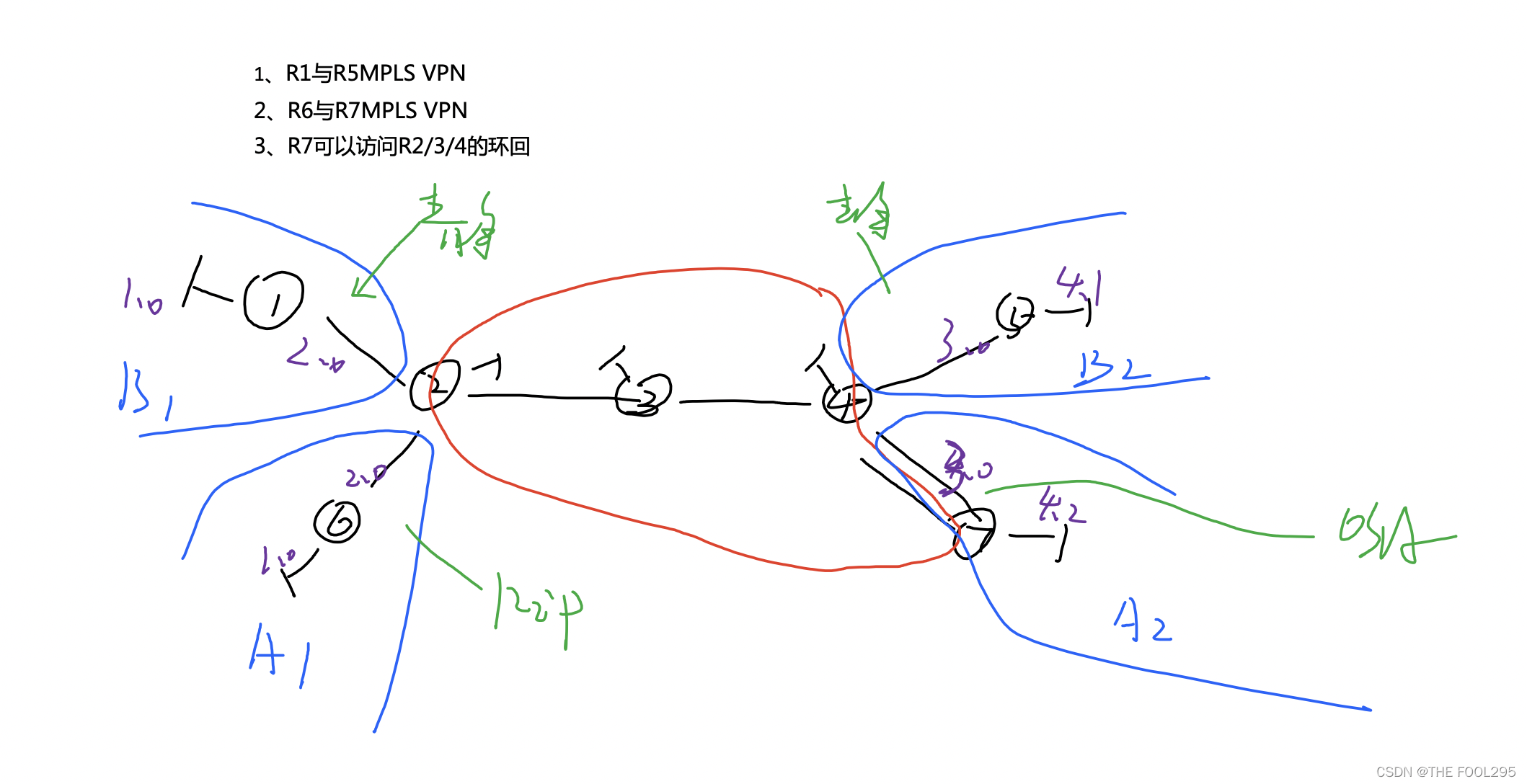

实验要求

在这里插入图片描述
1、R1与R5建立mpls-vpn
2、R6与R7建立mpls-vpn
3、R7可以访问R2,R3,R4的环回

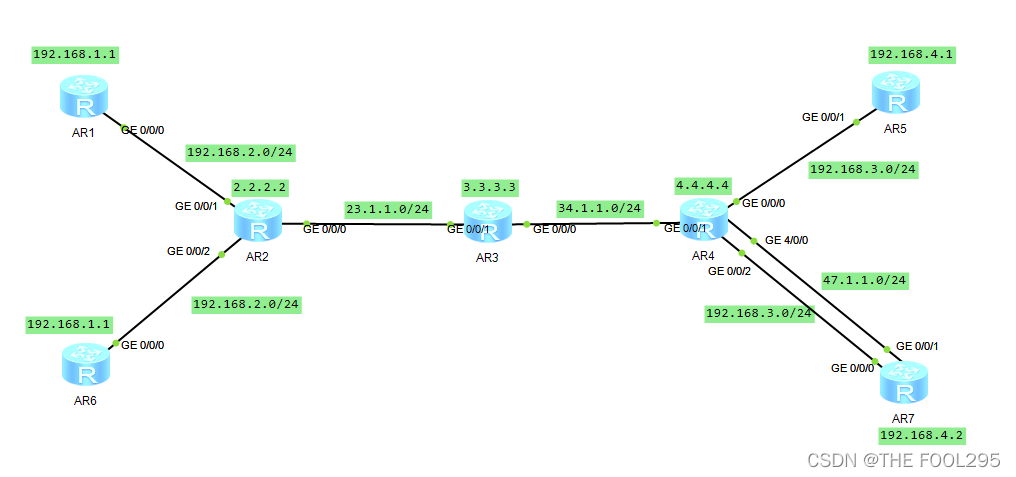

一、实验拓扑图

在这里插入图片描述

二、实验配置

R1：

interface GigabitEthernet0/0/0
ip address 192.168.2.1 255.255.255.0

interface LoopBack0
ip address 192.168.1.1 255.255.255.0

ip route-static 192.168.3.0 255.255.255.0 192.168.2.2
ip route-static 192.168.4.0 255.255.255.0 192.168.2.2

R2：

ip vpn-instance a1                      //创建VPN空间
 ipv4-family
  route-distinguisher 2:2
  vpn-target 2:2 export-extcommunity
  vpn-target 2:2 import-extcommunity

ip vpn-instance b1
 ipv4-family
  route-distinguisher 1:1
  vpn-target 1:1 export-extcommunity
  vpn-target 1:1 import-extcommunity

mpls lsr-id 2.2.2.2
mpls

mpls ldp

interface GigabitEthernet0/0/0
 ip address 23.1.1.1 255.255.255.0
 mpls                                     //在接口上开启mpls
 mpls ldp

 interface GigabitEthernet0/0/1
 ip binding vpn-instance b1             //要把VPN先绑定端口再配地址，不然IP地址会出现在共有路由表中
 ip address 192.168.2.2 255.255.255.0

 interface GigabitEthernet0/0/2
 ip binding vpn-instance a1
 ip address 192.168.2.2 255.255.255.0

interface LoopBack0
 ip address 2.2.2.2 255.255.255.255

bgp 1
 router-id 2.2.2.2
 peer 4.4.4.4 as-number 1
 peer 4.4.4.4 connect-interface LoopBack0

 ipv4-family unicast
  undo synchronization
  peer 4.4.4.4 enable

 ipv4-family vpnv4
  policy vpn-target
  peer 4.4.4.4 enable

 ipv4-family vpn-instance a1                   //在bgp中导入VPN a1的路由
  import-route rip 1

 ipv4-family vpn-instance b1
  import-route direct    //在bgp向VPN b1导入静态和直连路由，不能书写，因为手写bgp不会打第二层标签
  import-route static

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 23.1.1.1 0.0.0.0

rip 1 vpn-instance a1                     //为VPN空间起动态路由协议
 undo summary
 version 2
 network 192.168.2.0
 import-route bgp

ip route-static vpn-instance b1 192.168.1.0 255.255.255.0 192.168.2.1

R3：

mpls lsr-id 3.3.3.3
mpls

mpls ldp

interface GigabitEthernet0/0/0
 ip address 34.1.1.1 255.255.255.0
 mpls
 mpls ldp

interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
 mpls
 mpls ldp

interface GigabitEthernet0/0/2

interface LoopBack0
 ip address 3.3.3.3 255.255.255.255

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.2 0.0.0.0
  network 34.1.1.1 0.0.0.0

R4：

ip vpn-instance a1
 ipv4-family
  route-distinguisher 2:2
  vpn-target 2:2 export-extcommunity
  vpn-target 2:2 import-extcommunity

ip vpn-instance b1
 ipv4-family
  route-distinguisher 1:1
  vpn-target 1:1 export-extcommunity
  vpn-target 1:1 import-extcommunity

mpls lsr-id 4.4.4.4
mpls

mpls ldp

interface GigabitEthernet0/0/0
 ip binding vpn-instance b1
 ip address 192.168.3.2 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 34.1.1.2 255.255.255.0
 mpls
 mpls ldp

interface GigabitEthernet0/0/2
 ip binding vpn-instance a1
 ip address 192.168.3.2 255.255.255.0

interface GigabitEthernet4/0/0
 ip address 47.1.1.1 255.255.255.0

interface NULL0

interface LoopBack0
 ip address 4.4.4.4 255.255.255.255

bgp 1
 router-id 4.4.4.4
 peer 2.2.2.2 as-number 1
 peer 2.2.2.2 connect-interface LoopBack0

 ipv4-family unicast
  undo synchronization
  peer 2.2.2.2 enable

 ipv4-family vpnv4
  policy vpn-target
  peer 2.2.2.2 enable

 ipv4-family vpn-instance a1
  import-route ospf 2

 ipv4-family vpn-instance b1
  import-route direct
  import-route static

ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 34.1.1.2 0.0.0.0

ospf 2 router-id 4.4.4.4 vpn-instance a1
 import-route bgp
 area 0.0.0.0
  network 192.168.3.2 0.0.0.0

ip route-static vpn-instance a1 192.168.4.0 255.255.255.0 192.168.3.1
ip route-static vpn-instance b1 192.168.4.0 255.255.255.0 192.168.3.1

R5：

interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0

interface LoopBack0
 ip address 192.168.4.1 255.255.255.0

ip route-static 192.168.1.0 255.255.255.0 192.168.3.2
ip route-static 192.168.2.0 255.255.255.0 192.168.3.2

R6：

interface GigabitEthernet0/0/0
 ip address 192.168.2.1 255.255.255.0

interface LoopBack0
 ip address 192.168.1.1 255.255.255.0

rip 1
 undo summary
 version 2
 network 192.168.1.0
 network 192.168.2.0

R7：

interface GigabitEthernet0/0/0
 ip address 192.168.3.1 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 47.1.1.2 255.255.255.0

interface GigabitEthernet0/0/2

interface LoopBack0
 ip address 192.168.4.2 255.255.255.0

ospf 1 router-id 7.7.7.7
 area 0.0.0.0
  network 192.168.3.1 0.0.0.0
  network 192.168.4.2 0.0.0.0

ip route-static 0.0.0.0 0.0.0.0 192.168.3.2

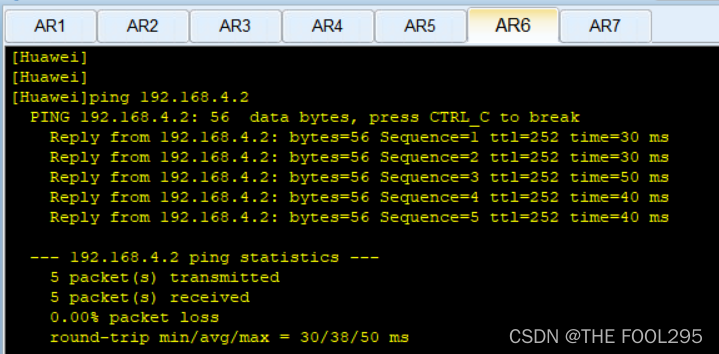

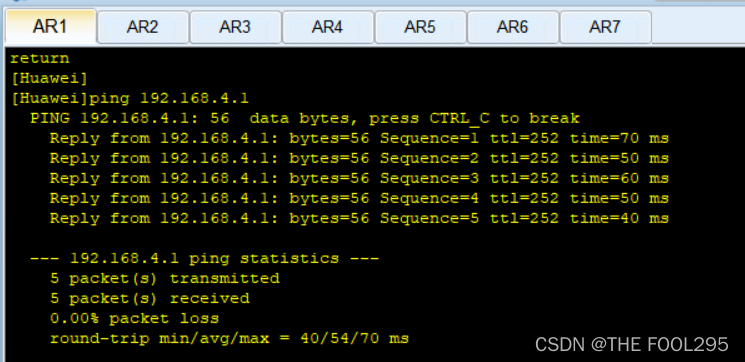

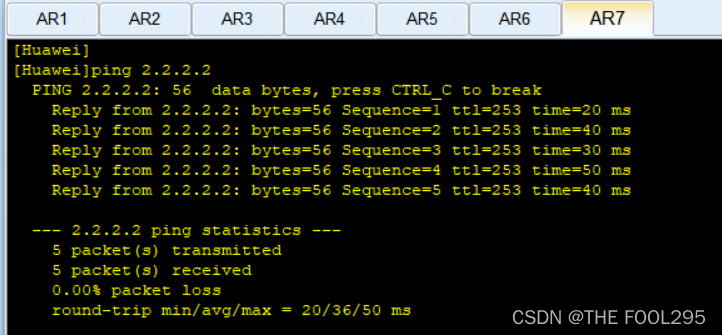

实验结果

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
