BGP联邦实验

实验要求

1.AS1存在两个环回，一个地址为192.168.1.0/24该地址不能在任何协议中宣告
AS3存在两个环回，一个地址为192.168.2.0/24该地址不能在任何协议中宣告
最终要求这两个环回可以互相通讯;
AS1的另一个环回为10.1.1.0/24，AS3的另一个环回为10.1.2.0/24
2、整个AS2的ip地址为172.16.0.0.请合理划分
3、AS间的骨干链路ip地址随意定制
4、使用BGP协议让整个网络所有设备的环回可以相互访问
5、减少条目数量，避免环路出现

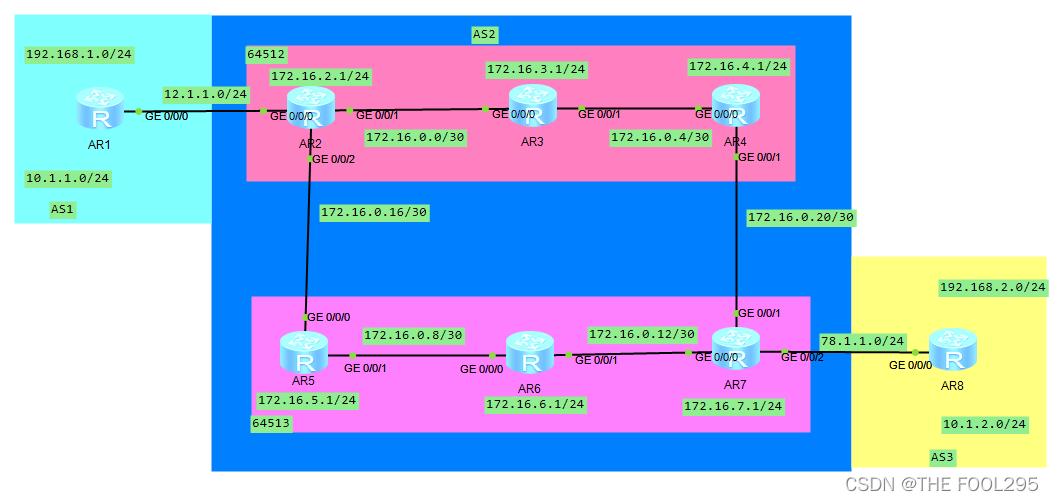

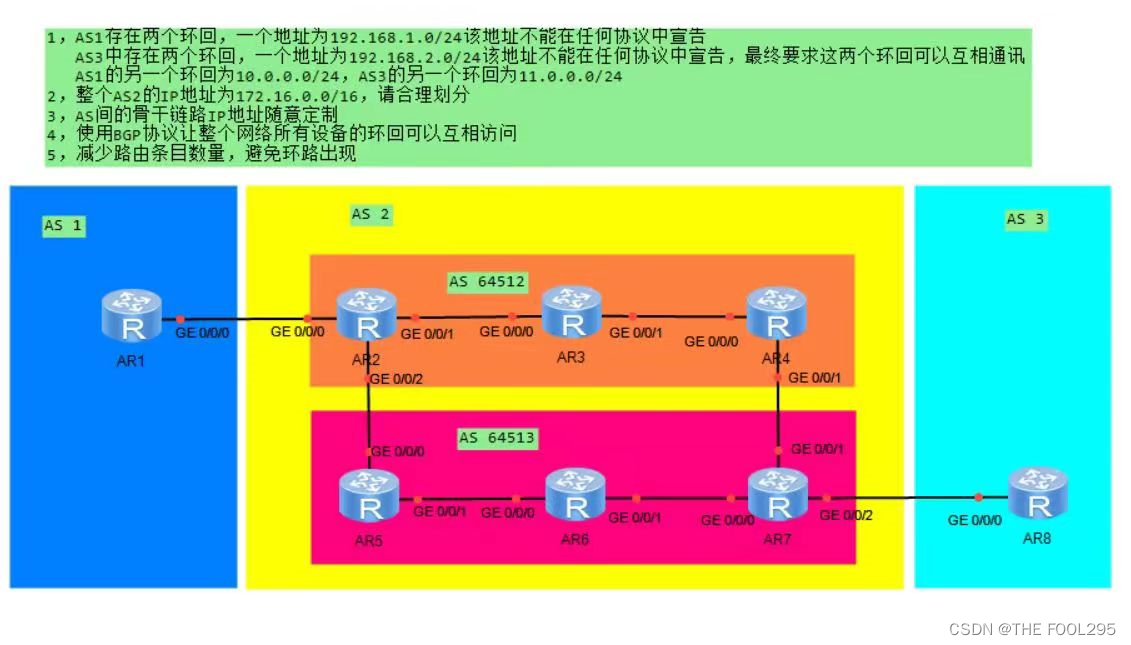

一、实验拓扑图

二、配置底层ip

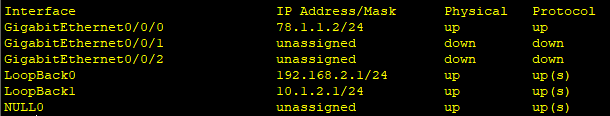

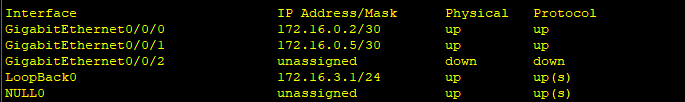

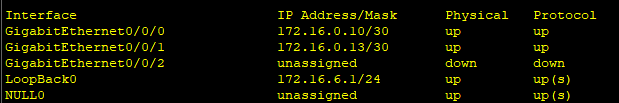

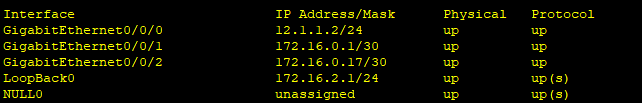

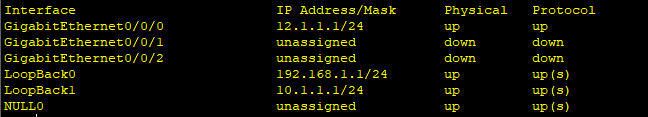

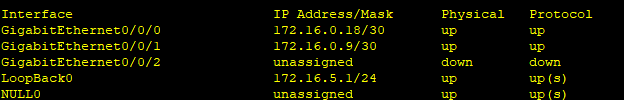

按照拓扑图配置完成后使用 display ip interface brief 命令查看配置
R1：

R2：

R3：

R4：

R5：

R6：

R7：

R8：

三、在AS2上配置OSPF

R2:
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 172.16.0.0 0.0.255.255

R3:
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 172.16.0.0 0.0.255.255

R4:
ospf 1 router-id 4.4.4.4
area 0.0.0.0
network 172.16.0.0 0.0.255.255

R5:
ospf 1 router-id 5.5.5.5
area 0.0.0.0
network 172.16.0.0 0.0.255.255

R6:
ospf 1 router-id 6.6.6.6
area 0.0.0.0
network 172.16.0.0 0.0.255.255

R7:
ospf 1 router-id 7.7.7.7
area 0.0.0.0
network 172.16.0.0 0.0.255.255

四、BGP 建立邻居关系

R1：
bgp 1
router-id 1.1.1.1
peer 12.1.1.2 as-number 2

R2：

bgp 64512
router-id 2.2.2.2
confederation id 2
confederation peer-as 64513
peer 12.1.1.1 as-number 1
peer 172.16.3.1 as-number 64512
peer 172.16.3.1 connect-interface LoopBack0
peer 172.16.5.1 as-number 64513
peer 172.16.5.1 ebgp-max-hop 2
peer 172.16.5.1 connect-interface LoopBack0

R3：
bgp 64512
router-id 3.3.3.3
confederation id 2
peer 172.16.2.1 as-number 64512
peer 172.16.2.1 connect-interface LoopBack0
peer 172.16.4.1 as-number 64512
peer 172.16.4.1 connect-interface LoopBack0

R4：
bgp 64512
router-id 4.4.4.4
confederation id 2
confederation peer-as 64513
peer 172.16.3.1 as-number 64512
peer 172.16.3.1 connect-interface LoopBack0
peer 172.16.7.1 as-number 64513
peer 172.16.7.1 ebgp-max-hop 2
peer 172.16.7.1 connect-interface LoopBack0

R5：
bgp 64513
router-id 5.5.5.5
confederation id 2
confederation peer-as 64512
peer 172.16.2.1 as-number 64512
peer 172.16.2.1 ebgp-max-hop 2
peer 172.16.2.1 connect-interface LoopBack0
peer 172.16.6.1 as-number 64513
peer 172.16.6.1 connect-interface LoopBack0

R6：
bgp 64513
router-id 6.6.6.6
confederation id 2
peer 172.16.5.1 as-number 64513
peer 172.16.5.1 connect-interface LoopBack0
peer 172.16.7.1 as-number 64513
peer 172.16.7.1 connect-interface LoopBack0

R7：
bgp 64513
router-id 7.7.7.7
confederation id 2
confederation peer-as 64512
peer 78.1.1.2 as-number 3
peer 172.16.4.1 as-number 64512
peer 172.16.4.1 ebgp-max-hop 2
peer 172.16.4.1 connect-interface LoopBack0
peer 172.16.6.1 as-number 64513
peer 172.16.6.1 connect-interface LoopBack0

R8：
bgp 3
router-id 8.8.8.8
peer 78.1.1.1 as-number 2

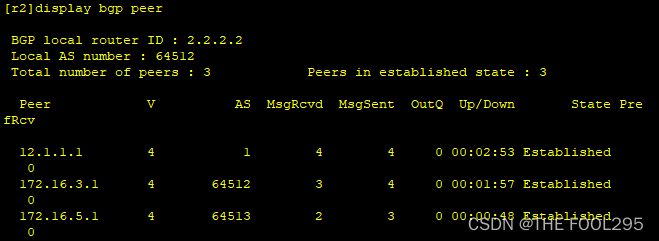

BGP 建邻完成后，可以使用display bgp peer查看建邻结果

五、宣告路由

R1：
bgp 1
network 10.1.1.0 255.255.255.0

R2：
bgp 64512
peer 172.16.3.1 next-hop-local
peer 172.16.5.1 next-hop-local

R3：
bgp 64512
peer 172.16.2.1 reflect-client

R6：
bgp 64513
peer 172.16.5.1 reflect-client

R7：
bgp 64513
peer 172.16.4.1 next-hop-local
peer 172.16.6.1 next-hop-local

R8：
bgp 3
network 10.1.2.0 255.255.255.0

六、汇总

R2：
ip route-static 172.16.0.0 21 NULL 0 空接口，防环
bgp 64512
network 172.16.0.0 21

R7：
ip route-static 172.16.0.0 21 NULL 0
bgp 64513
network 172.16.0.0 21

七、GRE配置

R1：
interface Tunnel0/0/0
ip address 10.1.3.1 255.255.255.0
tunnel-protocol gre
source 10.1.1.1
destination 10.1.2.1

R8：
interface Tunnel0/0/0
ip address 10.1.3.2 255.255.255.0
tunnel-protocol gre
source 10.1.2.1
destination 10.1.1.1

八、.静态配置

R1：
ip route-static 192.168.2.0 24 10.1.3.2

R8：
ip route-static 192.168.1.0 24 Tunnel 0/0/0

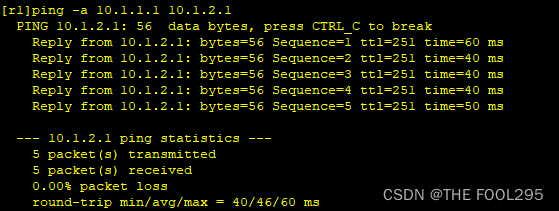

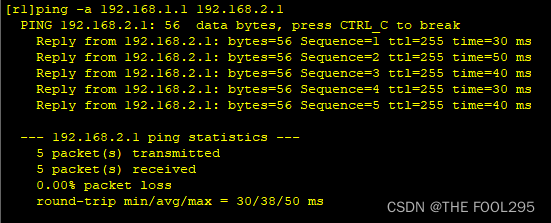

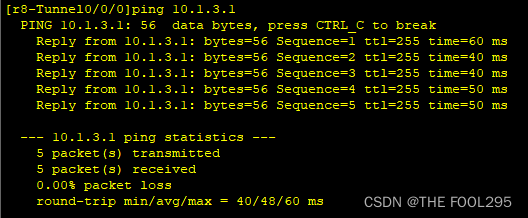

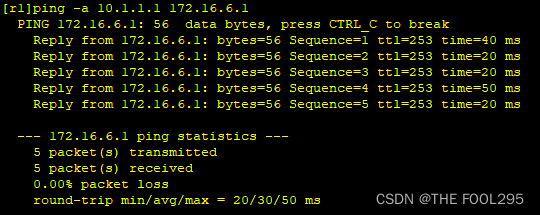

最终测试
