数字电路基础与Quartus入门

安装Quartus-II13和Modelsim

具体安装过程和相关所需安装包可参考：
Quarus-II安装
Modelsim安装

在 Quartus-II 中自己用门电路设计一个D触发器，并进行仿真，时序波形验证

• 创建新工程;点击File，选中New Project Wizard：

• 选择工程目录及名字，并选择相应设备型号：


• 之后的全选择next即可

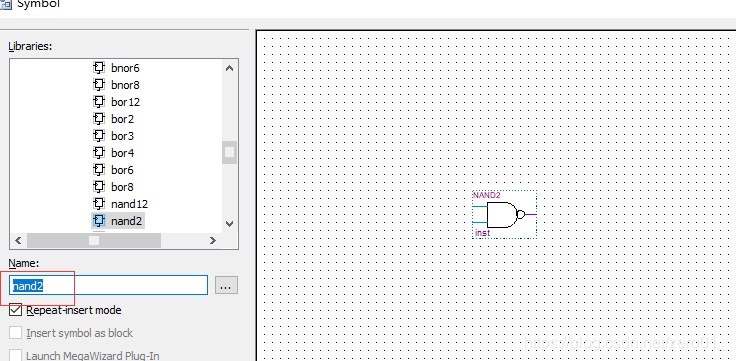

• 创建原理图，首先创建方框文件，再然后添加元器件：nand2，二个输入的与非门，依次添加四个and2和一个非门not：
• 将原件摆放后连线，最终结果如图：
