可视化代码调试和Proteus下的stm32程序仿真

本文介绍了如何在VSCode中进行C++的代码调试,包括安装C++插件,配置launch.json和task.json文件。同时,详细讲解了在Proteus环境下,如何通过创建固件项目,选择STM32F103R6控制器,添加元件,结合Keil生成HEX文件,实现STM32程序的仿真运行。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

  • vscode下的代码调试
  • Proteus仿真运行stm32程序
  • 参考资料

vscode下的代码调试

1.环境配置
a.在vscode中安装C++的插件

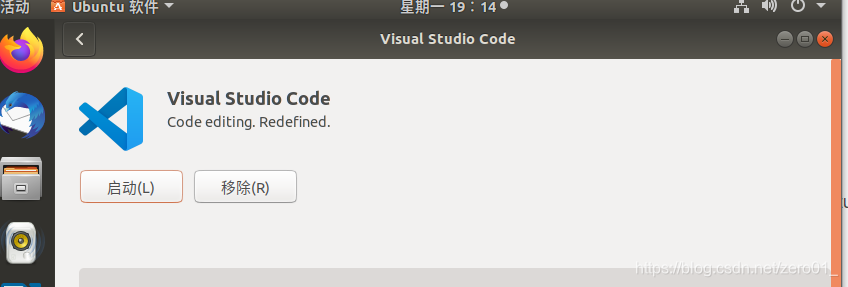

在虚拟机上的应用商店里搜索Visual Studio Code,点击安装就行。
在这里插入图片描述

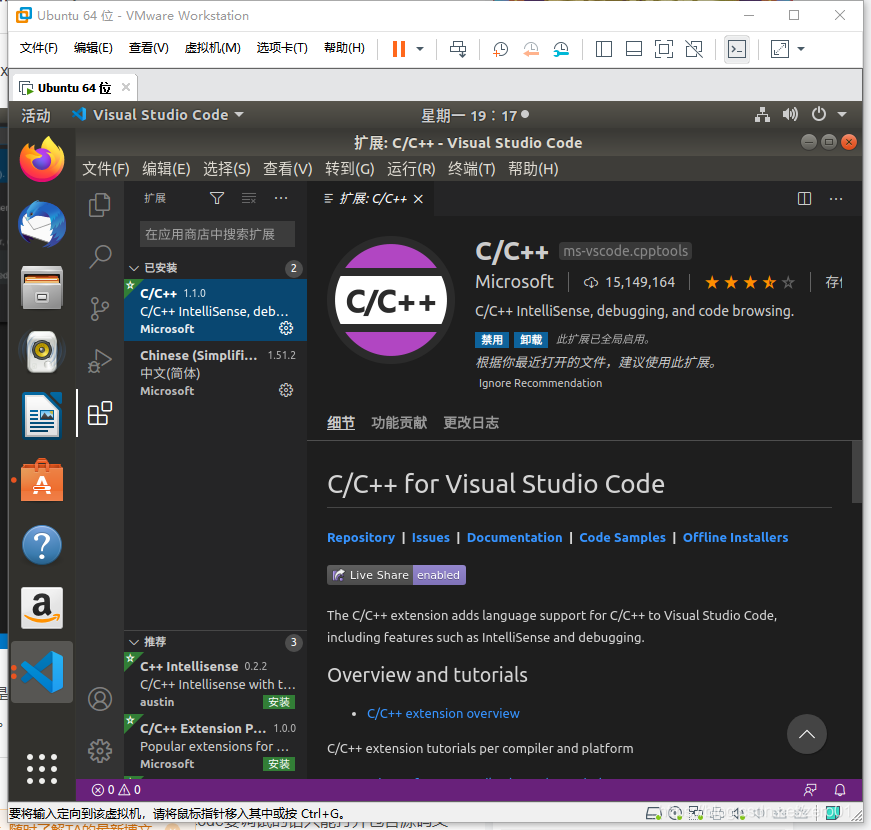

在vscode中安装C++的插件:打开vscode,按ctrl+p调出命令行,在上面输入ext install cpptools,安装这个插件:在这里插入图片描述
b.配置launch.json和task.json这两个文件
随便带开一个项目文件夹,按f5开始调试,会报错且生成一个.json文件。
在这里插入图片描述

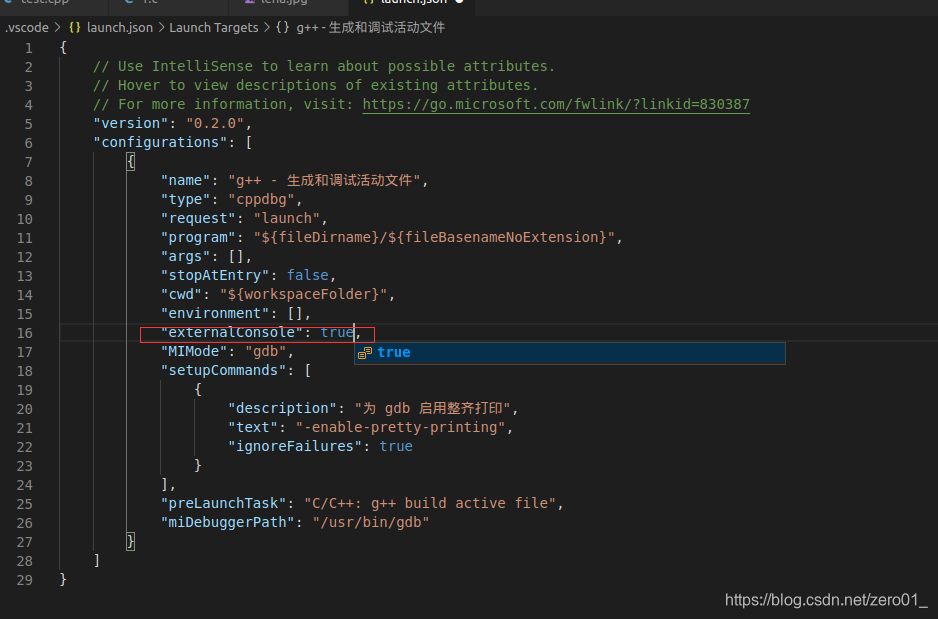

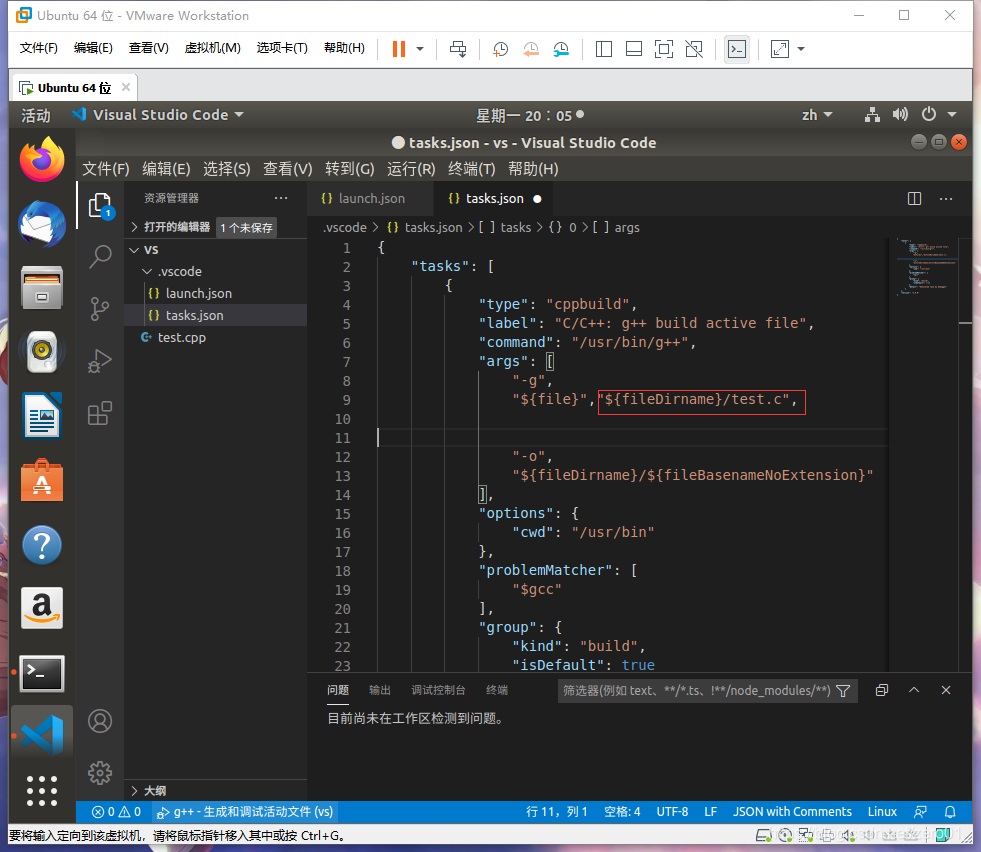

在externalConsole一项,将false改为true,再切回cpp,按f5调试:生成一个task.json文件,在下图方框处添加"${fileDirname}/test.c",代码后如图所示:在这里插入图片描述

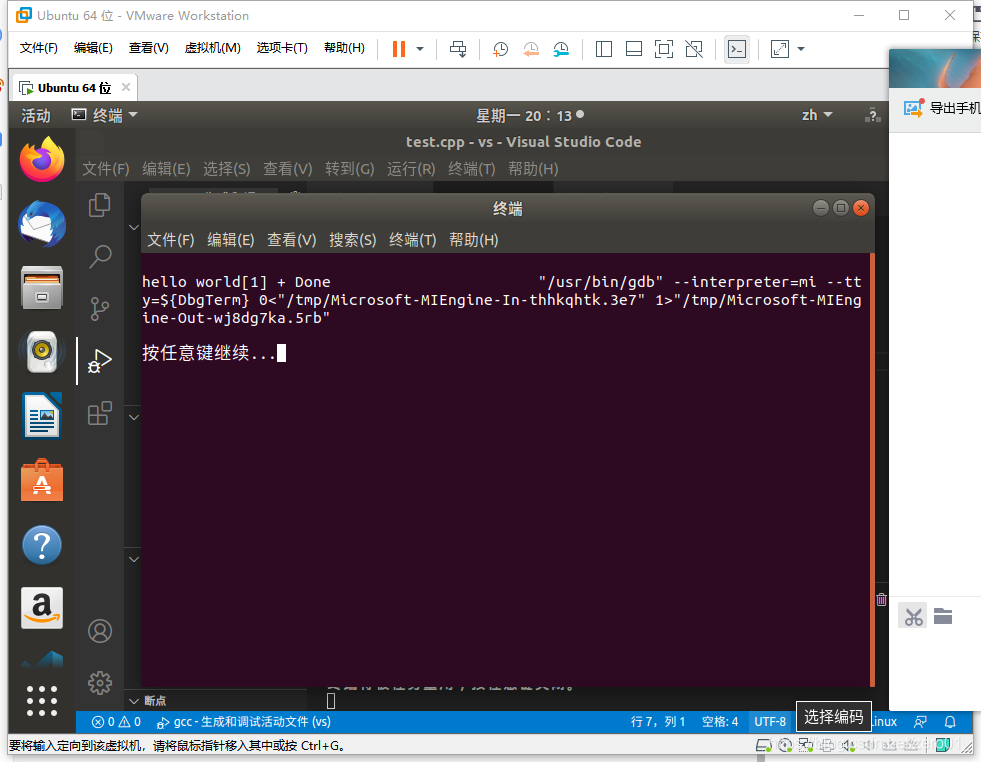

再按f5即可成功:在这里插入图片描述

Proteus仿真运行stm32程序

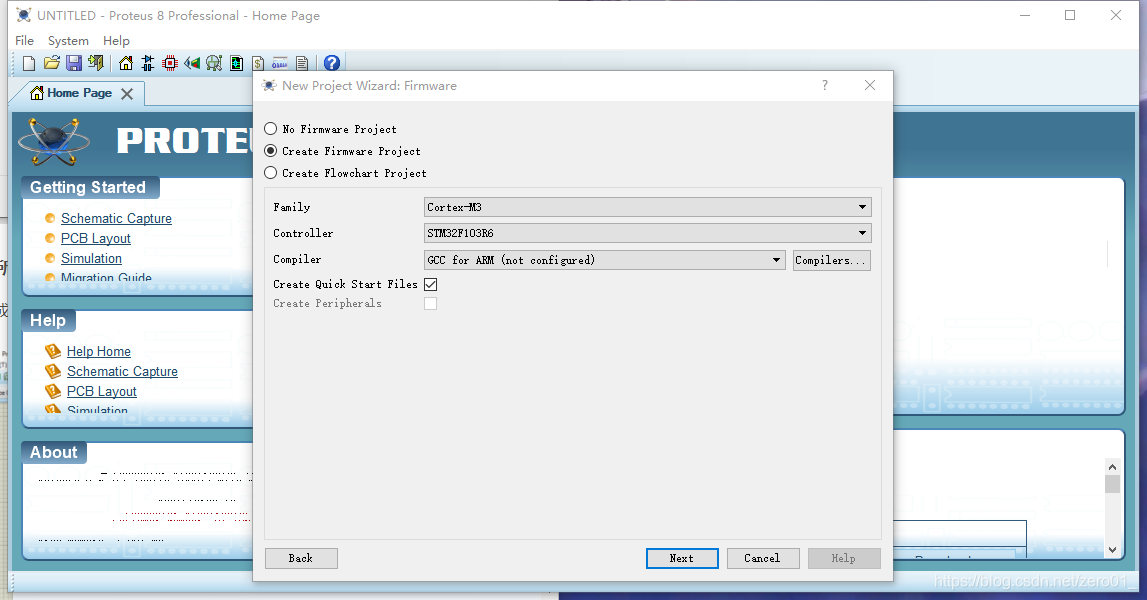

1.打开Proteus,创建一个新项目,在下面界面中选择创建固件项目,其中:系列选择Cortex-M3,Controller选择STM32F103R6,点击下一步,然后创建成功在这里插入图片描述
2.选择STM32F103R6、LED-YELLOW、RES三个元件,绘制好图如下:在这里插入图片描述

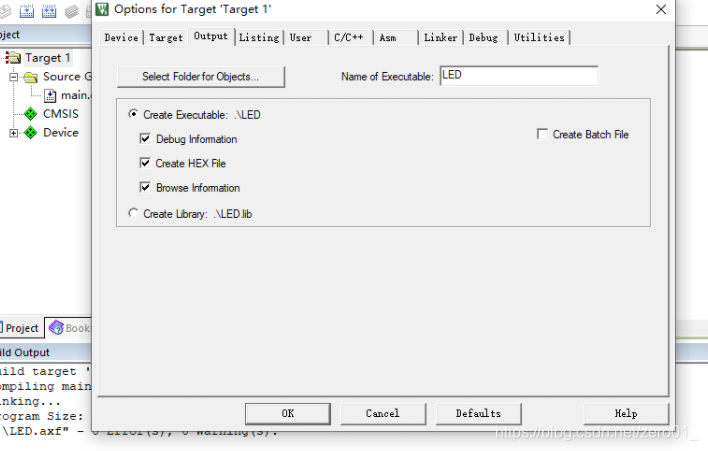

3.进入keil 5中选择Option for Target,然后勾选Create HEX file,生成hex文件。在这里插入图片描述

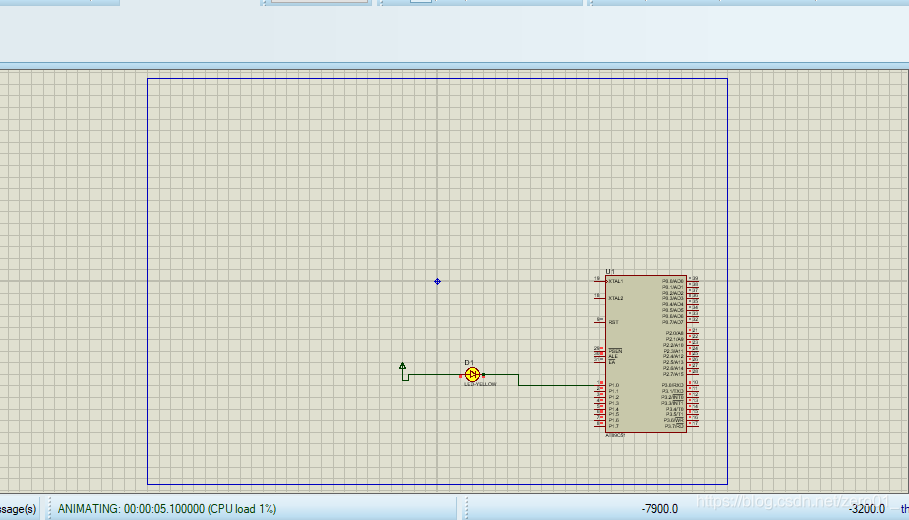

4.在proteus中加载keil生成的hex文件,结果如下:在这里插入图片描述

参考资料

https://www.cnblogs.com/lwp-king666/p/10513382.html

https://blog.youkuaiyun.com/q932104843/article/details/51924900

https://www.cnblogs.com/maxiaowei0216/p/12616087.html
