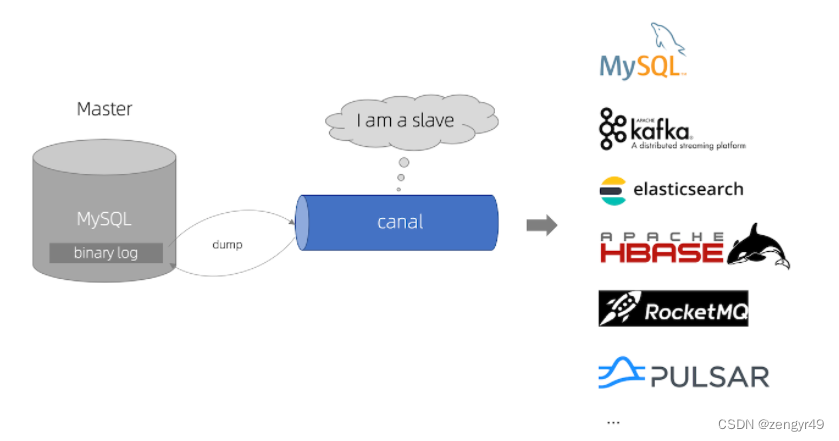

背景

server的逻辑概览

canal server启动逻辑

com.alibaba.otter.canal.deployer.CanalLauncher#main

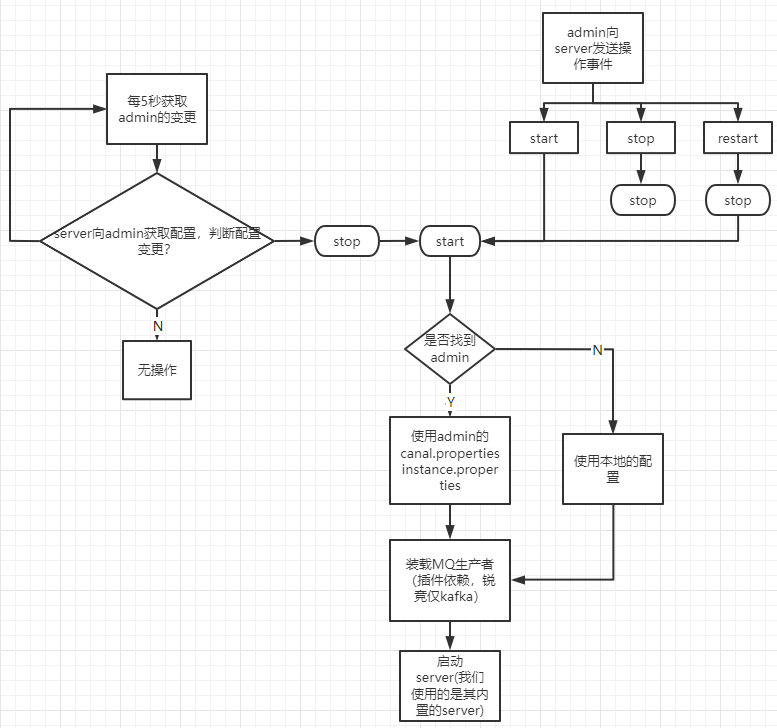

图1、server启动概览和状态配置变更逻辑

对于server状态变更的操作（图1右上角部分），是admin向server发出的：

com.alibaba.otter.canal.admin.handler.SessionHandler#messageReceived

对于server配置的变更（图1左上角部分），是server轮询admin的：

com.alibaba.otter.canal.deployer.CanalLauncher#canalLaunch

canal server监听消息逻辑

初始化instance的各个组件：

com.alibaba.otter.canal.server.embedded.CanalServerWithEmbedded#start(java.lang.String)

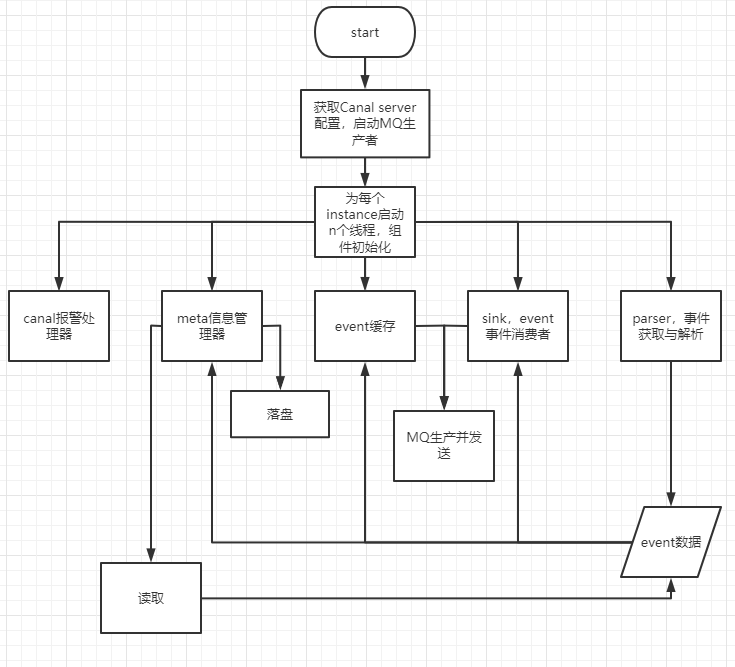

图2、instance启动和事件获取生产

获取event：

com.alibaba.otter.canal.parse.inbound.mysql.dbsync.DirectLogFetcher#fetch

event解析（如果想要加业务日志，就可以在这里追溯）：

com.alibaba.otter.canal.parse.inbound.mysql.dbsync.LogEventConvert#parse

event的竖式结构转换：

com.alibaba.otter.canal.connector.core.util.MessageUtil#convert

（整个项目中，对文件落盘，文件读取，数据库位点解析，信息组装和发送，全部都采用了监听者模式；互相隔离，能够做到功能解耦，对功能的增删改比较方便。

但是排查问题起来比较难，同一个接收方可能接受来自多个生产者的消息，一般是消费，但也可以堆积不消费。）

通过admin的配置，可以调整server的部分行为，

但有如下问题

需要解决的问题：

0、基于一个前提：目前canal已经接入了公司框架，可以使用框架内组件；讨论基于现在的发版逻辑

问题1

canal server重新发版，canal admin的条目会变更，需要重复配置，增加维护成本；

问题2

canal重新发版，不会保留meta.dat（记录上一次读取binlog的位置），导致漏掉变更信息。而且server管理着部分对外数据交互，不利于由外部（admin）对server的功能进行干预

为解决问题需要做的：

解决问题1：canal发版固定信息处理

0、canal当做不同的服务来开启

不能一个服务多实例，否则资源分配难均衡

不同服务在初始化的时候通过读取“公司发版中心配置的环境变量”来决定启动哪个服务

要用同一份代码，方便功能升级；

在server与admin交互部分进行操作

1、定义几个canal 服务名字

如

canal-common

canal-shop

canal-product

2、发版的时候制定参数

例如需要启动common服务，则在发版中心配置 common 作为当前启动的环境变量，其余服务的启动类似；

则同一份代码可以根据配置的不同而启动不同的服务，并以此注册到canal admin中。

在admin中显示的名字是由canal.properties中

canal.admin.register.name

控制的，修改代码时可按照上述关键词搜索。

因为启动后，在canal admin中配置的admin相关值都不会再生效，因此需要在服务第一次启动的时候就制定好admin的相关参数

修改相应代码使之生效

同时admin需要做一定工作，要仅根据name来判断（而不是和ip联合判断）

目前admin对server的干预流程如下：

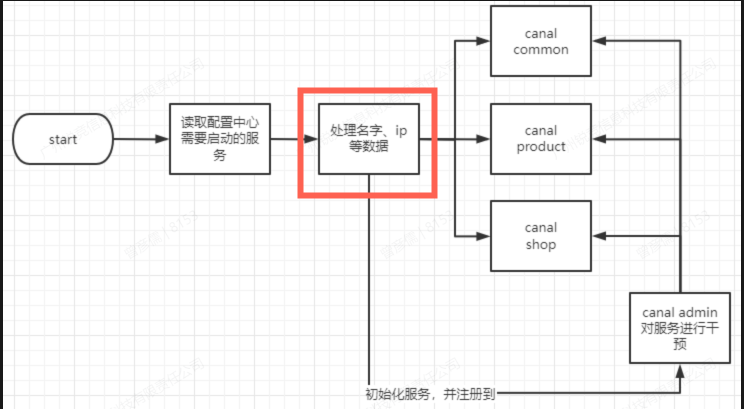

图3、admin对server的识别与干预概览

图3红框部分，则是需要改动的版块。

解决问题2：meta.dat备份与重用

0、meta.dat数据

meta.dat数据是记录着某个instance所配置的数据库连接信息，以及上一次记录变更的binlog文件与位点，为下一次读取mysql的变更设置了起点（offset）

目前canal server写死了clientId=1001，因此不会区分请求来源client，消费位点只会和destination（可以理解为配置到同一个instance的配置）有关，所有的消费者都是跟着destination走，即便是新进来的消费者，也不会从位置0开始读取。

存储json对应的java类：

com.alibaba.otter.canal.meta.FileMixedMetaManager.FileMetaInstanceData

监听和存入内存：

com.alibaba.otter.canal.server.embedded.CanalServerWithEmbedded#subscribe

com.alibaba.otter.canal.meta.MemoryMetaManager#subscribe

图4、meta.dat文件写入流程

图4中的embedded server可以理解为图2的组件，由server中不同的instance（worker）来刷写destinations。默认落盘速度是每1秒一次。

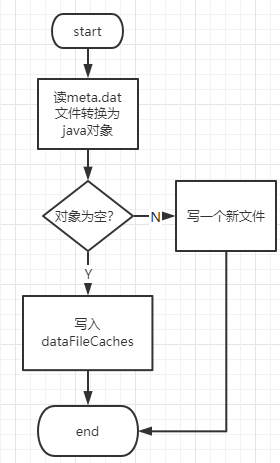

图5、meta.dat读取流程

读取的位点信息使用在：

com.alibaba.otter.canal.parse.inbound.mysql.MysqlEventParser#findStartPositionInternal

为数据库读取提供一个起始位点，如果没有位点信息，则从目前mysql到的位置读取。如果啥都没有，从连接建立的前60s读取。这个机制主要是防止删除meta.dat等读取不到存储的起始位点的情况

文件内容格式示例：

{"clientDatas":[{"clientIdentity":{"clientId":1001,"destination":"6shop2","filter":""},"cursor":{"identity":{"slaveId":-1,"sourceAddress":{"address":"shop.db.rj-info.com","port":3306}},"postion":{"gtid":"","included":false,"journalN
ame":"mysql-bin.000151","position":497978414,"serverId":10,"timestamp":1667375100000}}}],"destination":"6shop2"}

内容不多，

最终的存储和读取都由java.io.File#File(java.lang.String)一个步骤控制，我们可以采用mysql来做为远端存储，来解决重新发版，本地文件丢失的问题。

1、mysql存储meta.dat表设计

CREATE TABLE `canal_manager`.`Untitled`  (
  `id` int(0) NOT NULL COMMENT 'id',
  `service_name` varchar(100) NOT NULL DEFAULT '' COMMENT '服务名称，用于检索',
  `meta_data` text CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '存储的binlog位点数据',
  `write_time` datetime(255) NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '写入时间',
  `create_time` datetime(0) NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '生成时间',
  `update_time` datetime(0) NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE INDEX `idx_service_name`(`service_name`) USING BTREE
) ENGINE = InnoDB COMMENT = 'canal服务，binlog位点记录表';
