uvm_event的用法(DVCON论文学习)

一、介绍

        在验证环境中，验证平台组件通常以同步的方式通信，以有效地实现时间精确检查，System Verilog event是专用的、广泛使用的数据类型，用于实现组件之间所需的同步通信。UVM有一个内置的专门的类围绕sv事件，这拓宽了基于事件通信的应用和使用，本文突出介绍uvm_event的使用和好处

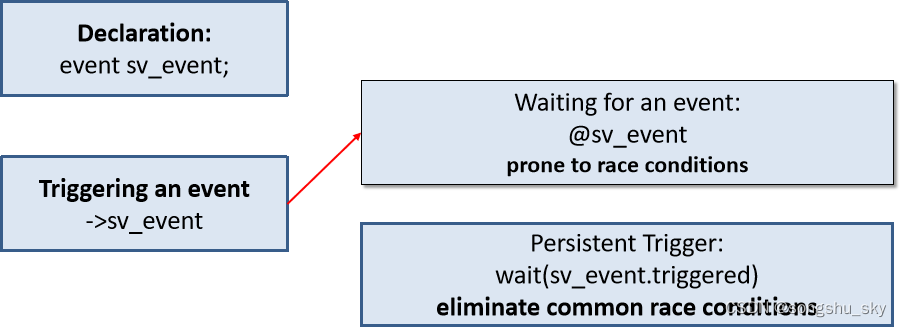

二、System Verilog Events

sv的event是一种没有存储空间的数据类型。它可以使用“->”操作符触发，事件触发发生可以通过使用“@”操作符或内置的.trigger方法捕获

三、uvm_event

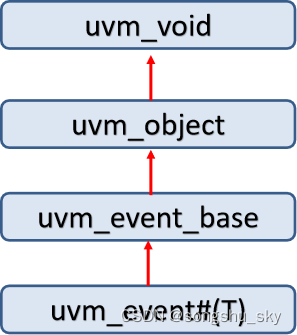

uvm_event是使用sv event创建的参数化包装类，其继承关系如下：

class uvm_event #(type T=uvm_object) extends uvm_object

四、uvm_event Methods

Frequently used Methods	Description
trigger(T data = null)	Trigger an event
wait_trigger()	Waiting for an event. A system Verilog equivalent of @ operator
wait_ptrigger()	Waiting for a persistent trigger. A system Verilog equivalent of .triggered. Avoids any race condition
get_trigger_data()	Gets data if any provided by the last call to trigger
wait_trigger_data(output T data)	Call and returns get_trigger_data method value followed by wait_trigger
wait_ptrigger_data(output T data)	Call and returns get_trigger_data method value followed by wait_ptrigger

五、uvm_event_pool

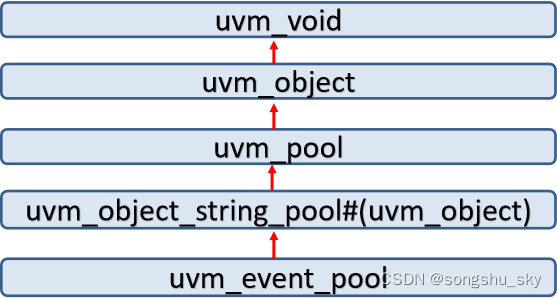

uvm_event_pool是围绕uvm_events的关联数组构建的一个单例类，该关联数组由字符串 索引，这允许在整个验证环境 Hierarchy中的组件之间共享项。

 六、uvm_event_pool Methods

Frequently used Methods	Description
get_global_pool()	Returns the singleton global pool for the item type, T.
get_global(key)	Returns the specified item instance from the global item pool.
get(key)	Returns the item with the given key.
add(key,item)	Adds the given (key, item) pair to the pool.  If an item already exists at the given key it is overwritten with the new item.

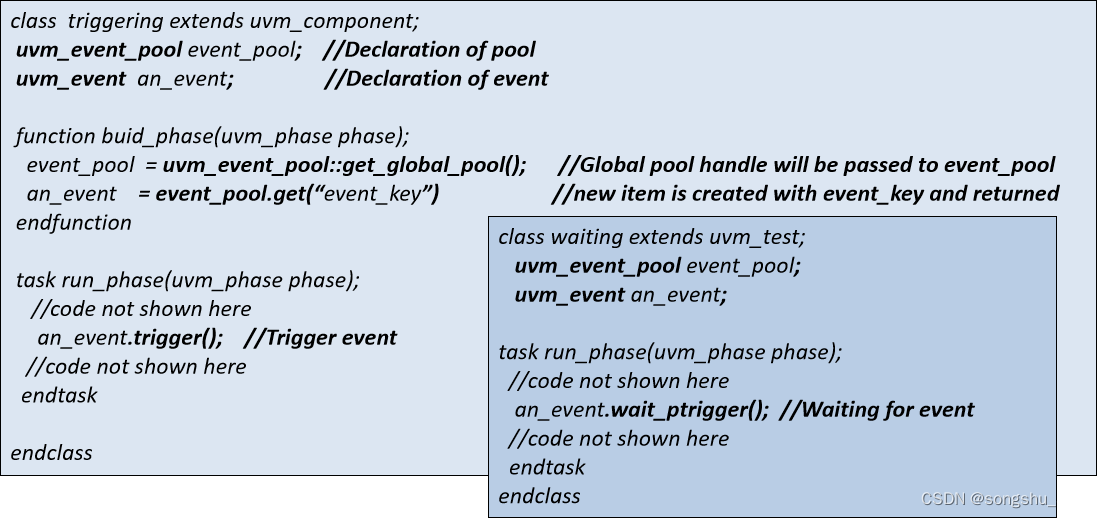

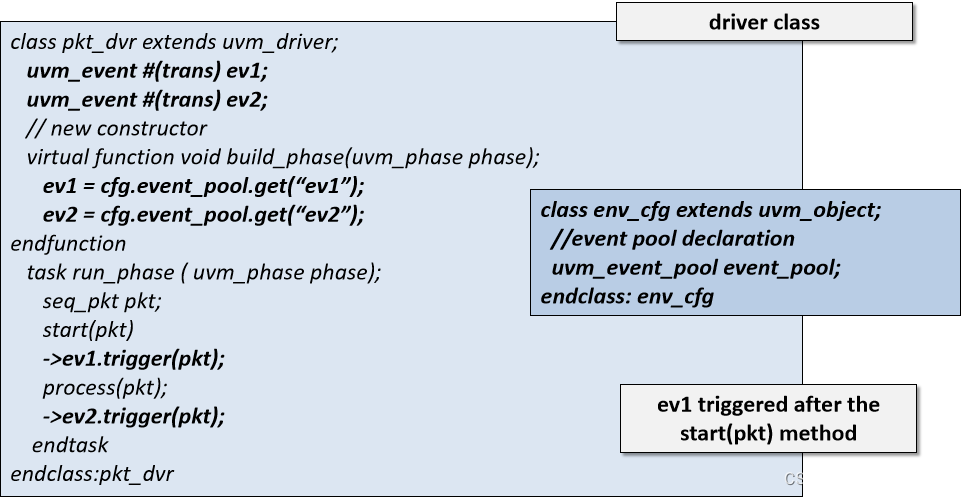

七、uvm event and pool usage

八、案例学习

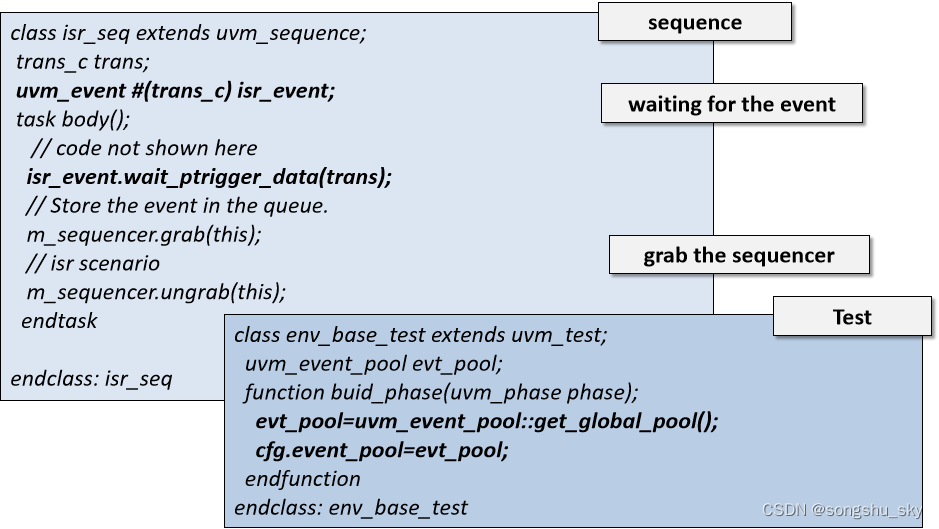

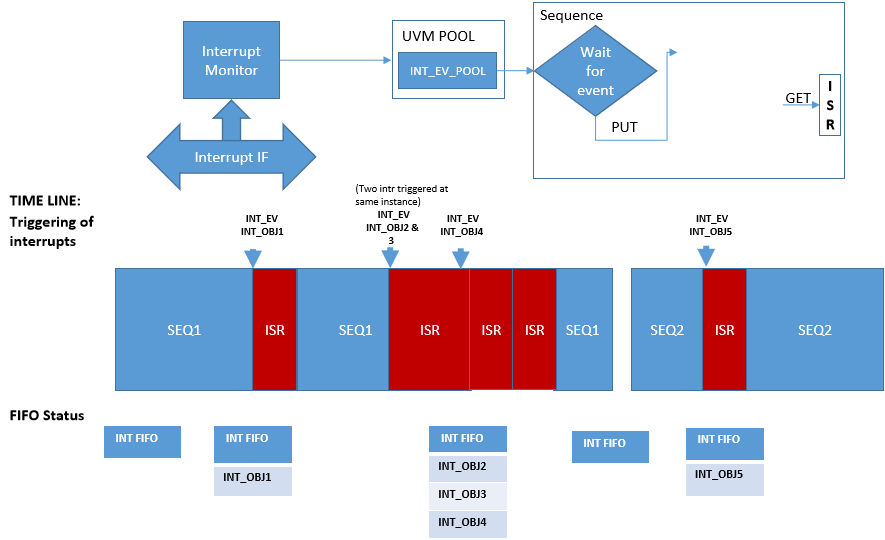

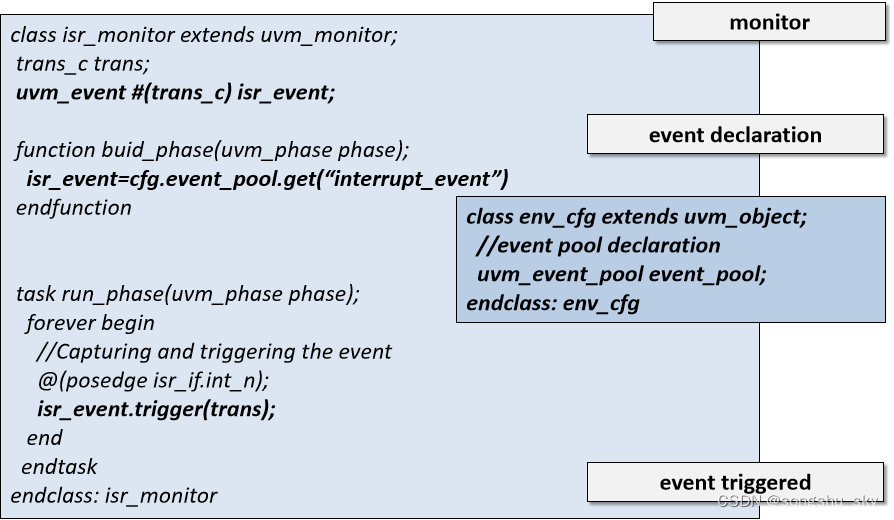

1、中断案例

      中断是dut模块在满足特定条件时触发的事件;CPU必须为这些事件服务，在服务中断时由CPU负责的操作统称为-中断服务例程(ISR)

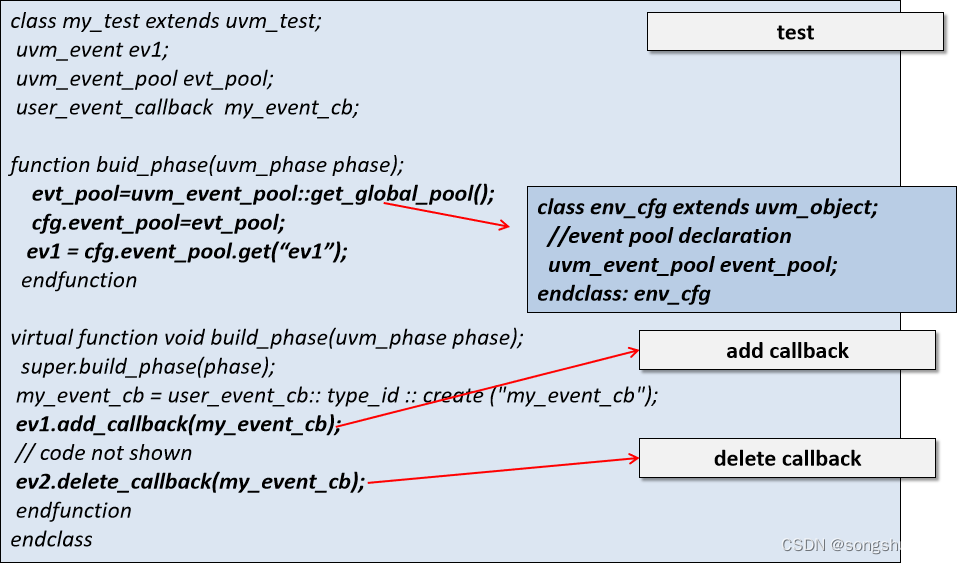

 2、Callbacks

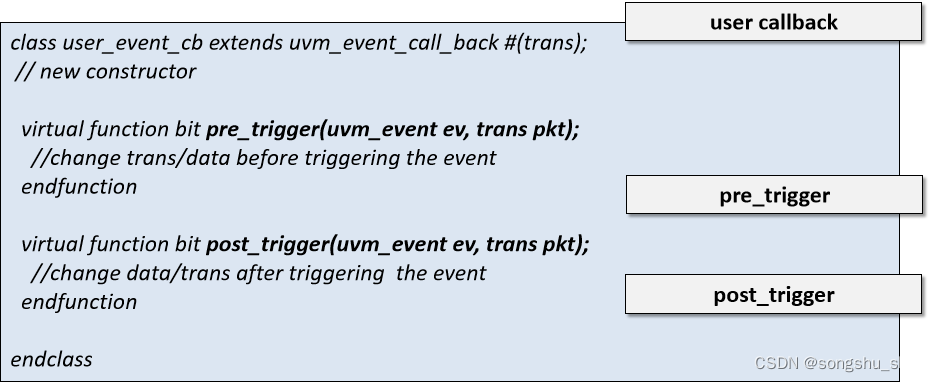

        uvm_event_callback类是一个抽象类，用来创建一个回调对象，它附加到uvm_event#(T)，如下所示代码 uvm_event_callback类有两个空的虚方法。用户必须创建一个从uvm_event_callback扩展的回调类，并且必须覆盖虚方法来实现所需的功能, 回调支持是任何VIP的主要特性之一.

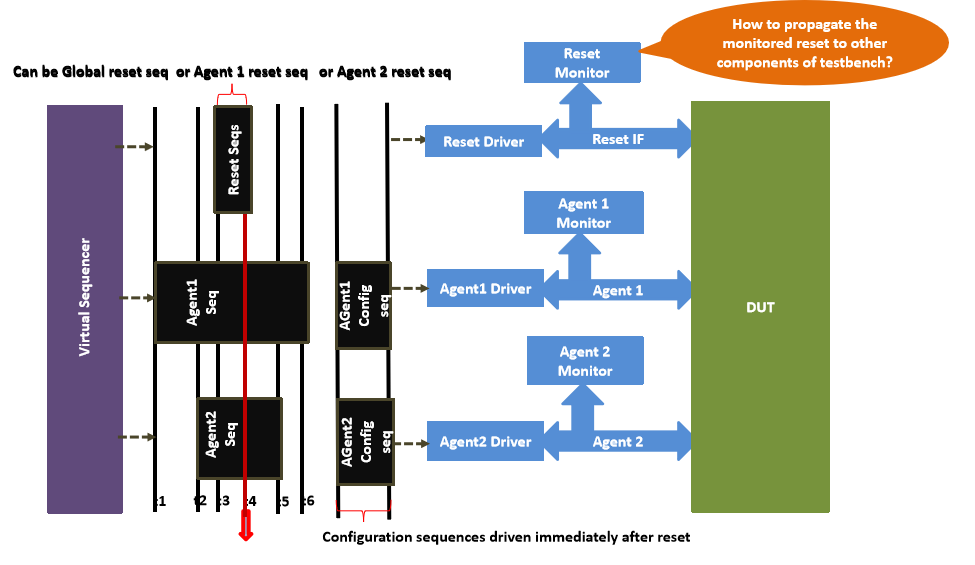

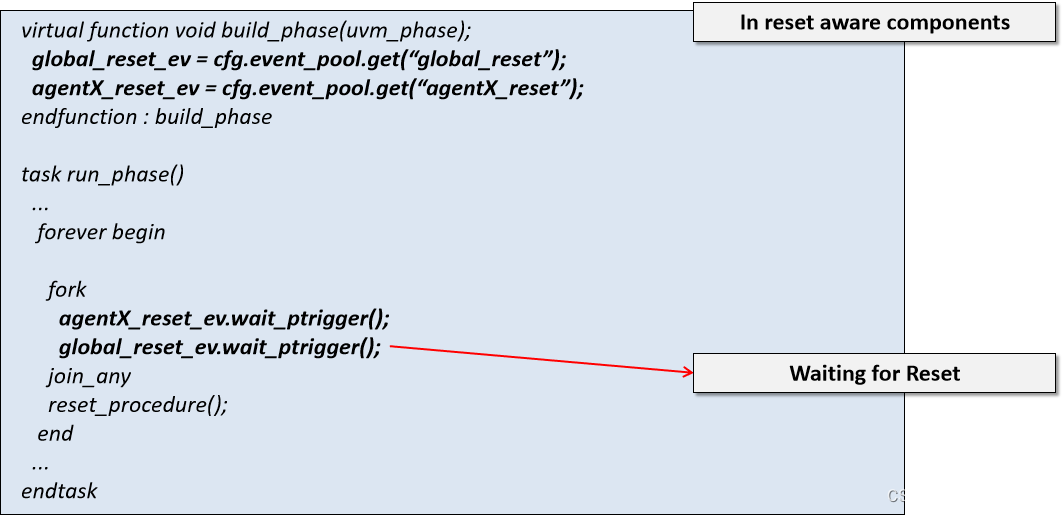

3、验证平台感知复位（Reset Aware Testbench）

        处理动态复位是验证平台设计的挑战之一，UVM方法没有定义必须如何处理动态复位，复位是一个主要的破坏性事件，可以发生在任何时间点，这是非常重要的，以确保芯片存在的复位和恢复正常操作没有任何问题。

常用的4个组件需要感知复位（driver、monitor、sorceboard、sequences）

diver----复位期间不驱动数据。

monitor---事务之间复位，应把事务数据置为无效。

Scoreboard---复位时，应该清空fifo

sequence----复位后，sequence之前需要重新配置



九、结论

        uvm_event和事件池提供了验证环境中多线程或并发进程之间的同步， 可以观察到，通过使用uvm_event，我们可以实现更好的同步，而不需要对现有的测试台进行重大更改 uvm_event包装类围绕传统系统Verilog事件添加方法，使uvm_event适用于更广泛和复杂的应用程序，而不仅仅是同步
