本文详细描述了一款电源板的设计，包括12V、5V和3.3V的电压转换方案，使用了RT7272B、TPS54302和1117等元器件。重点讨论了测试过程中对输出纹波的影响，包括增大输出电容和加入共模电感的情况，结果显示在电源端共模干扰小的情况下，共模电感的作用并不明显。
一、简介
设计了一个电源板输入15-36V可输出12V-5V-3.3V这三个电压，测试方法：输入端电压使用直流电源24V，示波器采用20M带宽交流档位。

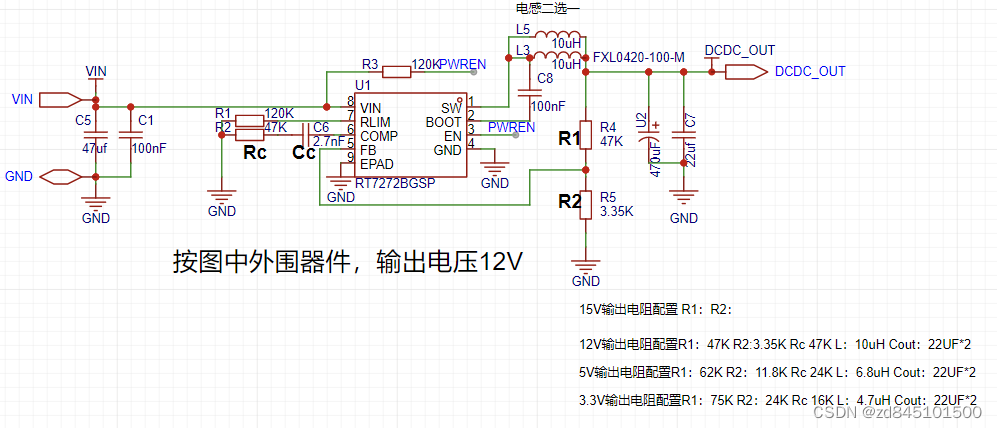

12V输出降压DCDC使用RT7272B

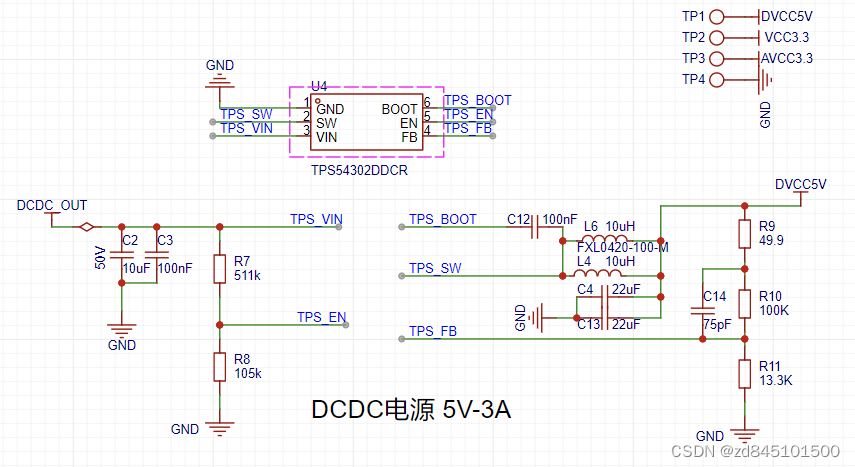

5V输出降压DCDC使用TPS54302
3.3V输出降压LDO使用1117
二、测试纹波
1、加大输出电容
不加共模电感、12V输出端接470uf电容纹波如下图

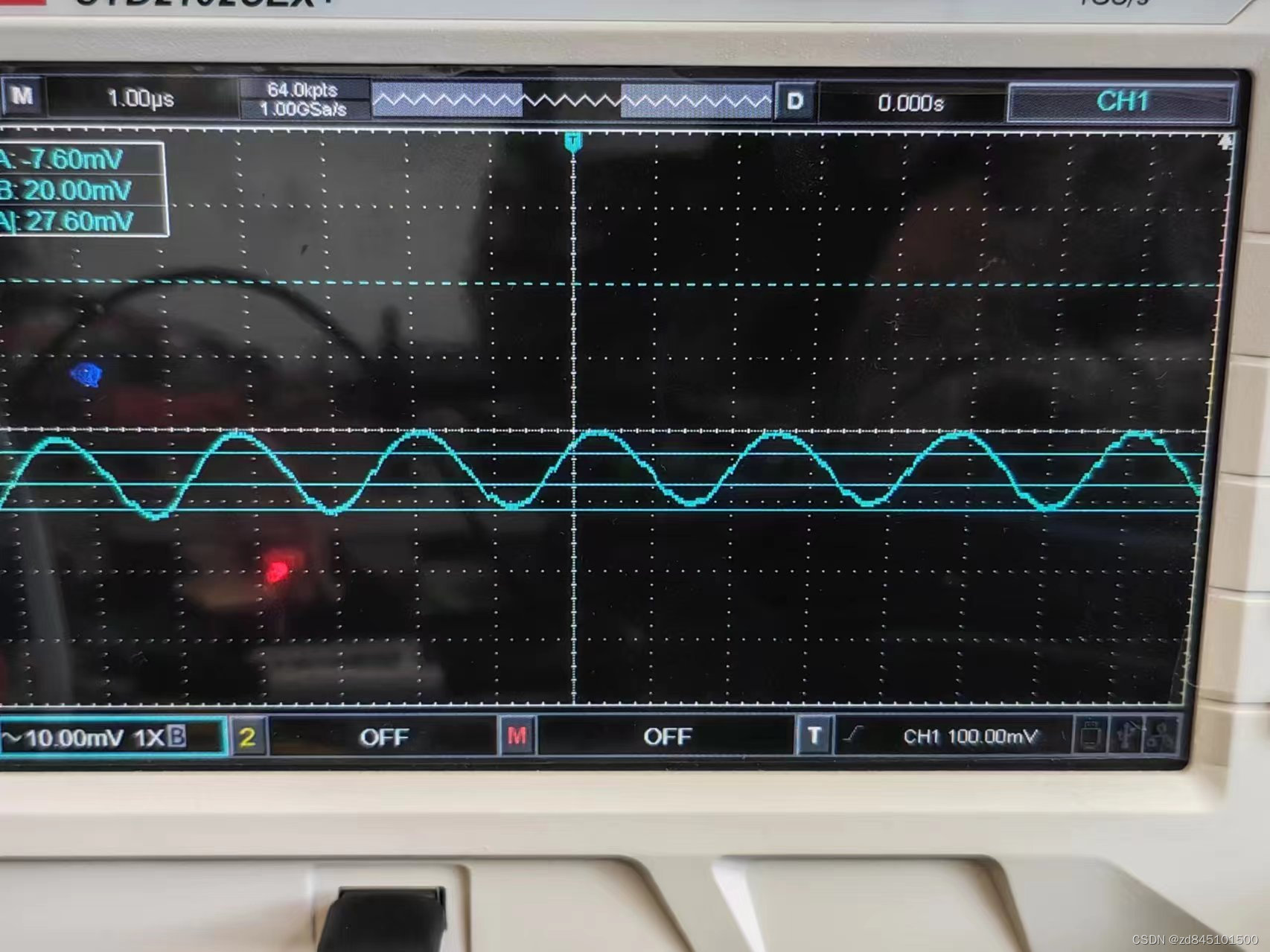

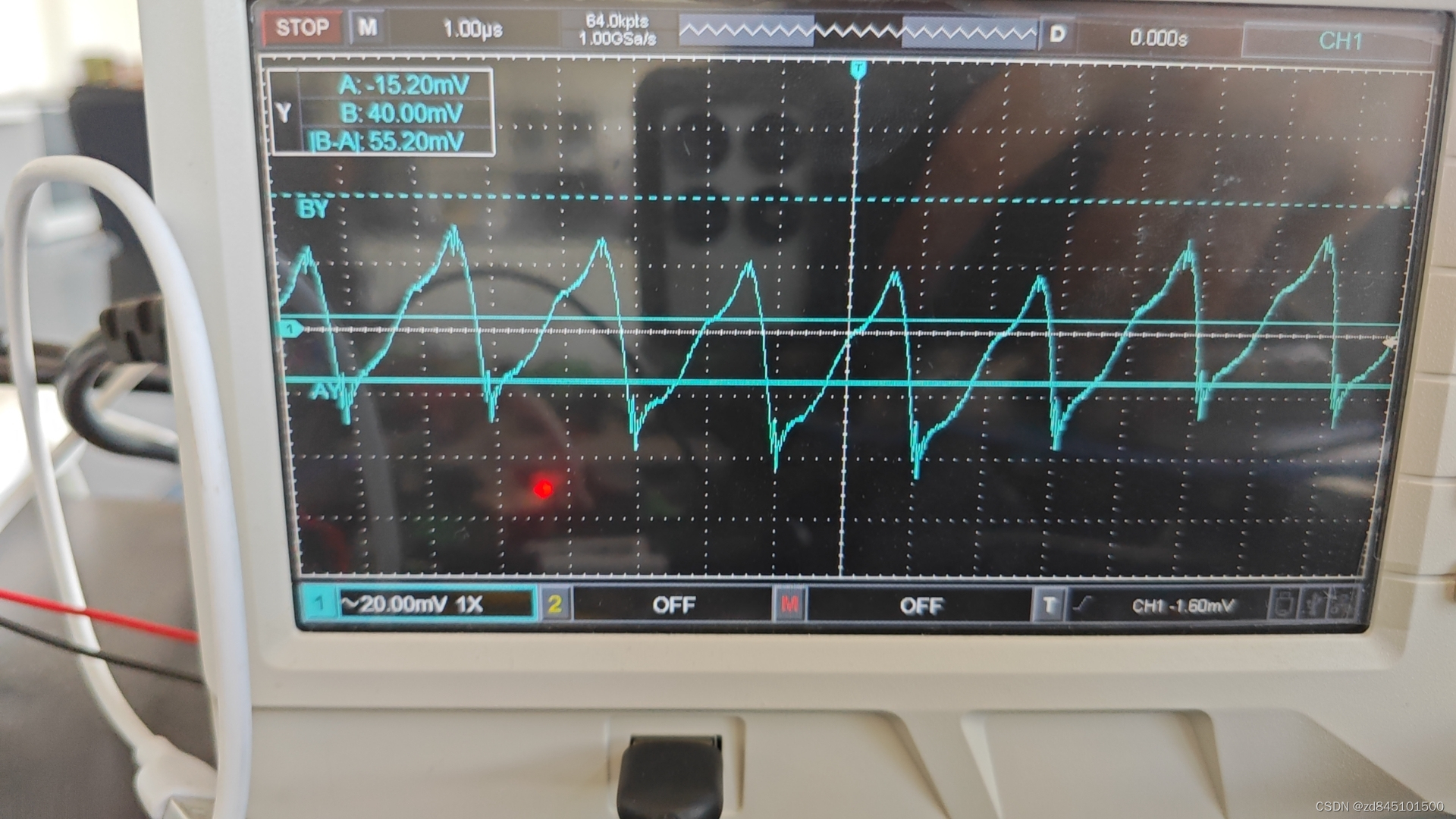

24V输入纹波

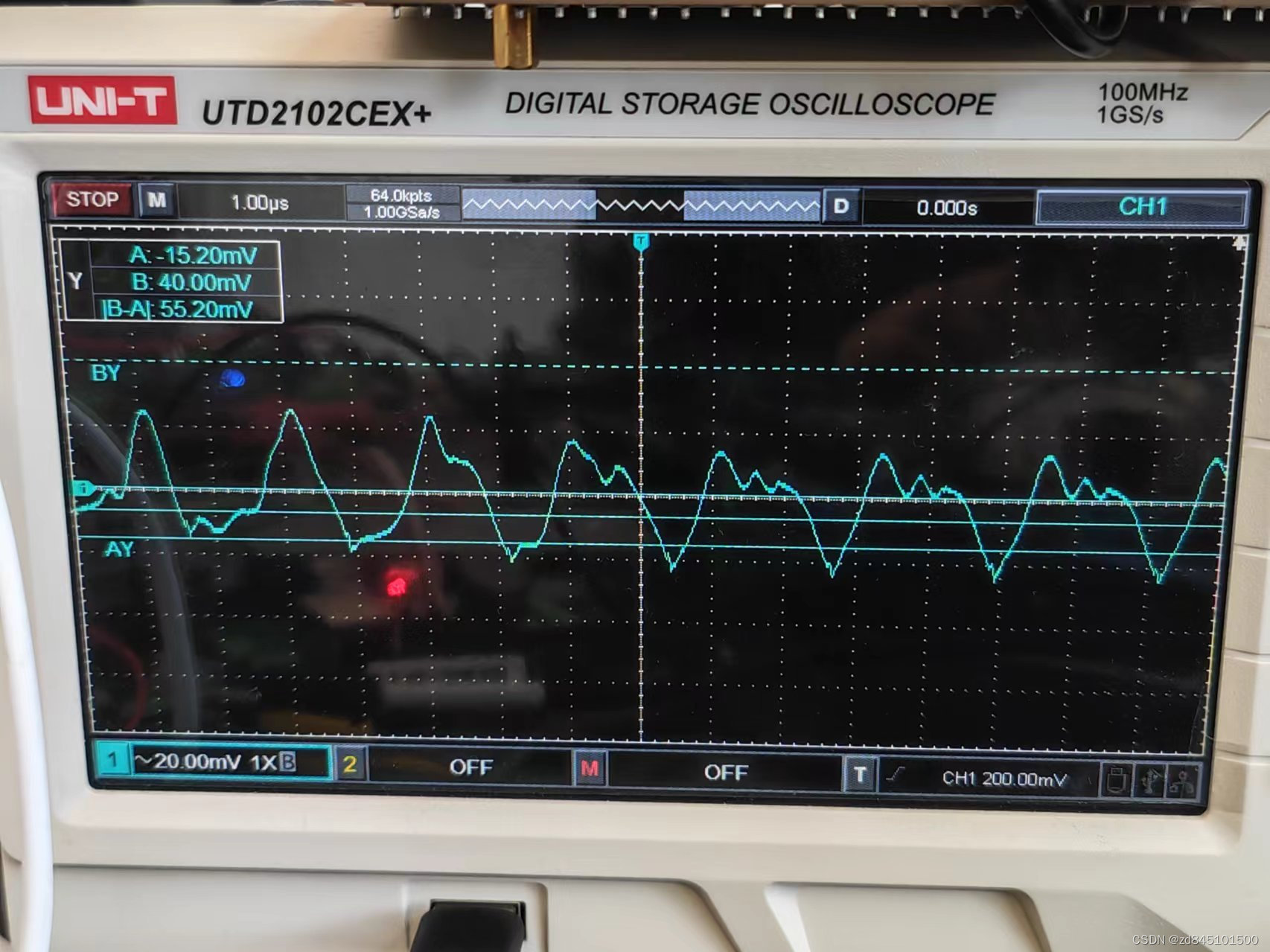

12V输出

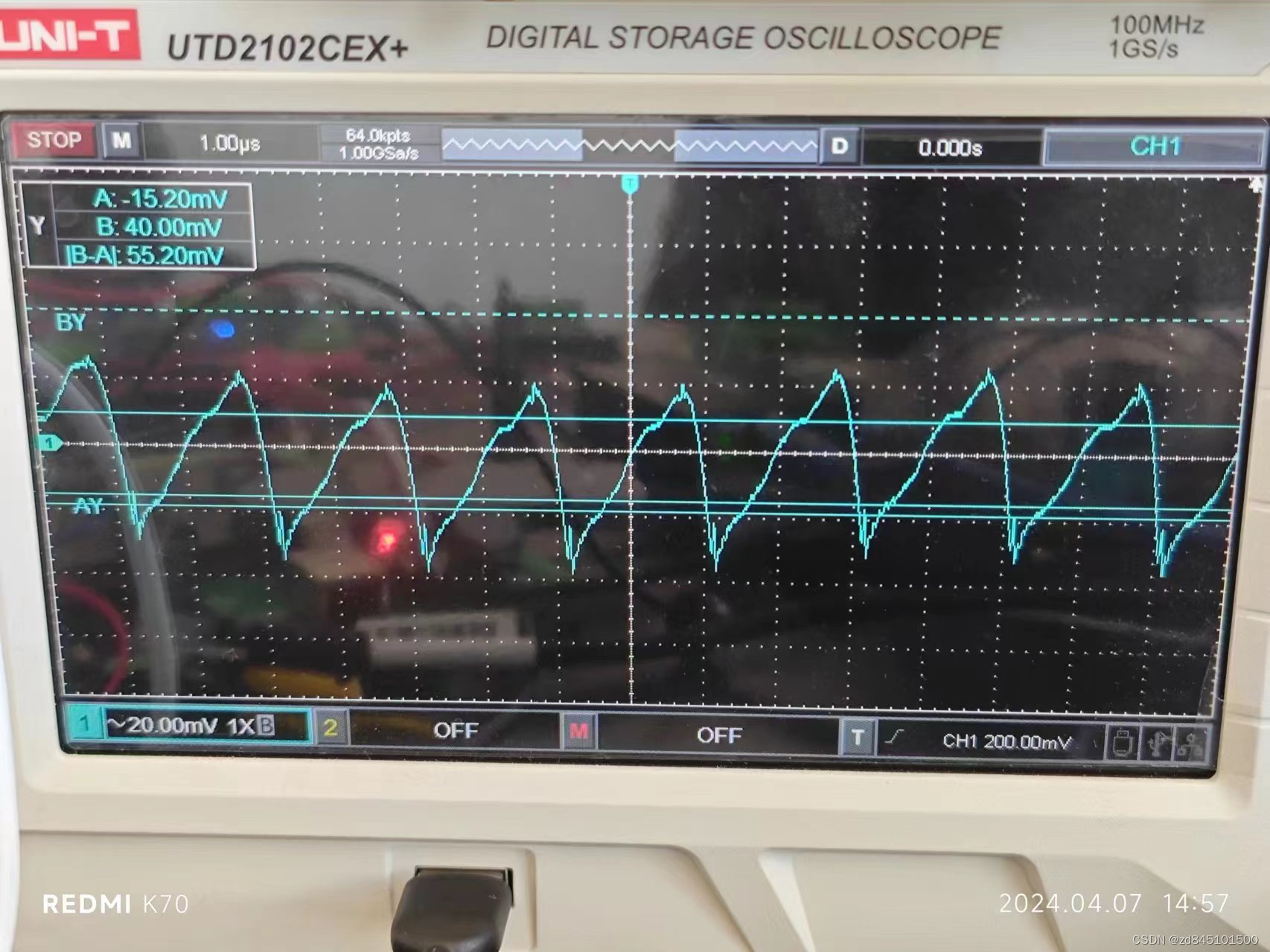

5V输出
2、加共模电感
贴片共模电感电流0.5A。

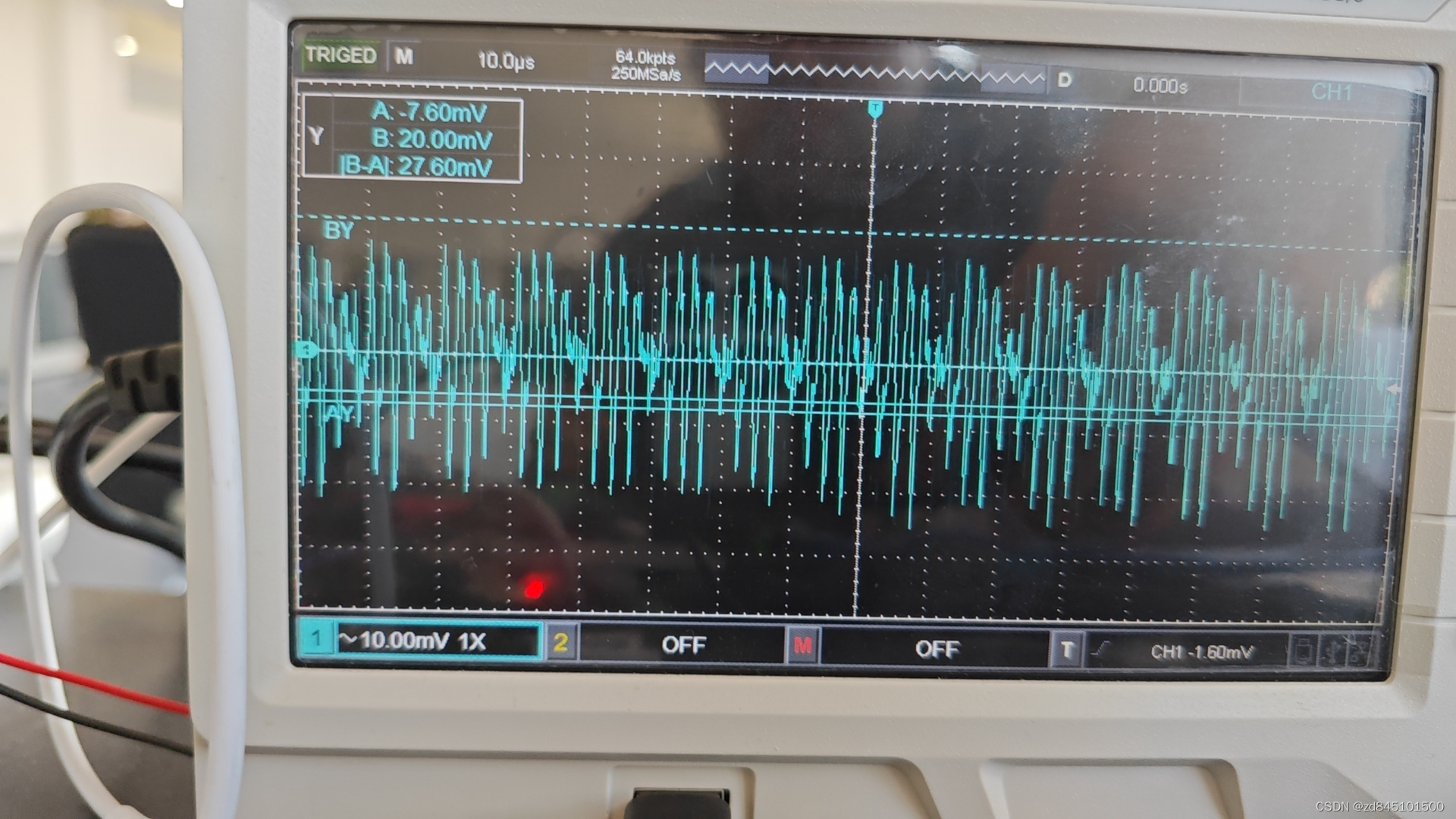

24V纹波

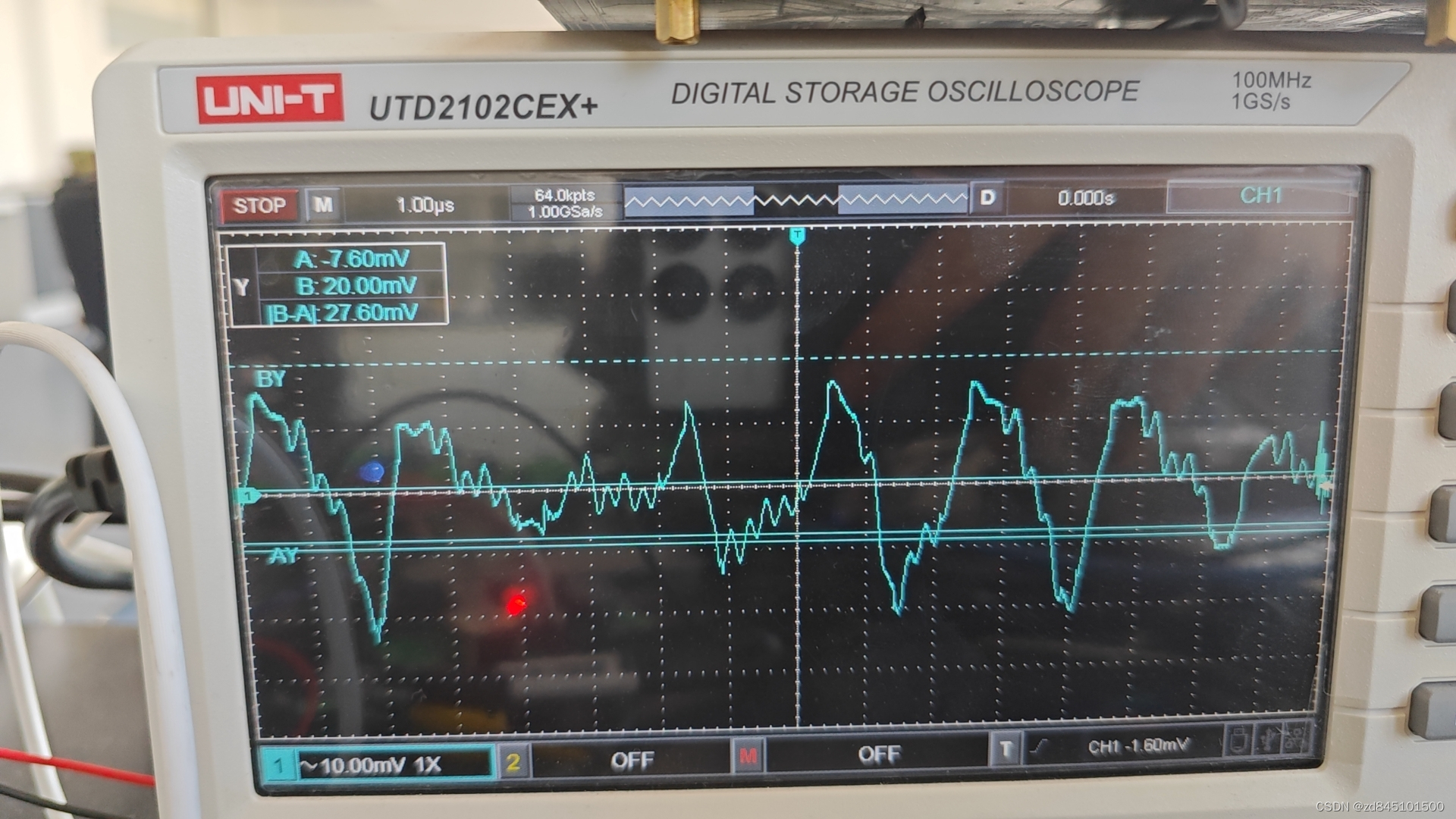

12V纹波

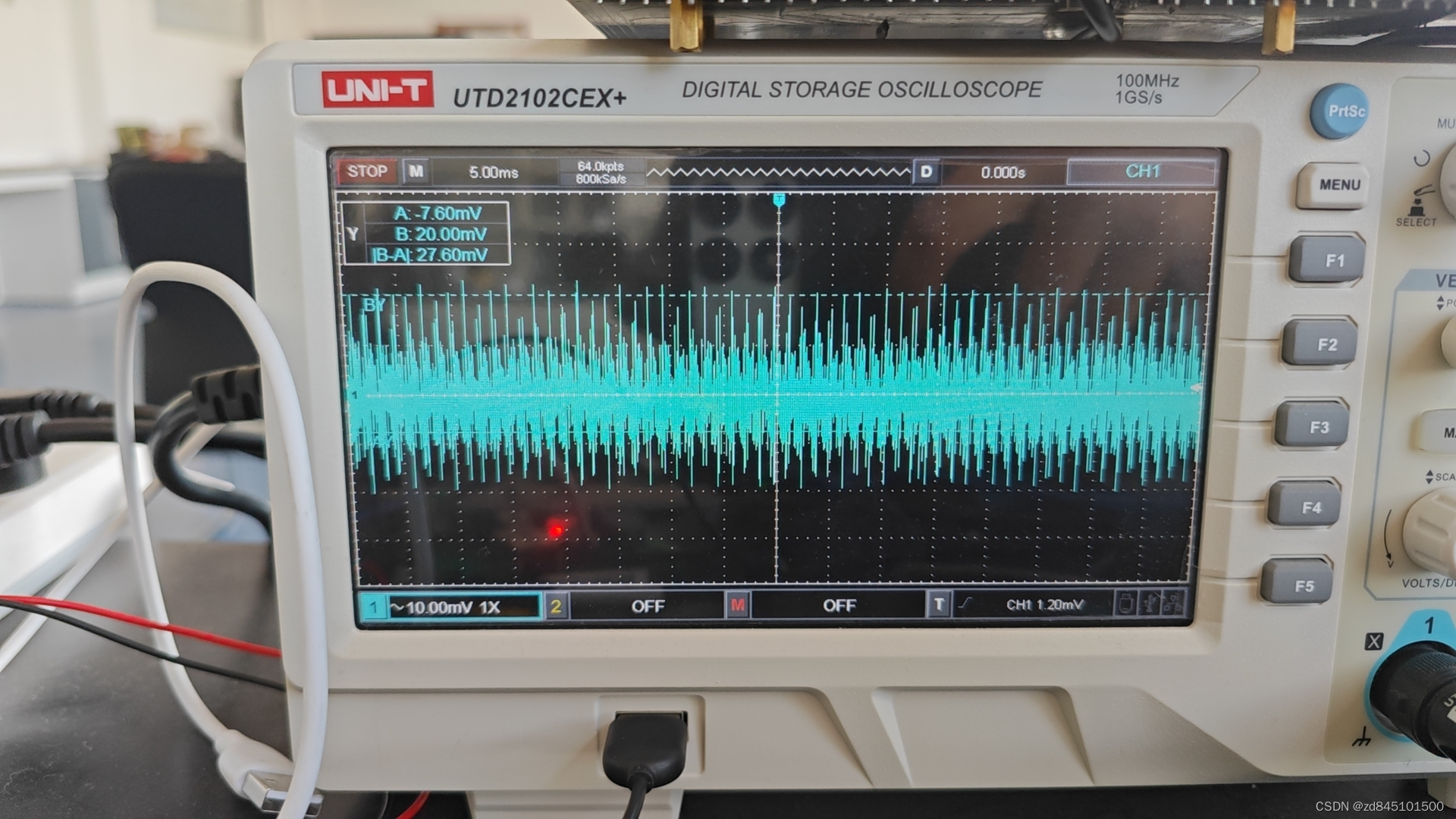

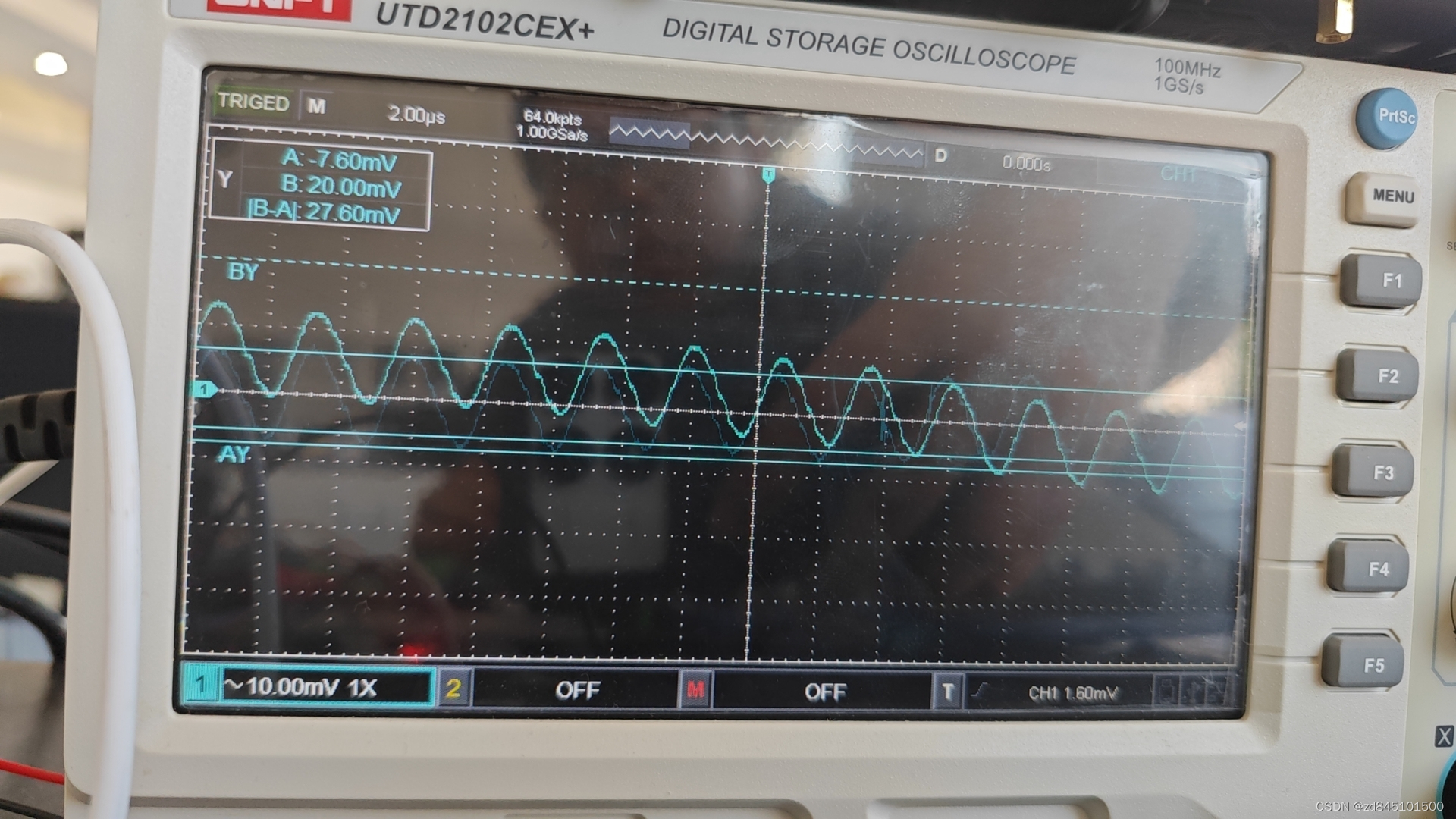

5V纹波
纹波都在40ms左右，可能因为电源端没什么共模干扰，并没有发现电感有什么作用。
