STM32的芯片架构

以STM32F103ZET6为例

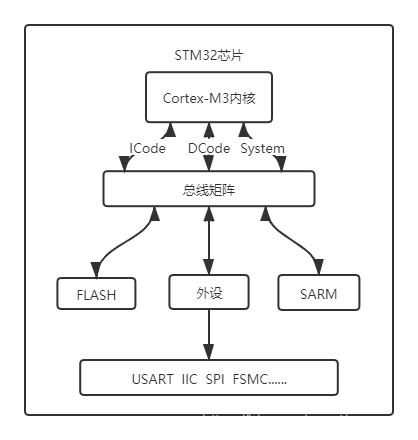

STM32芯片主要由内核和片上外设组成，其中内核是由ARM公司设计的，例如Cortex-M3内核，内核和外设的关系就好比电脑的处理器与显卡，内存，硬盘关系，常用的如GPIO,USART,IIC,ADC,DAC等都属于片上外设，这些片上外设都是由ST公司设计的，ARM公司只负责对芯片技术进行授权。
在这里插入图片描述

详细图：在这里插入图片描述

存储器映射与寄存器映射

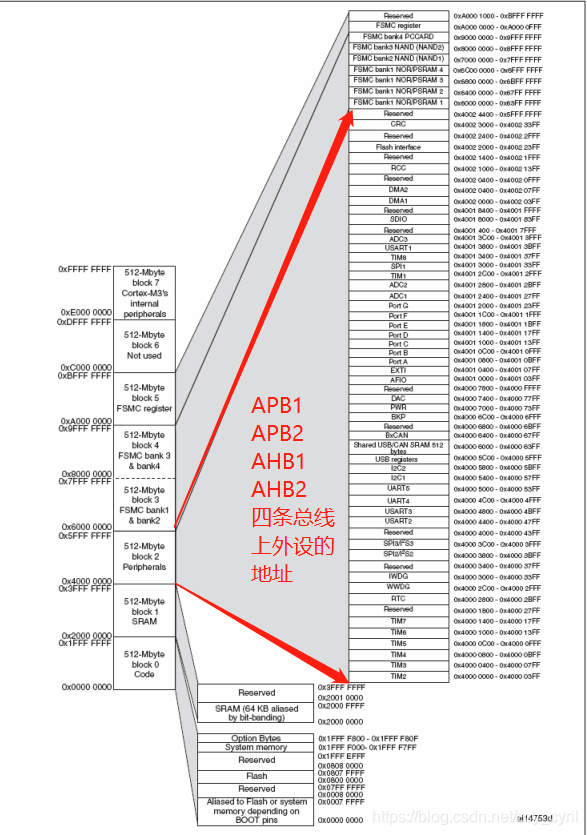

芯片上各种功能部件被排列在一个4GB的空间中，这个4GB被分成8个区域，也就是被分成8个存储器，每个区域各有512kb的存储空间，这些区域被分成代码区，SRAM区，外设区等等
在这里插入图片描述
每一个存储器本身并没有地址，给每个存储器分配地址的过程叫做存储器映射，这是由生产厂商分配的，而给存储器重新分配地址叫做存储器的重映射
每一个存储器里面由各种外设各种寄存器，给寄存器分配地址的过程叫做寄存器映射，重新分配地址叫做寄存器的重映射

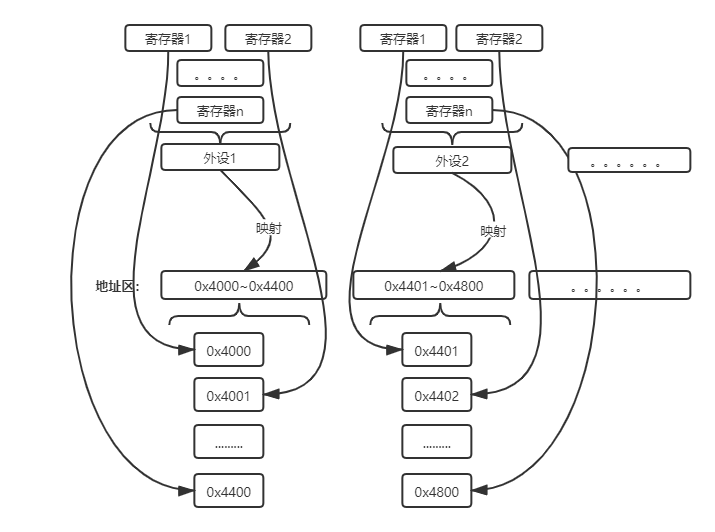

简单做了个图帮助理解：
在这里插入图片描述
