HC-SR04 超声波测距模块可提供 2cm-400cm 的非接触式距离感测功能，测距精度可达高到 3mm；

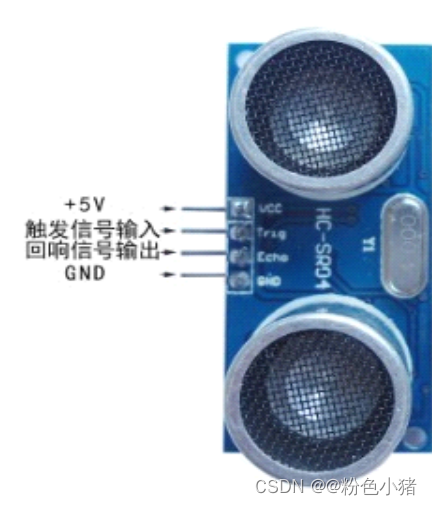

一、超声波工作原理

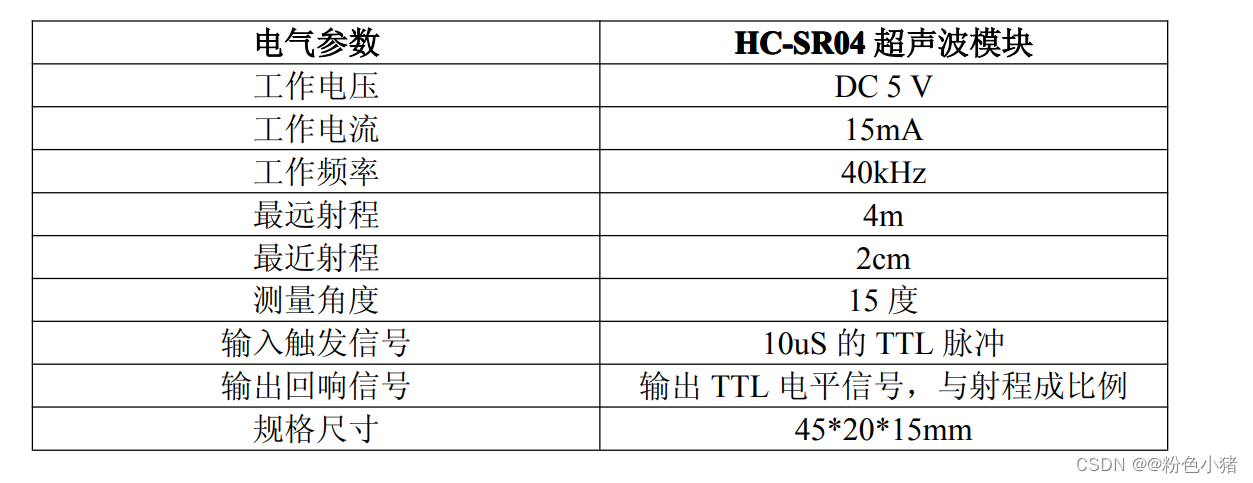

1、CH-SR04 相关电气参数

二、计算公式（理解时参考时序图）

(1)采用 IO 触发测距，给至少 10us 的高电平信号;

(2)模块自动发送 8 个 40khz 的方波，自动检测是否有信号返回；

(3)有信号返回，通过 IO 输出一高电平，高电平持续的时间就是超声波从发射到返回的时间

(4)超声波从发射到返回的时间．测试距离=(高电平时间*声速(340M/S))/2;

在此只需要提供一个 10uS 以上脉冲触发信号，该模块内部将循环发出 8 个 40kHz 周期电平并检测回波。一旦检测到有回波信号则输出回响信号。回响信号的脉冲宽度与所测的距离成正比。由此通过发射信号到收到的回响信号时间间隔可以计算得到距离。公式：uS/58=厘米或者 uS/148=英寸；或是：距离= 高电平时间 * 声速（340M/S）/2；建议测量周期为 60ms 以上，以防止发射信号对回响信号的影响。

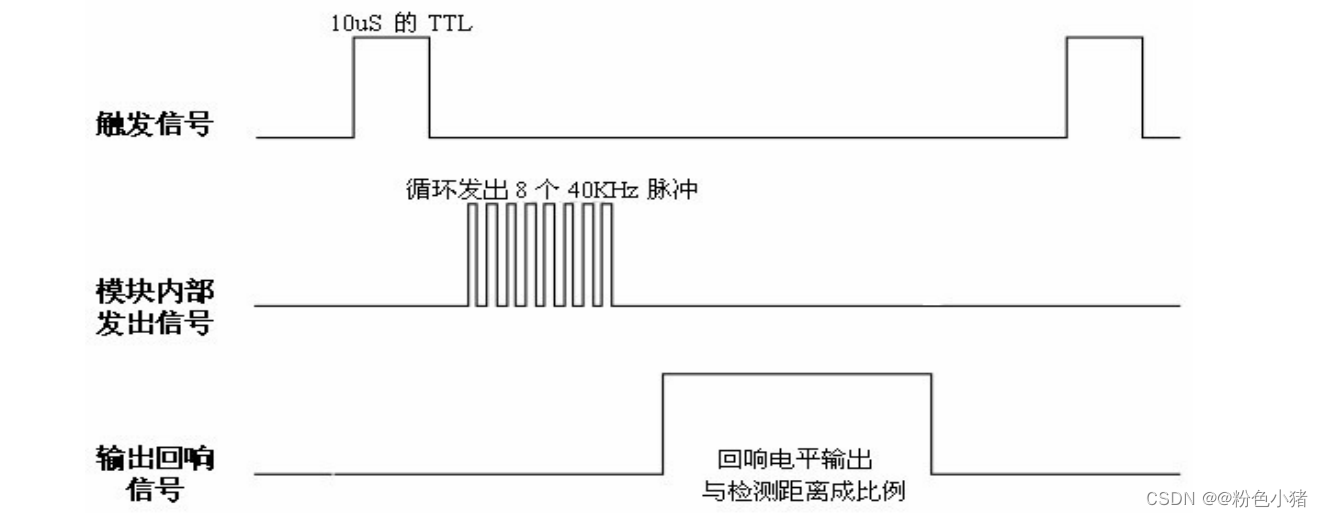

三、超声波时序图

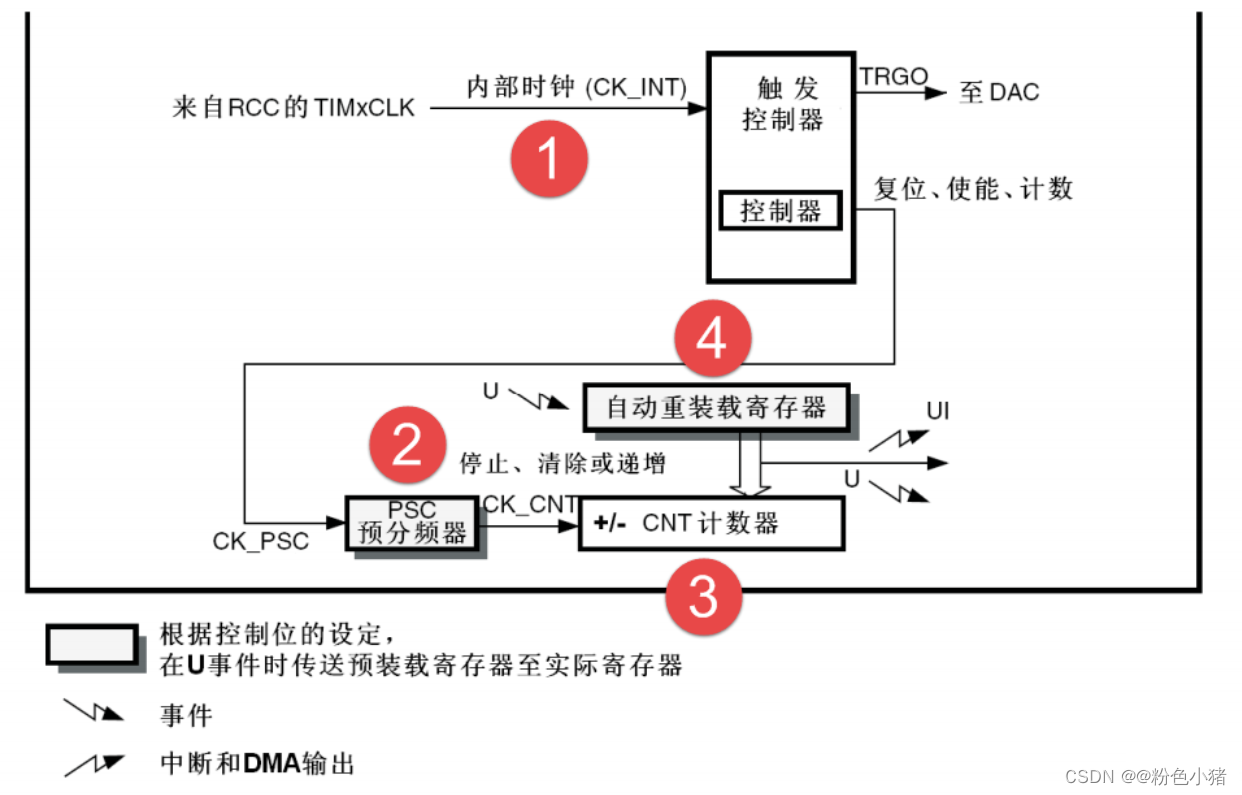

四、定时器计时原理

● 计数器寄存器(TIMx_CNT)
● 预分频寄存器(TIMx_PSC)
● 自动重装载寄存器(TIMx_ARR)

时钟源（CK_INT）
定时器时钟 TIMxCLK，即内部时钟 CK_INT，经 APB1 预分频器后分频提供，如果 APB1 预分频系数等于 1，则频率不变，否则频率乘以 2，库函数中 APB1 预分频的系数是 2，即 PCLK1=36M，所以定时器时钟 TIMxCLK=36*2=72M
预分频器（PSC）
PSC 是一个 16 位的预分频器，可以对定时器时钟 TIMxCLK 进行 1~65536 之间的任何一个数进行分频。具体计算方式为： CK_CNT=TIMxCLK/(PSC+1)
计数器（CNT）
计数器 CNT 是一个 16 位的计数器，只能往上计数，最大计数值为 65535。当计数达到自动重装载寄存器的时候产生更新事件，并清零从头开始计数。
自动重装载寄存器（ARR）
自动重装载寄存器 ARR 是一个 16 位的寄存器，这里面装着计数器能计数的最大数值。当计数到这个值的时候，如果使能了中断的话，定时器就产生溢出中断。

定时器预分频器设置

	// 自动重装载寄存器的值，累计TIM_Period+1个频率后产生一个更新或者中断
    TIM_TimeBaseStructure.TIM_Period = BASIC_TIM_Period;

	  // 时钟预分频数为
    TIM_TimeBaseStructure.TIM_Prescaler= BASIC_TIM_Prescaler;

当内部时钟经过PSC预分频器分频后，1000 000Hz, 也就是1us ，ARR设置为1000，意味着，CNT计数器每1us记录一次，当1ms 时ARR寄存器清零。

五、公式推导

因为时钟以微秒为最小计算单位，所有方便理解，将所有的转换成微妙计算

distance = 定时器时间（s）* 340(m/s) / 2

distance = 定时时间（us）* 34000 / 2 / 1000 000 = 定时时间（us）* 0.017

另一种算法：distance = 定时时间（us) / 58

六、相关注意事项：

1、此模块不宜带电连接，若要带电连接，则先让模块的 GND 端先连接，否则会影响模块的正常工作。

2、测距时，被测物体的面积不少于 0.5 平方米且平面尽量要求平整，否则影响测量的结果

3、当传感器紧贴物体表面时，会出现数值错误，

七、参考文献

(19条消息) 超声波测距为什么除以58_超声波测距公式为什么除以58_总结所学的博客-优快云博客

深圳市捷深科技有限公司 (raincorn.top)

相关代码

Ultrasonic.c

/**
  * @brief  超声波相关引脚初始化
  * @param  NULL
  * @retval NULL
  */
static void UltrasonicGpioModeConfig(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_TE_PeriphClockCmd(ECHO_TRIG_CLK_ENR,ENABLE);    //引脚时钟使能

    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Pin =  TRIG_PIN;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	  GPIO_Init(TRIG_PORT,&GPIO_InitStruct);          //TRIG 引脚

    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;      //ECHO 设置为上拉输入，接受信号
    GPIO_InitStruct.GPIO_Pin =  ECHO_PIN;
    // GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(ECHO_PORT,&GPIO_InitStruct);          //ECHO 引脚

    TRIG_LOW();     /* 让两引脚初始化时处于低电平 */
    ECHO_LOW();
}



/**
  * @brief  定时器中断配置
  * @param  NULL
  * @retval NULL
  */
static void NVIC_TIME_Config(void)
{
    NVIC_InitTypeDef NVIC_InitStruct;
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);

    NVIC_InitStruct.NVIC_IRQChannel = BASIC_TIM_IRQ;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 3;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

}
static void BASIC_TIM_Mode_Config(void)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

		// 开启定时器时钟,即内部时钟CK_INT=72M
    BASIC_TIM_APBxClock_FUN(BASIC_TIM_CLK, ENABLE);

		// 自动重装载寄存器的值，累计TIM_Period+1个频率后产生一个更新或者中断
    TIM_TimeBaseStructure.TIM_Period = BASIC_TIM_Period;

	  // 时钟预分频数为
    TIM_TimeBaseStructure.TIM_Prescaler= BASIC_TIM_Prescaler;

		// 时钟分频因子 ，基本定时器没有，不用管
    //TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;

		// 计数器计数模式，基本定时器只能向上计数，没有计数模式的设置
    //TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;

		// 重复计数器的值，基本定时器没有，不用管
		//TIM_TimeBaseStructure.TIM_RepetitionCounter=0;

	  // 初始化定时器
    TIM_TimeBaseInit(BASIC_TIM, &TIM_TimeBaseStructure);

		// 清除计数器中断标志位
    TIM_ClearFlag(BASIC_TIM, TIM_FLAG_Update);

		// 开启计数器中断
    TIM_ITConfig(BASIC_TIM, TIM_IT_Update,ENABLE);

		// 使能计数器
//    TIM_Cmd(BASIC_TIM, ENABLE);
}

/**
  * @brief  超声波触发信号
  * @param  NULL
  * @retval NULL
  */
void WAVE_Start(void)
{
    TRIG_HIGH();                           //TRIG设置为高电平
    CPU_TS_Tmr_Delay_US(20);               //延时大于10us
    TRIG_LOW();
}


/**
  * @brief  超声波相关初始化
  * @param  NULL
  * @retval NULL
  */
void WAVE_Init(void)
{
    UltrasonicGpioModeConfig();
    NVIC_TIME_Config();
    BASIC_TIM_Mode_Config();
}

Ultrasonic.h

#define TRIG_RCC_CLK_ENR            RCC_APB2Periph_GPIOA
#define RCC_TE_PeriphClockCmd       RCC_APB2PeriphClockCmd
#define TRIG_PORT			        GPIOA
#define TRIG_PIN			        GPIO_Pin_4

#define ECHO_RCC_CLK_ENR            RCC_APB2Periph_GPIOA
#define RCC_ECHO_ClockCmd           RCC_APB2PeriphClockCmd
#define ECHO_PORT 		            GPIOA
#define ECHO_PIN                    GPIO_Pin_5


#define ECHO_TRIG_CLK_ENR           (ECHO_RCC_CLK_ENR|TRIG_RCC_CLK_ENR)


#define BASIC_TIM6 // 如果使用TIM7，注释掉这个宏即可

#ifdef  BASIC_TIM6 // 使用基本定时器TIM6
#define            BASIC_TIM                   TIM6
#define            BASIC_TIM_APBxClock_FUN     RCC_APB1PeriphClockCmd
#define            BASIC_TIM_CLK               RCC_APB1Periph_TIM6
#define            BASIC_TIM_Period            (1000-1)
#define            BASIC_TIM_Prescaler         (72-1)           //      72000000/72 *1000= 1000us = lms
#define            BASIC_TIM_IRQ               TIM6_IRQn
#define            BASIC_TIM_IRQHandler        TIM6_IRQHandler

#else  // 使用基本定时器TIM7
#define            BASIC_TIM                   TIM7
#define            BASIC_TIM_APBxClock_FUN     RCC_APB1PeriphClockCmd
#define            BASIC_TIM_CLK               RCC_APB1Periph_TIM7
#define            BASIC_TIM_Period            1000-1
#define            BASIC_TIM_Prescaler         71
#define            BASIC_TIM_IRQ               TIM7_IRQn
#define            BASIC_TIM_IRQHandler        TIM7_IRQHandler

#endif


#define TRIG_HIGH()                  GPIO_SetBits(TRIG_PORT,TRIG_PIN)
#define TRIG_LOW()                   GPIO_ResetBits(TRIG_PORT,TRIG_PIN)

#define ECHO_HIGH()                  GPIO_SetBits(ECHO_PORT,ECHO_PIN)
#define ECHO_LOW()                   GPIO_ResetBits(ECHO_PORT,ECHO_PIN)

void WAVE_Init(void);
void WAVE_Start(void);

main.c

float distance;
volatile uint32_t time=0;
uint32_t TIME = 0;

int main(void)
{
	uint8_t i;

	USART_Config();
	SysTick_Init();

	LED_GPIO_Config();

	WAVE_Init();

	while (1)
	{
		for (i = 0; i < 5; i++)		//求均值，避免误差
		{

			WAVE_Start(); // 开启信号

			while (GPIO_ReadInputDataBit(ECHO_PORT, ECHO_PIN) == RESET); // ECHO 为高电平

			TIM_SetCounter(BASIC_TIM, 0);
			time =0;

			TIM_Cmd(BASIC_TIM, ENABLE);

			while(GPIO_ReadInputDataBit(ECHO_PORT, ECHO_PIN) == SET); // 等待ECHO 低电平

			TIM_Cmd(BASIC_TIM, DISABLE);


			TIME += ((time*1000)+ TIM_GetCounter(BASIC_TIM));
			printf("采集到的时间为 %d us\n", TIME);

		}

		printf("采集到的时间平均值 %d ms\n", (TIME/5));

		 distance = (TIME/5 * 0.017  );		//第一种算法

		//distance = (((TIME) /58 ));		//第二种算法


		printf("Distance:%f cm\r\n", distance);
		TIME=0;
		Delay_ms(2000);

	}
}

stm32f10x_it.h


extern volatile uint32_t time ;

void TIM6_IRQHandler(void)
{
  if(TIM_GetITStatus(BASIC_TIM,TIM_IT_Update)!=RESET)
  {
     time++;
    TIM_ClearITPendingBit(BASIC_TIM, TIM_IT_Update);
  }

}
