C#之CAD二次开发(4) CAD常用图形封装

0. 引言

在了解了如何进行封装后，我们需要将CAD中涉及的一些常用图形都封装好，比如：直线、圆弧、圆、多段线、椭圆等，以后需要就直接拿出来用就好了。

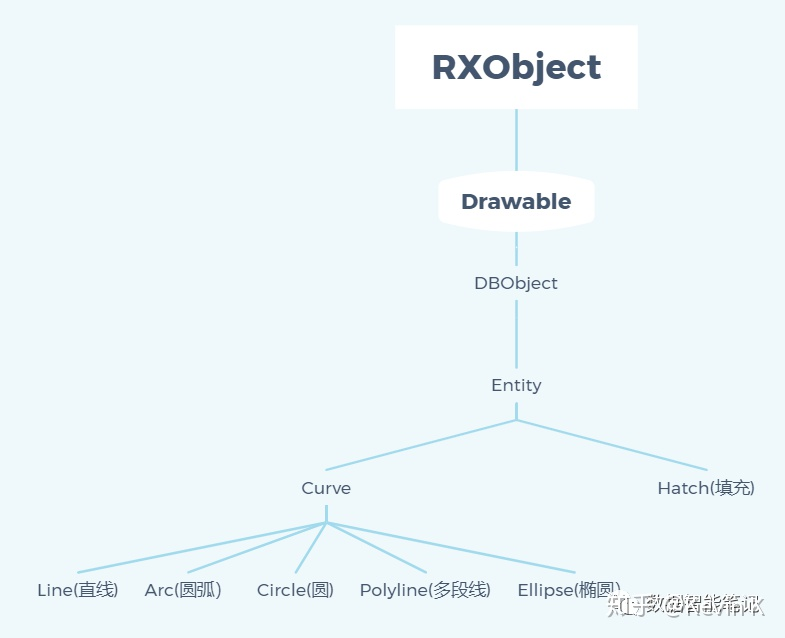

在这之前还是再次回顾一下CAD中类的继承关系是怎样的：



可以看到Line(直线)、Arc(圆弧)、Circle(圆)、Polyline(多段线)、Ellipse(椭圆)这些类都是继承于Curve(曲线）类，而曲线类又继承于Entity类。



捋清楚这个关系后就容易多了！



1. 圆弧封装

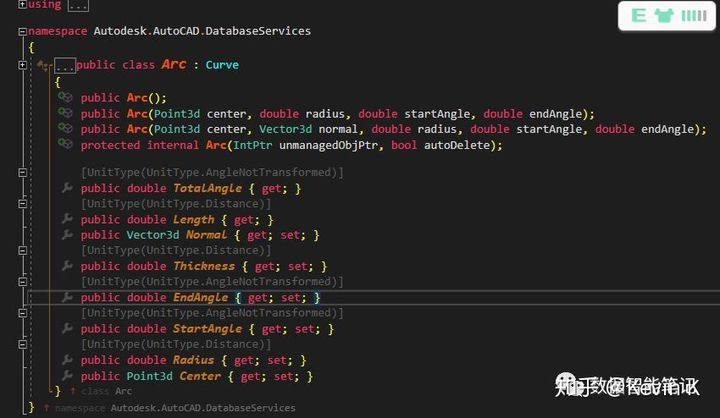

首先是Arc（圆弧）类，我们F12跟踪一下它：

跟直线一样，可以看到Arc类也是存在于命名空间Autodesk.AutoCAD.DatabaseServices中

Arc类存在三个构造函数，里面的参数就是字面意思了，就不再详细解释

public Arc();
public Arc(Point3d center, double radius, double startAngle, double endAngle);
public Arc(Point3d center, Vector3d normal, double radius, double startAngle, double endAngle);


下面的一些属性如Center,StartAngle,EndAngle等都是字面意思，绘制圆弧的时候需要的一些属性，在CAD里面画一下就明白了。

public double TotalAngle { get; }
public double Length { get; }
public Vector3d Normal { get; set; }
public double Thickness { get; set; }
public double EndAngle { get; set; }
public double StartAngle { get; set; } // 起始角度
public double Radius { get; set; }  // 半径
