C#之CAD二次开发(16) 表格操作

# 0. 引言

先来看看CAD中的表格类Table的继承关系

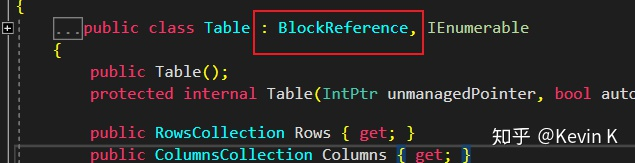

Table类继承自BlockReference 块参照类

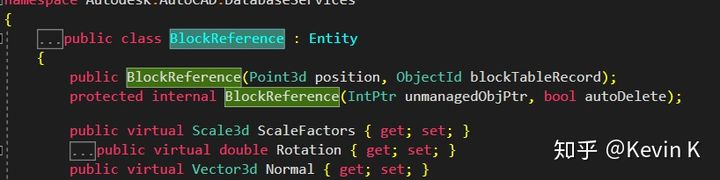

BlockReference继承自Entity类

因此适用Entity那一套同样适用于Table



# 1. CAD表格基础知识



同样如果我们需要创建表格对象，首先还是拿到图形数据库

 Database db = HostApplicationServices.WorkingDatabase;



创建一个表格对象

 Table table = new Table();

进行一些设置

            table.SetSize(10, 5); // 表格大小
            table.SetRowHeight(10); // 设置行高
            table.SetColumnWidth(50); // 设置列宽
            table.Columns[0].Width = 20; // 设置第一列宽度为20
            table.Position = new Point3d(100, 100, 0); // 设置插入点
            table.Cells[0, 0].TextString = "测试表格数据统计";
            table.Cells[0, 0].TextHeight = 6; //设置文字高度
            Color color = Color.FromColorIndex(ColorMethod.ByAci, 3); // 声明颜色
            table.Cells[0, 0].BackgroundColor = color; // 设置背景颜色
            color = Color.FromColorIndex(ColorMethod.ByAci, 1);
            table.Cells[0, 0].ContentColor = color; //内容颜色



还是需要打开事务处理将表格添加到图形数据库

           using (Transaction trans = db.TransactionManager
