Windows下，搭建开源STM32/GD32开源IDE环境

Windows下，搭建开源STM32/GD32

开源IDE环境

脱离盗版，使用vscode+GCC+openocd+cmsisDAP，linux下同理

参考：Win10配置 STM32/GD32 单片机 GCC+VScode 编译调试总结 2021版_秋阳 Cody的博客-优快云博客_gd32 vscode

• 实践了一遍，挑了干货，快速完成平台搭建
• 加入仿真中需要的.svd获取说明，用于看外设PERIPHERALS的寄存器
• makefile推荐stm32cube生成的，然后做修改。对比了下不同的makefile，涉及到FPU部分的编译，用最简单的makefile可能会漏。
• 如果需要BootLoader，偏移地址相关的编译，大家再研究研究^_^
• 初步跑通了流程，简单工程的编译仿真，也许还有坑，一起交流吧

一、工具下载：

1. Mingw-w64（make 工具 执行makefile用）

MinGW-w64 - for 32 and 64 bit Windows - Browse Files at SourceForge.net

下载i686-posix-dwarf

1.ARM-GCC 交叉编译器

Arm GNU Toolchain | Arm GNU Toolchain Downloads – Arm Developer

下载gcc-arm-11.2-2022.02-mingw-w64-i686-arm-none-eabi.exe



2.OPENOCD 用于下载和试真

Releases · xpack-dev-tools/openocd-xpack · GitHub

下载（选最新版本即可）

3.下载vscode

常用插件百度下，按需安装

二、工具配置：

1. 安装交叉编译器，解压OPENOCE，解压Mingw-w64
2. 添加环境变量

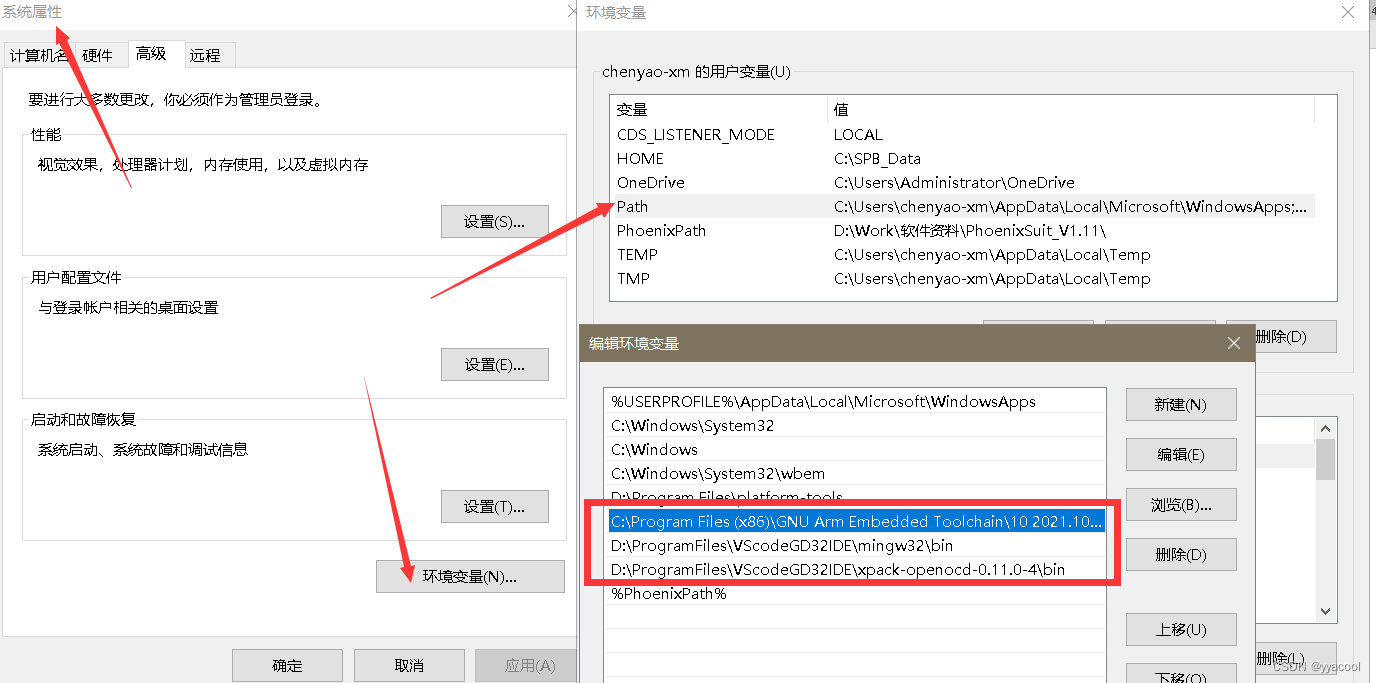

打开window系统设置，搜索”查看高级系统设置”，在3个工具位置添加到系统环境变量中

C:\Program Files (x86)\GNU Arm Embedded Toolchain\10 2021.10\bin

D:\ProgramFiles\VScodeGD32IDE\mingw32\bin

D:\ProgramFiles\VScodeGD32IDE\xpack-openocd-0.11.0-4\bin

上面3个路径请根据实际情况修改

三、编译环境搭建（GD32F303为例）

1、代码环境准备

必须项：

1. gd32f30x_flash.ld
2. startup_gd32f30x_hd.s （注意后缀大小写，在makefie中踩坑过）
3. system_gd32f30x.c
4. 其他外设库文件
5. GD32F30x_HD.svd

说明，上述1-4可以在官方例程中得到，第5项安装KEIL和相应支持包后，可以搜索得到。

A:为啥还得用KEIL，不是说好了开源环境么

Q:上面的操作，不需要破解KEIL。

2、VSCODE中安装插件Cortex-Debug



3.makefile准备

在STM32CubeMX，选择内核(M3/M4等)相同的器件，生成带makefile的项目

我们将在生成的makefile文件中做修改。

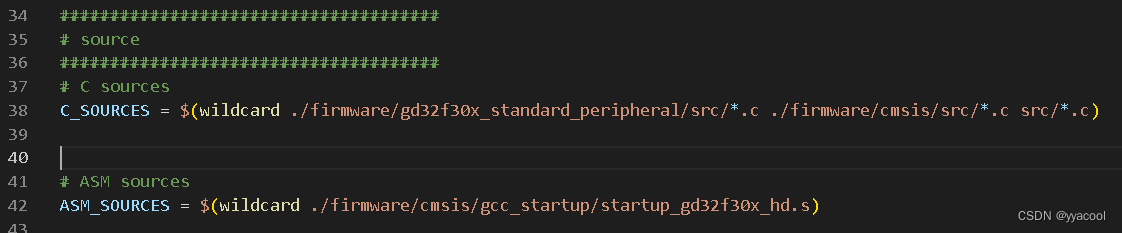

        1）修改.c和.s 文件路径

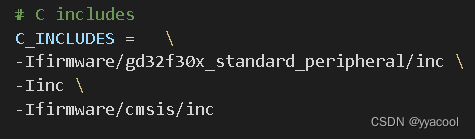

        2）includes路径修改，注意-I 是makefile中的语法，照做即可



        3）可以加入环境define，类似KEIL设置中的define项，注意-D是makefile中的语法



4、激动的编译时刻

将工程文件夹拖入vscode中，按下ctrl+~调出终端

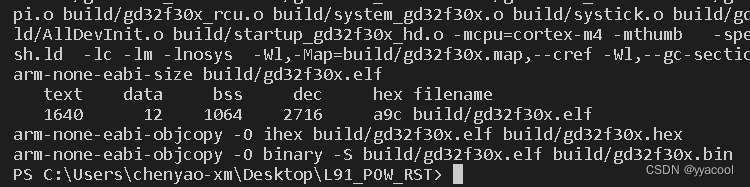

输入神奇的编译指令mingw32-make all

神奇的事情就发生了

至此，编译工作完成。

PS: mingw32-make all之后按上下键就能出现，不用敲键盘

四、下载仿真环境

1、launch.json

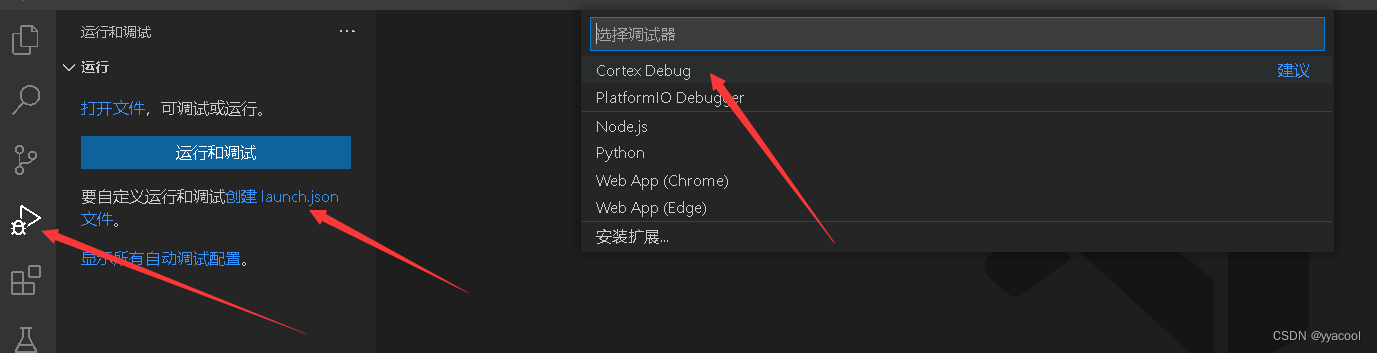

   在vscode的调试界面，生成launch.json

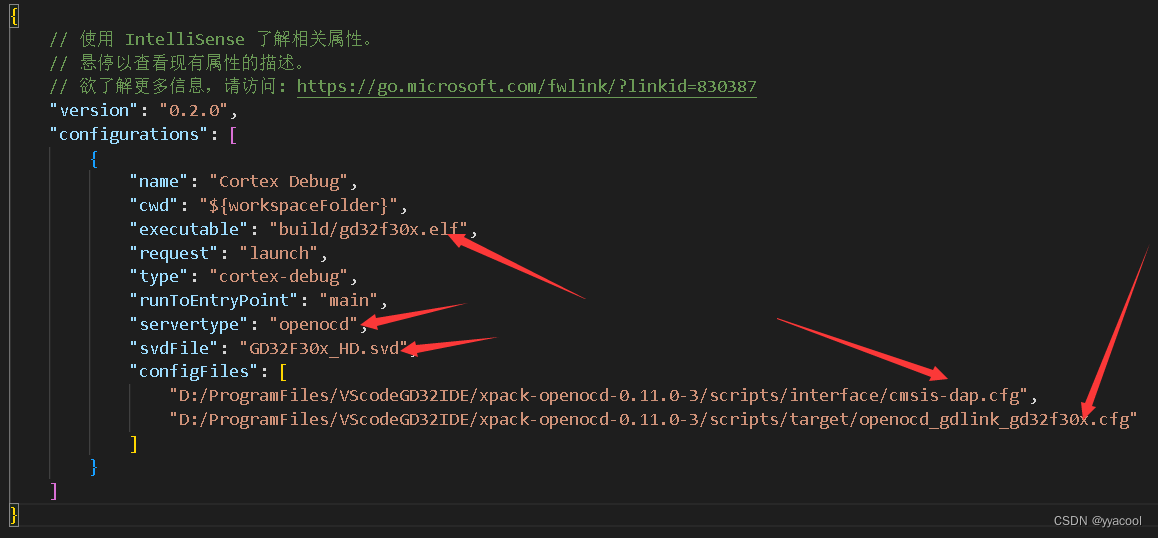

2、配置仿真配置文件

1）下图中，箭头标注的都需要自己修改

2）下图配置的是DAP仿真器，同目录下有其他仿真器的配置文件

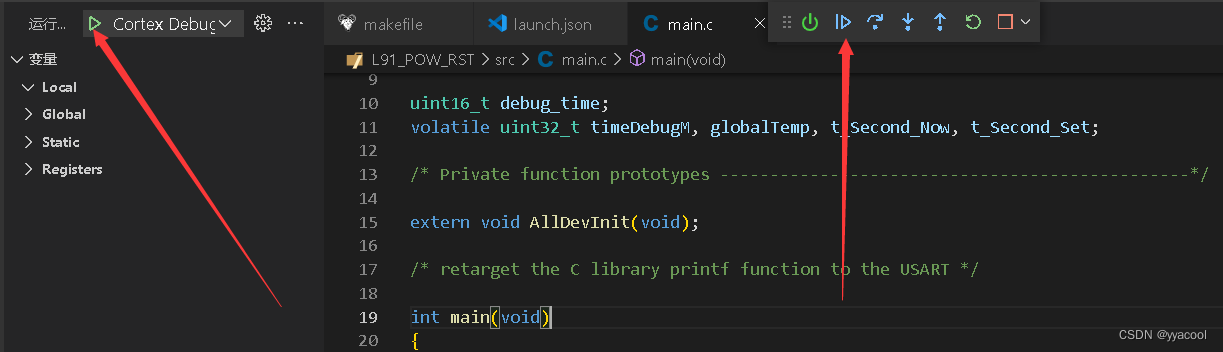

3）一切就绪后，F5开始开始下载仿真

五、存在问题：有时仿真无法显示外设PERIPHERALS地址内容，可断电重启

补充：工程目录必须是英文
