入门PCB设计AD9学习笔记9-向工厂提供的光绘文件

本文介绍了PCB设计软件Altium Designer(AD9)中生成光绘文件的过程,包括Gerber设置的各层文件、钻孔定位以及NC Drill Files的配置,强调了光绘文件在PCB批量生产和打样中的作用,以及制版时的注意事项,如拼板、定位孔和制版要求等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

第9集主要内容是光绘文件的生成和制造要求

光绘文件是交付给工厂用于生产的图纸,光绘文件和PCB文件的关系类似于Photoshop中PSD文件和JPG/BMP文件的关系。生产工艺有光腐蚀和雕刻机,光腐蚀制版用于批量生产,雕刻机用于少量生产。打样的速度很快,一两天。批量一般要一周。

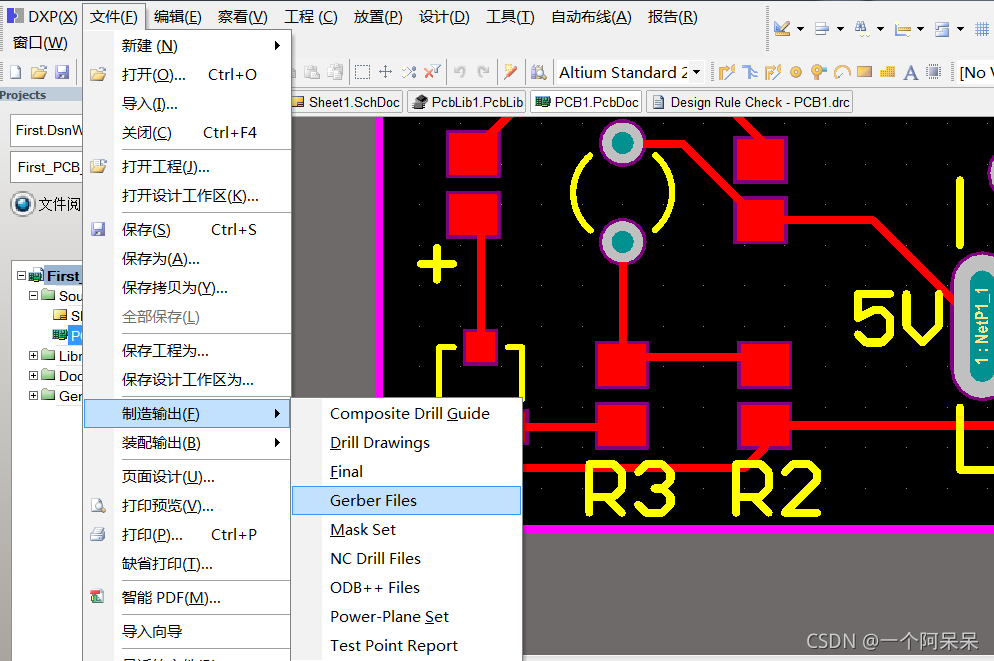

 文件→制造输出→Gerber Files/NC Drill Files



第一步:Gerber设置——各层文件

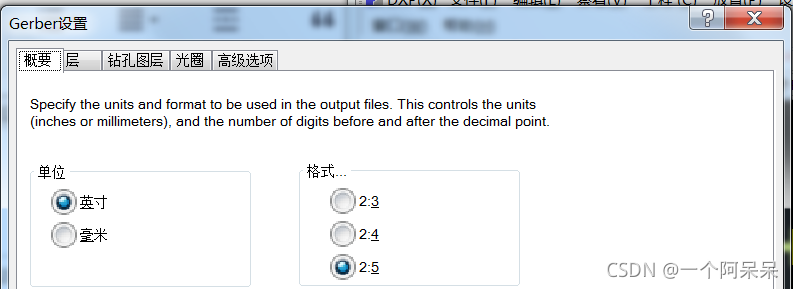

设置2:5更精细,不用修改。

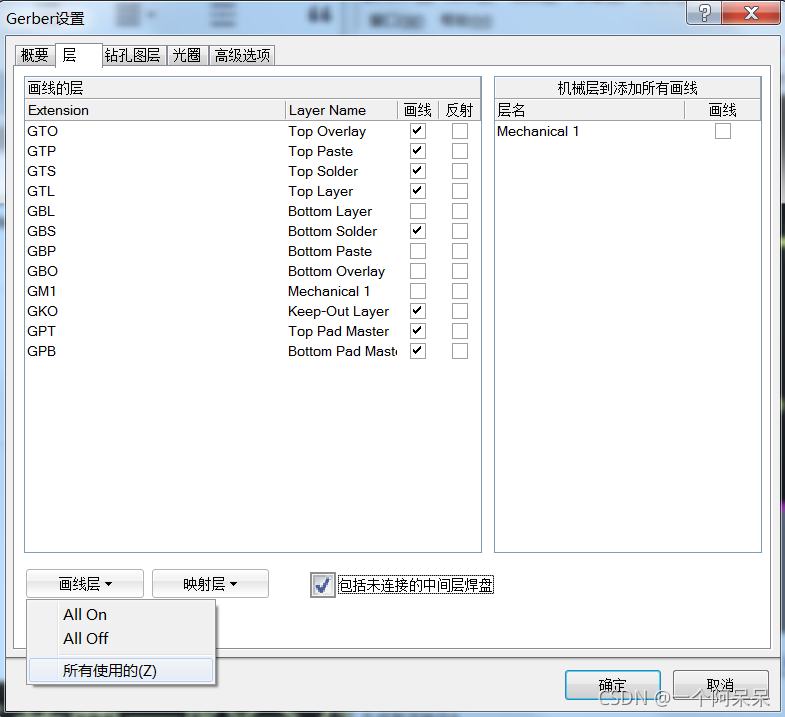

 对使用层勾选,不要勾选映射反射(会出现镜像效果)。
