该博客详细介绍了使用Altium Designer进行PCB设计的全过程，包括元件符号绘制、PCB封装设计、总线功能应用、基本设计思路、QFN封装处理、电源模块布线、时钟电路布局、模块复用技巧、敷铜平面绘制以及相关文件的输出等关键步骤，旨在帮助读者提升PCB设计技能。
根据需求温故PCB相关绘制要求
客观题（10分）封装设计（5 分）原理图设计（15分）PCB设计（70分）
熟练地设计一个二层板的电子产品，对模块设计要求有一定的了解。
一、常见元件符号的绘制
常用快捷键补充
| 快捷键 | 功能 |
| G | 切换最小栅格单位 |
| Q | 切换单位mm-->mil |
| ctrl+G | PCB调节步进 |
| ctrl+W | 原理图走线 |
| shift+S | 切换单层 |
| shift+空格 | 走线换形状 |
1、更换单位：Properties---General---Units---mm/mils
二、根据实物或元器件规格书绘制PCB封装

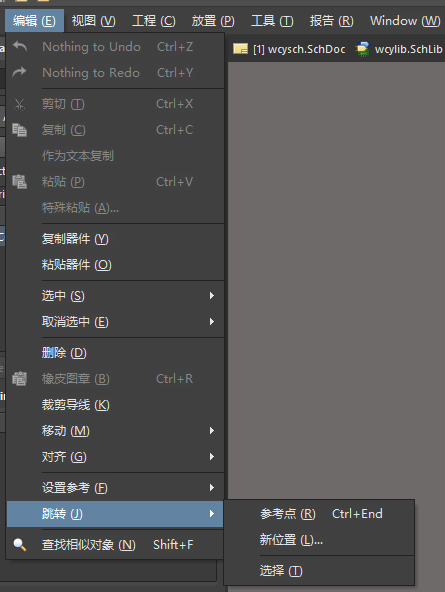

1.设置原点：编辑--跳转--参考点

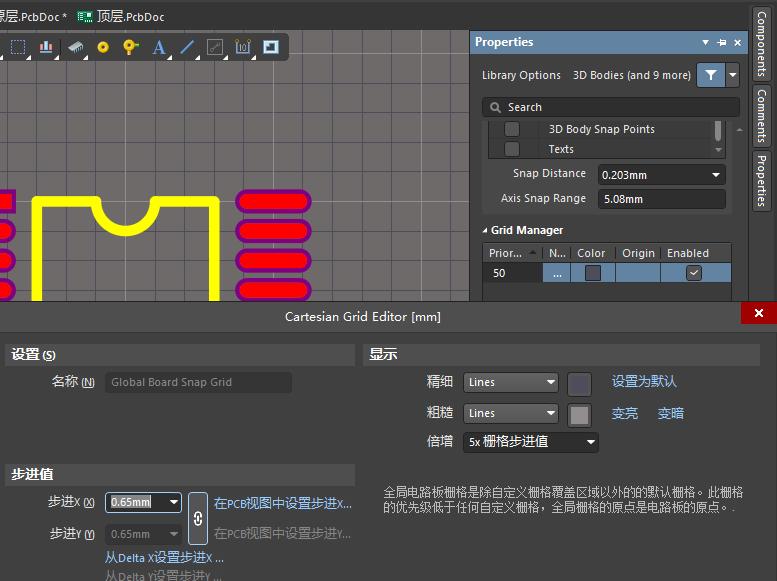

2. 调节步进：Properties--Grid Manager--步进值
快捷绘制PCB
Altium Designer 20小白成长记 12：元器件PCB封装的绘制 上篇_哔哩哔哩_bilibili
