1 + X 传感网 中级 | 任务七 LoRa通信实践

目录

完成智能园区实践项目后，请完成以下任务。

罗列智能园区实践项目实践操作步骤

请画出智能园区实践项目的物联网体系结构拓扑图。

分析代码，请画出LoRa网关节点与两个采集节点通信的算法流程图

分析代码，说明下列结构的功能

---

完成智能园区实践项目后，请完成以下任务。

罗列智能园区实践项目实践操作步骤

编译说明

1. 烧写步骤：

   • 建议首先烧写网关节点
   • 完成后再烧写采集节点

2. 组网流程：

   • Lora网关节点组网
   • Lora采集节点加入已建立的网络

3. 网络连接：

   • 将Lora网关节点与物联网中心网关连接（注意检查拨码状态）

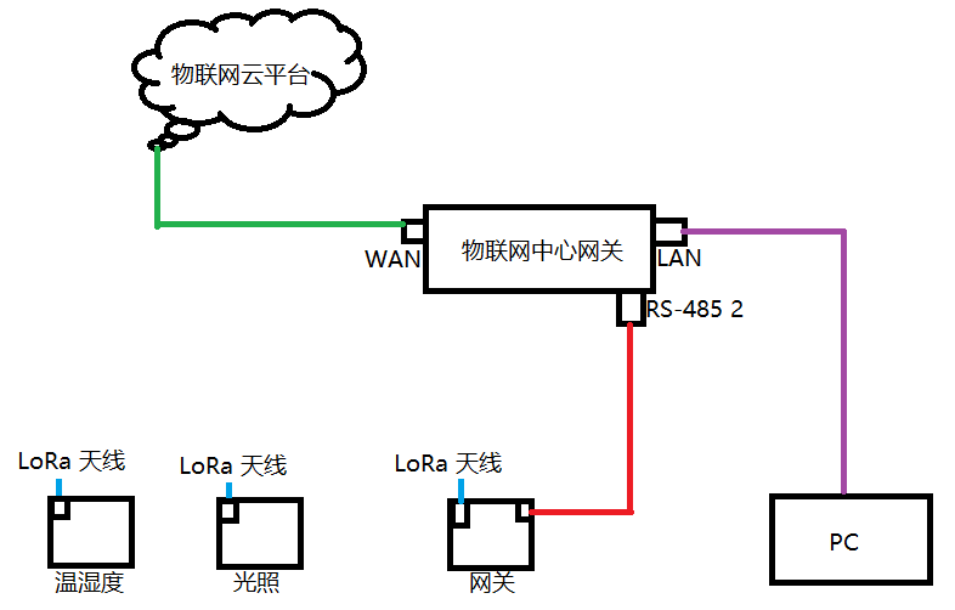

请画出智能园区实践项目的物联网体系结构拓扑图。

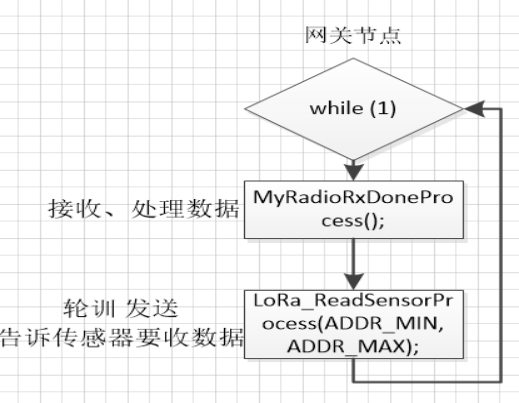

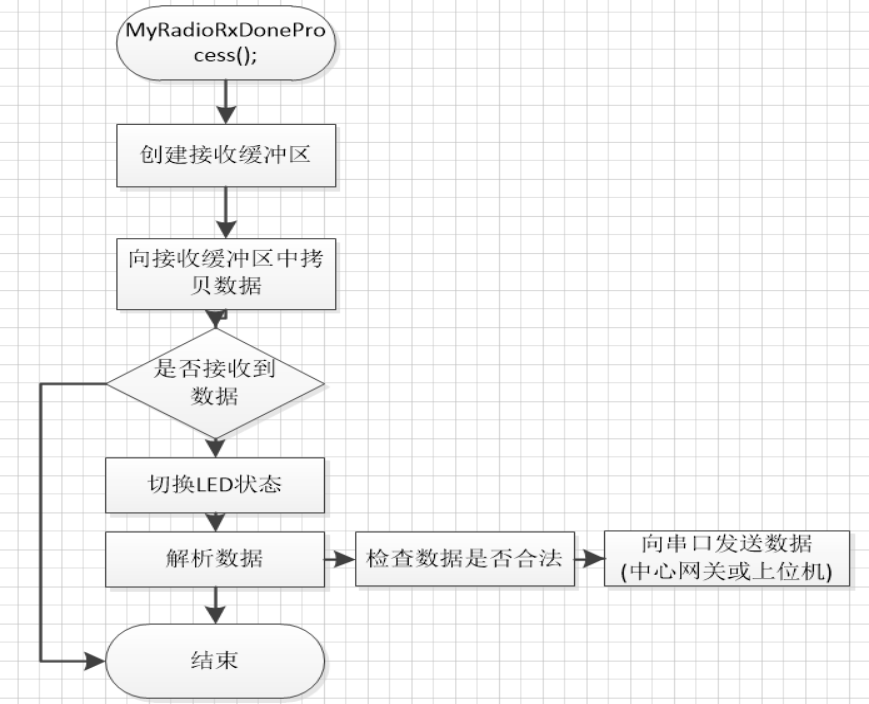

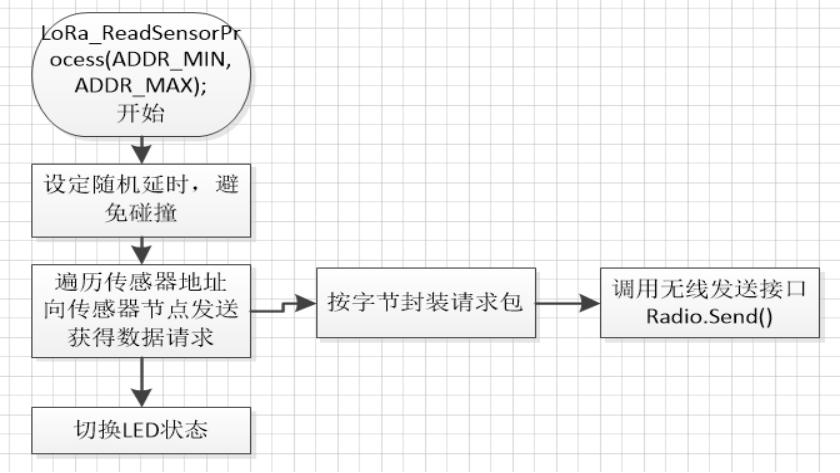

分析代码，请画出LoRa网关节点与两个采集节点通信的算法流程图

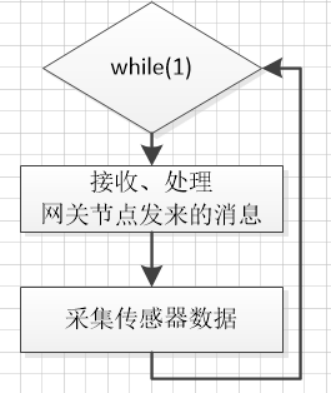

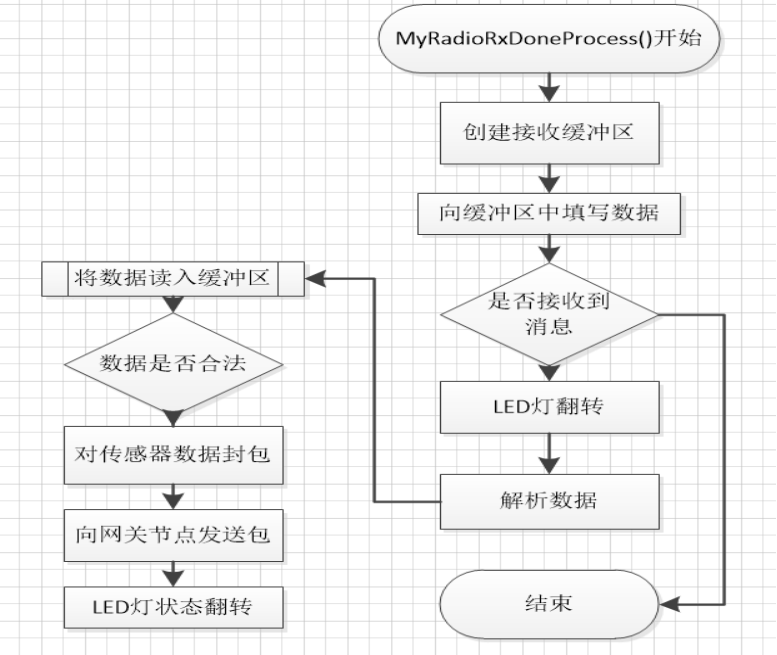

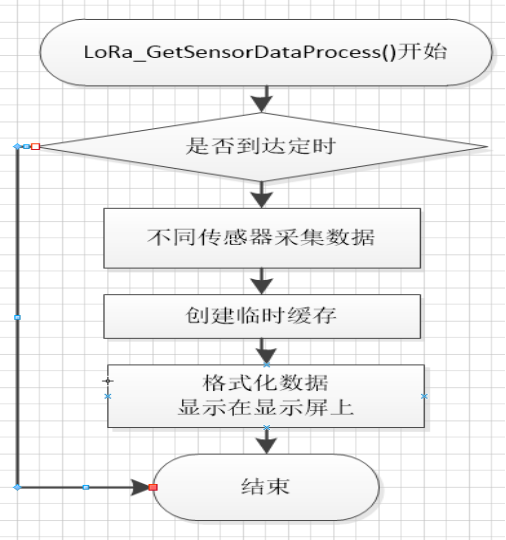

传感器节点：以温湿度传感器节点为例，其他传感器同理

分析代码，说明下列结构的功能

在C/C++预处理器中，#ifndef 是一个条件编译指令，用于检查某个宏是否未被定义。其基本语法结构如下：

#ifndef MACRO_NAME
    // 代码块1
#else
    // 代码块2
#endif

具体到您提供的示例：

1. 当 TRANSPARENCY 宏未被定义时：

   • 预处理器会编译 代码块1
   • 跳过 代码块2

2. 当 TRANSPARENCY 宏已被定义（比如通过 #define TRANSPARENCY）时：

   • 跳过 代码块1
   • 编译 代码块2

这种条件编译在以下场景中特别有用：

• 实现跨平台代码（不同平台定义不同宏）
• 功能开关控制（通过宏定义启用/禁用特定功能）
• 调试代码（使用DEBUG宏控制调试输出）

举个例子，假设我们要实现一个图形渲染功能，透明效果是可选的：

#define TRANSPARENCY  // 注释掉这行就不使用透明效果

#ifndef TRANSPARENCY
    // 不透明渲染代码
    RenderOpaque();
#else
    // 透明效果渲染代码
    RenderWithAlphaBlending();
#endif

注意：#endif 必须与 #ifndef 配对使用，表示条件编译块的结束。

---

这也是最后一个任务了，感觉我弄的这个东西是有点低脂...
