西门子博图功能指令——获取 ARRAY 元素的数量

获取 ARRAY 元素的数量

功能描述

查询 VARIANT 指针所包含的 ARRAY 元素数量。

说明

1. 如果 VARIANT 指向 ARRAY of BOOL，则填充元素包含在计数中。（例如，ARRAY[0…1] of BOOL 将返回 8）
2. 如果是多维 ARRAY，则输出 ARRAY 元素的个数。（上限与下限 +1 的差值）。如果是多维 ARRAY，则输出所有维的数量。
3. VARIANT 变量是 ARRAY
4. 如果要查询数据块中 ARRAY 中元素的个数，则不能在该块中激活块属性“数据块在设备中写保护”(Data block write-protected in the device)。否则，参数 RET_VAL 将返回结果“0”，而与 ARRAY 包含的元素数无关。

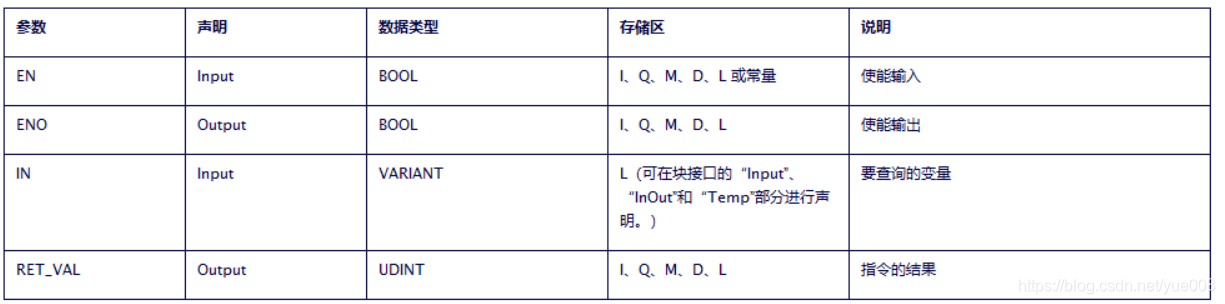

接口参数

IN参数需要在块接口的“Input”、“InOut”和“Temp”部分进行声明，然后通过外部调用

程序举例

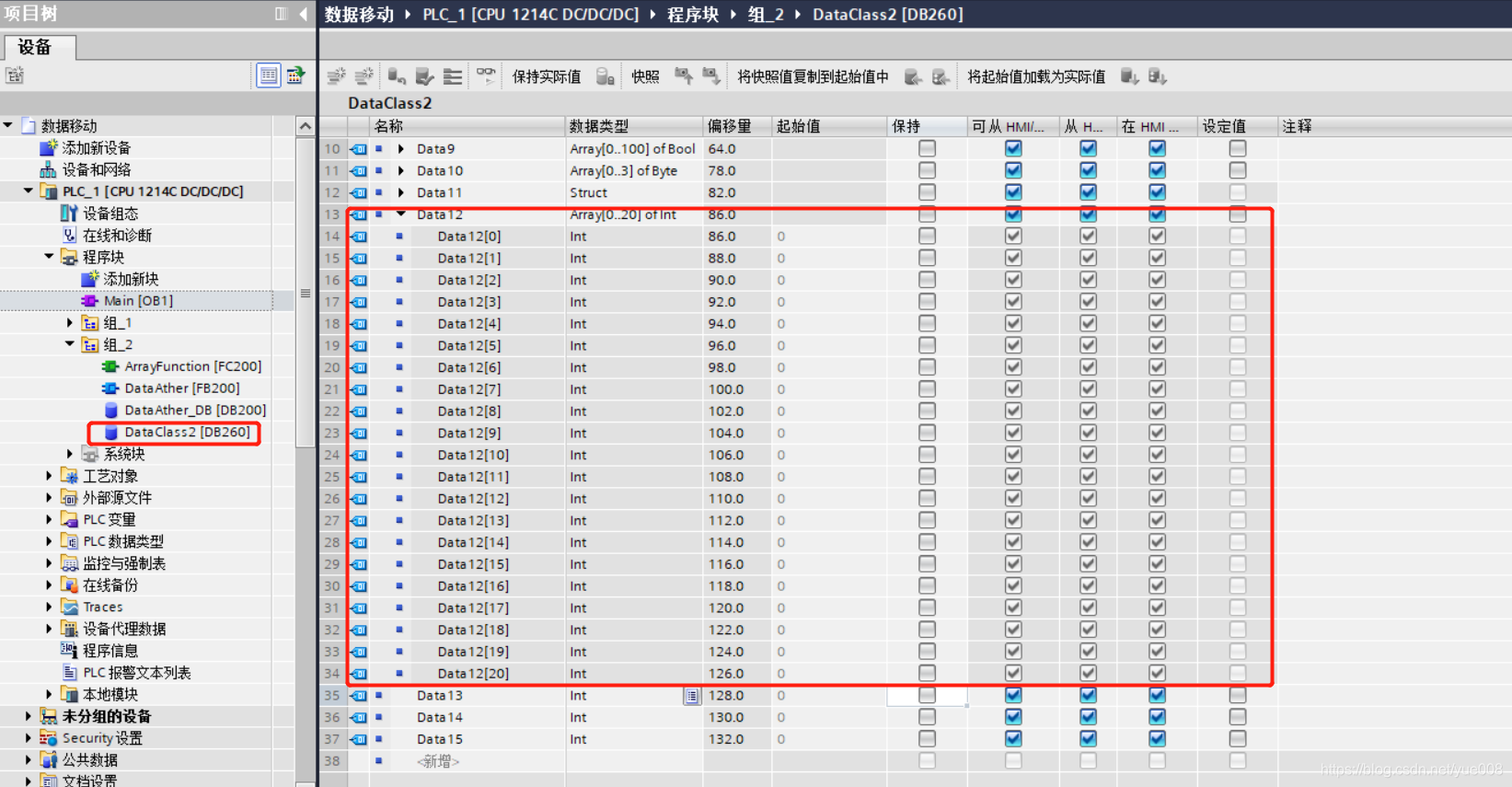

1.创建DB块，添加数据结构

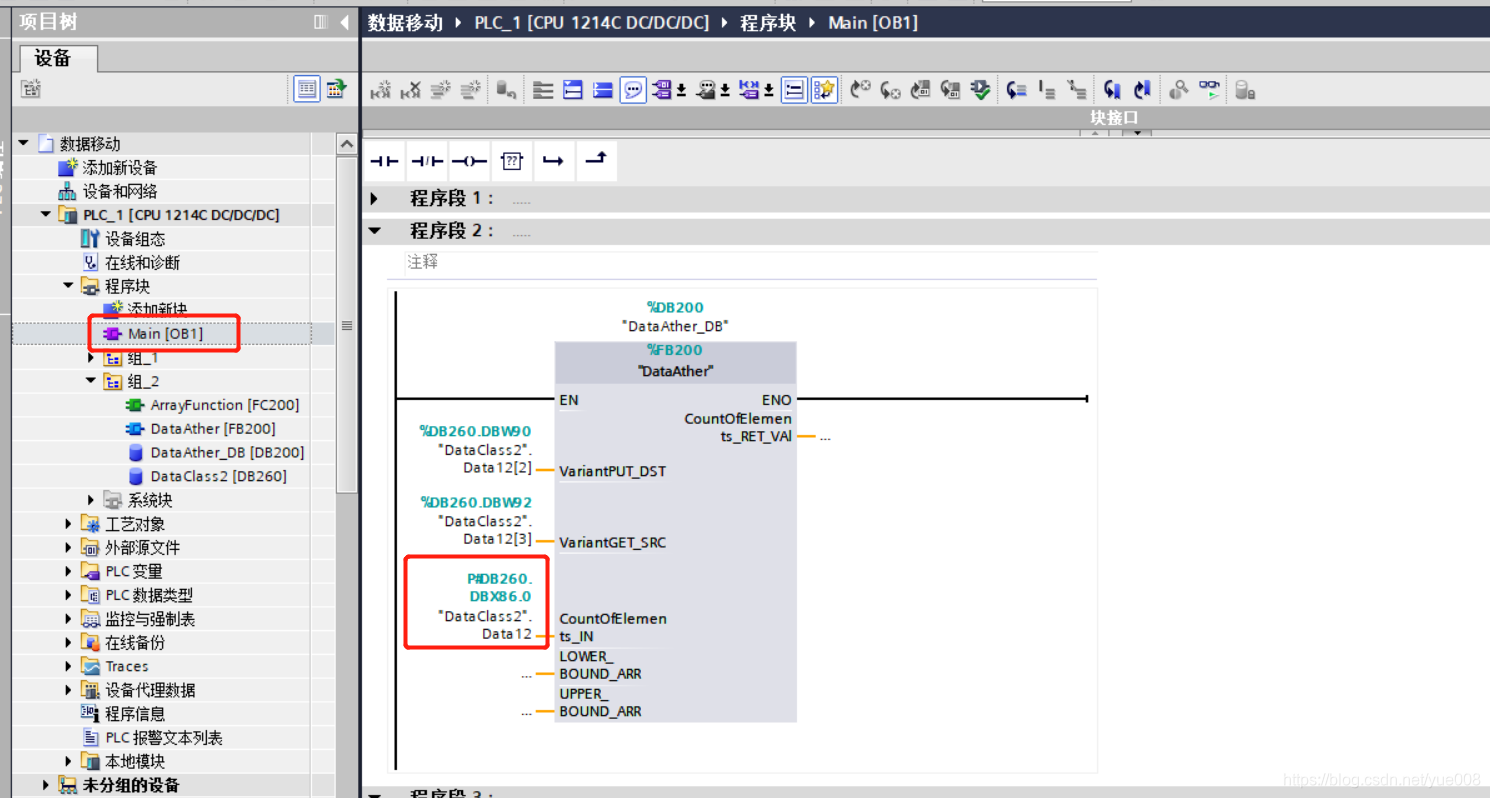

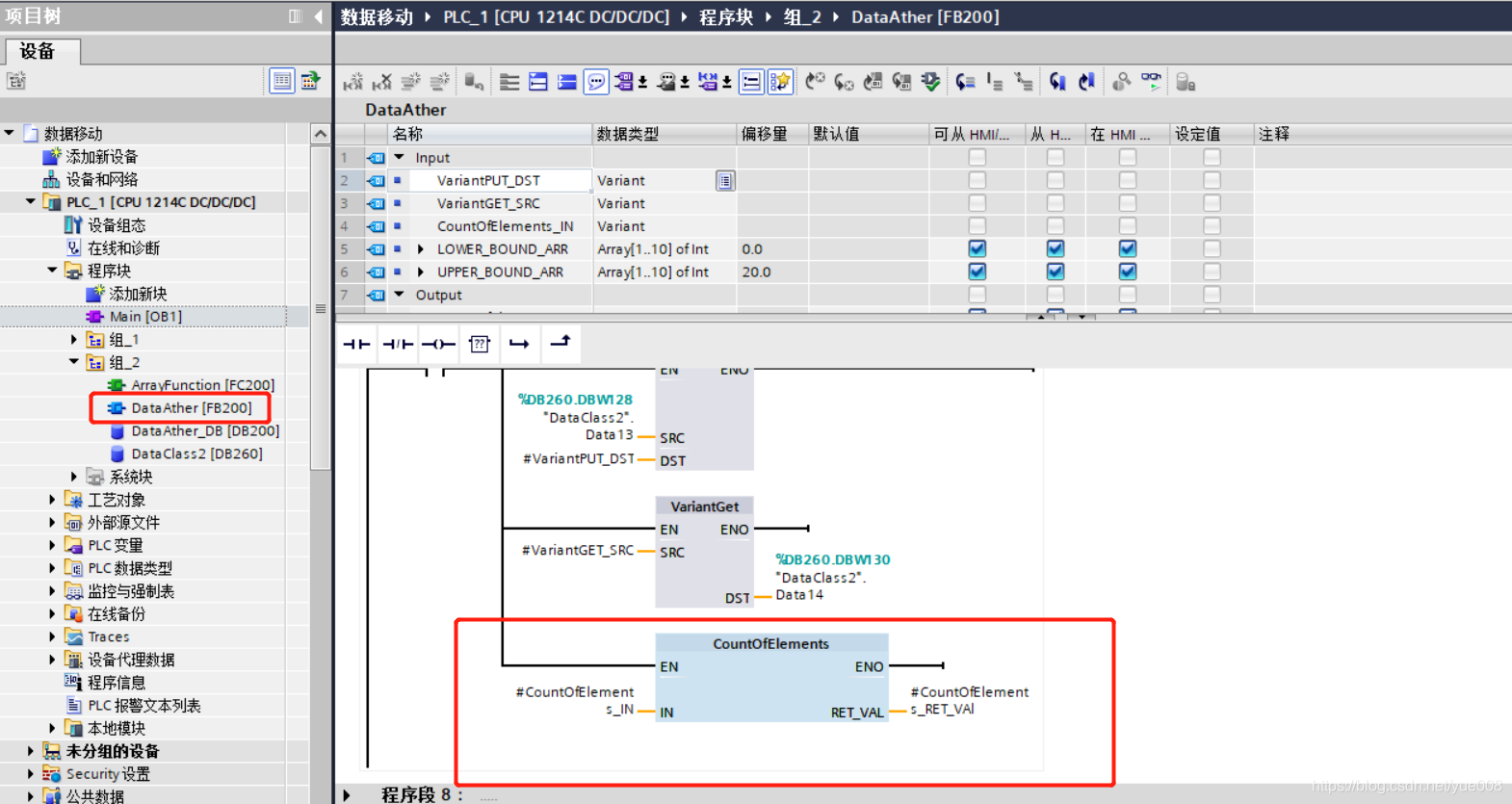

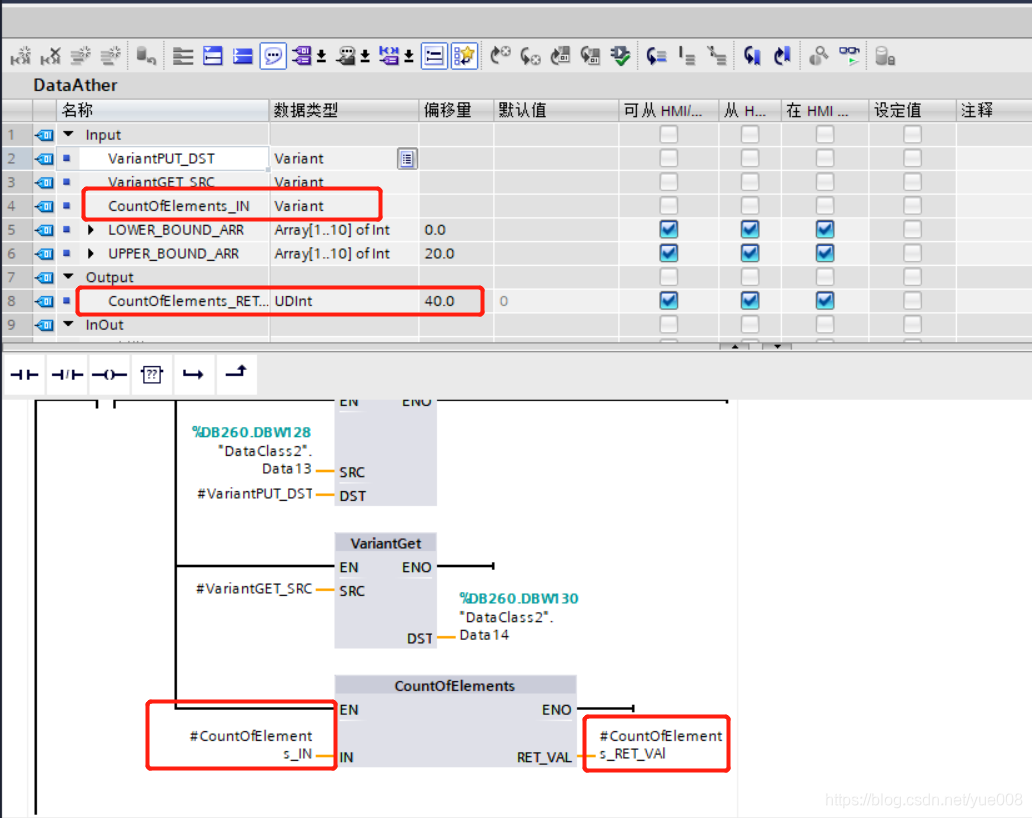

2.创建FB块，添加功能指令，并在OB1调用

仿真演示
