1200/1500 PLC 编程之数组：基础知识介绍

1、ARRAY也称为数组，是一组固定数量的相同类型数据元素的集合，代表含有同一数据类型的固定数目组成部分的一个域，在TIA PORTAL中不支持动态数组（优化访问的FC/FB中支持此类型的接口），因为在声明Array类型的变量时不允许使用变量作为数组的索引上下限，只能使用固定数值。

它允许使用除Array类型外的任何数值型的数据类型，即数组不能嵌套，也就是说Array不支持引用型的数据类型作为其元素，不支持Array类型作为其元素也就是意味着Portal不支持数组嵌套，类似于Array[1..5] of Array[0..3] of INT的声明是不被支持的。

2、Portal不但支持一维数组，同样也支持多维数组。一维数组是指数组中只包含一组有序数据，多维数组是指数组中包含一组以上的有序数据，Portal最大支持6维数组。

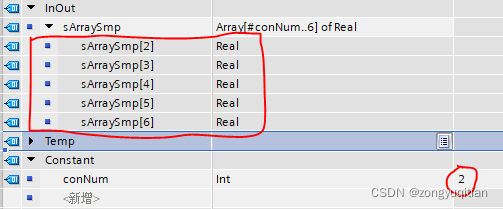

以上3个数组的声明，第一行声明的是一个布尔型数组，它包含11个布尔量，其数组下标（索引）的起始值是0，上限是10。第二行声明的是一个整型数组，它包含了11个整数，其数组下标的起始值是0，上限是10。第三行声明的是一个整数的二维数组，它包含121个整数。在Portal中声明数组也可以使用常量作为下标，如下图中的sArraySmp数组便使用了常量conNum(默认初始值2)作为下标，但不支持使用变量作为数组的下标。

3、数组依靠变量名+下标[]索引的方式来寻址，比如TestArray01[0]即是上图数组TestArray01的第一个元素，如果采用变量作为数组下标可以实现数组的间接寻址，比如sArraySmp[i],i作为变量在数组下标索引范围内变化，便可实现数组的间接寻址。

4、在TIA Portal中提供了一个函数CountofElements用于获取Array数据中的元素数量，例如CountofElements(TestArray01)的返回值是11，也就是从TestArray01[0]到TestArray01[10]共11个元素。

5、在TIA Portal中允许使用用户自定义数据类型作为Array的元素。

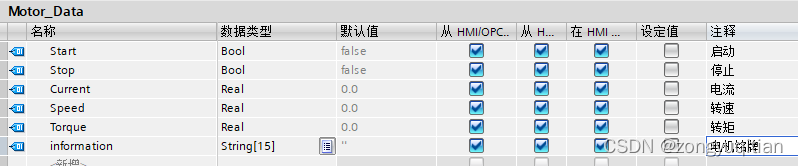

用户自定义结构如下

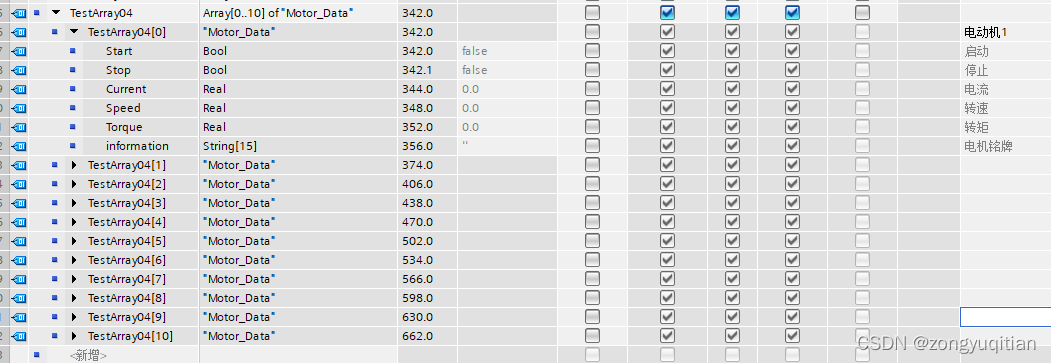

用户自定义结构作为Array元素

6、最大数组限值取决于以下因素：

1>、ARRAY元素的数据类型

2>、CPU的数据块最大尺寸

3>、数据块内数组的完整长度。在程序块内（OB、FB或FC），可能的长度会根据程序代码所需的存储器容量大小而减小。
