UE5中实现阵型排列（Formation System）通常涉及数学计算、蓝图逻辑和AI控制的结合。以下是分步实现思路及关键方法：
---
### **一、
基础原理**
阵型的核心是**为每个单位分配一个相对于中心点的位置**，需计算：
1. 单位间距
2. 阵型几何形状（直线、圆形、楔形等）
3. 动态调整能力（成员增减时的自动适配）
---
### **二、核心实现步骤**
#### **1. 定义阵型数据结构（建议用蓝图结构体）**
```cpp
// 伪代码示例
struct FormationSlot {
FVector LocalOffset; // 相对于阵型中心的本地坐标
AActor* AssignedUnit; // 占据该位置的单位
};
```
#### **2. 计算阵型位置**
根据阵型类型进行数学计算：
- **线性排列（直线）**
```cpp
// 示例：水平排列
for (int i = 0; i < UnitCount; i++) {
float XOffset = i * Spacing - (UnitCount-1)*Spacing/2; // 居中对称
Slot.LocalOffset = FVector(XOffset, 0, 0);
}
```
- **圆形排列**
```cpp
// 参数：Radius-半径, AngleStep-角度间隔
float CurrentAngle = 0;
for (int i = 0; i < UnitCount; i++) {
float X = Radius * FMath
::Cos(FMath
::DegreesToRadians(CurrentAngle));
float Y = Radius * FMath
::Sin(FMath
::DegreesToRadians(CurrentAngle));
Slot.LocalOffset = FVector(X, Y, 0);
CurrentAngle += AngleStep;
}
```
- **楔形（V形）**
```cpp
// 分层计算，每层单位数递增
int Layer = 0;
while (剩余单位 > 0) {
int UnitsThisLayer = FMath
::Min(剩余单位, Layer + 1);
for (int i = 0; i < UnitsThisLayer; i++) {
float XOffset = (i - UnitsThisLayer/2) * Spacing;
float YOffset = Layer * Spacing;
Slot.LocalOffset = FVector(XOffset, YOffset, 0);
}
Layer++;
}
```
---
#### **3. 动态更新位置**
- **方法1：通过Tick实时更新**
```cpp
// 在阵型控制器的蓝图中
void UpdateFormation() {
FVector FormationCenter = GetActorLocation();
for (auto Slot
: FormationSlots) {
FVector WorldPosition = FormationCenter + Slot.LocalOffset;
Slot.AssignedUnit->SetActorLocation(WorldPosition);
}
}
```
- **方法2：使用
EQS（环境查询系统）**
- 通过`EnvQ
uery`生成候选位置
- 用`Behavior Tree`分配单位到最佳位置
---
#### **
4. 处理单位移动**
- **平滑移动**：使用`Lerp`或`InterpTo`
```cpp
// 在单位的蓝图中
FVector TargetPos = GetFormationTargetPosition();
FVector NewPos = FMath
::VInterpTo(CurrentPos, TargetPos, DeltaTime, 2.0f);
SetActorLocation(NewPos);
```
- **面向方向控制**
```cpp
// 所有单位面向阵型前进方向
FRotator NewRotation = (FormationCenter - UnitPosition).Rotation();
Unit->SetActorRotation(NewRotation);
```
---
#### **5. 高级优化**
1. **动态避障**
使用`NavMesh`或`RVO Avoidance`避免单位间碰撞。
2. **分层状态机**
定义不同阵型状态（进攻/防御/散开），通过`Behavior Tree`切换。
3. **网络同步（多人游戏）**
在`GameMode`中同步阵型中心点，客户端本地计算偏移位置。
---
### **三、示例：蓝图实现圆形阵型**
1. 创建`BP_FormationController` Actor
2. 添加变量：
- `Units
: Array<AActor>`（存储所有单位）
- `Radius
: float`（圆半径）
3. 事件图表：
```plaintext
BeginPlay -> 初始化单位数组
|
V
[
自定义事件 UpdateFormation]
ForLoop (索引i从0到Units.Num-1)
|
|-- 计算角度 = (360 / 总单位数) * i
|-- 计算X = Radius * Cos(角度)
|-- 计算Y = Radius * Sin(角度)
|-- 设置Units[i]的位置 = 控制器位置 + (X,Y,0)
```
---
### **四、常见问题解决**
1. **单位重叠**
增加碰撞检测，动态微调位置：
```cpp
if (检测到碰撞) {
LocalOffset += FVector(FMath
::RandRange(-50,50), FMath
::RandRange(-50,50),0);
}
```
2. **动态增减单位**
监听单位添加/移除事件，重新计算所有偏移。
3. **性能优化**
对大量单位使用`InstancedStaticMesh`或`MassAI`（
UE5新特性）。
---
### **五、推荐学习资源**
1. **官方文档**
- [Environment Q
uery System](https
://docs.unrealengine.com/5.0/en-US/environment-q
uery-system-in-unreal-engine/)
- [MassAI](https
://dev.epicgames.com/documentation/en-us/unreal-engine/mass-entity-in-unreal-engine--overview)
2. **案例项目**
Epic官方示例中的`StrategyGame`模板包含
基础阵型实现。
通过结合数学计算与
UE5的AI工具链，可实现从简单到复杂的动态阵型系统。

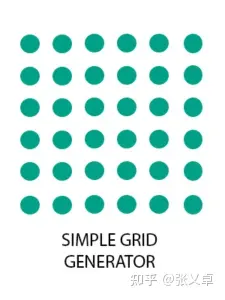

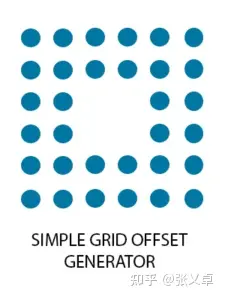

本文介绍了如何在 UE4 中创建自定义的 EQS（环境查询系统）生成器，以实现特定的查询需求。通过继承 UEnvQueryGenerator_ProjectedPoints 并自定义参数，如 OffsetSpace、GridHalfSize 和 SpaceBetween，生成器能在查询器周围创建一个洞，避免特定范围内的项目。详细讲解了 GenerateItems 函数的实现，包括参数绑定、计算项目数量、位置计算和投影点排除。同时，文章还提供了生成器在 EQS 编辑器中的使用方法，并提供了完整的代码示例链接。
