region proposal

给定一张输入image找出objects可能存在的所有位置。这一阶段的输出应该是一系列object可能位置的bounding box。这些通常称之为region proposals或者 regions of interest（ROI），在这一过程中用到的方法是基于滑窗的方式和selective search。

selsective search

策略：既然是不知道尺度是怎样的，那我们就尽可能遍历所有的尺度好了，但是不同于暴力穷举，我们可以先得到小尺度的区域，然后一次次合并得到大的尺寸就好了，这样也符合人类的视觉认知。

selective search算法主要包含两个内容：Hierarchical Grouping Algorithm、Diversification Strategies

Hierarchical Grouping Algorithm：
（1）计算所有邻近区域之间的相似性；
（2）两个最相似的区域被组合在一起；
（3）计算合并区域和相邻区域的相似度；
（4）重复2、3过程，直到整个图像变为一个地区。

Diversification Strategies：多样化策略，使得抽象多样性
（1）利用各种不同不变性的色彩空间；
（2）采用不同的相似性度量； 相似性度量有：颜色相似度衡量，纹理相似度衡量，尺度相似度衡量，形状重合度衡量和最终相似度衡量
（3）通过改变起始区域。

ROI Pooling

就是将大小不同的feature map 池化成大小相同的feature map，利于输出到下一层网络中。

ROI Pooling的作用：
（1）用于目标检测任务
（2）允许对cnn中的feature map进行reuse
（3）加速training和testing速度
（4）允许end-to-end的形式训练目标检测系统。

ROI pooling具体操作如下：
（1）根据输入image，将ROI映射到feature map对应位置；
（2）将映射后的区域划分为相同大小的sections（sections数量与输出的维度相同）；
（3）对每个sections进行max pooling操作；

这样我们就可以从不同大小的方框得到固定大小的相应 的feature maps。值得一提的是，输出的feature maps的大小不取决于ROI和卷积feature maps大小。ROI pooling 最大的好处就在于极大地提高了处理速度
在这里插入图RIO描述

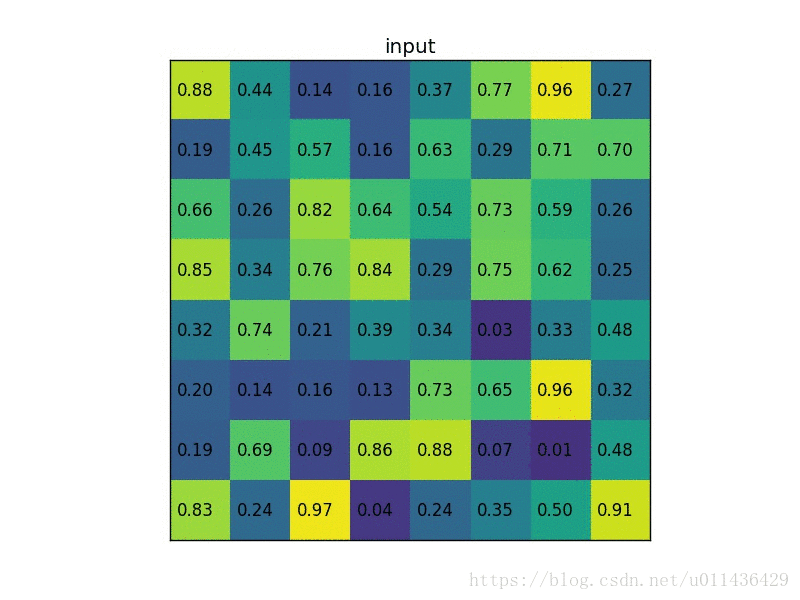

如图：在此案例中region proposals 是57大小的，在pooling之后需要得到22的，所以在57的特征图划分成22的时候不是等分的，行是5/2，第一行得到2，剩下的那一行是3，列是7/2，第一列得到3，剩下那一列是4。

ROI Pooling的工作原理见网址

https://www.cnblogs.com/wangyong/p/8523814.html
https://www.sohu.com/a/414474326_823210

ROI Pooling的量化操作使得有些数据丢失，量化实质上指小数取整操作。

针对ROI Pooling的量化操作，进行 RolAlign

RolAlign

在这里插入图片描述

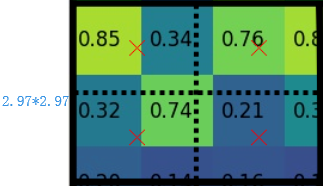

假定采样点数为4，即表示，对于每个2.97*2.97的小区域，平分四份，每一份取其中心点位置，而中心点位置的像素，采用双线性插值法进行计算，这样，就会得到四个点的像素值，见图，四个红色叉叉‘×’的像素值是通过双线性插值算法计算得到的， 最后，取四个像素值中最大值作为这个小区域。
