TIM3->CCMR1|=6<<4;

CH1.PWM1模式

6=0110

向左移动4位，

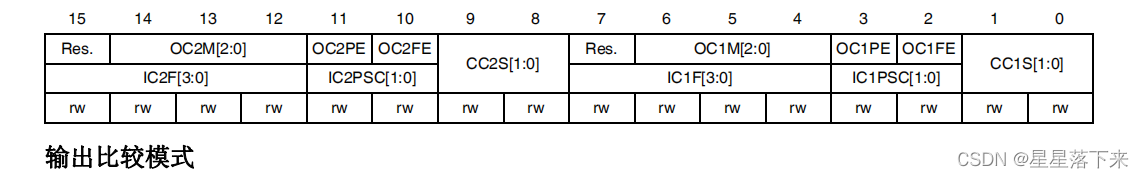

也就是0110在最右边的四个格子里面，我们要用CR1,就是把0110挪到OCIM这四个格子，即6<<4;

CCMR1是 寄存器，找正点F4中文参考手册。

（自己理解的，。。朋友理解的，错就错了。反正我第一次能用）
