FPN简介

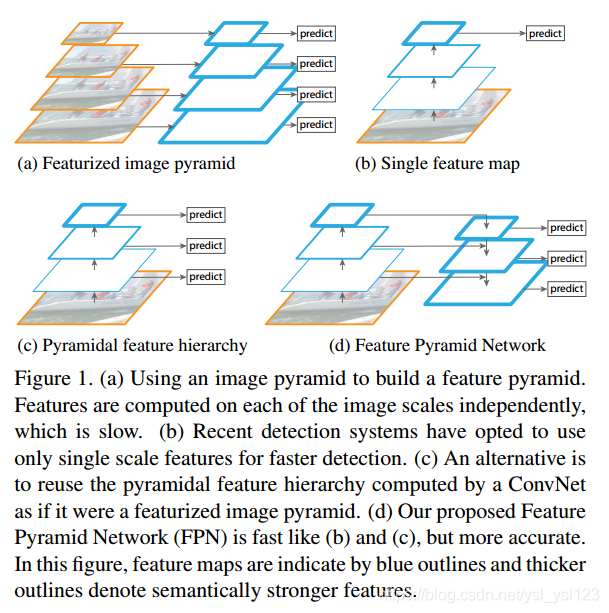

$\space\space\space\space\space\space$ 特征金字塔可以让识别系统检测不同大小的目标物体。而最近的目标检测网络却避开了特征金字塔，部分原因是它们需要大量的计算和内存消耗。这篇文章利用卷积网络本身的这种金字塔型的层级结构构造了FPN(Feature Pyramid Network)，网络只带来很少的额外消耗。(如下图(d)所示)
在这里插入图片描述
$\space\space\space\space\space\space$ 如上图所示不同方案的金字塔。
(a)通过图像金字塔来构建特征金字塔。模型在不同层级的图片上检测物体。不同比例的图像单独计算特征，每一级产生的特征图语义都很强(浅层的网络更关注于细节信息，高层的网络更关注于语义信息)，但速度很慢。(在手工设计特征的年代使用广泛)
(b)只用单一尺度的图片，速度快。卷积网络可以表示更高级的语义，对图像尺度的变化也更鲁棒，从而便于识别在单个输入尺度上计算的特征。所以使用卷积网络，在单一尺度的图像上识别效果也可以很好(也就取代了手工设计)。
(c )为了达到更高的精度，特征金字塔还是必不可少。卷积网络本身就是一个多层级的金字塔型，所以自然想到直接利用卷积网络中间层的特征图，这样就不会有多余的计算消耗。但是不同深度的特征图语义差别太大，比如网络前面几层的特征图只包含低级别的特征信息，不利于目标识别。
SSD是首先利用卷积网络金字塔结构来进行检测的检测网络之一。为了避免使用低级别特征(网络靠前层产生的特征图)，它只使用了基础网络(VGG-16)最后生成的特征图，以及新加入的几层卷积层产生的特征图，并没有重新利用前面已经生成的特征图，而这些像素更大的特征图有利于检测小物体。
(d)这是本文FPN的结构。将语义强的低像素的特征图与语义弱的高像素的特征图相结合，以及横向连接，使得特征金字塔中每一层特征图的语义都很强。

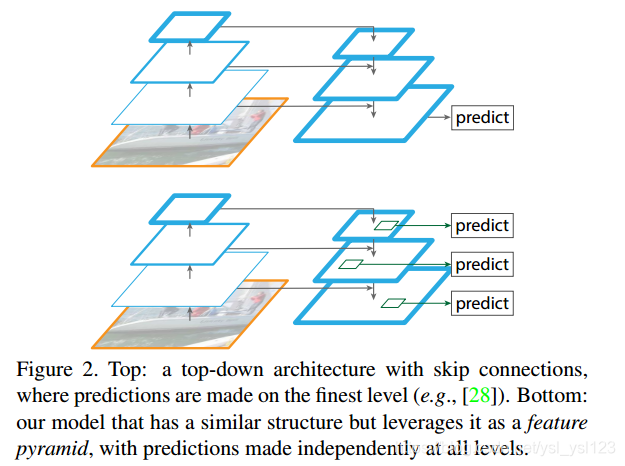

$\space\space\space\space\space\space$ 有一些类似于FPN结构的网络，但它们只通过高像素的特征图产生预测结果，并没有实现特征金字塔。而FPN是每一个特征图都会产生单独的预测结果，与图像金字塔一样，如下图所示。
在这里插入图片描述

FPN细节

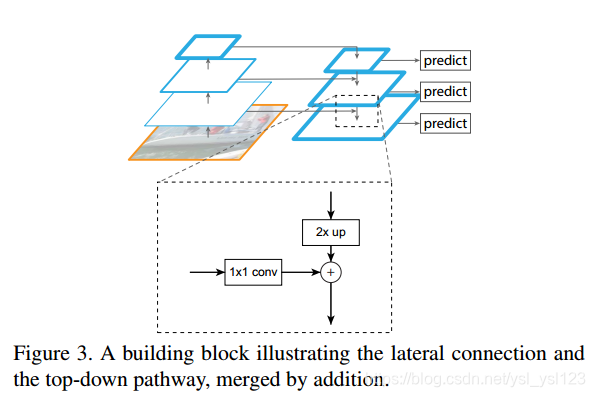

$\space\space\space\space\space\space$ FPN的结构如下图所示。FPN是一个全卷积网络，所以可以输入任意尺寸大小的图片。基础网络(backbone)使用的是ResNet。
在这里插入图片描述
ResNet的网络结构如下所示。

自下而上的路径(Bottom-up)

$\space\space\space\space\space\space$ 自下而上的路径就是基础网络(backbone)的前向传播。FPN利用每一次pooling前(特征图长宽缩小2倍)的特征图构造特征金字塔。这里就是ResNet每个building block(文中提到的stage)最后输出的特征图构造特征金字塔。即上图中的conv2_x，conv3_x，conv4_x，conv5_x的输出，记为 ${C_2,C_3,C_4,C_5\}$ 。不使用conv1是因为conv1输出的特征图会占用大量内存。
