七自由度机械臂重力补偿MATLAB仿真(Gravity Compensation)

本文介绍如何使用roboticstoolbox和Simulink创建一个7关节机械臂的模型,并通过比较重力扭矩与实际扭矩来验证其正确性。首先定义了各关节参数,然后在Simulink中实现位置控制器。

工具:robotics toolbox -- peter corke / Simulink

思路:1. 创建一个 position controller, 让 end effector 去到指定点,测出在该点时对应的 joint angles, torque;

           2. 使用 toolbox 里的 gravload(q) 求出对应该点的 gravity torque;

           3. 比较两个 torque 是否一致。


  • Create robot using SerialLink and set dynamics parameters
startup_rvc

%%            theta d a alpha
L(1) = Link([  0  0 0  pi/2]);
L(1).m = 0.00;
L(1).r = [0 0 0];
L(1).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(1).G = 1;
L(1).Jm = 0.0;

L(2) = Link([  0  0 0.30  0]);
L(2).m = 0.9507;
L(2).r = [-0.32213 -0.01724 -0.05311 ];
L(2).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(2).G = 1;
L(2).Jm = 0.0;

L(3) = Link([  0  0 0.35  -pi/2]);
L(3).m = 0.4138;
L(3).r = [-0.2076 0.0000 0.0000];
L(3).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(3).G = 1;
L(3).Jm = 0.0;

L(4) = Link([  0  0.1347 0  pi/2]);
L(4).m = 0.1540;
L(4).r = [ 0 -0.08887 0.06342 ];
L(4).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(4).G = 1;
L(4).Jm = 0.0;

L(5) = Link([  0  0 0  -pi/2]);
L(5).m = 0.1051;
L(5).r = [0.0000 -0.05926 -0.05544 ];
L(5).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(5).G = 1;
L(5).Jm = 0.0;

L(6) = Link([  0  0 0 pi/2]);
L(6).m = 0.0738;
L(6).r = [0.0000 -0.02402 0.03396];
L(6).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(6).G = 1;
L(6).Jm = 0.0;

L(7) = Link([  0  0 0  0]);
L(7).m = 0.00;
L(7).r = [0 0 0];
L(7).I = [0.1, 0.1, 0.1, 0, 0, 0];
L(7).G = 1;
L(7).Jm = 0.0;


syms q1 q2 q3 q4 q5 q6 q7;
rob = SerialLink(L,'name','MasterHand');
rob.offset = [0 -pi/2 pi/2 0 0 -pi/2 pi/2];
rob.qlim = [-1/3*pi 1/3*pi;
            -1/3*pi 25/180*pi;
            -1/18*pi 75/180*pi;
            -245/180*pi 65/180*pi;
            -186/180*pi 98/180*pi;
            -41/180*pi 41/180*pi;
            -250/180*pi 250/180*pi];
% rob.plot([0 0 0 0 0 0 0],'jointdiam',1,'base','wrist','arrow','workspace',[-1 1 -1 1 -1 1]);
% rob.gravity = [0 0 9.81];

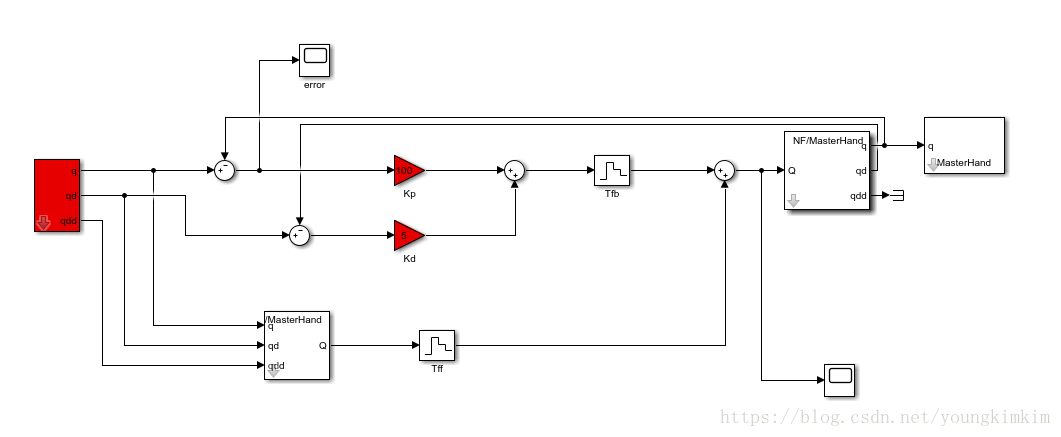

  • Create Position Controller in Simulink

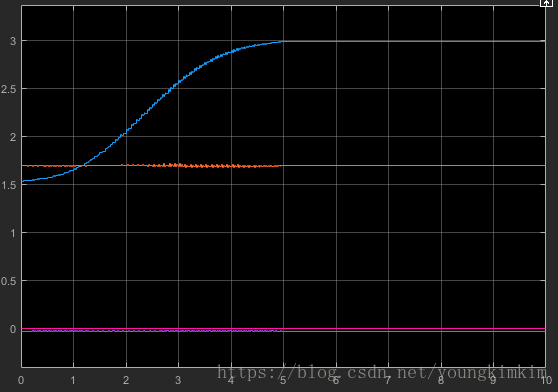

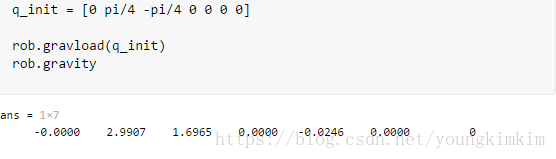

  • Compare Result

### 使用MATLAB进行六自由度机械动力学仿真 对于六自由度(6-DOF)机械的动力学仿真,在MATLAB环境中主要依赖于Simscape Multibody工具箱来实现复杂机械结构的精确建模与分析[^1]。 #### 创建新的Simulink模型 启动MATLAB并打开一个新的Simulink项目文件。通过Library Browser中的Simscape > Multibody库加载所需的组件,用于构建机械各部分及其连接方式。 #### 导入几何形状和惯性属性 利用`Simscape Multibody Link`功能可以直接从主流CAD平台导入已经设计好的3D实体模型作为基础构件,并自动计算其质量分布特性以及设置合理的关节参数。 #### 定义运动副关系 为了描述相邻连杆间的相对转动和平移约束条件,需合理布置各类Joint blocks(如Revolute Joint, Prismatic Joint)。特别注意的是,在多轴联动情况下要确保各个活动部件之间不存在过定义现象。 #### 应用力矩输入信号源 借助Signal Builder或其他形式的时间序列数据生成器为驱动电机提供必要的控制指令;同时考虑加入传感器反馈机制以便实时监测末端执行器的位置姿态变化情况。 #### 设置环境因素影响 通过Mechanism Configuration block设定全局坐标系下的重力加速度矢量方向及大小,从而更贴近实际工况下物体受力状况的影响。 ```matlab % 示例代码片段:创建简单的6 DOF串联机构链路配置 robot = smimport('path_to_your_imported_model'); % 加载已有的cad模型 set_param(robot,'Gravity','[0; -9.81; 0]') % 配置重力场 open_system(robot); % 打开simulink模型查看编辑界面 ```
