DPU54国产全速USB1.1HUB控制器芯片替代AU9254

原创 已于 2023-03-10 11:23:55 修改 · 624 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#AU9254 #国产替代AU9254 #DPU54 #DP9254升级版 #国产HUB控制芯片

于 2023-03-10 11:11:17 首次发布
DPU54是一款低功耗的4口USB1.1全速HUB控制器，替代AU9254，具有内置电阻调整器和时钟振荡器，支持12MHz和1.5MHz系统频率。其紧凑的SOP-16封装和简单的外围电路设计使其适用于USB延长线、拓展坞、计算机外设等多种应用场景。

目录

DPU54简介

DPU54是高性能、低功耗4口全速 USB1.1 HUB 控制器芯片，上行端口兼容全速 12MHz 模式，4 个下行端口兼容全速 12MHz、低速 1.5MHz 两种模式。
DPU54采用状态机单事务处理架构，而非单片机架构，多个事务缓冲区，这样减小了芯片的系统响应时间，用最少的硬件资源实现了 USB1.1 全速传输。

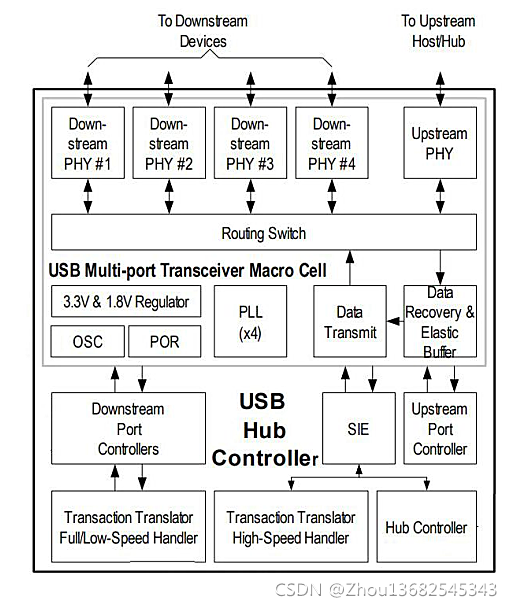

结构框图

DPU54功能框图

DPU54主要特性

-　性能替代AU9254，引脚不兼容，需改板
-　完全兼容 USB1.1 协议
-　系统频率支持 12MHz 和 1.5MHz
-　上行端口内置 1.5K 上拉电阻和下行端口内置15K下拉电阻
-　片内集成 5V、1.8V 电压调整器
-　内置时钟振荡器
