《Practical Rendering & Computation with Direct3D11》读书总结 Chapter-2-Direct3D 11 Resources

本文链接：https://blog.youkuaiyun.com/yjr3426619/article/details/81130071

这本书的第二章花了近80页的篇幅来具体介绍D3D11中的资源，并给出了一些资源创建使用的具体方法，各种资源有些非常相似而又有不同，因此很有必要做一个总结归纳。

资源总览

首先要明确一点，资源的本质就是内存块，这些内存块可以被GPU来读取和操控。
在第一章中已经提到了，D3D11中的资源无非就两类：Buffer和Texture，并且它们各自都有自己的子类，但不同种类的资源的本质都是相同的，它们的不同就在于各自的语义、格式、访问权限、使用方式。
资源的创建：资源的创建是由ID3D11Device来完成的，对于每种不同的资源都提供了不同的方法，但这些方法都遵循相同的模式：它需要接受三个参数，第一个是对资源的描述(resource description)，第二个是D3D11_SUBRESOURCE_DATA结构体，它用来提供初始化资源的数据，第三个是一个指向指针的指针，它用来接受返回的最终生成的指向资源的指针。在这些参数中，决定了资源的独特性质的是对资源的描述，之后会详细讲述。

Usage Flags:Usage Flags是一个枚举类型，

enum D3D11_USAGE {
    D3D11_USAGE_DEFAULT,
    D3D11_USAGE_IMMUTABLE,
    D3D11_USA6E_DYNAMIC,
    D3D11JJSAGE_STAGING
}

这个类型代表的是CPU和GPU的访问权限。
DEFAULT：表示资源可以被GPU读写，CPU没有读写权限，代表资源有render texture、stream output vertex buffers
IMMUTABLE：表示资源只能被GPU读，不可以被GPU写或被CPU读写，代表资源有静态的顶点、索引数据，例如网格的顶点数据。
DYNAMIC：表示资源可以被GPU读和CPU写，代表资源有变换矩阵等。
STAGING：表示资源可以被GPU和CPU读写，这类资源用到的场合有很多。

CPU Access Flags：一个枚举类型，只有两种取值：

enum D3D11_CPU_ACCESS_FLA6 {
    D3D11_CPU_ACCESS_WRITE,
    D3D11_CPU_ACCESS_READ
}

表示CPU的访问权限，要与选定的Usage中的规则相对应，例如一个资源如果选定了Default Usage，那么它的CPU Access Flags只能置为0。如果要表示CPU可读写，就用或运算符将这两个枚举值连接点起来。

Bind Flags: Bind Flags表示资源可以绑定在流水线中的哪个位置，它也是一个枚举类型，有八种可能的取值，

enum D3D11_BIND_FLAG {
    D3D11_BIND_VERTEX_BUFFER,
    D3D11_BIND_INDEX_BUFFER,
    D3D11_BIND_C0NSTANT_BUFFER,
    D3D11_BIND_SHADER_RES0URCE,
    D3D11_BIND_STREAM_OUTPUT,
    D3D11_BIND_RENDER_TARGET,
    D3D11_BIND_DEPTH_STENCIL,
    D3D11_BIND_UNORDERED_ACCESS
}

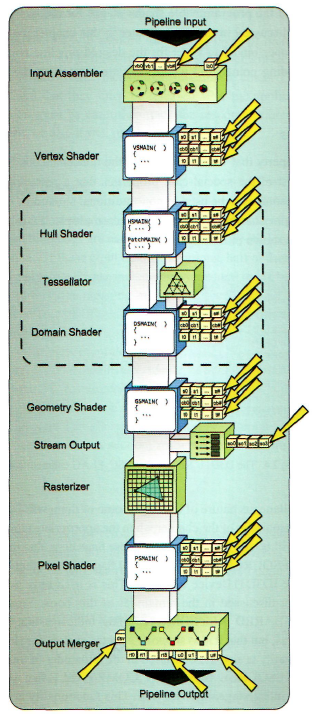

这里写图片描述
结合流水线的图来看，这八种类型中，VERTEX_BUFFER和INDEX_BUFFER表示被绑定在输入装配阶段(Input Assembler)，代表着资源的数据用作流水线的输入数据；RENDER_TARGET和DEPTH_STENCIL表示被绑定在输出归并阶段(Output Merger)，表示这些资源将用来获取光栅化渲染的最终图像的信息；STREAM_OUTPUT表示被绑定在流输出阶段(Stream Output)，表示这些资源将用来获取流水线中间得到的几何信息；剩余的三种CONSTANT_BUFFER、SHADER_RESOURCE、UNORDERED_ACCESS表示资源被绑定在一些管线的一些可编程阶段，但它们之间略有不同，之后会详细讲述。

Miscellaneous Flags:用来表示资源的一些特殊性质，一般都是用在非传统的场合。这个在用到的时候再作具体解释。

enum D3D11_RES0URCE_MISC_FLAG {
    D3D11_RESOURCE_MISC_GENERATE_MIPS,
    D3D11_RESOURCE_MISC_SHARED,
    D3D11_RESOURCE_MISC_TEXTURECUBE,
    D3D11_RESOURCE_MISC_DRAWINDIRECT_ARGS,
    D3D11_RESOURCE_MISC_BUFFER_ALO0W_RAW_VIEWS,
    D3D11_RESOURCE_MISC_BUFFER_STRUCTURED,
    D3D11_RESOURCE_MISC_RES0URCE_CLAMP,
    D3D11_RESOURCE_MISC_SHARED_KEYEDMUTEX,
    D3D11_RESOURCE_MISC_GDI_C0MPATIBLE
}

Resource View

在Bind Flags中一共有八种取值，它们代表着资源要被绑定在哪里，其中有四种表示资源可以直接被绑定到流水线上，它们是Vertex Buffer、Index Buffer、Constant Buffer、Stream Output Buffer，而其他的四种则不能被直接绑定到流水线上，它们需要借助一种适配器——Resource View，Resource View是与Resource绑定在一起的，它表示了资源的一些性质，决定了这些资源可以被执行哪些操作，同时也可以代表一些资源的子集。

Resource View Types
Resource View一共有四种：Render Target View、Depth Stentil View、Shader Resource View、Unordered Access View，下面分别介绍它们的意义。

Render Target View：它用于绑定一个资源来获取流水线的输出，即这个资源是可以被流水线修改的，并且它也会被流水线读取来执行一些操作，一般来说，Render Target View所绑定的资源是一个二维的Texture，但也可以绑定其他类型的资源。

Depth Stencil View：它与Render Target View类似，也是绑定一个资源来获取流水线的输出，不同的是，它绑定的是一个Depth Stencil Buffer，而不是一个带有颜色的Render Target，被Depth Stencil View绑定的资源都是用来作深度测试和模板测试的，它的读写性质是依靠一个额外的Flag来决定的，因为一个Depth Stencil Buffer既有可能用来做深度测试及模板测试和一个Depth Stencil View绑定在一起，同时作为输入数据和一个Shader Resource View绑定在一起，在这种情况下，这两个View都要被设定为只读的。但是当它只用在传统的获取流水线的输出结果时，要将其设置为可写的。

Shader Resource View：提供流水线中可编程着色器阶段的读取权限，它可以被用在所有的可编程着色器阶段。

Unordered Access View：像Shader Resource View一样，它让资源可以被着色器读取获取信息ÿ
