本文介绍了如何在STM32F103C8单片机上移植uc/OS-III操作系统，并通过逻辑分析仪观察波形。首先，使用CubeMX创建工程并配置RCC、SYS、管脚和USART。然后，从百度网盘下载uc/OS源码，导入工程，修改bsp.c、bsp.h和main.c等文件。接着，实现了三个任务，其中两个任务周期性控制LED灯，另一个任务通过串口发送信息。通过keil仿真和逻辑分析仪观察，验证了任务执行和串口通信的正确性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、CubeMX创建工程

选择STM32F103C8芯片
在这里插入图片描述
配置RCC
在这里插入图片描述
配置SYS
在这里插入图片描述
配置管脚
PC13设置成GPIO_Output用于点亮LED灯
在这里插入图片描述
配置USART
在这里插入图片描述

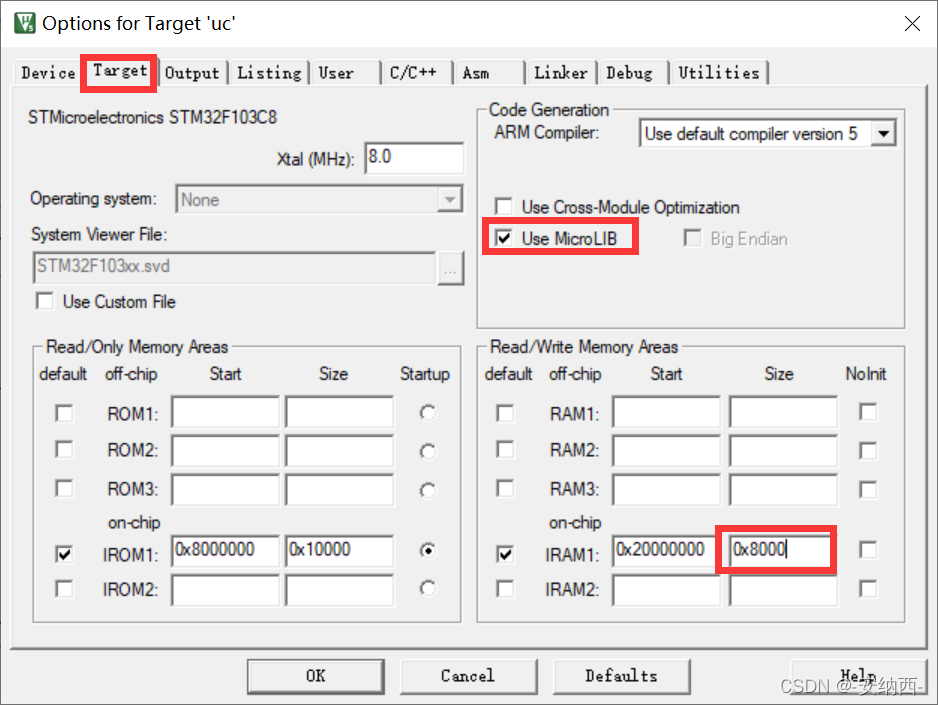

设置工程
在这里插入图片描述
在这里插入图片描述
GENERATE CODE导出工程
在这里插入图片描述
打开KEIL工程，在main函数的while循环中添加以下代码

while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
		HAL_Delay(500);
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
		HAL_Delay(500);
  }
  /* USER CODE END 3 */

在这里插入图片描述

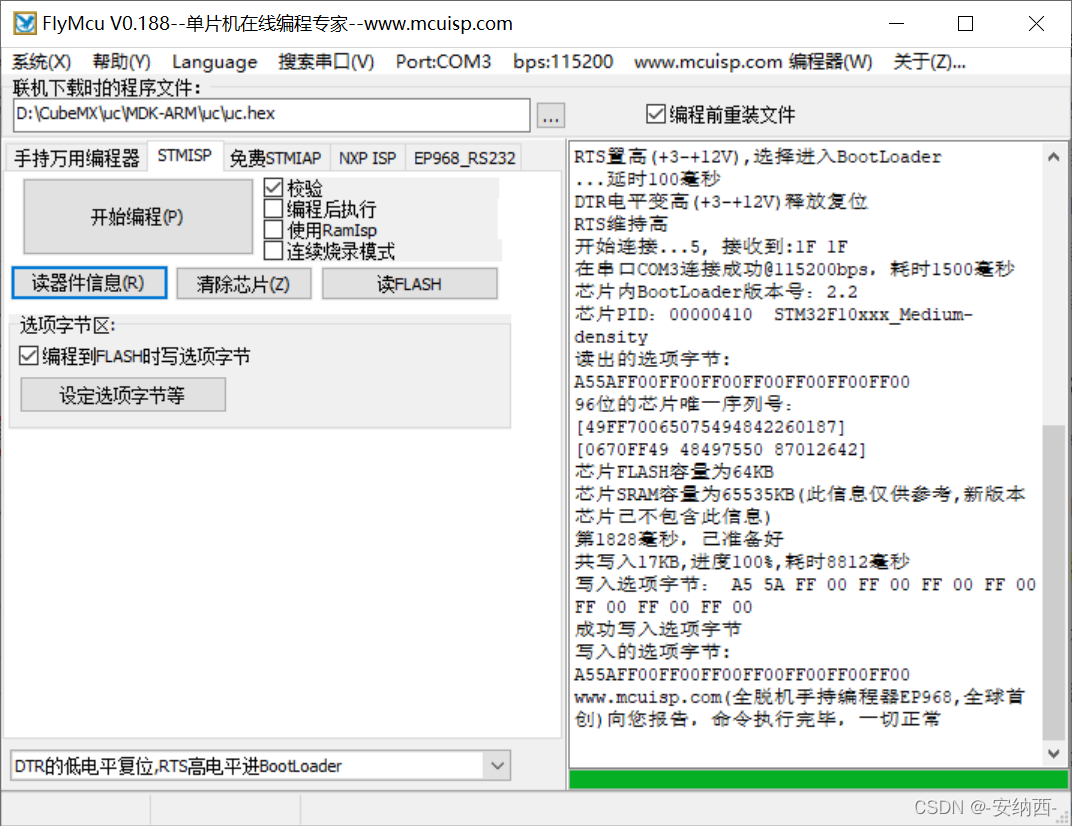

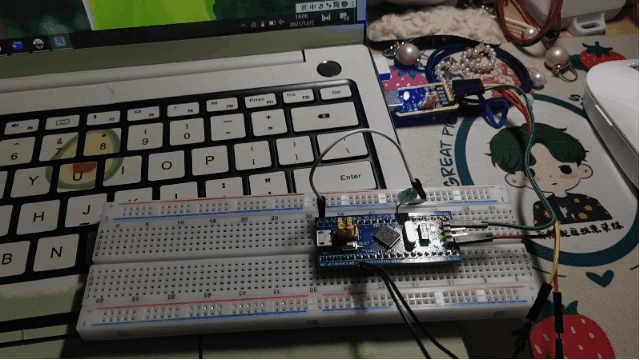

编译运行生成.hex文件，烧录进芯片，PC13管脚LED灯闪烁，证明代码没有问题
在这里插入图片描述

二、uc/OS-III源码及文件准备

百度网盘下载：https://pan.baidu.com/s/10RqsDRecbmVteWmDv2oUNQ
提取码：1234

打开文件夹如图
在这里插入图片描述
uC-BSP文件夹下应该有bsp.c和bsp.h两个空文件
在这里插入图片描述
将以下路径中的8个文件复制到uC-CONFIG文件夹中替换原有文件
在这里插入图片描述
在这里插入图片描述
将以下五个文件夹复制到CubeMX工程的MDK-ARM文件夹下
在这里插入图片描述
在这里插入图片描述

三、系统移植

（一）新建文件夹并添加文件

打开keil工程，为项目新建以下6个文件夹
在这里插入图片描述
分别在每个文件夹中添加以下文件
CPU
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
LIB
在这里插入图片描述
在这里插入图片描述
PORT
在这里插入图片描述
SOURCE
在这里插入图片描述

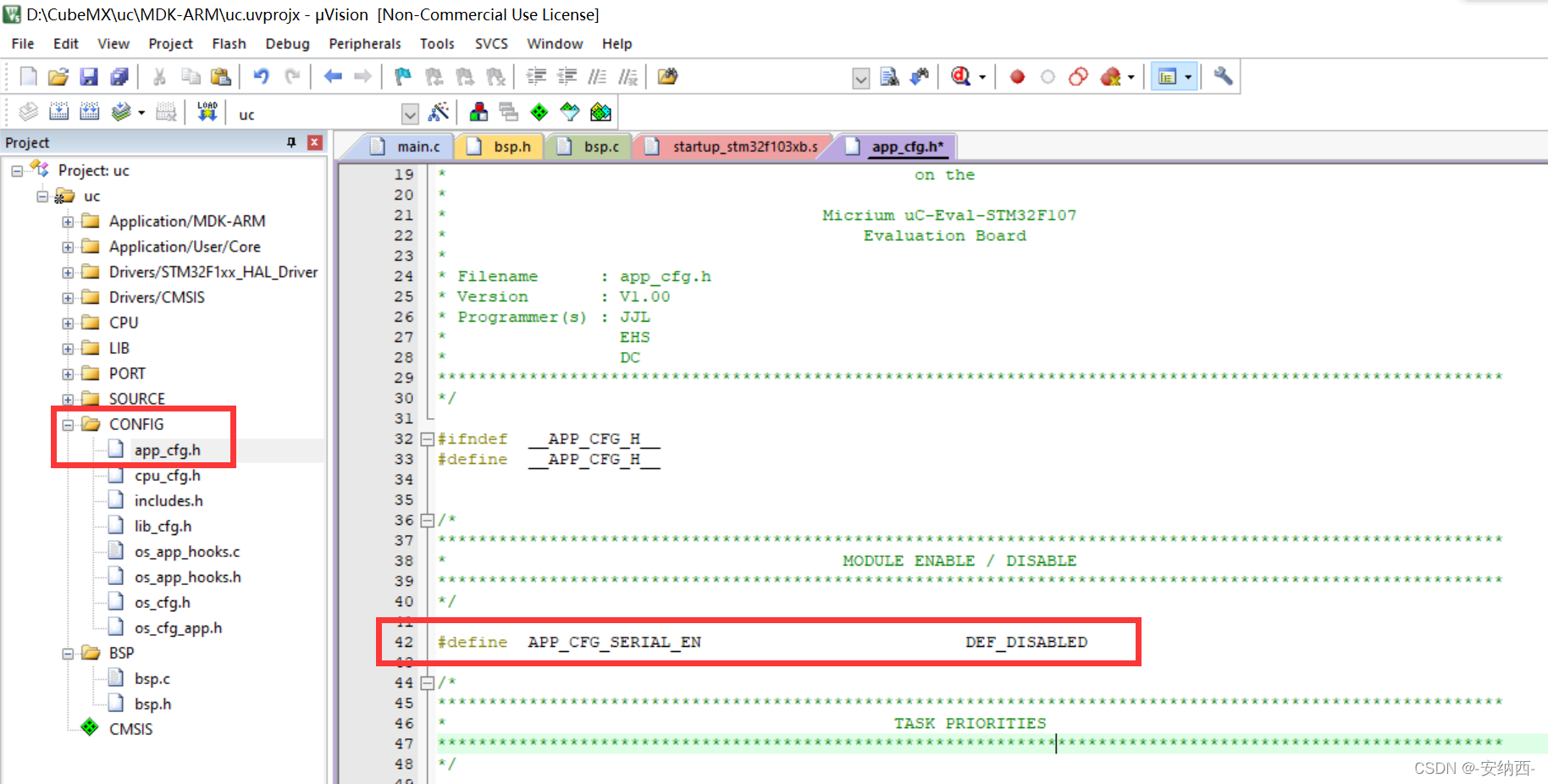

CONFIG
在这里插入图片描述
BSP
在这里插入图片描述
最后记得点击OK
在这里插入图片描述
此时项目结构发生了改变
在这里插入图片描述

（二）导入文件路径

在这里插入图片描述
在这里插入图片描述
分别选中这几个文件夹
在这里插入图片描述

（三）为bsp.c和bsp.h添加代码

bsp.h

// bsp.h
#ifndef  __BSP_H__
#define  __BSP_H__

#include "stm32f1xx_hal.h"

void BSP_Init(void);

#endif

bsp.c

// bsp.c
#include "includes.h"

#define  DWT_CR      *(CPU_REG32 *)0xE0001000
#define  DWT_CYCCNT  *(CPU_REG32 *)0xE0001004
#define  DEM_CR      *(CPU_REG32 *)0xE000EDFC
#define  DBGMCU_CR   *(CPU_REG32 *)0xE0042004

#define  DEM_CR_TRCENA                   (1 << 24)
#define  DWT_CR_CYCCNTENA                (1 <<  0)

CPU_INT32U  BSP_CPU_ClkFreq (void)
{
    return HAL_RCC_GetHCLKFreq();
}

void BSP_Tick_Init(void)
{
	CPU_INT32U cpu_clk_freq;
	CPU_INT32U cnts;
	cpu_clk_freq = BSP_CPU_ClkFreq();

	#if(OS_VERSION>=3000u)
		cnts = cpu_clk_freq/(CPU_INT32U)OSCfg_TickRate_Hz;
	#else
		cnts = cpu_clk_freq/(CPU_INT32U)OS_TICKS_PER_SEC;
	#endif
	OS_CPU_SysTickInit(cnts);
}



void BSP_Init(void)
{
	BSP_Tick_Init();
	MX_GPIO_Init();
}


#if (CPU_CFG_TS_TMR_EN == DEF_ENABLED)
void  CPU_TS_TmrInit (void)
{
    CPU_INT32U  cpu_clk_freq_hz;


    DEM_CR         |= (CPU_INT32U)DEM_CR_TRCENA;                /* Enable Cortex-M3's DWT CYCCNT reg.                   */
    DWT_CYCCNT      = (CPU_INT32U)0u;
    DWT_CR         |= (CPU_INT32U)DWT_CR_CYCCNTENA;

    cpu_clk_freq_hz = BSP_CPU_ClkFreq();
    CPU_TS_TmrFreqSet(cpu_clk_freq_hz);
}
#endif


#if (CPU_CFG_TS_TMR_EN == DEF_ENABLED)
CPU_TS_TMR  CPU_TS_TmrRd (void)
{
    return ((CPU_TS_TMR)DWT_CYCCNT);
}
#endif


#if (CPU_CFG_TS_32_EN == DEF_ENABLED)
CPU_INT64U  CPU_TS32_to_uSec (CPU_TS32  ts_cnts)
{
	CPU_INT64U  ts_us;
  CPU_INT64U  fclk_freq;


  fclk_freq = BSP_CPU_ClkFreq();
  ts_us     = ts_cnts / (fclk_freq / DEF_TIME_NBR_uS_PER_SEC);

  return (ts_us);
}
#endif


#if (CPU_CFG_TS_64_EN == DEF_ENABLED)
CPU_INT64U  CPU_TS64_to_uSec (CPU_TS64  ts_cnts)
{
	CPU_INT64U  ts_us;
	CPU_INT64U  fclk_freq;


  fclk_freq = BSP_CPU_ClkFreq();
  ts_us     = ts_cnts / (fclk_freq / DEF_TIME_NBR_uS_PER_SEC);

  return (ts_us);
}
#endif

（四）修改main.c代码

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "gpio.h"
#include "usart.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <includes.h>
#include "stm32f1xx_hal.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* 任务优先级 */
#define START_TASK_PRIO		3
#define LED0_TASK_PRIO		4
#define MSG_TASK_PRIO		5

/* 任务堆栈大小	*/
#define START_STK_SIZE 		64
#define LED0_STK_SIZE 		64
#define MSG_STK_SIZE 		64//任务堆大小过大会报错，可以试着改小一点

/* 任务栈 */
CPU_STK START_TASK_STK[START_STK_SIZE];
CPU_STK LED0_TASK_STK[LED0_STK_SIZE];
CPU_STK MSG_TASK_STK[MSG_STK_SIZE];
/* 任务控制块 */
OS_TCB StartTaskTCB;
OS_TCB Led0TaskTCB;
OS_TCB MsgTaskTCB;
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* 任务函数定义 */
void start_task(void *p_arg);
static  void  AppTaskCreate(void);
static  void  AppObjCreate(void);
static  void  led_pc13(void *p_arg);
static  void  send_msg(void *p_arg);
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /**Initializes the CPU, AHB and APB busses clocks
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /**Initializes the CPU, AHB and APB busses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
	OS_ERR  err;
	OSInit(&err);
  HAL_Init();
	SystemClock_Config();
	//MX_GPIO_Init(); 这个在BSP的初始化里也会初始化
  MX_USART1_UART_Init();
	/* 创建任务 */
	OSTaskCreate((OS_TCB     *)&StartTaskTCB,                /* Create the start task                                */
				 (CPU_CHAR   *)"start task",
				 (OS_TASK_PTR ) start_task,
				 (void       *) 0,
				 (OS_PRIO     ) START_TASK_PRIO,
				 (CPU_STK    *)&START_TASK_STK[0],
				 (CPU_STK_SIZE) START_STK_SIZE/10,
				 (CPU_STK_SIZE) START_STK_SIZE,
				 (OS_MSG_QTY  ) 0,
				 (OS_TICK     ) 0,
				 (void       *) 0,
				 (OS_OPT      )(OS_OPT_TASK_STK_CHK | OS_OPT_TASK_STK_CLR),
				 (OS_ERR     *)&err);
	/* 启动多任务系统，控制权交给uC/OS-III */
	OSStart(&err);            /* Start multitasking (i.e. give control to uC/OS-III). */

}


void start_task(void *p_arg)
{
	OS_ERR err;
	CPU_SR_ALLOC();
	p_arg = p_arg;

	/* YangJie add 2021.05.20*/
  BSP_Init();                                                   /* Initialize BSP functions */
  //CPU_Init();
  //Mem_Init();                                                 /* Initialize Memory Management Module */

#if OS_CFG_STAT_TASK_EN > 0u
   OSStatTaskCPUUsageInit(&err);  		//统计任务
#endif

#ifdef CPU_CFG_INT_DIS_MEAS_EN			//如果使能了测量中断关闭时间
    CPU_IntDisMeasMaxCurReset();
#endif

#if	OS_CFG_SCHED_ROUND_ROBIN_EN  		//当使用时间片轮转的时候
	 //使能时间片轮转调度功能,时间片长度为1个系统时钟节拍，既1*5=5ms
	OSSchedRoundRobinCfg(DEF_ENABLED,1,&err);
#endif

	OS_CRITICAL_ENTER();	//进入临界区
	/* 创建LED0任务 */
	OSTaskCreate((OS_TCB 	* )&Led0TaskTCB,
				 (CPU_CHAR	* )"led_pc13",
                 (OS_TASK_PTR )led_pc13,
                 (void		* )0,
                 (OS_PRIO	  )LED0_TASK_PRIO,
                 (CPU_STK   * )&LED0_TASK_STK[0],
                 (CPU_STK_SIZE)LED0_STK_SIZE/10,
                 (CPU_STK_SIZE)LED0_STK_SIZE,
                 (OS_MSG_QTY  )0,
                 (OS_TICK	  )0,
                 (void   	* )0,
                 (OS_OPT      )OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR,
                 (OS_ERR 	* )&err);

	/* 创建LED1任务 */
	OSTaskCreate((OS_TCB 	* )&MsgTaskTCB,
				 (CPU_CHAR	* )"send_msg",
                 (OS_TASK_PTR )send_msg,
                 (void		* )0,
                 (OS_PRIO	  )MSG_TASK_PRIO,
                 (CPU_STK   * )&MSG_TASK_STK[0],
                 (CPU_STK_SIZE)MSG_STK_SIZE/10,
                 (CPU_STK_SIZE)MSG_STK_SIZE,
                 (OS_MSG_QTY  )0,
                 (OS_TICK	  )0,
                 (void   	* )0,
                 (OS_OPT      )OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR,
                 (OS_ERR 	* )&err);

	OS_TaskSuspend((OS_TCB*)&StartTaskTCB,&err);		//挂起开始任务
	OS_CRITICAL_EXIT();	//进入临界区
}
/**
  * 函数功能: 启动任务函数体。
  * 输入参数: p_arg 是在创建该任务时传递的形参
  * 返 回 值: 无
  * 说    明：无
  */
static  void  led_pc13 (void *p_arg)
{
  OS_ERR      err;

  (void)p_arg;

  BSP_Init();                                                 /* Initialize BSP functions                             */
  CPU_Init();

  Mem_Init();                                                 /* Initialize Memory Management Module                  */

#if OS_CFG_STAT_TASK_EN > 0u
  OSStatTaskCPUUsageInit(&err);                               /* Compute CPU capacity with no task running            */
#endif

  CPU_IntDisMeasMaxCurReset();

  AppTaskCreate();                                            /* Create Application Tasks                             */

  AppObjCreate();                                             /* Create Application Objects                           */

  while (DEF_TRUE)
  {
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
		OSTimeDlyHMSM(0, 0, 0, 500,OS_OPT_TIME_HMSM_STRICT,&err);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
		OSTimeDlyHMSM(0, 0, 0, 500,OS_OPT_TIME_HMSM_STRICT,&err);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
static  void  send_msg (void *p_arg)
{
  OS_ERR      err;

  (void)p_arg;

  BSP_Init();                                                 /* Initialize BSP functions                             */
  CPU_Init();

  Mem_Init();                                                 /* Initialize Memory Management Module                  */

#if OS_CFG_STAT_TASK_EN > 0u
  OSStatTaskCPUUsageInit(&err);                               /* Compute CPU capacity with no task running            */
#endif

  CPU_IntDisMeasMaxCurReset();

  AppTaskCreate();                                            /* Create Application Tasks                             */

  AppObjCreate();                                             /* Create Application Objects                           */

  while (DEF_TRUE)
  {
			printf("hello world \r\n");
		OSTimeDlyHMSM(0, 0, 0, 500,OS_OPT_TIME_HMSM_STRICT,&err);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}


/* USER CODE BEGIN 4 */
/**
  * 函数功能: 创建应用任务
  * 输入参数: p_arg 是在创建该任务时传递的形参
  * 返 回 值: 无
  * 说    明：无
  */
static  void  AppTaskCreate (void)
{

}


/**
  * 函数功能: uCOSIII内核对象创建
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
static  void  AppObjCreate (void)
{

}

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */

  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     tex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

（五）修改其他代码

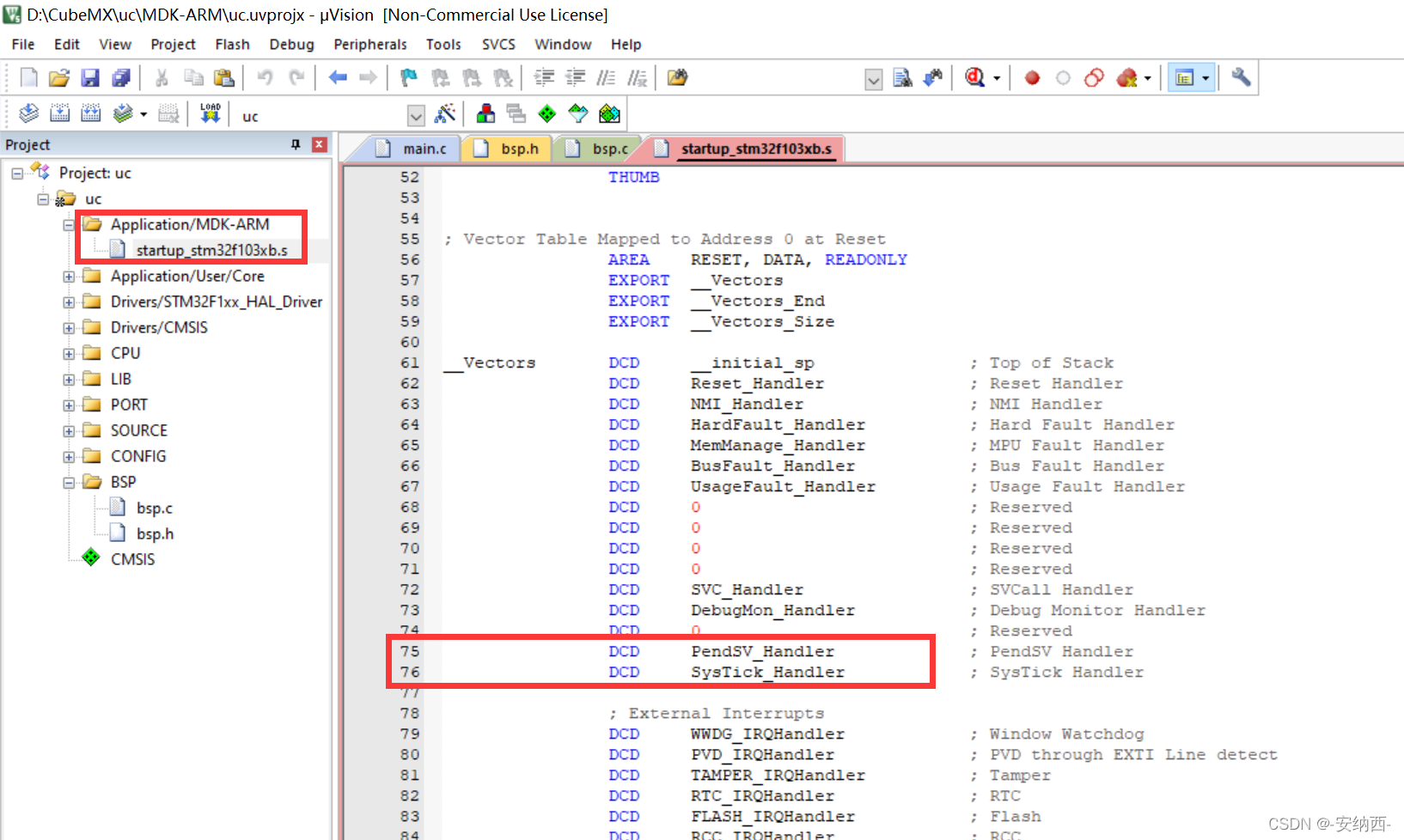

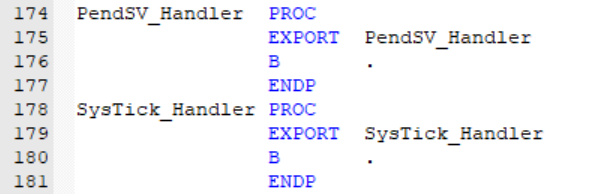

1、将PendSV_Handler和SysTick_Handler改为OS_CPU_PendSVHandler和OS_CPU_SysTickHandler
在这里插入图片描述
在这里插入图片描述
2、将DEF_ENABLED改为DEF_DISABLED
在这里插入图片描述

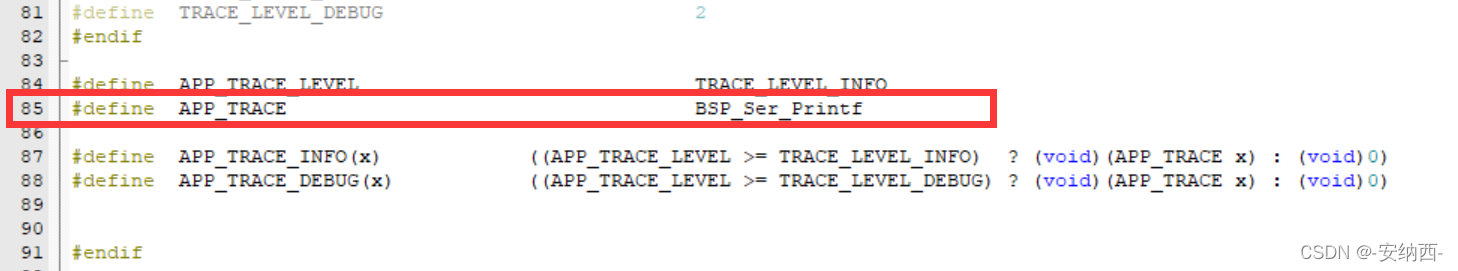

将define APP_TRACE BSP_Ser_Printf改为define APP_TRACE(void)
在这里插入图片描述

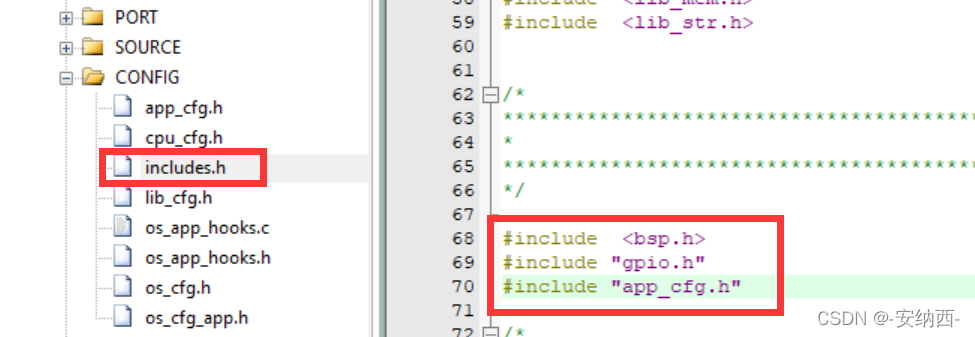

找到includes.h，在bsp.h下面添加两行
在这里插入图片描述

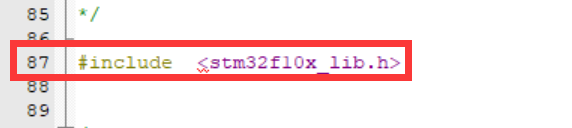

如图修改
在这里插入图片描述
在这里插入图片描述
lib_cfg.h
此处修改为5（该处宏定义设置堆空间的大小，STM32F103C8T6的RAM只有20K，所以要改小一点）
在这里插入图片描述
在usart.c中添加代码

/* USER CODE BEGIN 1 */
typedef struct __FILE FILE;
int fputc(int ch,FILE *f){
	HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xffff);
	return ch;
}
/* USER CODE END 1 */

（六）参数配置

在这里插入图片描述

（七）运行结果

编译运行，生成.hex文件，烧录程序
在这里插入图片描述
可以看到PC13和RXD的指示灯在闪烁，说明在发送数据
在这里插入图片描述

四、实现三个任务

具体要求：其中两个task分别以1s和3s周期对LED等进行点亮-熄灭的控制；另外一个task以2s周期通过串口发送“hello uc/OS! 欢迎来到RTOS多任务环境！”。
1、修改gpio.c的代码

void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);


  /*Configure GPIO pin : PC13|PA3 */
  GPIO_InitStruct.Pin = GPIO_PIN_13|GPIO_PIN_3;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

}

2、修改main.c代码

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* 任务优先级 */
#define START_TASK_PRIO		3
#define LED0_TASK_PRIO		4
#define MSG_TASK_PRIO		5
#define LED1_TASK_PRIO		6

/* 任务堆栈大小	*/
#define START_STK_SIZE 		96
#define LED0_STK_SIZE 		64
#define MSG_STK_SIZE 		64
#define LED1_STK_SIZE 		64

/* 任务栈 */
CPU_STK START_TASK_STK[START_STK_SIZE];
CPU_STK LED0_TASK_STK[LED0_STK_SIZE];
CPU_STK MSG_TASK_STK[MSG_STK_SIZE];
CPU_STK LED1_TASK_STK[LED1_STK_SIZE];

/* 任务控制块 */
OS_TCB StartTaskTCB;
OS_TCB Led0TaskTCB;
OS_TCB MsgTaskTCB;
OS_TCB Led1TaskTCB;

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* 任务函数定义 */
void start_task(void *p_arg);
static  void  AppTaskCreate(void);
static  void  AppObjCreate(void);
static  void  led_pc13(void *p_arg);
static  void  send_msg(void *p_arg);
static  void  led_pa3(void *p_arg);
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /**Initializes the CPU, AHB and APB busses clocks
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /**Initializes the CPU, AHB and APB busses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
	OS_ERR  err;
	OSInit(&err);
  HAL_Init();
	SystemClock_Config();
	//MX_GPIO_Init(); 这个在BSP的初始化里也会初始化
  MX_USART1_UART_Init();
	/* 创建任务 */
	OSTaskCreate((OS_TCB     *)&StartTaskTCB,                /* Create the start task                                */
				 (CPU_CHAR   *)"start task",
				 (OS_TASK_PTR ) start_task,
				 (void       *) 0,
				 (OS_PRIO     ) START_TASK_PRIO,
				 (CPU_STK    *)&START_TASK_STK[0],
				 (CPU_STK_SIZE) START_STK_SIZE/10,
				 (CPU_STK_SIZE) START_STK_SIZE,
				 (OS_MSG_QTY  ) 0,
				 (OS_TICK     ) 0,
				 (void       *) 0,
				 (OS_OPT      )(OS_OPT_TASK_STK_CHK | OS_OPT_TASK_STK_CLR),
				 (OS_ERR     *)&err);
	/* 启动多任务系统，控制权交给uC/OS-III */
	OSStart(&err);            /* Start multitasking (i.e. give control to uC/OS-III). */

}


void start_task(void *p_arg)
{
	OS_ERR err;
	CPU_SR_ALLOC();
	p_arg = p_arg;

	/* YangJie add 2021.05.20*/
  BSP_Init();                                                   /* Initialize BSP functions */
  //CPU_Init();
  //Mem_Init();                                                 /* Initialize Memory Management Module */

#if OS_CFG_STAT_TASK_EN > 0u
   OSStatTaskCPUUsageInit(&err);  		//统计任务
#endif

#ifdef CPU_CFG_INT_DIS_MEAS_EN			//如果使能了测量中断关闭时间
    CPU_IntDisMeasMaxCurReset();
#endif

#if	OS_CFG_SCHED_ROUND_ROBIN_EN  		//当使用时间片轮转的时候
	 //使能时间片轮转调度功能,时间片长度为1个系统时钟节拍，既1*5=5ms
	OSSchedRoundRobinCfg(DEF_ENABLED,1,&err);
#endif

	OS_CRITICAL_ENTER();	//进入临界区
	/* 创建LED0任务 */
	OSTaskCreate((OS_TCB 	* )&Led0TaskTCB,
				 (CPU_CHAR	* )"led_pc13",
                 (OS_TASK_PTR )led_pc13,
                 (void		* )0,
                 (OS_PRIO	  )LED0_TASK_PRIO,
                 (CPU_STK   * )&LED0_TASK_STK[0],
                 (CPU_STK_SIZE)LED0_STK_SIZE/10,
                 (CPU_STK_SIZE)LED0_STK_SIZE,
                 (OS_MSG_QTY  )0,
                 (OS_TICK	  )0,
                 (void   	* )0,
                 (OS_OPT      )OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR,
                 (OS_ERR 	* )&err);

/* 创建LED1任务 */
	OSTaskCreate((OS_TCB 	* )&Led1TaskTCB,
				 (CPU_CHAR	* )"led_pa3",
                 (OS_TASK_PTR )led_pa3,
                 (void		* )0,
                 (OS_PRIO	  )LED1_TASK_PRIO,
                 (CPU_STK   * )&LED1_TASK_STK[0],
                 (CPU_STK_SIZE)LED1_STK_SIZE/10,
                 (CPU_STK_SIZE)LED1_STK_SIZE,
                 (OS_MSG_QTY  )0,
                 (OS_TICK	  )0,
                 (void   	* )0,
                 (OS_OPT      )OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR,
                 (OS_ERR 	* )&err);

	/* 创建MSG任务 */
	OSTaskCreate((OS_TCB 	* )&MsgTaskTCB,
				 (CPU_CHAR	* )"send_msg",
                 (OS_TASK_PTR )send_msg,
                 (void		* )0,
                 (OS_PRIO	  )MSG_TASK_PRIO,
                 (CPU_STK   * )&MSG_TASK_STK[0],
                 (CPU_STK_SIZE)MSG_STK_SIZE/10,
                 (CPU_STK_SIZE)MSG_STK_SIZE,
                 (OS_MSG_QTY  )0,
                 (OS_TICK	  )0,
                 (void   	* )0,
                 (OS_OPT      )OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR,
                 (OS_ERR 	* )&err);

	OS_TaskSuspend((OS_TCB*)&StartTaskTCB,&err);		//挂起开始任务
	OS_CRITICAL_EXIT();	//进入临界区
}
/**
  * 函数功能: 启动任务函数体。
  * 输入参数: p_arg 是在创建该任务时传递的形参
  * 返 回 值: 无
  * 说    明：无
  */
static  void  led_pc13 (void *p_arg)
{
  OS_ERR      err;

  (void)p_arg;

  BSP_Init();                                                 /* Initialize BSP functions                             */
  CPU_Init();

  Mem_Init();                                                 /* Initialize Memory Management Module                  */

#if OS_CFG_STAT_TASK_EN > 0u
  OSStatTaskCPUUsageInit(&err);                               /* Compute CPU capacity with no task running            */
#endif

  CPU_IntDisMeasMaxCurReset();

  AppTaskCreate();                                            /* Create Application Tasks                             */

  AppObjCreate();                                             /* Create Application Objects                           */

  while (DEF_TRUE)
  {
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
		OSTimeDlyHMSM(0, 0, 1, 0,OS_OPT_TIME_HMSM_STRICT,&err);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
		OSTimeDlyHMSM(0, 0, 1, 0,OS_OPT_TIME_HMSM_STRICT,&err);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

static  void  led_pa3 (void *p_arg)
{
  OS_ERR      err;

  (void)p_arg;

  BSP_Init();                                                 /* Initialize BSP functions                             */
  CPU_Init();

  Mem_Init();                                                 /* Initialize Memory Management Module                  */

#if OS_CFG_STAT_TASK_EN > 0u
  OSStatTaskCPUUsageInit(&err);                               /* Compute CPU capacity with no task running            */
#endif

  CPU_IntDisMeasMaxCurReset();

  AppTaskCreate();                                            /* Create Application Tasks                             */

  AppObjCreate();                                             /* Create Application Objects                           */

  while (DEF_TRUE)
  {
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);
		OSTimeDlyHMSM(0, 0, 3, 0,OS_OPT_TIME_HMSM_STRICT,&err);
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);
		OSTimeDlyHMSM(0, 0, 3, 0,OS_OPT_TIME_HMSM_STRICT,&err);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

static  void  send_msg (void *p_arg)
{
  OS_ERR      err;

  (void)p_arg;

  BSP_Init();                                                 /* Initialize BSP functions                             */
  CPU_Init();

  Mem_Init();                                                 /* Initialize Memory Management Module                  */

#if OS_CFG_STAT_TASK_EN > 0u
  OSStatTaskCPUUsageInit(&err);                               /* Compute CPU capacity with no task running            */
#endif

  CPU_IntDisMeasMaxCurReset();

  AppTaskCreate();                                            /* Create Application Tasks                             */

  AppObjCreate();                                             /* Create Application Objects                           */

  while (DEF_TRUE)
  {
			printf("hello uc/OS \r\n");
		OSTimeDlyHMSM(0, 0, 2, 0,OS_OPT_TIME_HMSM_STRICT,&err);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}


/* USER CODE BEGIN 4 */
/**
  * 函数功能: 创建应用任务
  * 输入参数: p_arg 是在创建该任务时传递的形参
  * 返 回 值: 无
  * 说    明：无
  */
static  void  AppTaskCreate (void)
{

}


/**
  * 函数功能: uCOSIII内核对象创建
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
static  void  AppObjCreate (void)
{

}

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */

  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     tex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

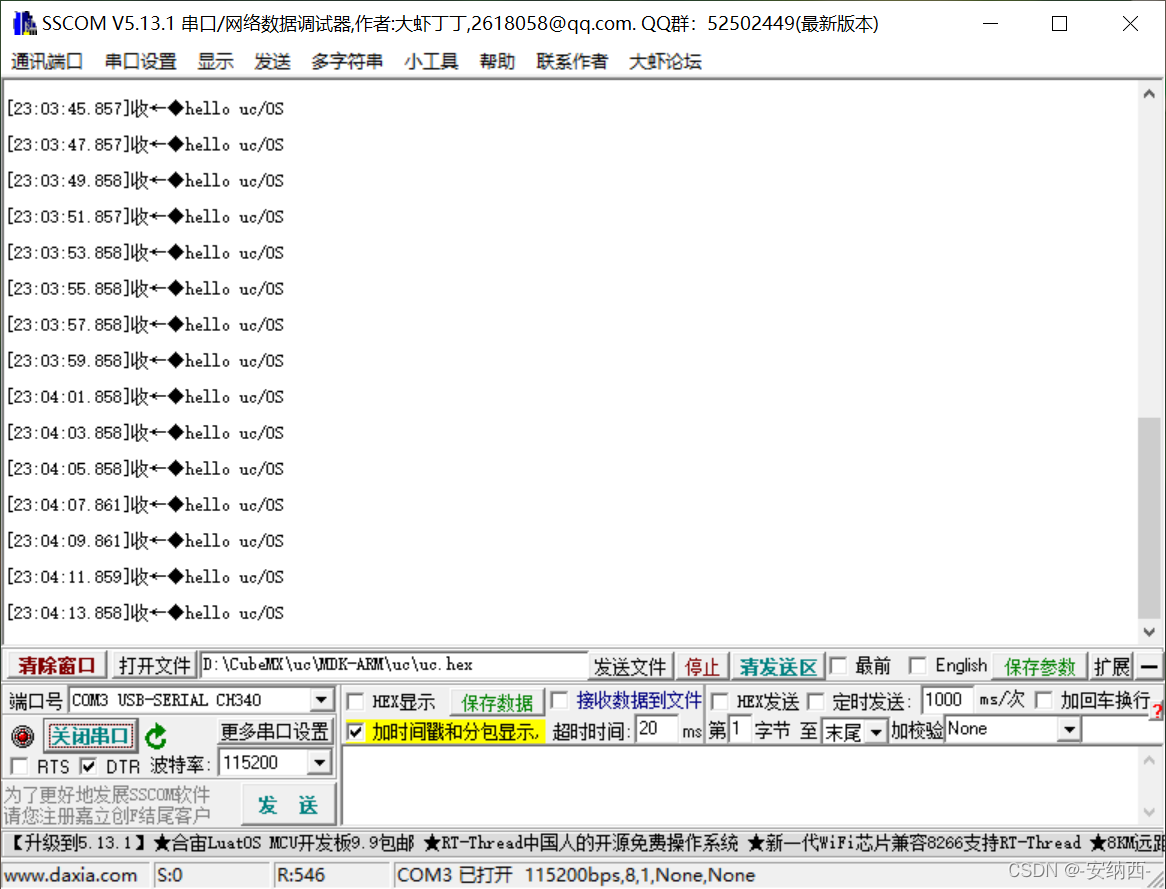

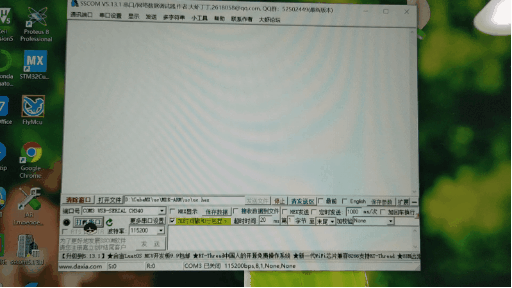

3、运行结果
编译运行，生成.hex文件，烧录程序
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

五、逻辑分析仪分析波形

（一）keil仿真观察波形

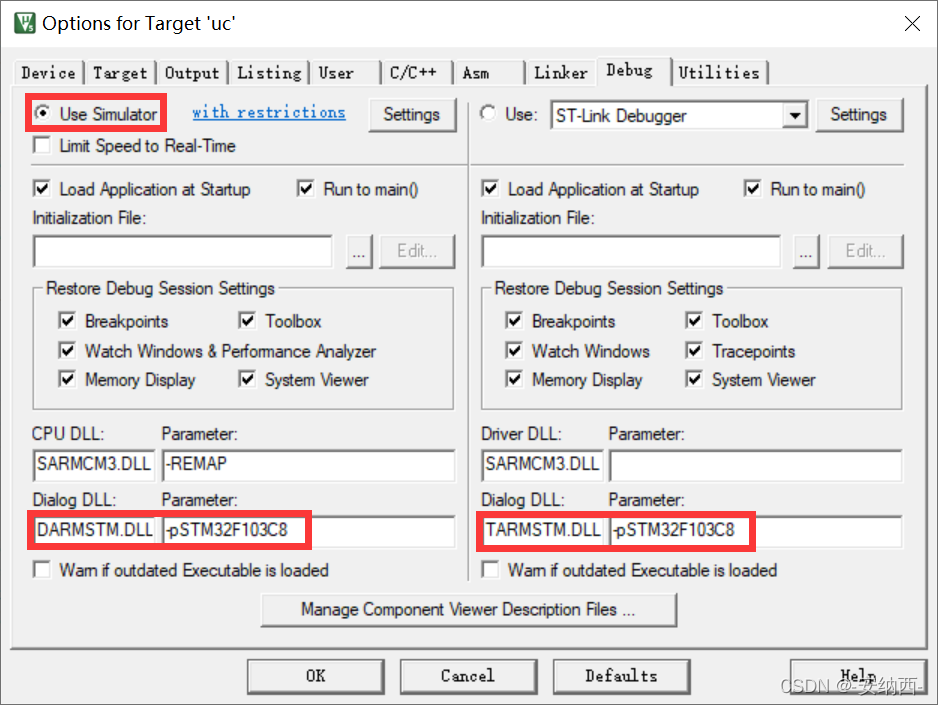

设置Debug
在这里插入图片描述

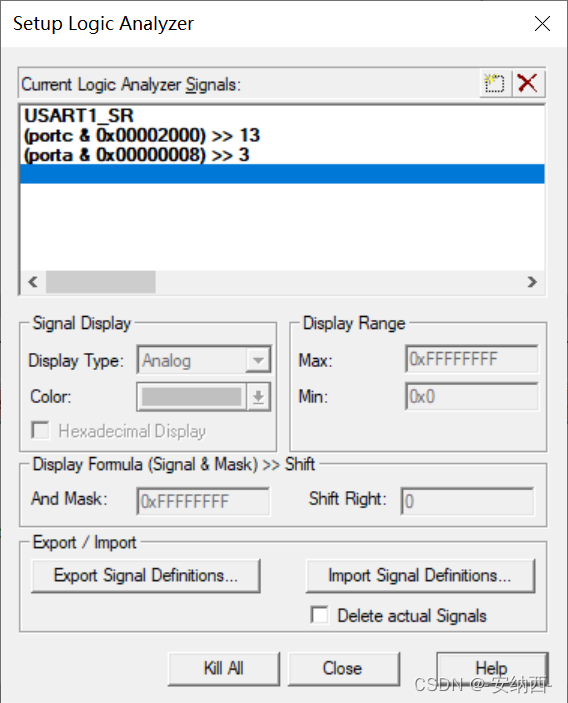

配置3个需要观察的波形
在这里插入图片描述

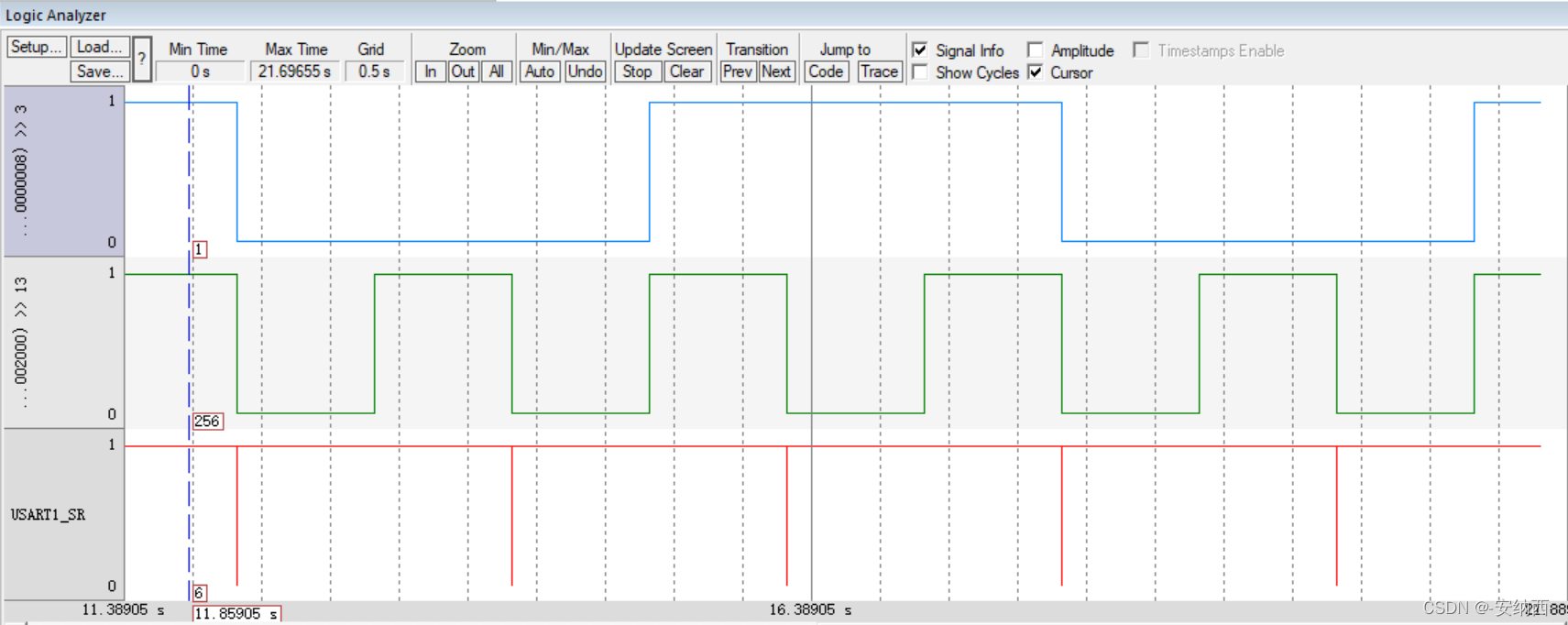

蓝色的是PA3，绿色的是PC13，红色的是串口
在这里插入图片描述

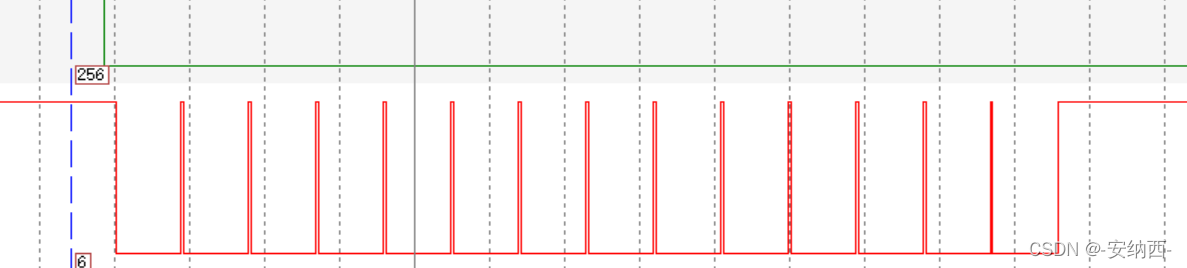

串口波形放大
在这里插入图片描述

（二）逻辑分析仪观察波形

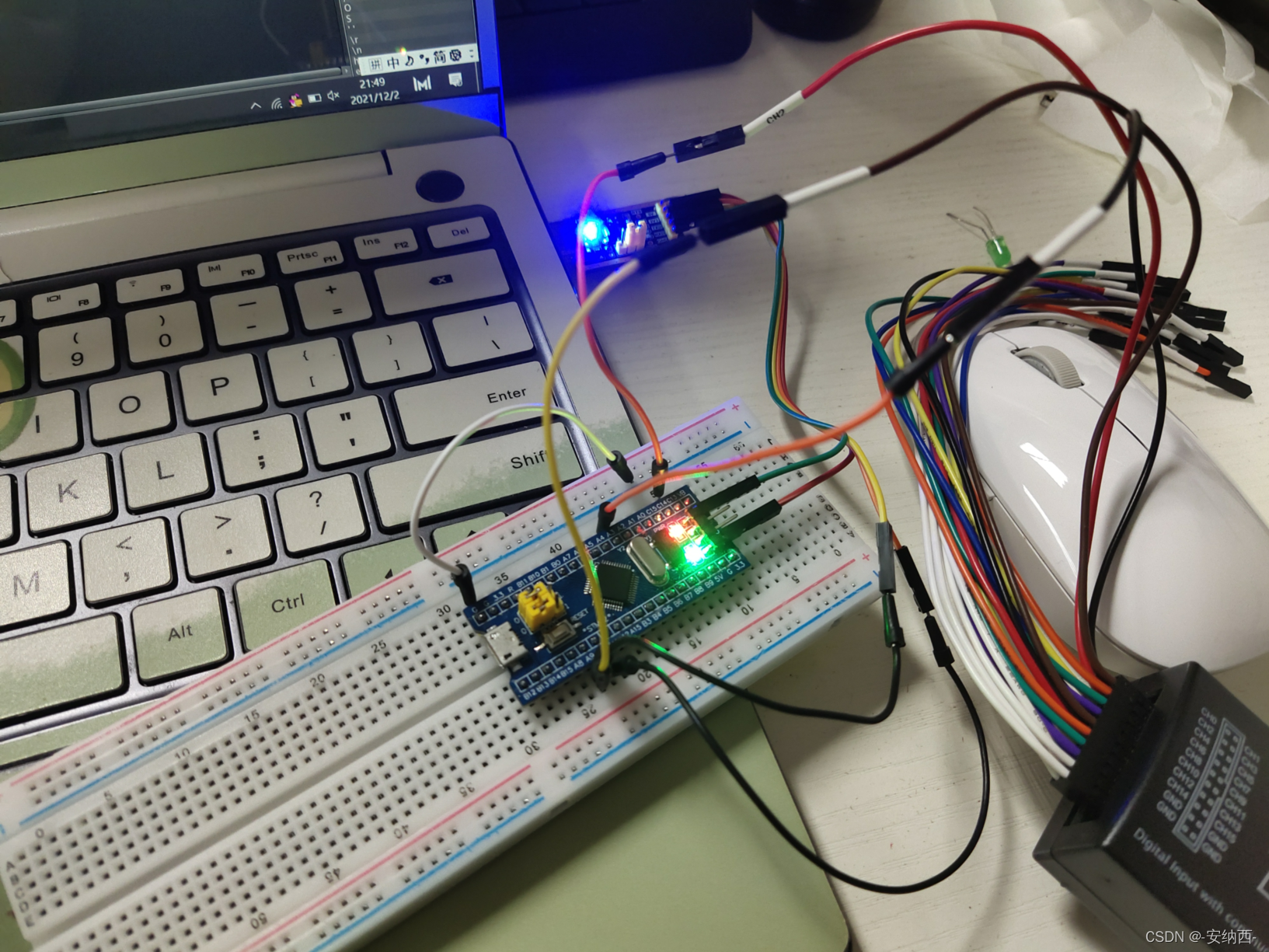

连线
在这里插入图片描述

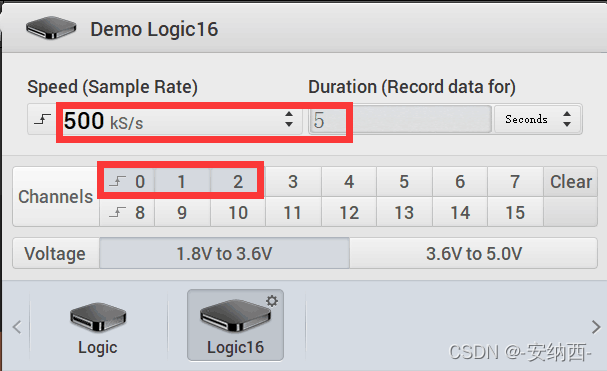

打开软件选择0 1 2号通道
在这里插入图片描述

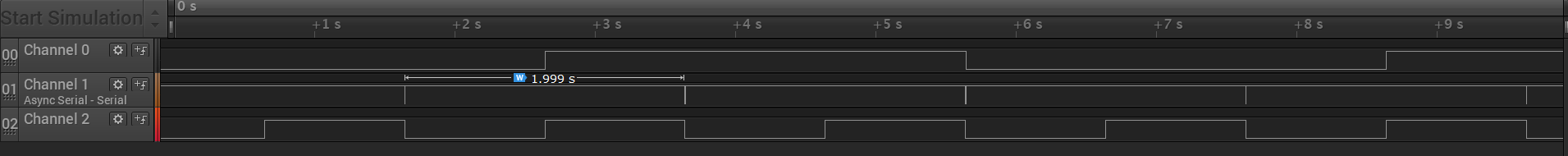

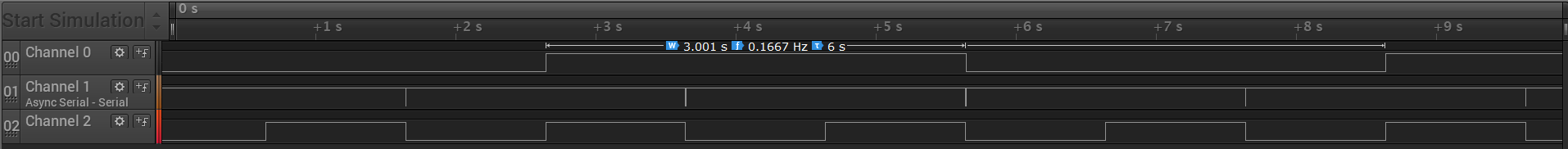

PA3
在这里插入图片描述

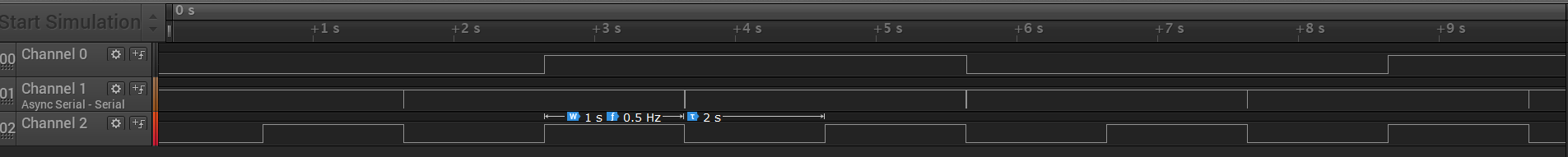

PC13
在这里插入图片描述
串口
在这里插入图片描述

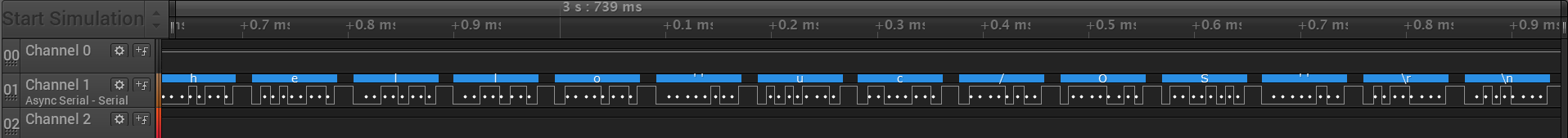

把串口放大
在这里插入图片描述

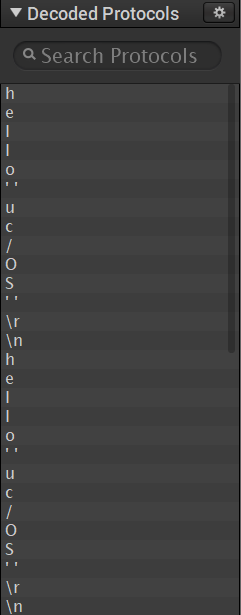

可以直接看到传输的数据
在这里插入图片描述

（三）波形分析

不管是在keil中的仿真，还是用实际的逻辑分析仪观察到的，PC13每个高电平持续时间都是1s，PA3每个高电平持续时间都是3s，通过波形也可以直接观察到PA3的一个高电平到下一个高电平之间，PC13有3个高电平显示，也就是任务中要求的LED灯1s亮一次同时PC13的灯亮3次，观察到串口每次高电平的时间为2s，把用逻辑分析仪观察到的串口波形放大，将发送的二进制高低电平倒过来看就可以对应每个字符的ASCII码。

六、参考🔗

1、STM32F103C8T6移植uCOS基于HAL库
2、KEIL5软件仿真出现*** error 65: access violation at 0xE0001004 : no ‘read‘ permission的解决方法

网络安全 | 网络安全文化：提升员工安全意识与培训
优快云博客专家，系统架构师，有合作、疑惑请私信博主。
01-16 6万+
网络安全 | 网络安全文化：提升员工安全意识与培训，本文深入探讨了网络安全文化在企业与组织中的重要性，详细阐述了如何通过有效的员工安全意识提升策略与全面的培训计划构建稳固的网络安全文化。从网络安全文化的概念与内涵出发，分析了其对企业整体安全态势的积极影响，包括预防网络攻击、保护敏感数据、遵守法规要求以及维护企业声誉等方面。文章重点介绍了多种提升员工安全意识的方法，如安全宣传活动、内部沟通机制的建立以及激励机制的运用等，并提供了一套系统的员工网络安全培训方案，涵盖培训内容设计、培训方式选择以及培训效果评……
安全技术岗位的高薪，网络安全岗位的职业发展方向
数智集的博客
02-03 1万+
网络安全行业在很多国家中的市场地位不可估量。近年来，中国市场也逐渐掀起了“安全风”。安全技术岗位的高薪有目共睹，很多企业都愿意不惜成本地聘请专业人才。 无论你正在找工作、期望加薪或寻求更大的发展空间，下面所提到的这些网络安全岗位也许可以成为你的职业发展方向。 注：每个公司的岗位名称可能都有所差异，还是应关注详细的职位描述；以下薪资水平数据均为保守估计，符合美国市场行情。 1.信息安全专家 平均薪资...
网络安全有哪些细分的方向？
Z4400840的博客
05-21 1482
安全研发的产品大部分都是用于检测发现、抵御安全攻击用的，涉及终端侧（PC电脑、手机、网络设备等）、网络侧。开发这些产品用到的技术主要以C/C++、Java、Python三大技术栈为主，也有少部分的GoLang、Rust。
网络安全岗位相关介绍
weixin_46162146的博客
02-13 3529
想从事网络安全方面又没有头绪的同学，希望可以帮到你们，如有错误还望指出 1、安全咨询工程师 安全咨询顾问：主要负责与购买方沟通接洽，提供咨询服务，帮助甲方落实安全规划。如等保建设咨询，保密建设咨询，信息安全管理体系建设咨询等。需对国家安全法律法规，安全标准有深入理解，表达能力和文档能力强。 2、安全售前工程师 安全售前工程师：主要负责与购买方沟通接洽，根据己方产品，设计技术方案，满足甲方安全需求。...
国内信息安全公司从业指南
weixin_34148340的博客
05-18 557
你可以转载本文，但请务必保留本文的完整性Author：赵彦，中联绿盟信息技术（北京）有限公司Homepage：www.ph4nt0m.orgMailto: ay4z3ro@hotmail.com本版初稿只代表个人观点，仅供参考，对于迷信产生的后果，本人不承担任何责任本文实际上并不能算是Career Planning，只是一些分类描述，唯一好处仅在于帮助你理解不同职位的技能要求...
信息安全与网络安全的区别
ZL_1618的博客
10-30 81
信息安全工程师：在计算机软硬件、网络、应用相关领域从事安全系统设计、安全产品开发、产品集成、信息系统安全检测与审计等方面工作，服务单位可以是国家机关、企事业单位及科研教学单位等。通常采用的手段包括：防火墙、入侵检测、审计、渗透测试、风险评估等，安全防护不仅仅是在网络层面，更加关注的应用层面，可以说信息安全更贴近于用户的实际需求及想法。针对客户网络架构，建议合理 的网络安全解决方案；信息安全包括网络安全，信息安全还包括操作系统安全，数据库安全，硬件设备和设施安全，物理安全，人员安全，软件开发，应用安全等。
盘点19种网络安全领域职位，你了解几个？网络安全专业必看就业指南
白帽阿叁的博客
11-15 1320
职位名称核心职责所需技能应用安全工程师 (Application Security Engineer)执行漏洞扫描、代码审查和安全性评估，确保安全编码实践。编程技能、漏洞分析、风险评估、OWASP、应用安全工具。网络安全工程师-韧性 (Cybersecurity Engineer, Resilience)执行风险评估，识别并缓解安全漏洞，推动安全工具的采用和最佳实践。风险管理、安全工具应用、网络安全策略、云安全。网络安全实习生 (Cyber Security Intern)
企业网络安全工作自查总结报告模板.docx
10-24
企业网络安全工作自查总结报告是企业对自身网络安全状况的全面评估，旨在发现潜在风险并采取有效措施，确保企业信息系统的安全稳定运行。以下是报告中的主要知识点： 1. **组织管理**： - 企业成立了专项管理组织...
建筑施工安全工作总结PPT.pptx
03-08
上季度共制定了10次安全培训计划，涵盖了施工安全制度、安全防范技能等内容，针对不同岗位和工种特点进行分类培训。培训形式采用了现场授课、网络课程、事故案例分析等多种形式，提高员工安全意识，增强安全操作技能...
软考-信息安全-网络安全体系与网络安全模型
2401_88326591的博客
11-18 790
网络安全保障是一项复杂的系统工程，是安全策略，多种技术，管理方法和人员安全素质的综合。
年图书馆工作者工作总结.docx
04-26
### 图书馆工作者工作总结与展望 #### 一、优化基础服务 图书馆作为学校的重要组成部分，其服务质量直接影响到读者的学习和研究效率。为了更好地服务于师生，图书馆在过去的一年中实施了一系列改进措施。 1. **...
网络安全工作总体方针和安全策略
02-12
本文档适用于网络安全方案规划、安全建设实施和安全策略的制定。在全单位范围内给予执行，由信息安全领导小组对该项工作的落实和执行进行监督，由技术部配合信息安全领导小组对本案的有效性进行持续改进。
关于网络安全方面的岗位面试题目
04-22 1万+
看看你能做对多少：），听说后面部分是趋势TCSE的试题。第一部分、知识面考察 (总分50分)      说明：此部分为考察应聘者知识面广度，包含了50条判断题，答对每题得1分，答错得-1分，放弃得0分。每一个应聘技术岗位的面试者都要回答本部分问题。(01~10题 计算机基本知识)1、   目前市面上最新的PC机仍旧是基于数十年前提出的冯.诺伊曼体系计算机系统. 2、   Unix操作系统和Wind
浅谈网络安全产品的分类
热门推荐
KerryRuan的专栏
06-27 1万+
不知道从什么时候开始，仙儿对分类一直很迷恋。看到一些莫衷一是的分类就会很抓狂，这可能是一种病吧。最近又犯病了，居然对网络安全产品的分类动了心思。用了两个晚上时间梳理了一下，总算是有个勉强可接受的结果。在此感谢启明星辰叶蓬关于分类的意见，和你的讨论让我受益匪浅。第一部分 概述我们先来看看IDC沿用多年的分类。这张图还是非常有参考价值的，将安全分为了产品和服务，产品又分为了软件和硬件。IDC的市场研究...
等保测评--- 岗位职责、权限划分设计思路（三权分立）
w1304099880的博客
07-12 1万+
一、设计思路 1.1 三员及权限的理解 系统管理员：主要负责系统的资源和运行进行配置、控制和管理，包括用户身份、系统资源配置、系统加载和启动、系统运行的异常处理、数据和设备的备份与恢复等。 审计管理员：主要负责对审计记录进行分析，并根据分析结果进行处理，包括根据安全审计策略对审计记录进行存储、管理和查询等。 安全管理员：主要对系统中的安全策略进行配置，包括安全参数的设置，主体、客体进行统一安全标记，对主体进行授权，配置可信验证策略等。 1.2 三员之三权 废除超级管理员， 三员是三角色也是三人，每个人有自己
IEEE会议：第十届网络安全与信息工程国际会议（ICCSIE 2025）
iaast的博客
04-28 797
2025西部信息工程与技术学术论坛暨第十届网络安全与信息工程国际会议（10th International Conference on Cyber Security and Information Engineering）将于7月23-25日西宁召开。本届会议由北京工业大学、青海理工学院主办，浙江工业大学协办，IEEE计算机学会（IEEE Computer Society）技术赞助。
2025蓝桥杯省赛网络安全组wp
2301_79035389的博客
04-27 1745
这个也是在赛后才想明白，aes加密用的是十六字节，将前十一个都填成AAAA发过去，因为ecb模式是分组加密，每一组的加密过程都是一样的，所以不需要写脚本还原加密过程去破解(其实硬写也做不到，因为拿不到key，当时我觉得用户名肯定是key，不然解不了，于是就一直卡在这一步了，实际上用户名是明文)，直接将发过来的加密数据取出后几组就是admin的加密了。首先是一个按位与，我们都知道，如果gift的结果是1，那说明参与按位与的两个数在对应位置上一定是1.这道题想到思路了，但是忘记dfs怎么写了，脚本没写出来。
深入理解网络安全中的加密技术
Thanks_ks 的嵌入式代码熔炉：炼出 STM32 到 RTOS 的极致效能！
04-26 1853
本文深入探讨了加密技术在网络安全中的核心作用，从基础概念到高级应用实践，涵盖对称与非对称加密、常见算法解析、密钥管理、数字签名与证书、HTTPS 安全实现及数据库加密策略。文章还讨论了如何防御中间人攻击，并展望了量子计算带来的挑战及其应对策略。强调持续学习和更新知识以应对新兴安全威胁的重要性。
网络安全零基础培训 L1-9 PHP连接MySQL数据库
最新发布
2401_86544210的博客
05-01 906
MySQLi是 PHP 用于与 MySQL 数据库进行交互的扩展。
工作数据分析PPT模板下载 - 60份图表总结模板
标题中的“60份工作调查总结图表ppt模板下载”意味着我们讨论的内容是一个集合了60份不同工作调查分析结果的总结图表，并且这些图表被集成在一个PPT模板中，供用户下载使用。工作调查通常涉及对特定行业或职位的调查...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
