用STM32F103完成对SD卡的数据读取（fat文件模式）

一、了解SD卡协议原理

SD 卡系统定义了两种通信协议：SD 和 SPI 主机系统可以选择任意一种。
当收到 reset 命令的时候，SD 卡通过主机的信息来决定使用何种模式，并且之后的通讯都会使用相同的模式。
SD 卡的 SPI 实现使用了 SD 模式相同的命令。SD 卡 SPI 接口同市场上现有的 SPI 主 机兼容。
同其他 SPI 设备一样，SD 卡的 SPI 信道有以下 4 个信号：

• CS： 主机到卡的片选(chip select)信号
• CLK： 主机到卡的时钟信号
• DataIn： 主机到卡的数据信号
• DataOut： 卡到主机的数据信号

另一个 SPI 的通用特点是字节传输，这也是卡的实现。所有的数据都是字节(8 bit)的 整数倍，并且直接总是对齐 CS 信号

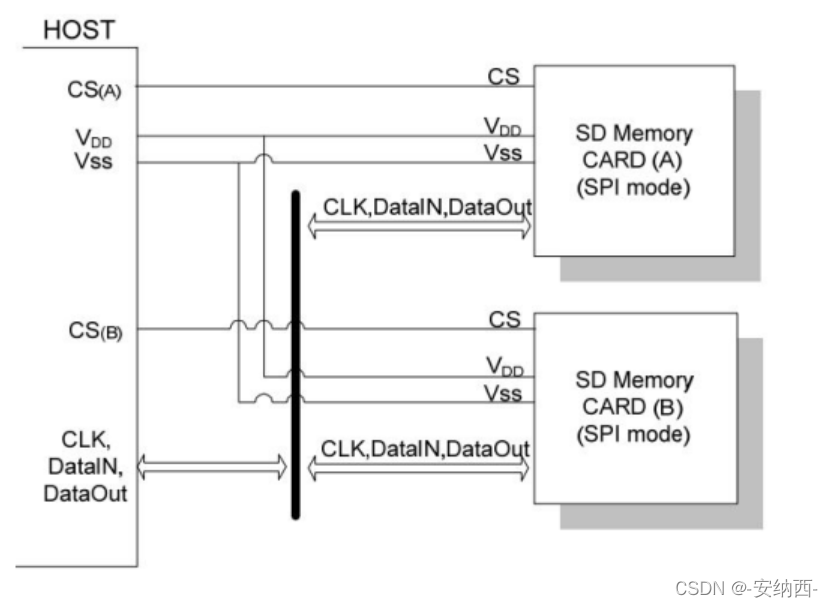

SD 卡系统(SPI 模式)总线拓扑结构如图

SD 卡系统(host &card)定义了两种操作模式：

• 卡识别模式 在复位后，查找总线上的新卡的时候，主机会处于“卡识别模式”。卡在复位后会处于 识别模式，直到收到 SEND_RCA(CMD3)命令.
• 数据传输模式 当 RCA 第一次发布后，卡会处于“数据传输模式”。主机会在总线上所有的卡都被识别 后进入这个模式

二、绘制STM32F103C8T6+SD卡原理图

除了
