CAN通讯简介



CAN（Controller Area Network）是一种标准化的串行通信协议，广泛应用于汽车电子、工业自动化、医疗设备等领域。自20世纪80年代由Bosch公司开发以来，CAN协议因其高可靠性、实时性和成本效益，成为嵌入式系统中一种重要的通信方式。本文旨在为初学者提供关于CAN通讯的详细介绍，帮助读者理解其基础概念、工作原理、应用场景及发展趋势。

1. CAN通讯的基本概念

1.1 CAN的定义

CAN是一种多主控、同步串行通信协议，主要用于嵌入式系统之间的数据交换。它允许多个节点通过一个双线（CAN_H和CAN_L）总线同时通信，而不会发生冲突。

1.2 CAN通讯的特点

- 高可靠性：CAN采用差分信号传输和错误检测机制，如CRC（循环冗余校验）和错误计数器，确保数据传输的准确性。

- 实时性：CAN协议的仲裁机制允许具有高优先级的消息在总线上获得优先传输，满足实时应用的需求。

- 灵活性：CAN总线可以连接多个节点，并且每个节点都可以自由发送和接收消息。

- 成本效益：由于CAN的硬件需求较低且布线简单，适用于大规模应用。

2. CAN通讯的工作原理

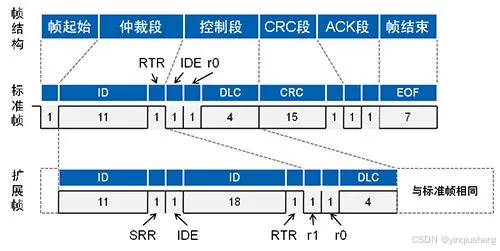

2.1 数据帧结构

CAN协议定义了四种帧类型：数据帧、远程帧、错误帧和过载帧。其中，数据帧是最常用的一种，用于实际的数据传输。

数据帧包括以下几个字段：

- 起始位（Start of Frame, SOF）：标志帧的开始。

- 标识符（Identifier）：表示消息的优先级和内容，标准帧为11位，扩展帧为29位。

- 控制字段（Control Field）：包括数据长度码（DLC），表示数据字段的字节数。

- 数据字段（Data Field）：包含实际传输的数据，最多8字节。

- CRC字段（CRC Field）：用于错误检测。

- ACK字段（Acknowledge Field）：接收节点确认接收到数据。

- 结束位（End of Frame, EOF）：标志帧的结束。

2.2 仲裁机制
