串口通信是电子设备之间进行数据交换的重要方式，其中常见的电平标准包括TTL电平、RS-232电平、RS-485电平和RS-422电平。本文将详细介绍这些电平的由来、原理、特点、优缺点、应用、实现方式及接线方式，帮助各位同学或工程师更好地理解这些通讯基础。

TTL电平

TTL（Transistor-Transistor Logic）电平是一种基于晶体管-晶体管逻辑的电平标准，最早由德州仪器公司（Texas Instruments）在20世纪60年代提出。TTL技术是数字电路中的一种经典实现方式，因其简单、高效而被广泛应用。

原理

TTL电平信号在逻辑高电平时通常为3.3V或5V，在逻辑低电平时为0V。其基于NPN型双极性晶体管构建电路，通过电流驱动实现逻辑运算和信号传输。具体而言，当输入信号为高电平时，晶体管饱和导通，输出低电平；反之，输入信号为低电平时，晶体管截止，输出高电平。

特点

电压范围窄：高电平一般为3.3V或5V，低电平为0V。
驱动能力强：能够直接驱动LED等低功耗器件。
噪声容限低：对电源和环境噪声敏感。

优缺点

优点：
电路简单，易于实现，对应微控制器来说，自带外设就能实现TTL电平串口，无需增加其他外围芯片。

缺点：
传输距离短，一般不超过几十厘米。
抗干扰能力差，易受电磁干扰影响。

应用

TTL电平串口主要应用于单片机和近距离的传感器或模块之间通讯（一般在同一块PCB上），例如，在单片机系统中，TTL电平用于微控制器与外部设备之间的通信。或者用于单片机的调试接口，但用TTL电平的串口作为调试接口的情况下，调试线不宜过长，最好不超过1米，否则容易通讯失败。

实现方式

实现TTL电平通信主要涉及以下步骤：

选择适当的微控制器或数字电路芯片：这些芯片通常集成了TTL电平接口，能够直接与其他TTL设备通信。
设计电路连接：将TTL设备的输出端与目标设备的输入端相连，确保电源和地线连接良好。
编写控制程序：在微控制器中编写相应的控制程序，设置I/O端口的状态，实现数据的发送和接收。
测试与调试：在实验室环境中测试电路，确保通信稳定可靠，并对可能出现的问题进行调试。

接线方式

TTL电平的接线方式相对简单，通常包括以下步骤：

确定电源和地线连接：确保所有设备的电源（VCC）和地线（GND）连接正确，通常使用3.3V或5V电源。
连接数据线：将发送端（TX）的数据线连接到接收端（RX），例如，单片机的TX端口连接到传感器的RX端口。
保护电路：在高噪声环境中，可以添加滤波电容或TVS管来增强抗干扰能力。

2. RS-232电平

RS-232标准由美国电子工业协会（EIA）在1962年制定，主要用于计算机和外设之间的通信。随着计算机技术的发展，RS-232成为串口通信的标准，广泛应用于PC与外围设备的连接。

原理

RS-232使用负逻辑电平，高电平为-12V至-3V，低电平为+3V至+12V。其通过电压的变化来表示逻辑1和逻辑0。具体而言，当传输信号为逻辑高电平（-12V至-3V）时，表示逻辑1；当传输信号为逻辑低电平（+3V至+12V）时，表示逻辑0。

特点

电压范围大：高电平和低电平之间的电压差较大，增强了抗干扰能力。
传输距离相对较长：可达15米以上，适合中等距离的通信。
速率相对较低：常用于低速通信，速率一般在20kbps至115kbps之间。

优缺点

优点：
传输距离相对TTL电平更长。
抗干扰能力较强，适合复杂电磁环境下的通信。

缺点：
电平转换电路复杂，通常需要专用芯片。
功耗较高，不适合电池供电设备。

应用

RS-232电平广泛用于计算机与调制解调器、打印机等外设的通信，也用于一些工业控制设备，同时广泛应用于嵌入式计算器的控制口用于调试。例如，在PC与调制解调器的连接中，RS-232用于数据传输和控制信号的交换；在工业自动化系统中，RS-232用于PLC与传感器、执行器之间的通信。

实现方式

实现RS-232电平通信主要涉及以下步骤：

选择RS-232芯片：常用的芯片如MAX232，其内部集成了电平转换电路，能够将TTL电平转换为RS-232电平。
设计电路连接：将微控制器或其他TTL设备的串口输出端与RS-232芯片的输入端连接，同时将RS-232芯片的输出端连接到目标设备的RS-232端口。
编写控制程序：在微控制器中编写相应的控制程序，设置串口通信参数（如波特率、数据位、停止位等），实现数据的发送和接收。
测试与调试：使用示波器或串口调试工具测试通信情况，确保信号稳定可靠，并对可能出现的问题进行调试。

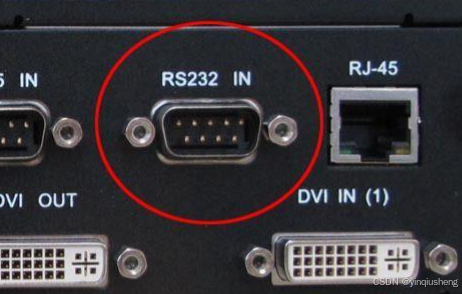

添加图片注释，不超过 140 字（可选）

接线方式

RS-232电平的接线方式较为复杂，通常包括以下步骤：

确定电源和地线连接：确保设备的电源和地线连接正确。
连接数据线：RS-232接口通常使用DB9或DB25连接器，将发送端（TXD）和接收端（RXD）相连，同时连接地线（GND）。
连接控制线：如果需要，还可以连接控制信号线，如请求发送（RTS）、清除发送（CTS）等。
使用电平转换芯片：在需要将TTL电平转换为RS-232电平时，使用电平转换芯片，如MAX232。
保护电路：在高噪声环境中，可以用TVS管来增强抗干扰能力。

3. RS-485电平

RS-485标准由美国电子工业协会（EIA）在1983年制定，旨在解决RS-232在多点通信和长距离传输中的不足。RS-485通过差分信号传输，增强了抗干扰能力，支持多点通信。

原理

RS-485使用差分信号传输，通过两根平衡线对传输数据，一个线对的电压差表示逻辑状态。其工作电压范围为-7V至+12V。具体而言，差分信号通过一对互补电压信号传输，当A线电压高于B线时，表示逻辑1；当B线电压高于A线时，表示逻辑0。

特点

差分传输：抗干扰能力强，适合在复杂电磁环境中传输。
传输距离长：可达1200米，适合远距离通信。
多点通信：支持多达32个节点的通信，实现总线式网络结构。

优缺点

优点：
传输距离远，抗干扰能力强。
支持多点通信，适合复杂网络。
数据传输速率高，最高可达10Mbps。

缺点：
电路设计相对复杂，需要终端匹配电阻来避免信号反射。
调试和维护相对复杂。

应用

RS-485广泛应用于工业自动化控制系统、楼宇自动化、安防监控系统等需要长距离、多节点通信（总线型拓扑）的场合。例如，在工业自动化系统中，RS-485用于PLC与各种传感器、执行器之间的数据通信；在楼宇自动化系统中，RS-485用于楼宇设备的集中控制和监控。

添加图片注释，不超过 140 字（可选）

实现方式

实现RS-485电平通信主要涉及以下步骤：

选择RS-485芯片：常用的芯片如MAX485，其内部集成了差分信号驱动和接收电路。
设计电路连接：将微控制器或其他TTL设备的串口输出端与RS-485芯片的输入端连接，同时将RS-485芯片的输出端连接到目标设备的RS-485总线。
编写控制程序：在微控制器中编写相应的控制程序，设置串口通信参数，并实现数据的发送和接收。

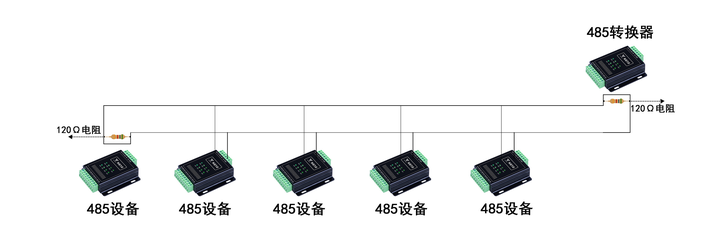

网络拓扑设计：根据应用需求设计RS-485总线的网络拓扑，选择适当的终端匹配电阻，避免信号反射。
测试与调试：使用示波器或总线分析仪测试通信情况，确保信号稳定可靠，并对可能出现的问题进行调试。

接线方式

差分信号接线：RS-485的接线方式较为简单，RS485为半双工通讯，即在一条线上实现收发。同时RS485为差分信号，通讯两端的A线接A线，B线接B线，通常不需要共地。接口一般会预留地线（GND），根据实际情况选择是否共地。

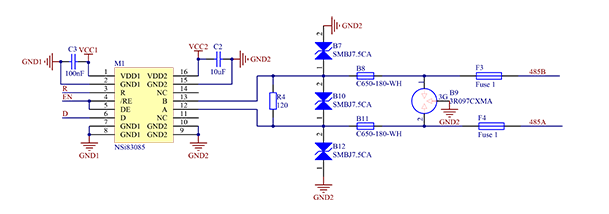

保护电路：RS485一般传输距离较远，在考虑抗浪涌的设计时，可以用TVS管和气体放电管来增强抗干扰能力。

添加图片注释，不超过 140 字（可选）

4. RS-422电平

RS-422标准由美国电子工业协会（EIA）在1978年制定，主要用于点对点或多点通信。RS-422通过差分信号传输，增强了抗干扰能力，支持高速数据传输。

原理

RS-422同样使用差分信号传输，其工作电压范围为-7V至+12V。具体而言，差分信号通过一对互补电压信号传输，当A线电压高于B线时，表示逻辑1；当B线电压高于A线时，表示逻辑0。RS-422于RS-485的区别在于，RS-422是全双工通讯，可理解为由2路RS485组成，一路收数据一路发数据。数据线一般为A、B、Z、Y，A、B和Z、Y分别是两对差分线，一对收数据一对发数据。

特点

差分传输：抗干扰能力强，适合在复杂电磁环境中传输。
传输距离长：可达1200米，适合远距离通信。
速率高：最高可达10Mbps，适合高速数据传输。

优缺点

优点：
传输距离远，速率高。
抗干扰能力强。
数据传输速率高，最高可达10Mbps。

缺点：
只支持一对一或一对多通信，不支持总线通信。
电路设计相对复杂。

应用

RS-422广泛应用于工业控制、传感器网络、仪器仪表等需要高可靠性和高速数据传输的领域。例如，在工业控制系统中，RS-422用于PLC与各种传感器、执行器之间的数据通信；在传感器网络中，RS-422用于传感器数据的高速传输和集中处理。

添加图片注释，不超过 140 字（可选）

实现方式

实现RS-422电平通信主要涉及以下步骤：

选择RS-422芯片：常用的芯片如MAX488，其内部集成了差分信号驱动和接收电路。
设计电路连接：将微控制器或其他TTL设备的串口输出端与RS-422芯片的输入端连接，同时将RS-422芯片的输出端连接到目标设备的RS-422总线。
编写控制程序：在微控制器中编写相应的控制程序，设置串口通信参数，并实现数据的发送和接收。

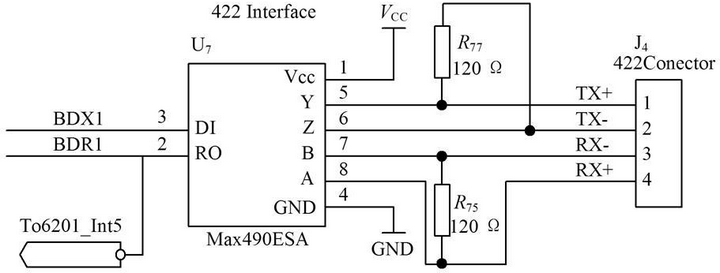

网络拓扑设计：根据应用需求设计RS-422总线的网络拓扑，选择适当的终端匹配电阻，避免信号反射。
测试与调试：使用示波器或总线分析仪测试通信情况，确保信号稳定可靠，并对可能出现的问题进行调试。

接线方式

RS-422电平的接线方式和RS-485类似，通常包括以下步骤：

收发交叉接线：本机的A、B接对方的X、Y，反之本机的X、Y接对方的A、B。
地线：接口设计可保留地线（GND），因为是差分信号通讯，一般不需要连接GND。
保护电路：RS485一般传输距离较远，在考虑抗浪涌的设计时，可以用TVS管和气体放电管来增强抗干扰能力。

选择合适的串口电平标准

在设计和实现串口通信系统时，选择合适的电平标准至关重要。这不仅影响到系统的性能和可靠性，还决定了系统的成本和复杂性。以下是选择TTL电平、RS-232电平、RS-485电平和RS-422电平的参考指南。

1. 选择标准的考虑因素

传输距离：根据设备之间的距离选择合适的电平标准。
通信速率：考虑需要的数据传输速率。
环境干扰：评估设备所在环境的电磁干扰情况。
节点数量：确定通信系统中的设备节点数量。
成本和复杂性：根据项目预算和设计复杂性选择适当的电平标准。

电平标准	传输距离	通信速率	抗干扰能力	节点数量	设计复杂性	典型应用
TTL	短（<1米）	高	低	1	低	单片机、传感器接口
RS-232	中（<15米）	低（<115kbps）	中	1	中	PC与外设通信、工业控制
RS-485	长（<1200米）	高（<10Mbps）	高	32	高	工业自动化、楼宇控制
RS-422	长（<1200米）	高（<10Mbps）	高	10	高	工业控制、传感器网络
