一.单臂路由

1.1 简述

单臂路由实现不同vlan间通信。

  • 链路类型
    交换机和路由器连接的端口类型为trunk。
    交换机连接用户终端的端口类型为access。

  • 子接口
    路由器的物理接口可以划分为多个逻辑子接口，每个子接口对应一个vlan的网关。

1.2 原理

在这里插入图片描述
路由器重新封装mac地址，转换vlan标签。

1.3 缺点

  • 单臂”为网络骨干链路，容易形成网络瓶颈；
  • 子接口依然依托于物理接口，应用不灵活；
  • VLAN间转发需要查看路由表，严重浪费设备资源。

1.4 配置实例

目的：用单臂路由实现不用vlan之间的通信。

拓扑图如下
在这里插入图片描述

1）配置PC1~PC4,Server1 ~2 的IP地址、子网掩码和网关

以PC1为例：

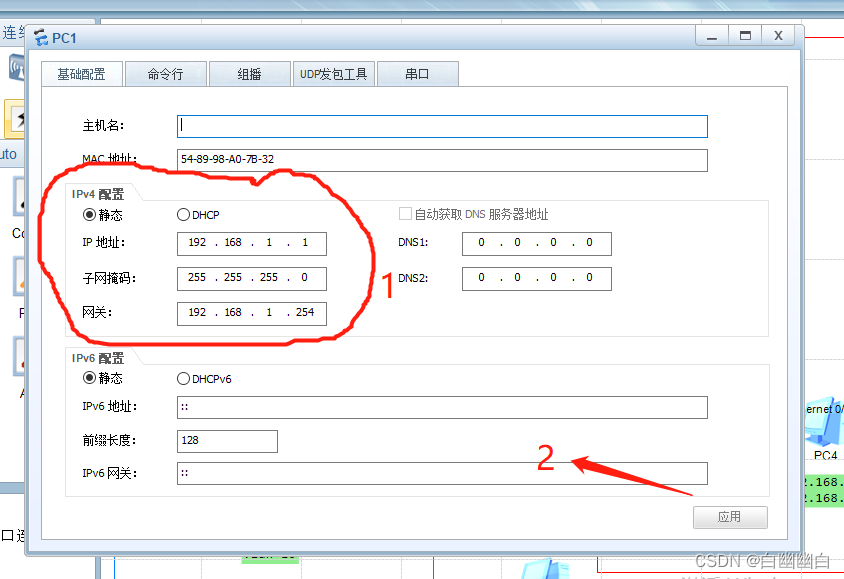

在这里插入图片描述
配置完IP地址、子网掩码和网关后，点击 应用 保存。
其余设备的配置过程相同，这里不再赘述。

2）配置路由器AR1

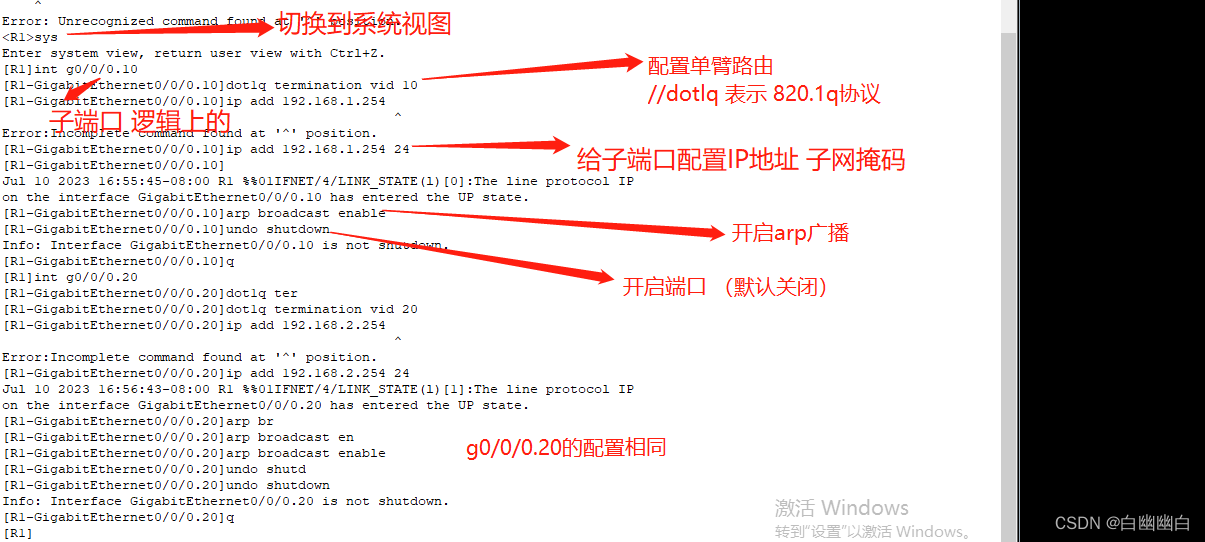

在这里插入图片描述
一定要开启arp广播。
一定要将端口置为开启状态。

3）配置交换机 LSW1

配置命令如下：

<Huawei>U T M          //关闭提示信息
Info: Current terminal monitor is off.
<Huawei>sys      //切换系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]port link-type access  //将此端口设为 access模式
[R2-GigabitEthernet0/0/1]q
[R2]vlan batch 10 20  //在交换机中加入 vlan10 vlan20
Info: This operation may take a few seconds. Please wait for a moment...done.
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]p d v 10   //将此端口加入vlan10
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]p l a     //将此端口设为 access模式
[R2-GigabitEthernet0/0/2]p d v 20  //将此端口加入vlan20
[R2-GigabitEthernet0/0/2]q
[R2]int g0/0/3
[R2-GigabitEthernet0/0/3]p l t     //将此端口设为trunk模式
[R2-GigabitEthernet0/0/3]p t all
[R2-GigabitEthernet0/0/3]p t allow
[R2-GigabitEthernet0/0/3]port trunk allow
[R2-GigabitEthernet0/0/3]port trunk allow-pass p
[R2-GigabitEthernet0/0/3]port trunk allow-pass vlan all  //允许所有vlan通过
[R2-GigabitEthernet0/0/3]q

4）配置交换机 LSW2

配置命令如下：

<Huawei>
<Huawei>u t m    //关闭提示信息
Info: Current terminal monitor is off.
<Huawei>sys     //切换到系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys S1      //设备重命名为S1
[S1]vlan batch 10 20    //加入vlan10 vlan20
Info: This operation may take a few seconds. Please wait for a moment...done.
[S1]port-group 1
[S1-port-group-1]group-member g0/0/1 to g0/0/2  //将端口1和端口2 设为一组
[S1-port-group-1]port link-type access    //设置端口类型为access
[S1-GigabitEthernet0/0/1]port link-type access
[S1-GigabitEthernet0/0/2]port link-type access
[S1-port-group-1]port default vlan 10     //将端口加入vlan10
[S1-GigabitEthernet0/0/1]port default vlan 10
[S1-GigabitEthernet0/0/2]port default vlan 10
[S1-port-group-1]q
[S1]
[S1]int g0/0/5       //配置 端口g0/0/5
[S1-GigabitEthernet0/0/5]port link-
[S1-GigabitEthernet0/0/5]port link-type trunk  //将端口类型设为trunk
[S1-GigabitEthernet0/0/5]port trunk allow-pass vlan all   //允许所有vlan通过
[S1-GigabitEthernet0/0/5]


[S1]port-group 2
[S1-port-group-2]group-
[S1-port-group-2]group-member g0/0/3 g0/0/4   //将端口3 4 设为1组
[S1-port-group-2]p l a   //设置端口类型为access (缩写）
[S1-GigabitEthernet0/0/3]p l a
[S1-GigabitEthernet0/0/4]p l a
[S1-port-group-2]p d v 20     //将端口加入vlan 20
[S1-GigabitEthernet0/0/3]p d v 20
[S1-GigabitEthernet0/0/4]p d v 20
[S1-port-group-2]q
[S1]

单臂路由中，连接路由器的接口为trunk。
所以交换机LSW2的g0/0/6需要配置为trunk模式。
配置命令如下：

[S1]int g0/0/6
[S1-GigabitEthernet0/0/6]port link-type trunk   //将端口设置为trunk模式
[S1-GigabitEthernet0/0/6]port trunk a
[S1-GigabitEthernet0/0/6]port trunk allow-pass vlan all  //允许所有vlan通过
[S1-GigabitEthernet0/0/6]q
[S1]dis vlan     //查看vlan

在这里插入图片描述
配置成功。

5）检测连通性

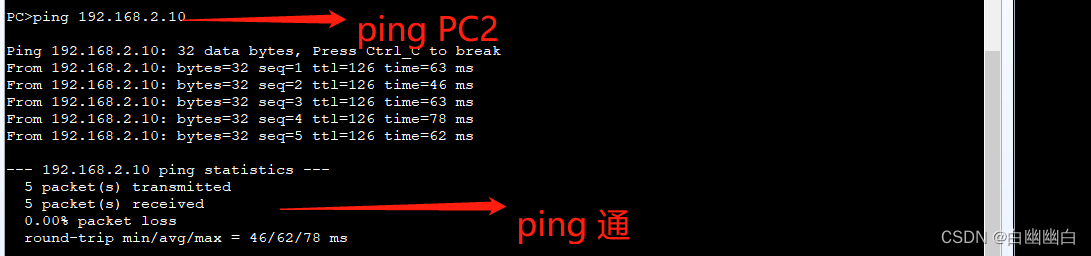

  • PC1 ping PC4
    在这里插入图片描述
    PC1能ping通 PC4。

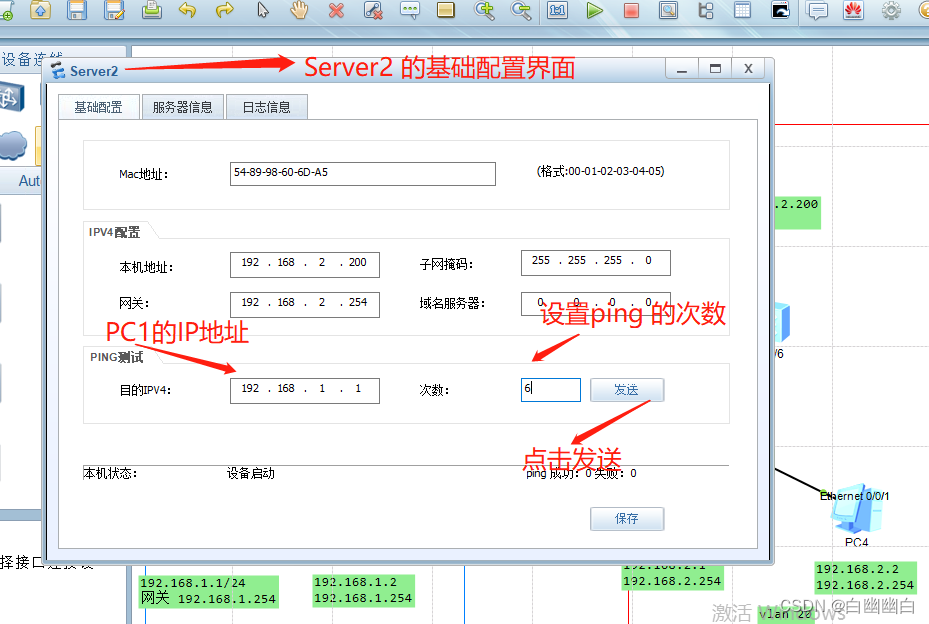

  • Server2 ping PC2
    在这里插入图片描述
    在这里插入图片描述
    Server2 和 PC2 能通信。

6）结论

通过单臂路由，能实现不同vlan之间的通信。

二.三层交换机

2.1 原理

一次路由，多次转发‘’
简单的说就是：第一个数据包 经过路由模块处理，形成快速通道（找路）。后续数据包，不需要经过路由处理，直接从快速通道走

在这里插入图片描述
详细解释：
一次路由:数据流的第一个数据包由三层引擎来处理，重新封装MAc，再路由转发数据包

多次交换:第一个数据包转发后，会在硬件创建一个MSL条目，MSL包含FIB(转发信息库:包含邻接主机IP和vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查询FIB和邻接关系表重新封装数据帧，从相应端口转发数据。

2.2 FIN表、邻接关系表和MLS条目

举个例子
在这里插入图片描述

  • FIB表
    相当于路由表，包含 源IP地址 和 vlan id

  • 邻接关系表
    相当于mac地址表,包含 源MAC地址 和 接口号

  • MLS条目
    统合 FIB表和 邻接关系表 的信息

2.3 配置实例

2.3.1 添加三层交换机，实现不同vlan之间的通信

拓扑图如下：
在这里插入图片描述

1）配置PC1~PC2、Server1 ~2 的IP地址 、子网掩码和网关
2）配置三层交换机

由于有两个网段，划分两个逻辑接口vlanif 10 和 vlanif 20

//VLANIF（Virtual Local Area Network Interface），是华为交换机的一个配置项，应用于三层交换机。这是一种逻辑接口，物理上不存在。
在这里插入图片描述

在这里插入图片描述
由于端口自动激活，所以不需要 undo shutdown 再次开启。

3）配置LSW2

配置命令如下：

<Huawei>
<Huawei>u t m    //关闭提示信息
Info: Current terminal monitor is off.
<Huawei>sys     //切换到系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys S1      //设备重命名为S1
[S1]vlan batch 10 20    //加入vlan10 vlan20
Info: This operation may take a few seconds. Please wait for a moment...done.
[S1]port-group 1
[S1-port-group-1]group-member g0/0/1 to g0/0/2  //将端口1和端口2 设为一组
[S1-port-group-1]port link-type access    //设置端口类型为access
[S1-GigabitEthernet0/0/1]port link-type access
[S1-GigabitEthernet0/0/2]port link-type access
[S1-port-group-1]port default vlan 10     //将端口加入vlan10
[S1-GigabitEthernet0/0/1]port default vlan 10
[S1-GigabitEthernet0/0/2]port default vlan 10
[S1-port-group-1]q
[S1]
[S1]int g0/0/5       //配置 端口g0/0/5
[S1-GigabitEthernet0/0/5]port link-
[S1-GigabitEthernet0/0/5]port link-type trunk  //将端口类型设为trunk
[S1-GigabitEthernet0/0/5]port trunk allow-pass vlan all   //允许所有vlan通过
[S1-GigabitEthernet0/0/5]


[S1]port-group 2
[S1-port-group-2]group-
[S1-port-group-2]group-member g0/0/3 g0/0/4   //将端口3 4 设为1组
[S1-port-group-2]p l a   //设置端口类型为access (缩写）
[S1-GigabitEthernet0/0/3]p l a
[S1-GigabitEthernet0/0/4]p l a
[S1-port-group-2]p d v 20     //将端口加入vlan 20
[S1-GigabitEthernet0/0/3]p d v 20
[S1-GigabitEthernet0/0/4]p d v 20
[S1-port-group-2]q
[S1]
4）配置LSW1

配置命令如下：

<Huawei>U T M          //关闭提示信息
Info: Current terminal monitor is off.
<Huawei>sys      //切换系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]port link-type access  //将此端口设为 access模式
[R2-GigabitEthernet0/0/1]q
[R2]vlan batch 10 20  //在交换机中加入 vlan10 vlan20
Info: This operation may take a few seconds. Please wait for a moment...done.
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]p d v 10   //将此端口加入vlan10
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]p l a     //将此端口设为 access模式
[R2-GigabitEthernet0/0/2]p d v 20  //将此端口加入vlan20
[R2-GigabitEthernet0/0/2]q
[R2]int g0/0/3
[R2-GigabitEthernet0/0/3]p l t     //将此端口设为trunk模式
[R2-GigabitEthernet0/0/3]p t all
[R2-GigabitEthernet0/0/3]p t allow
[R2-GigabitEthernet0/0/3]port trunk allow
[R2-GigabitEthernet0/0/3]port trunk allow-pass p
[R2-GigabitEthernet0/0/3]port trunk allow-pass vlan all  //允许所有vlan通过
[R2-GigabitEthernet0/0/3]q
5）检测设备间连通性
  1. PC2 ping PC4 (PC2处于vlan 10 , PC4处于vlan20)

在这里插入图片描述
PC2能ping通PC4，证明两设备连通。

  1. Server2 和 PC1

在这里插入图片描述
在这里插入图片描述
Server2 和 PC1 能连通。

6）总结

三层交换机可以实现处于不同vlan的设备之间通信。

2.3.2 添加三层交换机和路由器，使路由器所连设备和其他设备连通

知识点：不同vlan通信 配置静态路由
拓扑图如下：
在这里插入图片描述

1）配置PC1~PC5的IP地址 子网掩码 网关
2）配置LSW1

由于交换机的1 2 3 端口和PC相连，设置成access模式

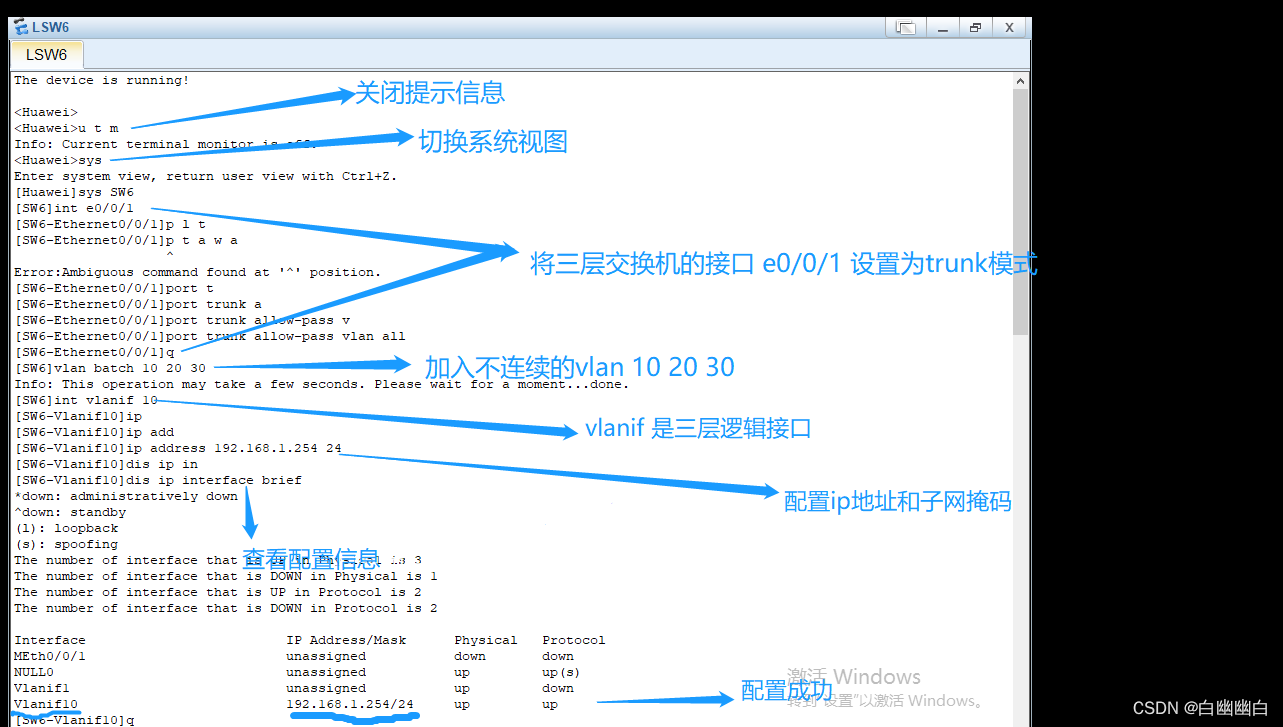

由于交换机的4端口和交换机相连，设置成trunk模式
在这里插入图片描述

3）配置LSW2

由于g0/0/1和交换机相连，设置为trunk模式。
在这里插入图片描述
由于三层交换机的端口无法添加IP地址， 需要划分几个虚拟接口来配置。

[SW2]vlan batch 10 20 30 100    //添加不连续的vlan10 vlan20 vlan30 vlan100
[SW2]int vlanif 10    //虚拟端口 vlanif 10
[SW2-Vlanif10]ip add 192.168.1.2 24       //配置端口的ip地址和子网掩码 （vlan10）
[SW2-Vlanif10]q

[SW2]int vlanif 20   //虚拟端口 vlanif 20
[SW2-Vlanif20]ip add 192.168.2.2 24   //配置端口的ip地址和子网掩码 （vlan20）
[SW2-Vlanif20]q

[SW2]int vlanif 30
[SW2-Vlanif30]    //虚拟端口 vlanif 30
[SW2-Vlanif30]ip add 192.168.3.2 24   //配置端口的ip地址和子网掩码 （vlan10）

[SW2-Vlanif30]q

<SW2>sys
[SW2]
[SW2]int g0/0/2      //g0/0/2口和路由器相连 配置成access模式
[SW2-GigabitEthernet0/0/2]p l t a
                          ^
Error:Ambiguous command found at '^' position.
[SW2-GigabitEthernet0/0/2]port l
[SW2-GigabitEthernet0/0/2]port link-t
[SW2-GigabitEthernet0/0/2]port link-type a
[SW2-GigabitEthernet0/0/2]port link-type access  //access模式
[SW2-GigabitEthernet0/0/2]p d v 100   //此端口加入vlan100
[SW2-GigabitEthernet0/0/2]q
[SW2]
[SW2]int vlanif 100      //虚拟端口vlanif 100
[SW2-Vlanif100]
Jul 11 2023 09:48:33-08:00 SW2 %%01IFNET/4/IF_STATE(l)[0]:Interface Vlanif100 ha
s turned into UP state.
[SW2-Vlanif100]ip address 192.168.4.1 24    //配置此端口的ip地址和子网掩码
[SW2-Vlanif100]
Jul 11 2023 09:48:44-08:00 SW2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
 on the interface Vlanif100 has entered the UP state.
Jul 11 2023 09:48:45-08:00 SW2 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25
.191.3.1 configurations have been changed. The current change number is 14, the
change loop count is 0, and the maximum number of records is 4095.
[SW2-Vlanif100]dis this
#
interface Vlanif100
 ip address 192.168.4.1 255.255.255.0    //配置成功
#
return
[SW2-Vlanif100]q
[SW2]ip route-
[SW2]
[
//由于三层交换机有路由模块，想和连接路由器的设备连通，需要配置静态路由
[SW2]ip route-
[SW2]ip route-static 192.168.5.0 24 192.168.4.2   //配置静态路由
[SW2]
Jul 11 2023 09:54:15-08:00 SW2 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25
.191.3.1 configurations have been changed. The current change number is 15, the
change loop count is 0, and the maximum number of records is 4095.
[SW2]
[SW2]
4）配置AR1

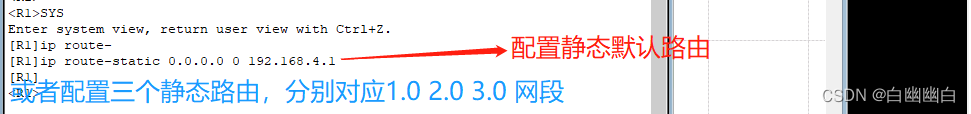

需要在AR1上配置默认路由。
在这里插入图片描述

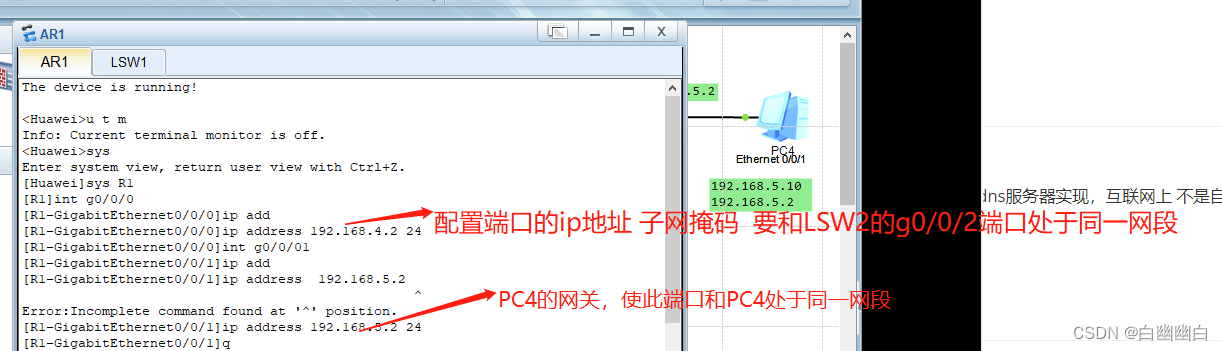

然后配置端口。
在这里插入图片描述

5）检测PC4和其余设备的连通性

PC4 ping PC3
在这里插入图片描述

PC4 ping PC2
在这里插入图片描述

PC4 ping PC1
在这里插入图片描述
综上，PC4和PC1 PC2 PC3 连通。

单臂路由和三层交换机实现路由间通信
07-21
在eNSP中，你可以通过"0720-单臂路由和三层交换机实现路由间通信.docx"文档获取详细的配置指南，"demo3"和"demo4"可能是配置脚本或示例，用于辅助理解并实践这些理论知识。 总之，单臂路由和三层交换机是网络设计中...
华为交换机单臂路由和三层交换机配置实验
qq_48047195的博客
04-02 1326
一、实验拓扑图： 二、实验要求： （一）在左侧拓扑完成： 1.修改交换机名称为S1,路由器名称为R1 2.在AR1上配置子接口G0/0/0.1G0/0/0.2G0/0/0.3 3.分别在子接口上做适当配置,使得3个VLAN之间能够通信 （二）在右侧拓扑完成： 1.修改交换机名称为S2S3 2.在S2S3上做适当配置,使得3个VLAN之间能够通信 三、配置命令与原因分析： （一）在左侧拓扑完成： 1.修改交换机名称为S1,路由器名称为R1 S1上配置命令： s...
5分钟熟悉“单臂路由”（超详细解读，看到就是赚到）
qq_62462797的博客
07-17 3万+
1交换机和路由器相连的端口（单臂路由中，其他视情况而定，拿不准时可以两种模式都尝试一下）属性要设置为Trunk且运行所有vlan通过；2和路由器直接相连的接口（不是子接口）不能设置IP；3路由器的子接口要记得开启arp广播请求；4主机ip和子接口ip地址（所对应的网关地址）不能重复。httpshttpshttpshttpshttpshttpshttps。......
VLAN 间路由：原理、配置与实践
最新发布
m0_57836225的博客
01-12 1003
在实际工作场景中，通常会将一个网段划分成一个 VLAN，这主要是为了便于管理以及解决出口网关的设置问题。但这也带来了新的挑战，即不同 VLAN 间的设备无法直接通信。VLAN 间路由的核心任务，就是实现不同 VLAN 间设备的通信。VLAN 技术能有效隔离广播域，防止内网病毒的泛滥传播，同时实现不同部门流量的隔离。但在日常工作中，不同部门的设备有时也需要进行通信。这就需要引入 VLAN 间路由技术，实现跨 VLAN 的单播通信。VLAN 间路由技术为不同 VLAN 间的设备通信提供了多种解决方案。
（超详细）单臂路由及操作步骤
m0_51160032的博客
08-07 3万+
目录 一、前提引入 二、单臂路由概述 2.1概念 2.2单臂路由优点 2.3单臂路由子接口 三、链路类型 四、单臂路由的配置实例 4.1拓扑图 4.2交换机的配置 4.3路由器的配置 4.4主机的配置 4.5连通性测试 五、总结 一、前提引入 vlan间通信方式： 1.相同vlan通信 情况一：同一台交换机，相同的vlan之间通信，查看mac地址表，将打了相同标签的数据包转发到对应的端口上去； 情况二：跨交换机，通过trunk技术实现多vlan数据...
单臂路由+配置+过程+详细
2301_77161465的博客
08-04 1万+
单臂路由的配置，以及数据帧和数据包发送过程的变化 还有经过交换机端口的VLAN标签的添加和剥离 里面有详细的解释和图解，去理解更底层的东西，明白它的原理 才能算是真正的明白和掌握
单臂路由配置
wusimin432503的博客
03-07 2万+
单臂路由使用场景： 默认情况下，不同的vlan用户之间是不允许相互访问，但是在某些特殊情况下，需要实现不同用户之间的相互，此时就需要用到单臂路由技术；原理是将一个物理接口，划分成多个虚拟子接口，每一个虚拟子接口都可以配置一个地址作为网关。 模拟PC机组网 实验设备：一台交换机，一台路由器，两台主机，搭建一个简单拓扑 1.配置交换机，划分vlan,将F0/1端口属于vlan10,F0/2属于vlan20 //交换机设置access口，并划分子网 Switch(config)#interface
单臂路由的简介及详细配置步骤
zhangchang3的博客
02-09 8292
单臂路由 链路类型 子接口
单臂路由和三层交换机实现VLAN间通信实验
10-24
1、（思科）单臂路由配置.doc 2、（华为）单臂路由配置.doc 3、（华为）三层交换机实现VLAN间通信.doc 是我亲自用实际的路由器、交换机做的实验，然后用软件把图画出来。。。 例子清晰明了，一看就能了解，是您...
三层交换机和单臂路由实现跨VLAN通信.docx
07-11
实验的主要内容包括：拓扑图的设计和配置、三层交换机和单臂路由的配置、实验结果的验证等。 一、实验目的 本实验的主要目的是掌握如何在交换机上划分基于端口的VLAN、如何给VLAN内划分端口、理解跨交换机之间VLAN...
H3C单臂路由基础配置案例
04-18
总结来说，H3C单臂路由配置涉及的关键点有：VLAN划分、Trunk接口设置、子接口创建以及802.1Q VLAN标签的封装。理解并熟练掌握这些步骤，对于网络工程师来说至关重要，因为这将使他们能够有效地管理和扩展网络，实现...
单臂路由配置实验.pptx
01-14
此文档格式为ppt格式，主要从单臂路由的配置步骤以及配置命令，使用三层交换机和路由器分别进行配置，比较其中的不同点，以便于初学者完全理解单臂路由的配置以及原理。
华为eNSP-单臂路由配置
学习中......
06-14 1万+
网络系统建设与运维课程作业
超详细的单臂路由详解
热门推荐
码海小虾米_的博客
03-14 9万+
单臂路由详解1、单臂路由概述1.1 单臂路由实现不同VLAN之间的通信1.1.1 链路类型1.1.2 子接口1.2 单臂路由实现不同VLAN之间通信的原理1.3 单臂路由的配置1.3 单臂路由的缺点 1、单臂路由概述 单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。 1.1 单臂路由实现不同VLAN之间的通信 1.1.1 链路类型 交换机连接主机的端口为acces
秒懂！！单臂路由！网络如此简单
CN_LiTianpeng的博客
06-25 2万+
目录 一、单臂路由的介绍 1、单臂路由的工作原理 2、单臂路由的局限 二、单臂路由实验设计 三、单臂路由配置 一、单臂路由的介绍 1、单臂路由的工作原理 单臂路由的原理： 默认情况下，不同网段之间是不能相互通信的。但是在实际中，不同网段之间又是需要相互通信，这时就需要三层设备进行路由转发，现在通用的路由转发的三层设备是三层交换机和路由器，这个实验主要讲了讲了路由器的路由转发。在路由器的路由转发中，可以用物理端口进行，但是由于路由器的物理端口较少并且为了防止路由器端口的频繁损坏，以及为.
单臂路由原理与配置
Kiro君的博客
12-02 2963
一、实验图 二、操作代码 可以操作分为两个部分：上半部分和下半部分 1.两台二层交换机与五台主机 SW1 <Huawei>sys Enter system view, return user view with Ctrl+Z. [Huawei]sys SW1 [SW1] [SW1]un in en Info: Information center is disabled. [SW1]vlan batch 10 20 30 Info: This operation may take a few
华为单臂路由配置
qq_45648200的博客
03-05 1831
@TOC华为单臂路由配置给第一个pc设置一个 ip 192.168.10.10 子网掩码为255.255.255.0 网关 192.168.10.254 第二设置 ip 192.168.20.20 子网掩码为255.255.255.0 网关 192.168.10.254给交换机连接到两个pc的口进行VLAN设置一个是vlan10 ， 一个是vlan20 命令如下 先进入视图 system-view 创建vlan vlan batch 10 20 进入每一个接口进行设置 int g0/0/2 或者是int
单臂路由的配置
x74188的博客
07-10 2675
1. 相关概念单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。对于 VLAN 的链路类型：交换机连接主机的端口为access链路交换机连接路由器的端口为Trunk链路路由器的三层接口不能配置为交换机的链路类型trunk在路由器上划分子接口:路由器的物理接口可以被划分成多个逻辑接口每个子接口对应一个VLAN网段的网关。
华为设备配置单臂路由
小杨今天不开心的博客
05-09 1万+
单臂路由是指在路由器上的一个物理接口通过配置子接口（逻辑接口）的方式，实现原来相互隔离的不同VLAN之间的互联互通。路由器的物理接口可以被划分成多个逻辑接口，这些逻辑接口被称为子接口。需要注意的是这些子接口不能单独的开启或关闭，只有当物理接口开启或关闭时，所有该物理接口下的逻辑子接口也随之被开启或关闭。 1.路由器R的配置 <Huawei>system-view //进入系统视图 [Huaw
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

白幽幽白

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
