OSPF—— LSA类别1、2、3、4、5类详解

OSPFV2

LSA组成:1.LSA类型，2.link-id链路标识符，3.ADV router 产生路由器

一、1类LSA：router-LSA

        1.功能：本路由器正对某个区域产生路由信息和拓扑信息。

        2.传播范围：本区域内传输。

        3.Link ID：产生者的router-id。

        4.ADV router:产生者的router-id。

        5.特性：在单个区域中分别产生一条1类LSA，若存在MA网络，1类LSA不完整，需要配合二类一起。（重点记忆）

LSA——生成路由信息以及拓扑信息。

        6.1类LSA内容类型：

        6.1.stubnet（末节网络） ------路由信息

        6.2.transnet（传输网络 仅限于MA网络）----拓扑信息

        6.3.point-to-point ---拓扑信息

        6.4.virtual link （虚链路）---拓扑信息

        7.查看1类LSA ：

        7.1.stubnet（末节网络） ------路由信息

        7.2.transnet（传输网络 仅限于MA网络）----拓扑信息

        7.3.point-to-point     ---拓扑信息

        7.4.virtual link （虚链路）---拓扑信息

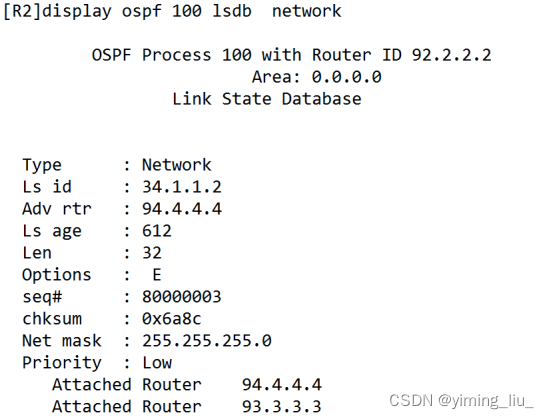

二、2类LSA，network LSA ,网络LSA

        1、功能：用于在MA网络中，描述本网络路由器的数量以及本MA网络的网络掩码

        2、传播范围：只能在本区域只能传输，终止于ABR

        3、Link-id：DR接口的IP地址（点到点是对方的router-id）

        4、ADV router：DR所在路由器的router-id

        5、特性：只会出现在MA网络中，用于补充1类LSA（1.补充MA 网络的掩码 2.补充MA网络路由器的数量）

        注意：点到点是没有DR,BDR的选举，所以不存在发包（LSA包）.

一、二类难点小结：

一类LSA，adv和link-status id都是router-id，transnet中的link-id为DR的接口IP地址，

二类LSA的ADV为DR的router-id，link-id为DR接口的IP地址。

三、３类LSA：summary LSA （汇总LSA）

        1、功能：用于在区域之间传递路由信息

        2、Link-id：传递路由的网络号

        3、ADV router：默认为所在区域ABR 的router-id

        4、特性：在穿越不同区域时，由其他的ABR重新产生（ADV router 是变化的）

        5、传播范围：LSA-3在区域之间进行泛洪

        6、查看：

补充：

        1、伪ABR：在area 0 中没有建立邻接full，通过area 0 和非骨干区域收到3类LSA，都加入到LSDB中，都计算区域间路由。

        2、真ABR：在area 0 中建立邻接full，通过area 0 收到3类LSA，加入LSDB，计算区域间路由，通过非骨干区域收到3类LSA，加入LSDB，不能计算区域间路由

        举例：area0——area1——area0

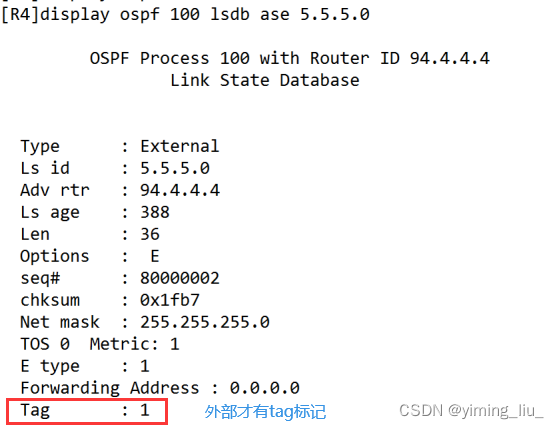

四、５类LSA：外部LSA（先了解５类LSA容易理解４类些）

        １、功能：用于在整个ｏｓｐｆ中传递外部路由（原本不属于ＯＳＰＦ域）

        ２、类型：

                ２.１、类型１：Type 1外部路由：5类LSA的cost=外部开销+内部的cost，5类lsa的开销+本设备到达ASBR的开销

                ２.２、类型２：Type 2外部路由：5类LSA的cost=外部开销的值（缺省为1）（缺省情况下使用type 2的开销计算方式）

                ２.３、区别：

        ３、Link-id：传递外部路由的网络号

        ４、传播范围：在整个ｏｓｐｆ域中传输。通告由ASBR路由器发送。

        ５、特点：

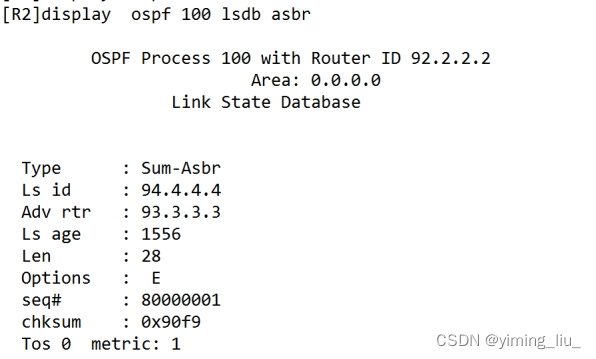

 五、４类LSA：　summary　ASBR LSA

        1、功能：除了ASBR所在区域外，用于通告ASBR位置

        2、Link-id：ASBR 的router-id

        3、ADV router：默认ASBR所在区域的ABR的router-id

        4、特点：在穿越不同区域时，由新的ABR重新产生。（与3类LSA一致）

        5、传播范围：



OSPF 中的计时器：

        1、hello时间，默认为10s或30s。dead时间，默认为40s或120s；

        修改hello时间，dead时间变化，修改dead时间，hello时间不变，hello时间或dead时间不同， 都会影响邻居关系建立。

Waiting time： 等待DR 或BDR的选举时间，永远保持与dead时间一致。

修改hello时间：【R1】ospf timer hello 5

修改dead 时间：【R1】ospf timer dead 20

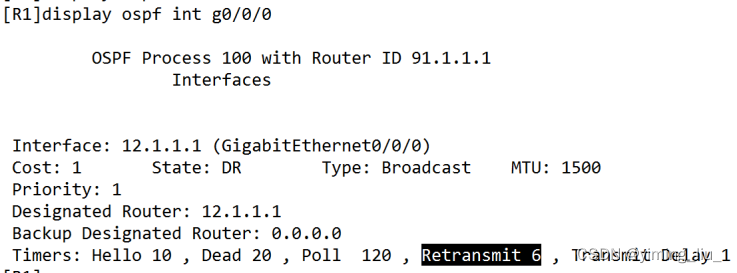

        2、OSPF 默认重传时间5s

        修改重传时间：

        查看：

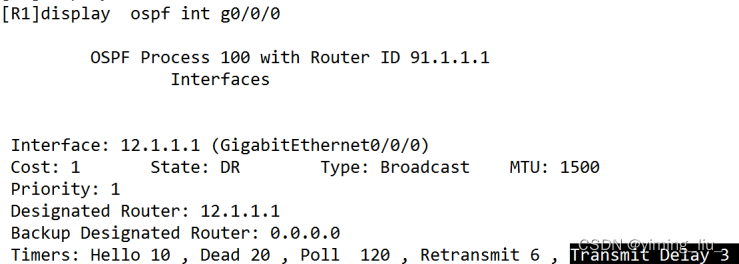

        3、transmit delay 传输延时默认为1s

        修改传输延时：

        查看：
