树莓派之温湿度实验(DS18B20)及3色LED

一、实验目的

使用DS18B20(ok)  测试当前环境的温湿度。显示正常。

测试3色led灯。

二、实验材料

2.1、DS18B20的手册

https://wenku.baidu.com/view/df6db6a327d3240c8447efda.html

2.2、硬件

1)树莓派3b+ 主板  1块

2)扩展板                  1块

3)数据线                若干

4)DS18B20及3色LED板一个

三、硬件连接

3.1、连接方法

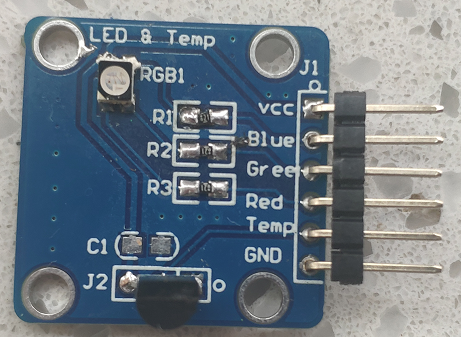

DS18B20及3色LED灯板

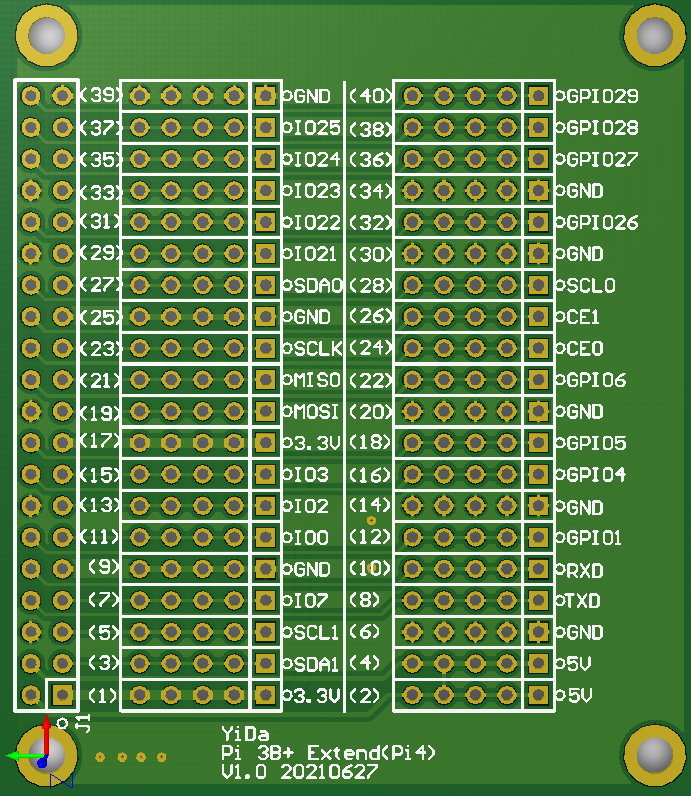

3.2、树莓派扩展板图

树莓派扩展板

注释含义：

1)序号，1，2，3，4.。。。。。,是对应J1的引脚序号，用这个序号可以在树莓派4上使用。

2)注释：每一个引脚对应的功能含义。

3)插针是每5个一组，横着联通，含义相同。

3.3、线路连接方法

1) DS18B20及3色LED板的VCC(电源+)连接到扩展的5V(1脚)上。

2) DS18B20及3色LED板的GND(电源-)连接到扩展的GND(6脚)上。

3) DS18B20及3色LED板的Temp(信号线)连接到扩展的GPIO7(7脚)上。

四、软件代码分析

4.1、软件配置

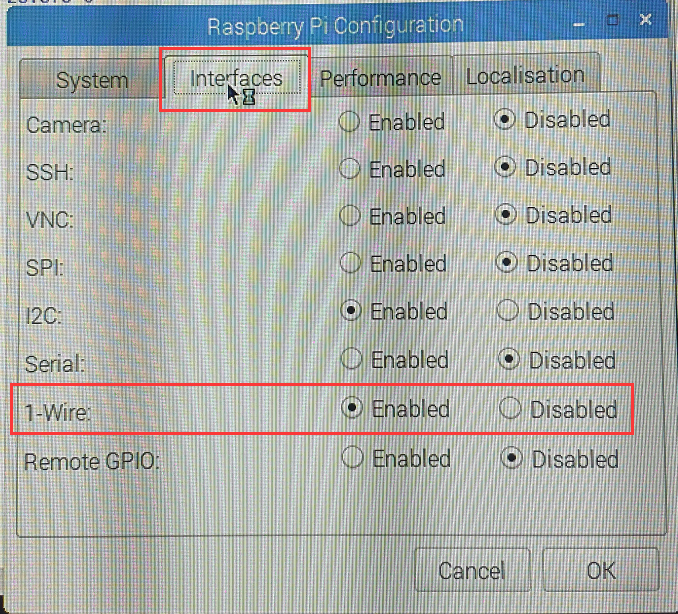

打开1线制总线开关

1线制总线开关

4.2、DS18B20代码

#!/usr/bin/env python

#----------------------------------------------------------------

# Note:

# ds18b20's data pin must be connected to pin7.

# replace the 28-XXXXXXXXX as yours.

#----------------------------------------------------------------

import os

ds18b20 = ''

def setup():

global ds18b20

for i in os.listdir('/sys/bus/w1/devices'):

if i != 'w1_bus_master1':

ds18b20 = i

def read():

# global ds18b20

location = '/sys/bus/w1/devices/' + ds18b20 + '/w1_slave'

tfile = open(location)

text = tfile.read()

tfile.close()

secondline = text.split("\n")[1]

temperaturedata = secondline.split(" ")[9]

temperature = float(temperaturedata[2:])

temperature = temperature / 1000

return temperature

def loop():

while True:

if read() != None:

print "Current temperature : %0.3f C" % read()

def destroy():

pass

if __name__ == '__main__':

try:

setup()

loop()

except KeyboardInterrupt:

destroy()

备注：

注意格式，粘贴的时候，格式弄丢了。

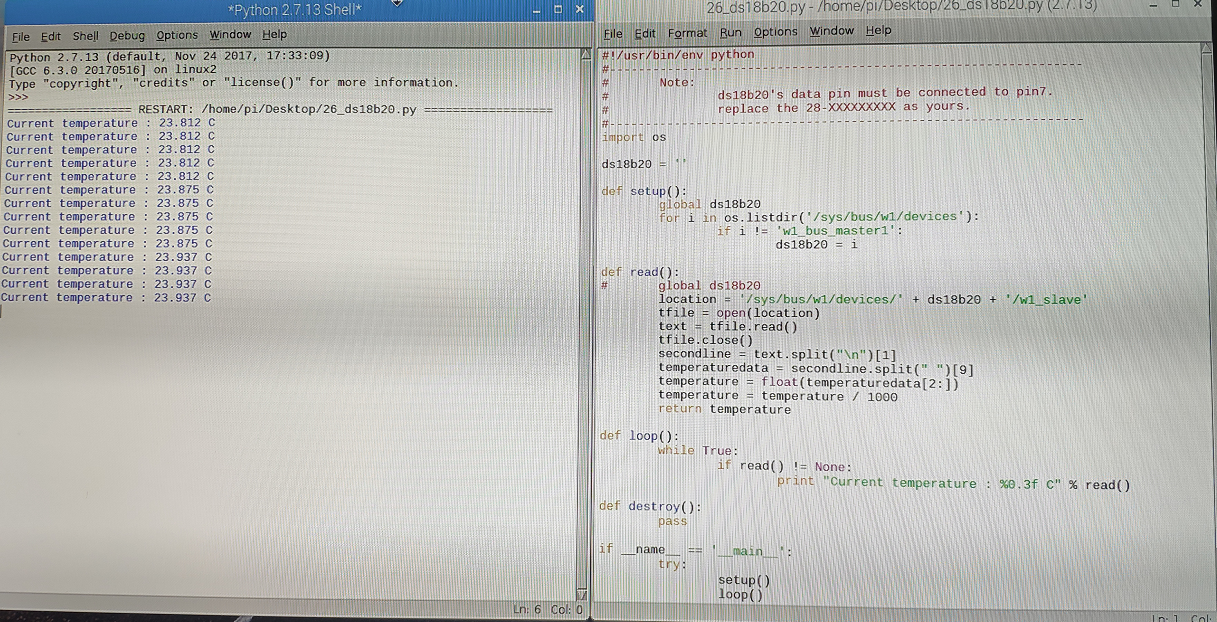

4.3、运行效果
