一、实验目的
三色LED灯及蜂鸣器测试。
二、实验材料
2.1、LED灯的电路

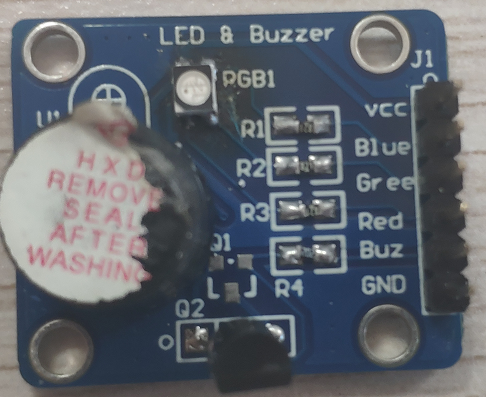

蜂鸣器和led灯
2.2、硬件
1)树莓派3b+ 主板 1块
2)扩展板 1块
3)数据线 若干
4)三色led灯板 1个
三、硬件连接

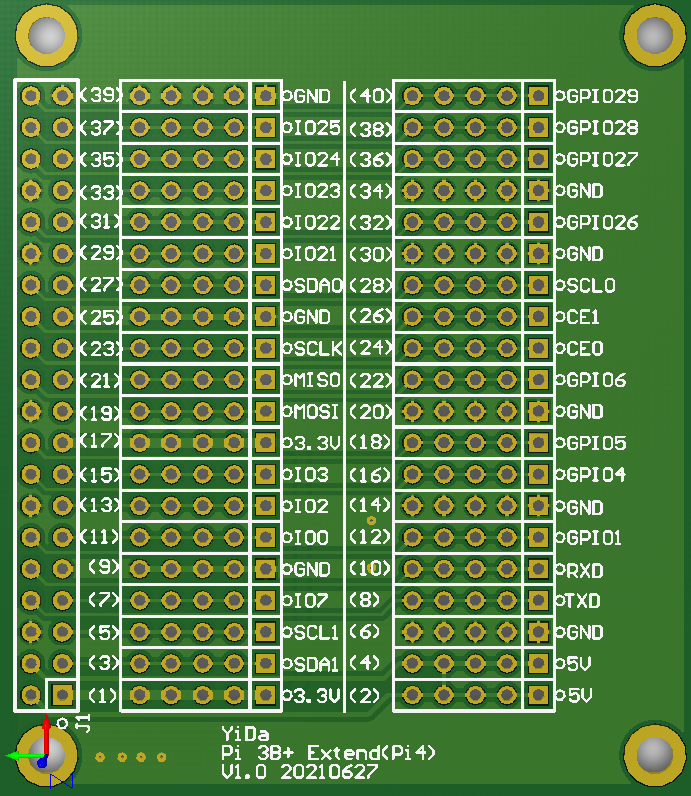

3.1、树莓派扩展板图
树莓派扩展板
注释含义:
1)序号,1,2,3,4.。。。。。,是对应J1的引脚序号,用这个序号可以在树莓派4上使用。
2)注释:每一个引脚对应的功能含义。
3)插针是每5个一组,横着联通,含义相同。
3.2、线路连接方法
1)三色灯板的VCC(电源+)连接到扩展的3.3V(1脚)上。
2)三色灯板 的Red(红色)连接到扩展的IO0(11脚)上。
3)三色灯板 的Greed(黄)连接到扩展的GPIO1(12脚)上。
4)三色灯板 的Blue(蓝色)连接到扩展的IO2(13脚)上。
四、电路及器件分析
4.1、
五、软件代码分析
5.1、软件配置
无
5.2、python 代码
#!/usr/bin/env python
import RPi.GPIO as GPIO
import time
colors = [0xFF0000, 0x00FF00, 0x0000FF, 0xFFFF00, 0xFF00FF, 0x00FFFF]
R = 11
G = 12
B = 13
def setup(Rpin, Gpin, Bpin):
global pins
global p_R, p_G, p_B
pins = {'pin_R': Rpin, 'pin_G': Gpin, 'pin_B': Bpin}
GPIO.setmode(GPIO.BOARD) # Numbers GPIOs by physical location
for i in pins:
GPIO.setup(pins[i], GPIO.OUT) # Set pins' mode is output
GPIO.output(pins[i], GPIO.HIGH) # Set pins to high(+3.3V) to off led
p_R = GPIO.PWM(pins['pin_R'], 2000) # set Frequece to 2KHz
p_G = GPIO.PWM(pins['pin_G'], 1999)
p_B = GPIO.PWM(pins['pin_B'], 5000)
p_R.start(100) # Initial duty Cycle = 0(leds off)
p_G.start(100)
p_B.start(100)
def map(x, in_min, in_max, out_min, out_max):
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
def off():
for i in pins:
GPIO.output(pins[i], GPIO.HIGH) # Turn off all leds
def setColor(col): # For example : col = 0x112233
R_val = (col & 0xff0000) >> 16
G_val = (col & 0x00ff00) >> 8
B_val = (col & 0x0000ff) >> 0
R_val = map(R_val, 0, 255, 0, 100)
G_val = map(G_val, 0, 255, 0, 100)
B_val = map(B_val, 0, 255, 0, 100)
p_R.ChangeDutyCycle(100-R_val) # Change duty cycle
p_G.ChangeDutyCycle(100-G_val)
p_B.ChangeDutyCycle(100-B_val)
def loop():
while True:
for col in colors:
setColor(col)
time.sleep(1)
def destroy():
p_R.stop()
p_G.stop()
p_B.stop()
off()
GPIO.cleanup()
if __name__ == "__main__":
try:
setup(R, G, B)
loop()
except KeyboardInterrupt:
destroy()
