湖北大学 单片机实验1 流水灯控制系统设计（C语言+汇编语言）

实验目的：

1. 用51单片机控制16只LED灯左右来回循环滚动点亮，产生来回走马灯的效果；
2. 在Proteus中设计仿真硬件电路，在keil中分别设计出汇编语言和C语言的源程序，然后用Proteus来进行整体系统的仿真运行。

实验器材：

Proteus、keil

实验原理（给出硬件电路图）：



实验步骤：

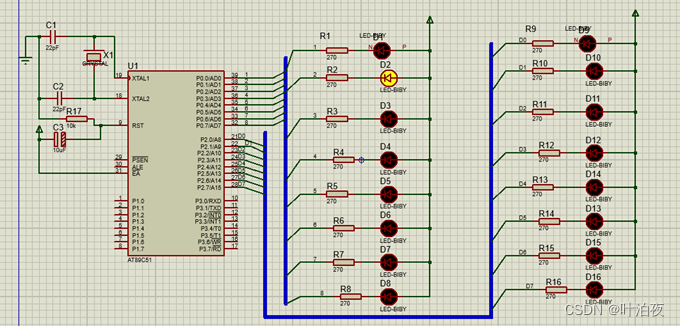

1. 在Proteus中完成流水灯的原理图设计，设计的是共阳极的流水灯，当P0口或者P2口为低电平（0）的时候，LED灯亮，当P0口或者P2口为高电平的时候，LED灯灭。
2. 根据LED灯共阳极的特性，在keil中写16只流水灯的汇编语言和C语言代码，然后生成hex文件，在Proteus中实现LED的流水灯。

 程序代码及实验结果（含汇编语言代码和C语言代码）：

 C语言代码：

#include <REGX52.H>
 //定义了一个延时函数
void Delay1ms(unsigned int xms);	//@12.000MHz
void Delay1ms(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}
int main(void)
{
	while(1)
	{
		P2=0xFE;//1111 1110
		Delay1ms(1000);
		P2=0xFD;//1111 1101
		Delay1ms(900);
		P2=0xFB;//1111 1011
		Delay1ms(800);
		P2=0xF7;//1111 0111
		Delay1ms(700);
		P2=0xEF;//1110 1111
		Delay1ms(600);
		P2=0xDF;//1101 1111
		Delay1ms(500);
		P2=0xBF;//1011 1111
		Delay1ms(300);
		P2=0x7F;//0111 1111
		Delay1ms(100);
		P2 = 0xFF;      //让P2端口的灯灭 1111 1111
		Delay1ms(100);

		P0=0xFE;//1111 1110
		Delay1ms(1000);
		P0=0xFD;//1111 1101
		Delay1ms(900);
		P0=0xFB;//1111 1011
		Delay1ms(800);
		P0=0xF7;//1111 0111
		Delay1ms(700);
		P0=0xEF;//1110 1111
		Delay1ms(600);
		P0=0xDF;//1101 1111
		Delay1ms(500);
		P0=0xBF;//1011 1111
		Delay1ms(300);
		P0=0x7F;//0111 1111
		Delay1ms(100);
		P0 = 0xFF;      //让P2端口的灯灭 1111 1111
		Delay1ms(100);
	}
}


汇编语言：

START:CLR P2.0 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.0    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P2.1 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.1    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P2.2 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.2   ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P2.3 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.3    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P2.4 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.4    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P2.5 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.5    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	   CLR P2.6 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.6    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P2.7 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P2.7    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数



	  CLR P0.0 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.0    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P0.1 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.1    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P0.2 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.2   ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P0.3 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.3    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P0.4 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.4    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P0.5 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.5    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	   CLR P0.6 ;端口置0，寻址位置将bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.6    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数

	  CLR P0.7 ;端口置0，寻址位置将 bit的位置0
	  LCALL DELAY ;调用延时函数
	  SETB P0.7    ;端口置1，寻址位置将bit的位置1
	  LCALL DELAY ;调用函数


	  AJMP START  ;跳转到START，无条件转移（只能在2KB内范围内转移）

DELAY: MOV R7,#250 ;延时函数
D1:	   MOV R6,#250

D2:    DJNZ R6,D2  ;程序的作用是原地转圈250次
	   DJNZ R7,D1
	   RET  ;返回主函数

END ;指令结束
