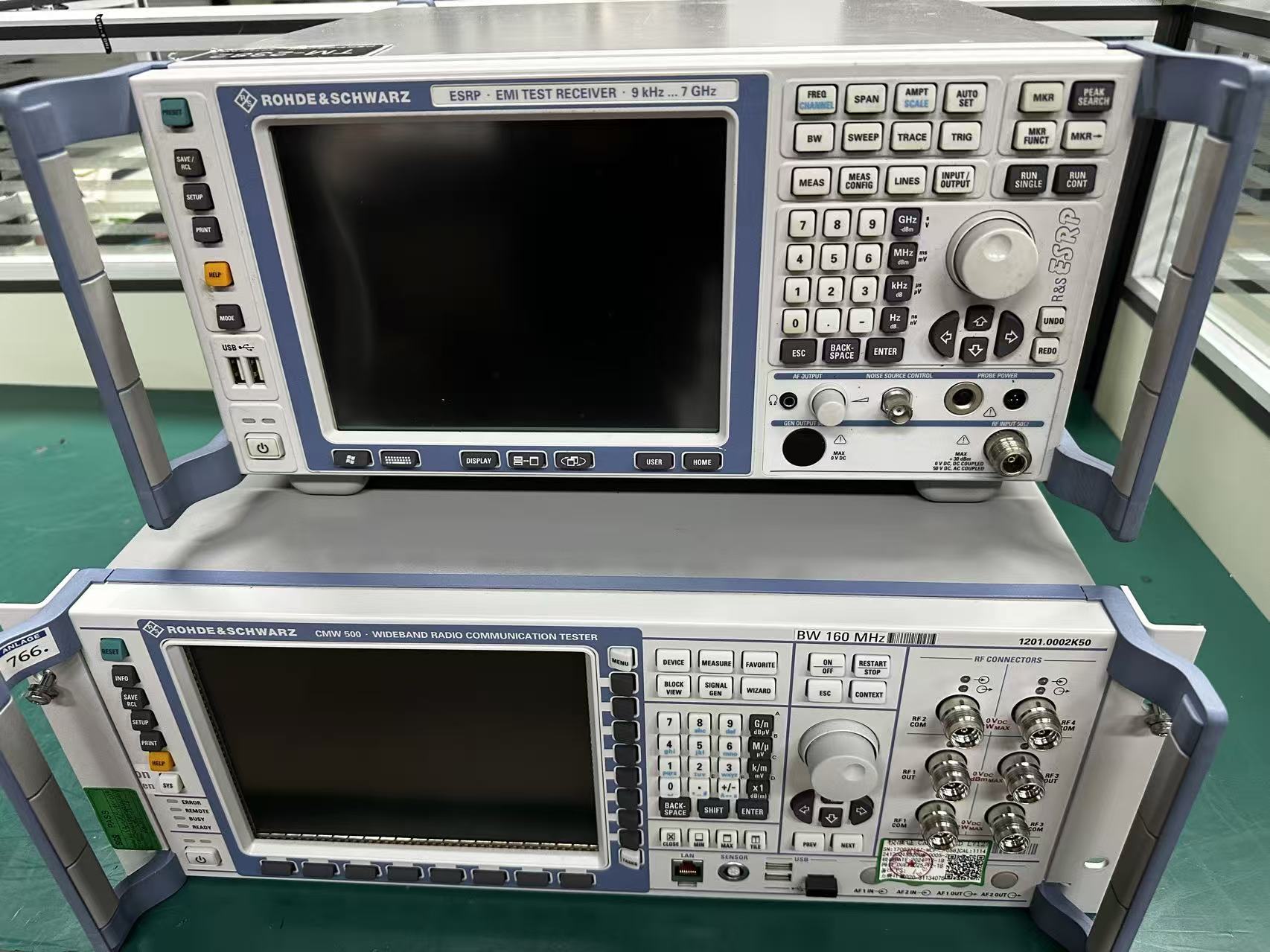

R&S罗德与施瓦茨 ESRP7 EMI 测试接收机

原创 于 2025-12-12 14:14:09 发布 · 191 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#罗德与施瓦茨 #ESRP7 EMI #测试接收机 #二手仪器销售租赁

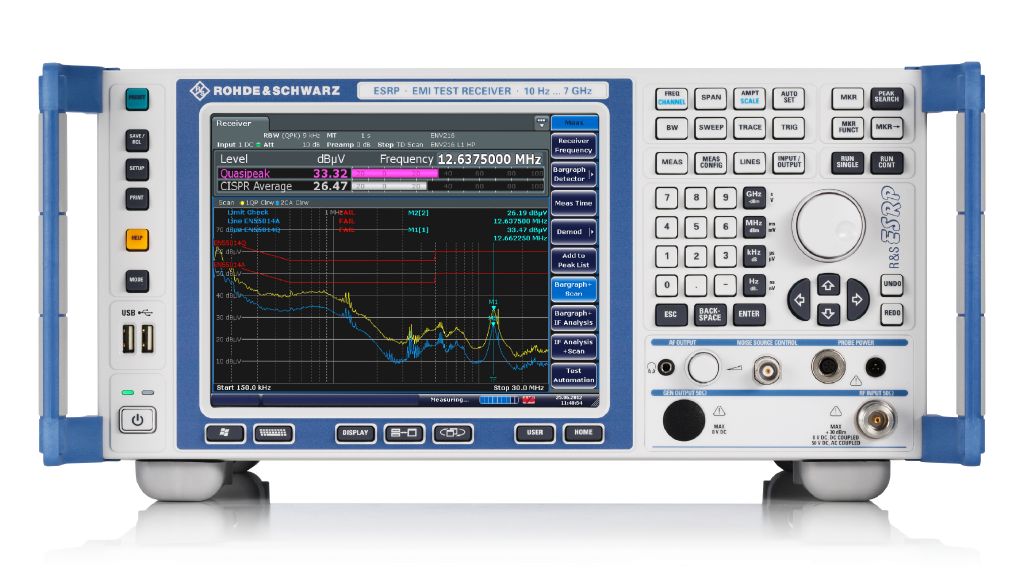

R&S®ESRP EMI 测试接收机专用于开发阶段的诊断测量和预一致性测量，以便产品准备好接受认证测试。在 10 Hz 至 7 GHz 的频率范围内，接收机使用传统的步进式频率扫描或基于 FFT 的时域扫描（可大幅加快测量）测量电磁干扰。

R&S®ESRP 也可作为功能全面、强大的信号与频谱分析仪，并适用于实验室应用。R&S®ESRP 配备触摸屏和直观的菜单结构，易于在任何模式下进行操作。

主要特点

·频率范围：9 kHz 至 7 GHz（可扩展到10GHz）
·EMI 测试接收机与信号/频谱分析仪集于一体
·加权检波器：PK+、QPK、CISPR 和 RMS 平均值 (CISPR 16-1-1)
·分辨率带宽符合 CISPR 16-1-1 和 MIL-STD 标准
·预选和前置放大器
·基于 FFT 的快速时域扫描
·自动测试序列，涵盖预览测量、数据简化以及最终测量
·操作简单，适合移动应用
